Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT HP Vodorovná vyvrtávačka stolová PAMA

Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT HP

CNC horizontální obráběcí centrum

Multifunkční obráběcí horizontální centrum Speedmat HP technologicky poskytuje ideální řešení pro nejnáročnější obráběcí operace vyžadující nejvyšší možnou tuhost a přesnost. Multifunkční schopnosti umožňují provádět frézování, vyvrtávání a soustružnické operace ve stejné pozici. Speedmat HP multifunkční CNC obráběcí centrum lze vyrobit dle potřeb zákazníka pro zajištění potřeb nejnáročnějších aplikací v oborech jako jsou:

  • letectví
  • energetika
  • těžební průmysl
  • nástroje & formy
  • všeobecné strojírenství

Speedmat HP řada se skládá ze sedmi základních modelů s těmito parametry:

  • velikost palet 1000 × 1000 mm – 2000 × 2000 mm
  • max. točný průměr 2000 – 4600 mm
  • nosnost stolu 4000 – 35000 kg

Katalog ke stažení

Formát PDF

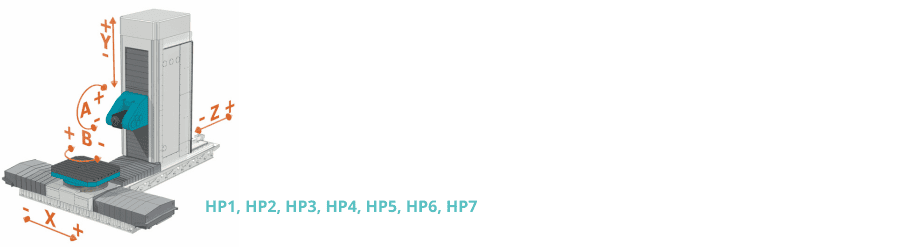

Pracovní rozjezdy

HP1
HP2
HP3
HP4
HP5
HP6
HP7
X osa (stůl)
mm
2200
2600
3000
3000
3800
3800
4600
Y osa (vřeteník)
mm
1700 / 2000
1700 / 2000 / 2500
2000 / 2500
2000 / 2500
2500 / 3000
2500 / 3000
2500 / 3000 / 3500
Z osa (stojan)
mm
2000 / 2600
2300 / 2600
2300 / 2600
2300 / 2600
2600 / 3200
2600 / 3200
3200 / 3700
Max. točný průměr obrobku
mm
2200
2600
3000
3000
3800
3800
4600

Stůl

HP1
HP2
HP3
HP4
HP5
HP6
HP7
Velikost stolu nebo palety
mm
1000
x
1000
1250 x 1250
1250 x 1250
1600 x 1600
1600 x 1600
2000 x 2000
2000 x 2000
Nosnost stolu
t
6
6 (10)
10
16
16
25 (35)
25 (35)
Nosnost palety
t
4
4 (8)
8
12
12
20 (32)
20 (32)
B osa pracovní / rychloposuv
ot/min
10
10 (7)
7
5
5
3,5 (2,5)
3,5 (2,5)

Lineární osy (vřeteník H - HV - AHD)

HP1
HP2
HP3
HP4
HP5
HP6
HP7
X osa rychloposuv / pracovní posuv
m/min
50
50
40
40
40
25
25
Y a Z osy rychloposuv / pracovní posuv
m/min
50
50
45
45
45
30
30
X, Y, Z osová síla
kN
20
20
20
20
20
20
20

Lineární osy (vřeteník WD)

HP1
HP2
HP3
HP4
HP5
HP6
HP7
X osa rychloposuv / pracovní posuv
m/min
40
30
30
30
30
25
25
Y a Z osa rychloposuv / pracovní posuv
m/min
40
30
30
30
30
30
30
X, Y, Z, W osová síla
kN
20
20
20
20
20
20
20

Pracovní rozjezdy

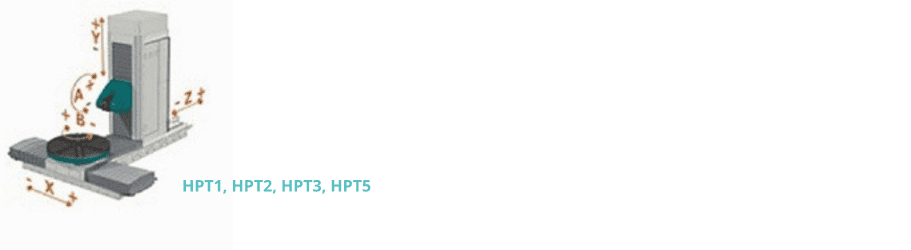

HPT1
HPT2
HPT3
HPT5
X osa (stůl)
mm
2200
2600
3000
3800
Y osa (vřeteník)
mm
1700 / 2000
1700 / 2000 / 2500
2000 / 2500
2500 / 3000
Z osa (stojan)
mm
2000 / 2600
2300 / 2600
2300 / 2600
2600 / 3200
Max. točný průměr
mm
2200
2600
3000
3800

Karuselový stůl

HPT1
HPT2
HPT3
HPT5
Velikost stolu nebo palet
mm
1250 / 1500
1600 / 2000
1600 / 2000
2000 / 2500
Nosnost stolu/palet
t
6 / 4
6 / 5
10 / 8
15 / 12
Max. nosnost stolu
kg/m2
4000
8000
10000
15000
B osa pracovní frézovací posuv
ot/min
10
10
10
5
Max. výkon vřetena (S1 – 100%)
kW
50
51
62
51
Max. krouticí moment vřetena (S1 – 100%)
kNm
5
10
11
16
Max. otáčky stolu
ot/min
350
250
200
160

Hlavy

H
HV
HVA
AHD
Max. rychlost vřetena
ot/min
5000
4500 / 7000
8000 / 12500
6000 / 12000
Max. výkon vřetena (S1 – 100%)
kW
94
50
74
55 / 66 / 105
Max. krouticí moment vřetena (S1 – 100%)
Nm
1793
975 / 624
609 / 286
750 / 320 / 1035
A osa souvislý moment (S1 – 100%)
Nm
4000
8000
A osa moment zpevnění
Nm
8000
12000

Hlavy

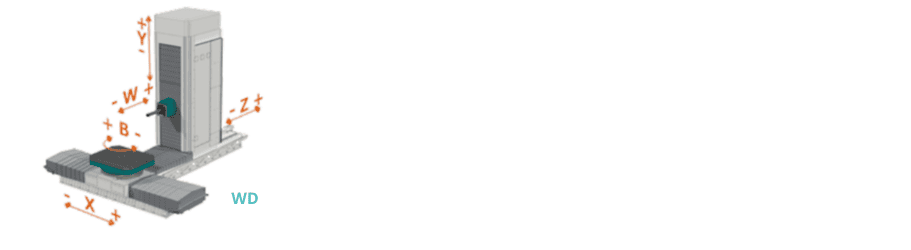

WD 110
WD 130
WD 150, WD 160
Max. rychlost vřetena
ot/min
5000
5000
4000
Max. výkon vřetena (S1 – 100%)
kW
76
78
76
Max. krouticí moment vřetena (S1 – 100%)
Nm
1500
1743
2167
Průměr vyvrtávacího vřetena
mm
110
130
150 / 160
W osa (vyvrtávací vřeteno)
mm
500
700
800
W osa pracovní posuv / rychloposuv
m/min
30
30
30

Video

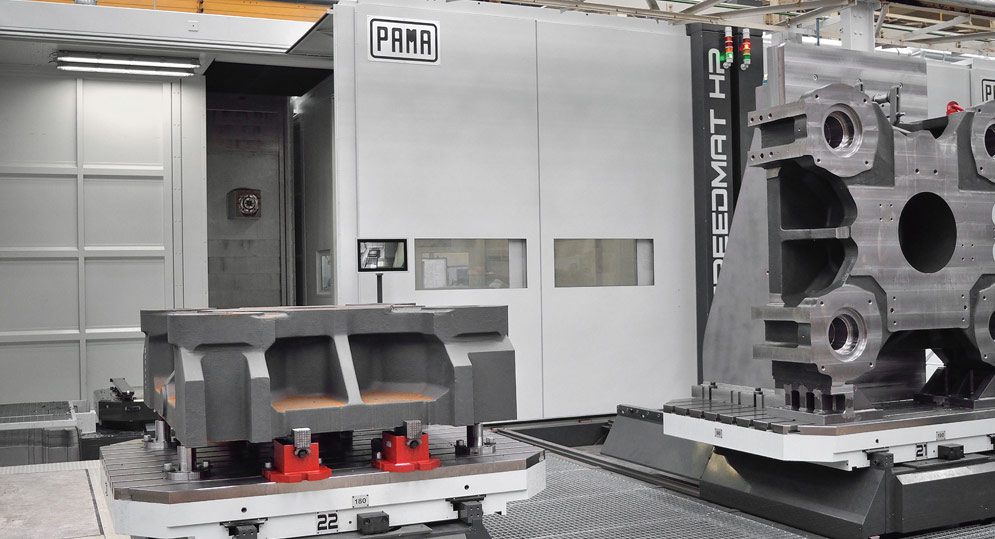

Fotogalerie

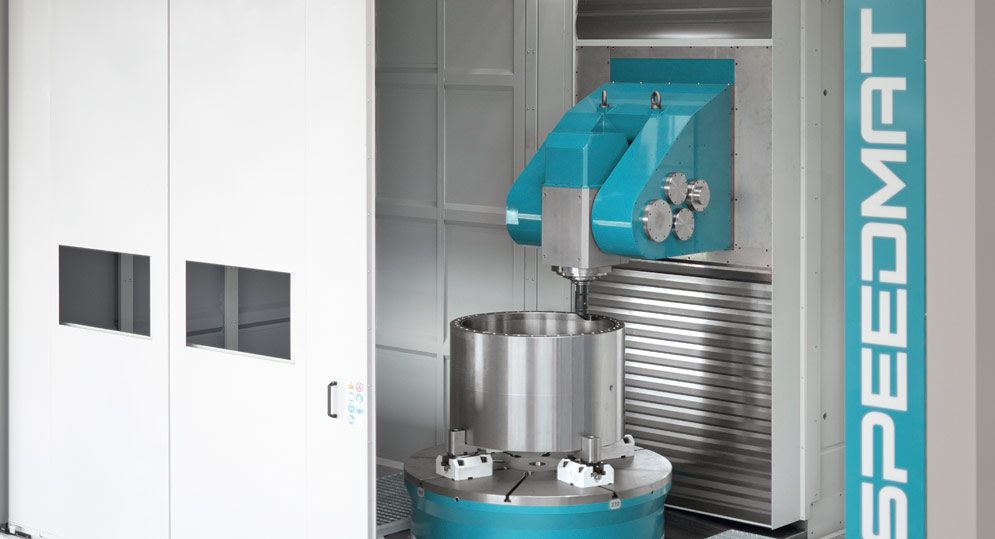

pama-speedmat-hp-01
Image #1

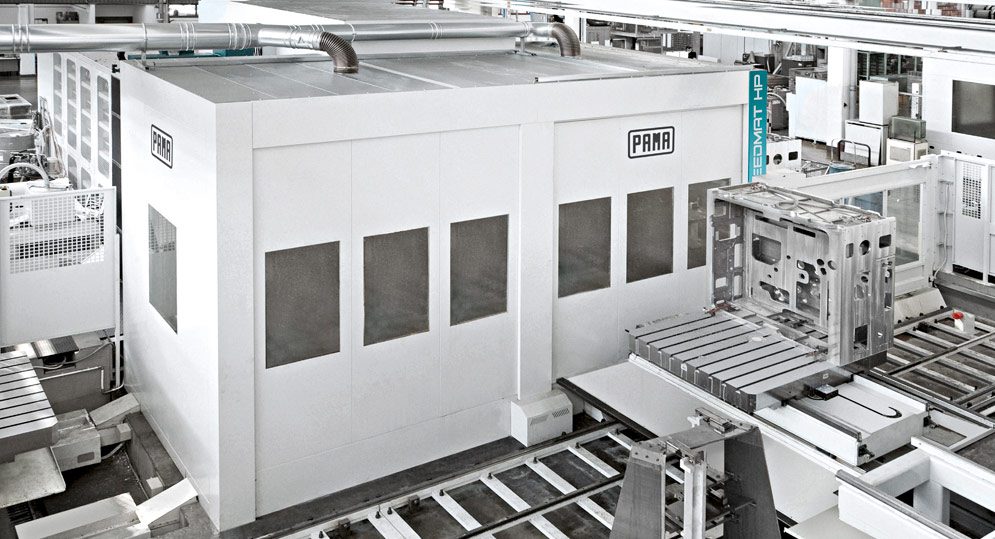

pama-speedmat-hp-03
Image #2
pama-speedmat-hp-02
Image #3
pama-speedmat-hp-05
Image #4
pama-speedmat-hp-04
Image #5

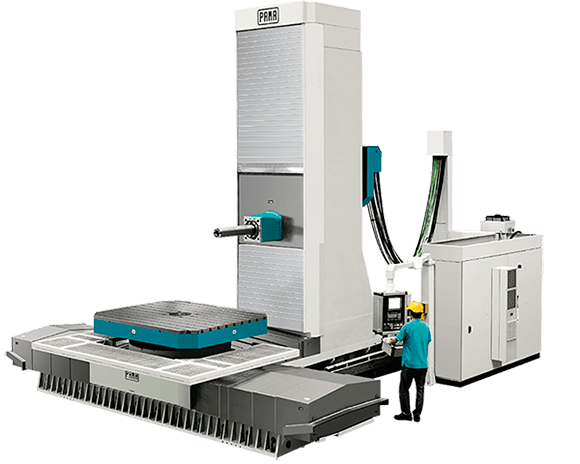

    Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT Vodorovná vyvrtávačka stolová PAMA

    Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT

    Stolové provedení vyvrtávacího a frézovacího centra Speedmat je ideálním řešením pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování. Speedmat CNC horizontální obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou zásobníků nástrojů a jiným příslušenstvím, které zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:

    • letectví
    • energetika
    • těžební průmysl
    • ropa & plyn
    • všeobecné strojírenství

    Řada Speedmat se skládá z šesti základních modelů s těmito parametry:

    • průměr vyvrtávacího vřetena 130 – 160 mm
    • velikost palet 1250 × 1250 mm – 2000 × 2500 mm
    • max nosnost stolu 10000 – 25000 kg
    • max točný průměr obrobku Ø 2600 – 4600 mm

    Katalog ke stažení

    Formát PDF

    Pracovní rozjezdy

    2600/10
    3000/10
    3000/16
    3800/16
    3800/25
    4600/25
    X osa (stůl)
    mm
    2600
    3000
    3000
    3800
    4000
    5000
    Y osa (vřeteník)
    mm
    2000 / 2500
    2000 / 2500
    2000 / 2500
    2000 / 3000
    2000 / 3000
    2000 / 3000
    Z osa (stojan)
    mm
    2300 / 2700
    2300 / 2700
    2300 / 2700
    2700
    2700
    2700
    W osa (vyvrtávací vřeteno)
    mm
    800
    800
    800
    800
    800
    800
    Max. točný průměr
    mm
    2600
    3000
    3000
    3800
    3800
    4600

    Stoly

    2600/10
    3000/10
    3000/16
    3800/16
    3800/25
    4600/25
    Velikost stolu
    mm
    1400 x 1600
    1400 x 1600
    1800 x 2200
    1800 x 2200
    2000 x 2500
    2000 x 2500
    Nosnost stolu
    t
    10
    10
    16
    16
    25
    25
    Velikost palet
    mm
    1250×1250
    1250×1600
    1250×1250
    1250×1600
    1600×1600
    1600×2000
    1600×1600
    1600×2000
    2000×2000
    2000×2500
    2000×2000
    2000×2500
    Nosnost palet
    t
    8
    8
    12
    12
    20
    20

    Pracovní pojezdy

    2600/10
    3000/10
    3000/16
    3800/16
    3800/25
    4600/25
    X osa rychloposuv / pracovní posuv
    m/min
    25
    25
    25
    25
    20
    20
    Y, Z, W rychloposuv / pracovní posuv
    m/min
    25
    25
    25
    25
    25
    25
    B osa pracovní posuv / rychloposuv
    ot/min
    5
    5
    4
    4
    3
    3

    Vřeteník W130

    2600/10
    3000/10
    3000/16
    3800/16
    3800/25
    4600/25
    Průměr vyvrtávacího vřetena
    mm
    130
    130
    130
    130
    130
    130
    Max otáčky vřetena
    ot/min
    4000
    4000
    4000
    4000
    4000
    4000
    Počet převodů
    2
    2
    2
    2
    2
    2
    Max. výkon vřetena S1
    kW
    37
    37
    37
    37
    37
    37
    Max. krouticí moment vřetena S1
    Nm
    1530
    1530
    1530
    1530
    1530
    1530

    Vřeteník W150 / W160

    2600/10
    3000/10
    3000/16
    3800/16
    3800/25
    4600/25
    Průměr vyvrtávacího vřetena
    mm
    150 / 160
    150 / 160
    150 / 160
    150 / 160
    150 / 160
    150 / 160
    Max. otáčky vřetena
    ot/min
    3500
    3500
    3500
    3500
    3500
    3500
    Počet převodů
    2
    2
    2
    2
    2
    2
    Max. výkon vřetena S1
    kW
    52
    52
    52
    52
    52
    52
    Max. krouticí moment vřetena S1
    Nm
    2396
    2396
    2396
    2396
    2396
    2396

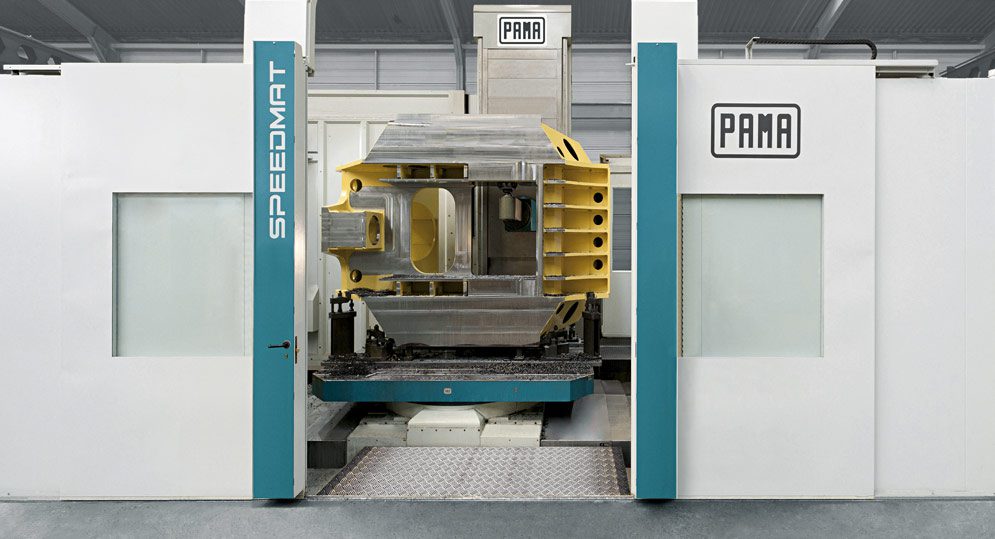

    Fotogalerie

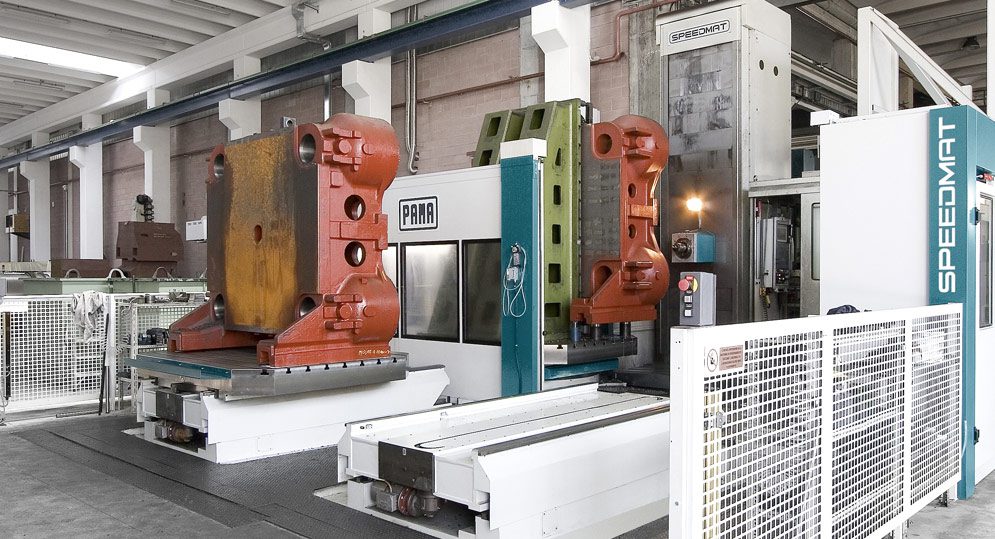

    pama-speedmat-01
    Image #1
    Lorem ipsum dolor sit amet, consectetur adipiscing elit.
    pama-speedmat-03
    Image #2
    Lorem ipsum dolor sit amet, consectetur adipiscing elit.
    pama-speedmat-02
    Image #3
    Lorem ipsum dolor sit amet, consectetur adipiscing elit.

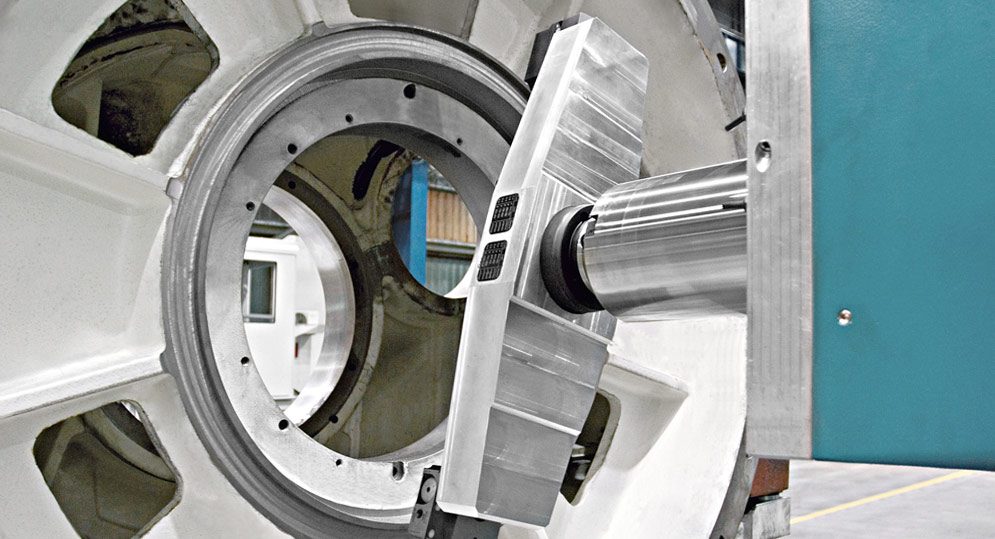

    pama-speedmat-05
    Image #4
    Lorem ipsum dolor sit amet, consectetur adipiscing elit.
    pama-speedmat-04
    Image #5
    Lorem ipsum dolor sit amet, consectetur adipiscing elit.

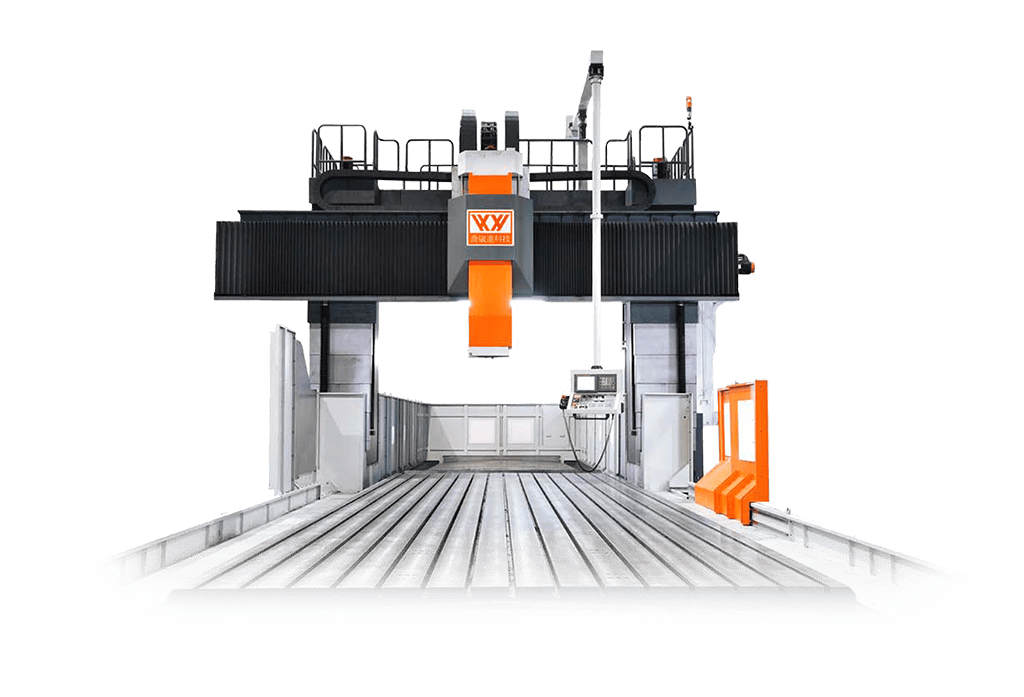

      Portálové obráběcí centrum s posuvným stolem VISION WIDE řada BM Portálové obráběcí centrum

      Portálové obráběcí centrum s posuvným stolem VISION WIDE řada BM

      Portálové obráběcí centrum s pohyblivým příčníkem speciálně navrženo pro obrábění velkých obrobků

      • Pojezdy v ose X: 4,2/5,2/6,2/8,2/10,2 m
      • Pojezdy v ose Y: 3,0/3,5/3,7/4,2 m
      • Pojezdy v ose Z: 1000/1200/1400 mm
      • Pojezd v ose W: 1000/1200 mm
      • Průchodnost mezi stojany: 3500/3500 mm
      • Nosnost stolu: 20 000-36 000 Kg
      • Pracovní posuv: 7 m/min
      • Otáčky vřetena: 3000/4000/5500/6000/8000/10 000 ot/min
      • Válečkové lineární vedení XZ, kluzné vedení YW

      Katalog ke stažení

      Formát PDF

      Technické parametry

      BM-4230/4237
      BM-5230/5237
      BM-6230/6237
      BM-4235/4242
      BM-5235/5242
      BM-6235/6242
      Osa X
      mm
      4200
      5200
      6200
      4200
      5200
      6200
      Osa Y
      mm
      3000/3700
      3000/3700
      3000/3700
      3500/4200
      3500/4200
      3500/4200
      Osa Z
      mm
      1000 (1200, 1400)
      1000 (1200, 1400)
      1000 (1200, 1400)
      1000 (1200, 1400)
      1000 (1200, 1400)
      1000 (1200, 1400)
      Osa W
      mm
      1000 (1200, 1500)
      1000 (1200, 1500)
      1000 (1200, 1500)
      1000 (1200, 1500)
      1000 (1200, 1500)
      1000 (1200, 1500)
      Pracovní plocha stolu
      mm
      4000 x 2600
      5000 x 2600
      6000 x 2600
      4000 x 3000
      5000 x 3000
      6000 x 3000
      Max. zatížení
      kg
      20000
      24000
      28000
      20000
      24000
      28000
      Základní výkon vřetena (S1/S6 30 min)*
      kW
      22/26 (30/37)
      22/26 (30/37)
      22/26 (30/37)
      22/26 (30/37)
      22/26 (30/37)
      22/26 (30/37)
      Počet otáček* (dvoustupňová převodovka)
      ot/min
      22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
      22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
      22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
      22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
      22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
      22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
      Počet otáček* (přímý pohon)
      ot/min
      (8000/10000)
      (8000/10000)
      (8000/10000)
      (8000/10000)
      (8000/10000)
      (8000/10000)
      Pracovní posuv
      mm/min
      X, Y, Z = 7000 W = 1000
      X, Y, Z = 7000 W = 1000
      X, Y, Z = 7000 W = 1000
      X, Y, Z = 7000 W = 1000
      X, Y, Z = 7000 W = 1000
      X, Y, Z = 7000 W = 1000
      Rychloposuv v ose X
      m/min
      10
      10
      8
      10
      10
      8
      Rychloposuv v ose Y
      m/min
      10
      10
      10
      10
      10
      10
      Rychloposuv v ose Z
      m/min
      12
      12
      12
      12
      12
      12
      Rychloposuv v ose W
      m/min
      2
      2
      2
      2
      2
      2

      *Výkonnější modely na vyžádání

      Video

      Fotogalerie

      sf-07
      sf-01
      sf-11
      sf-02
      sf-08
      sf-09
      sf-13
      sf-03

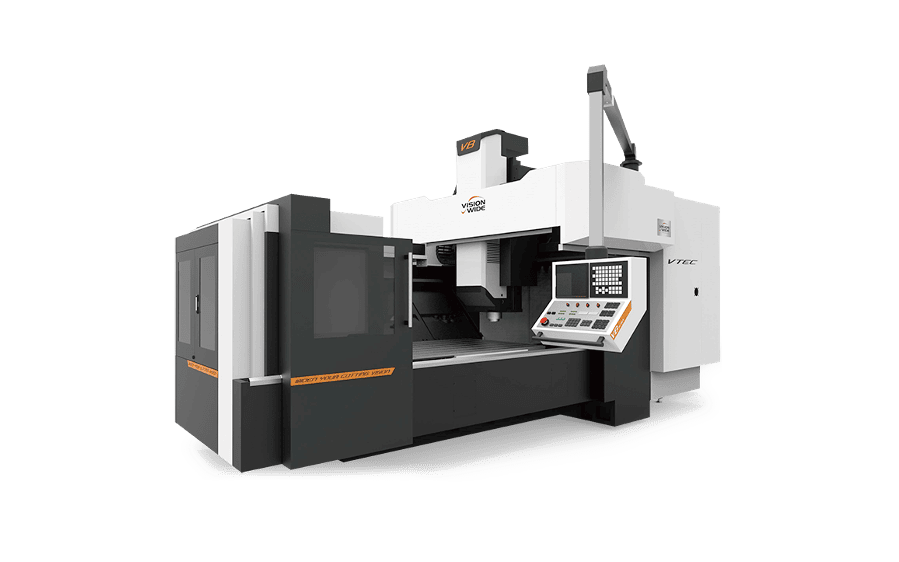

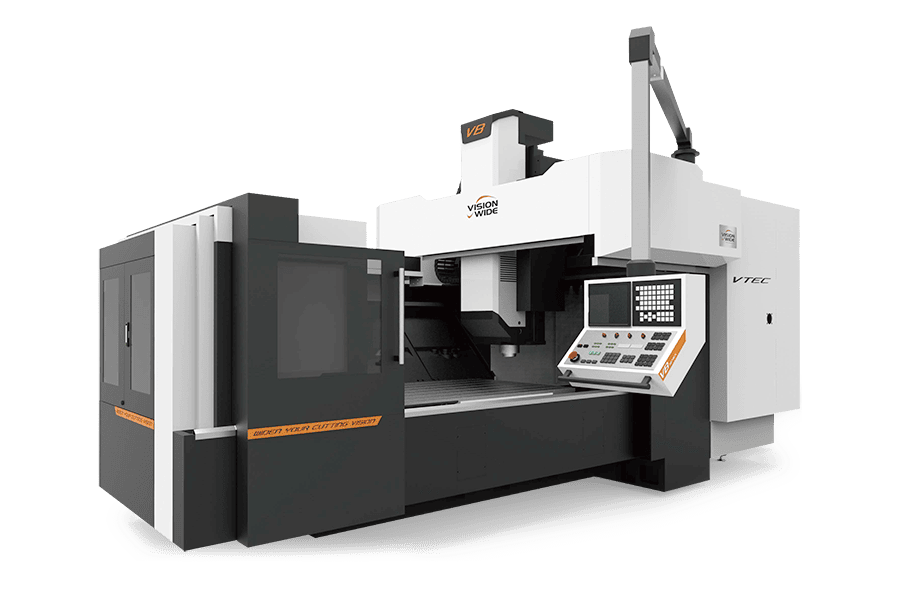

        Portálové obráběcí centrum s posuvným stolem VISION WIDE řada VF Portálové obráběcí centrum

        Portálové obráběcí centrum s posuvným stolem VISION WIDE řada VF

        Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

        Stroj VF je tříosé CNC portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Na všech lineárních osách je kluzné vedení, které maximálně utlumí vzniklé vibrace při obrábění. Stroj je vhodný pro silové obrábění.

        • 5stranné obrábění s použitím hlav
        • Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
        • Automatická výměna nástrojů
        • Osa X od 3200 do 5200 mm
        • Osa Y 2300 / 2600 mm
        • Osa Z 920 / 1020 mm
        • Speciální šikmá konstrukce příčníku a saní pro vřeteník zvyšuje tuhost stroje
        • Stojany o rozměru 452 x 1000 mm
        • Řídicí systémy Heidenhein, Siemens, Fanuc

        Katalog ke stažení

        Formát PDF

        Technické parametry

        VF-3000
        VF-4000
        VF-5000
        VF-3026
        VF-4026
        VF-5026
        Osa X (kluzné vedení)
        mm
        3200
        4200
        5200
        3200
        4200
        5200
        Osa Y (kluzné vedení)
        mm
        2300
        2300
        2300
        2600
        2600
        2600
        Osa Z (kluzné vedení)
        mm
        920 (1020)
        920 (1020)
        920 (1020)
        920 (1020)
        920 (1020)
        920 (1020)
        Pracovní plocha stolu
        mm
        3200 x 2050
        4200 x 2050
        5200 x 2050
        3200 x 2050
        4200 x 2050
        5200 x 2050
        Max. zatížení
        kg
        11000
        13000
        15000
        11000
        13000
        15000
        Základní výkon vřetena (S1/S6 30 min)*
        kW
        18,5/22 (22/26) (30/37)
        18,5/22 (22/26) (30/37)
        18,5/22 (22/26) (30/37)
        18,5/22 (22/26) (30/37)
        18,5/22 (22/26) (30/37)
        18,5/22 (22/26) (30/37)
        Počet otáček* (kluzné vedení, dvoustupňová převodovka)
        ot/min
        4000 (6000)
        4000 (6000)
        4000 (6000)
        4000 (6000)
        4000 (6000)
        4000 (6000)
        Počet otáček* (kluzné vedení, převod řemenem)
        ot/min
        (8000/10000)
        (8000/10000)
        (8000/10000)
        (8000/10000)
        (8000/10000)
        (8000/10000)
        Pracovní posuv
        mm/min
        1 – 7000
        1 – 7000
        1 – 7000
        1 – 7000
        1 – 7000
        1 – 7000
        Rychloposuv v ose X
        m/min
        12
        10
        10
        12
        10
        10
        Rychloposuv v ose Y
        m/min
        12
        12
        12
        12
        12
        12
        Rychloposuv v ose Z
        m/min
        12
        12
        12
        12
        12
        12

        *Výkonnější modely na vyžádání

        Video

        Fotogalerie

        nf-03
        nf-01
        sf-12
        nf-02
        sf-08
        nf-03
        nf-04
        sf-13

          Portálové obráběcí centrum s posuvným stolem VISION WIDE řada VB Portálové obráběcí centrum

          Portálové obráběcí centrum s posuvným stolem VISION WIDE řada VB

          Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

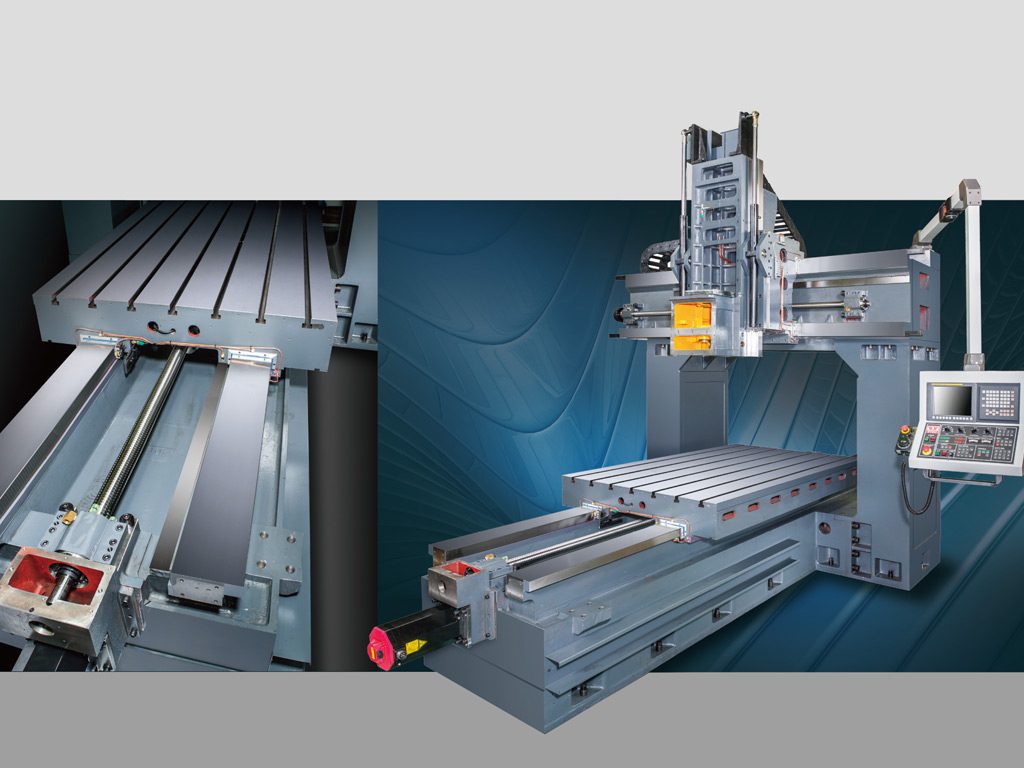

          Stroj VB je tříosé CNC portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Na všech lineárních osách je kluzné vedení, které maximálně utlumí vzniklé vibrace při obrábění. Stroj je vhodný pro silové obrábění.

          • 5stranné obrábění s použitím hlav
          • automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
          • automatická výměna nástrojů
          • Osa X od 2000 do 4100 mm
          • Osa Y 1600 / 2000 mm
          • Osa Z 800 – 1020 mm
          • Řídicí systémy Heidenhein, Siemens, Fanuc

          Katalog ke stažení

          Formát PDF

          Technické parametry

          VB-2016
          VB-2516
          VB-3016
          VB-2020
          VB-2520
          VB-3020
          VB-4020
          Osa X (kluzné vedení)
          mm
          2000
          2500
          3100
          2000
          2500
          3100
          4100
          Osa Y (kluzné vedení)
          mm
          1600
          1600
          1600
          2000
          2000
          2000
          2000
          Osa Z (kluzné vedení)
          mm
          800 (1020)
          800 (1020)
          800 (1020)
          800 (1020)
          800 (1020)
          800 (1020)
          800 (1020)
          Pracovní plocha stolu
          mm
          2000 x 1300
          2500 x 1300
          3100 x 1300
          2000 x 1700
          2500 x 1700
          3100 x 1700
          4100 x 1700
          Max. zatížení
          kg
          8000
          9000
          10000
          9000
          10000
          11000
          12000
          Základní výkon vřetena (S1/S6 30 min)*
          kW
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          Počet otáček* (kluzné vedení, dvoustupňová převodovka)
          ot/min
          4000 (6000)
          4000 (6000)
          4000 (6000)
          4000 (6000)
          4000 (6000)
          4000 (6000)
          4000 (6000)
          Počet otáček* (kluzné vedení, převod řemenem)
          ot/min
          (8000/10000)
          (8000/10000)
          (8000/10000)
          (8000/10000)
          (8000/10000)
          (8000/10000)
          (8000/10000)
          Pracovní posuv
          mm/min
          1 – 7000
          1 – 7000
          1 – 7000
          1 – 7000
          1 – 7000
          1 – 7000
          1 – 7000
          Rychloposuv v ose X
          m/min
          15
          15
          12
          15
          15
          12
          12
          Rychloposuv v ose Y
          m/min
          15
          15
          12
          15
          15
          12
          12
          Rychloposuv v ose Z
          m/min
          15
          15
          15
          15
          15
          15
          15

          *Výkonnější modely na vyžádání

          Video

          Fotogalerie

          nf-03
          nf-01
          sf-12
          01-VB
          sf-08
