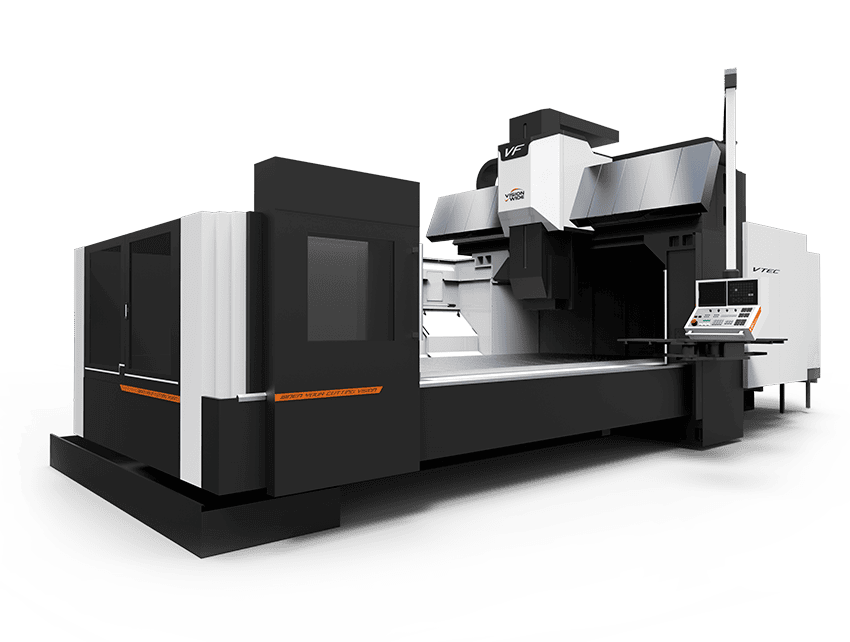

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada VF

Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

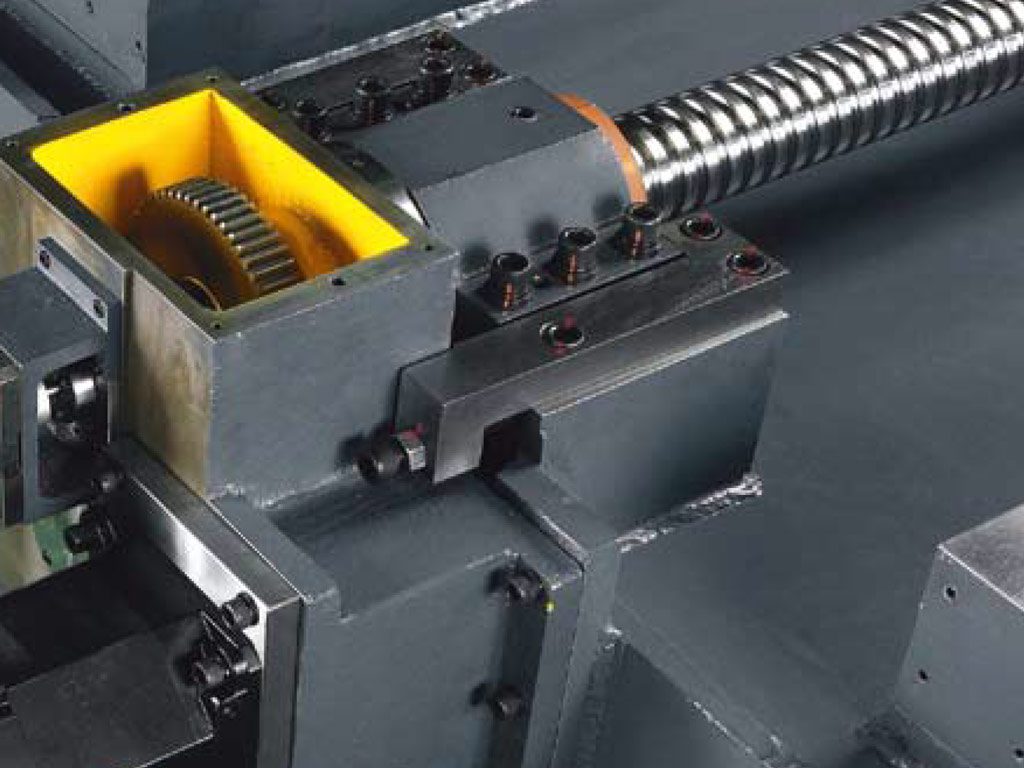

Stroj VF je tříosé CNC portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Na všech lineárních osách je kluzné vedení, které maximálně utlumí vzniklé vibrace při obrábění. Stroj je vhodný pro silové obrábění.

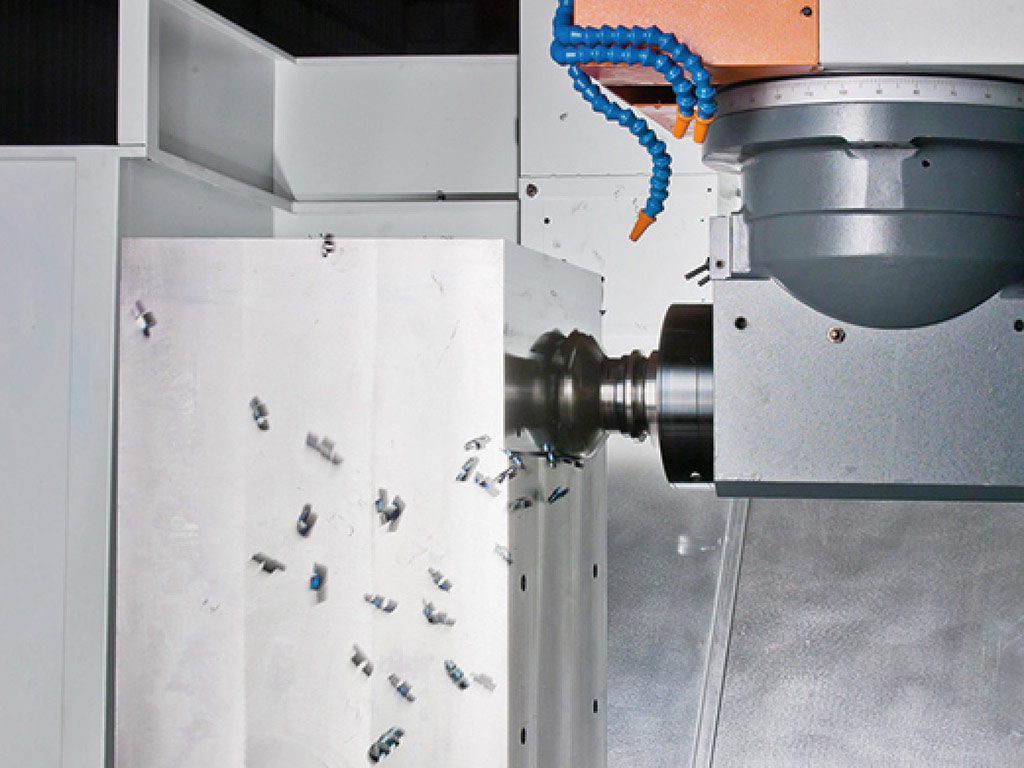

  • 5stranné obrábění s použitím hlav

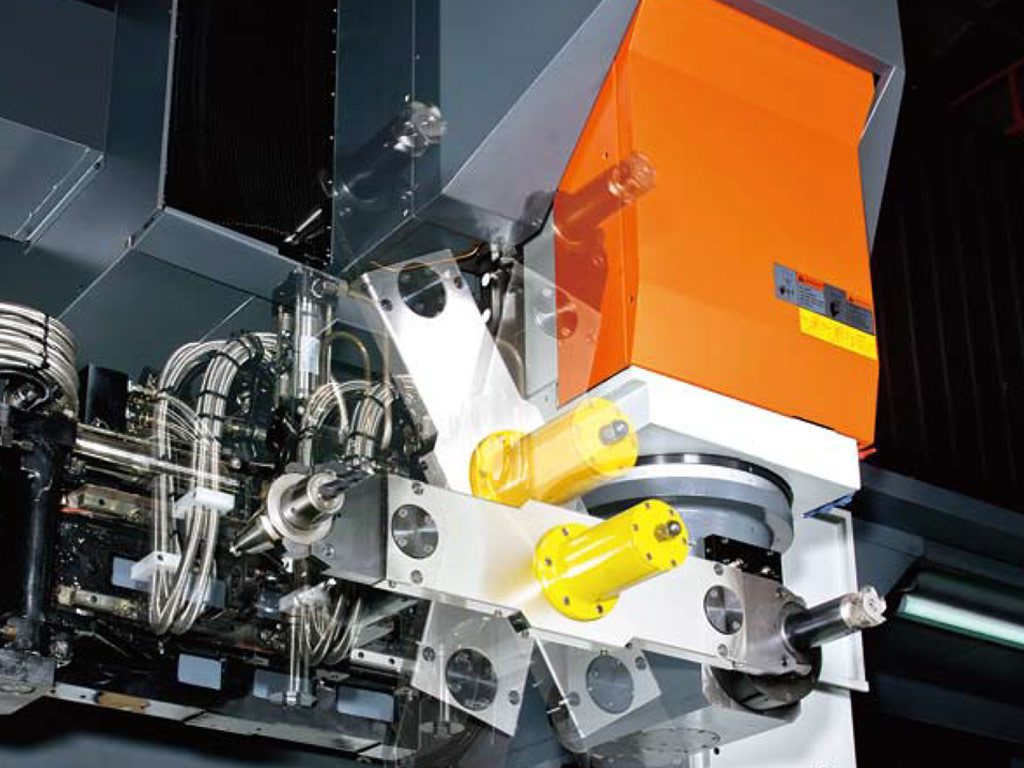

  • Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava

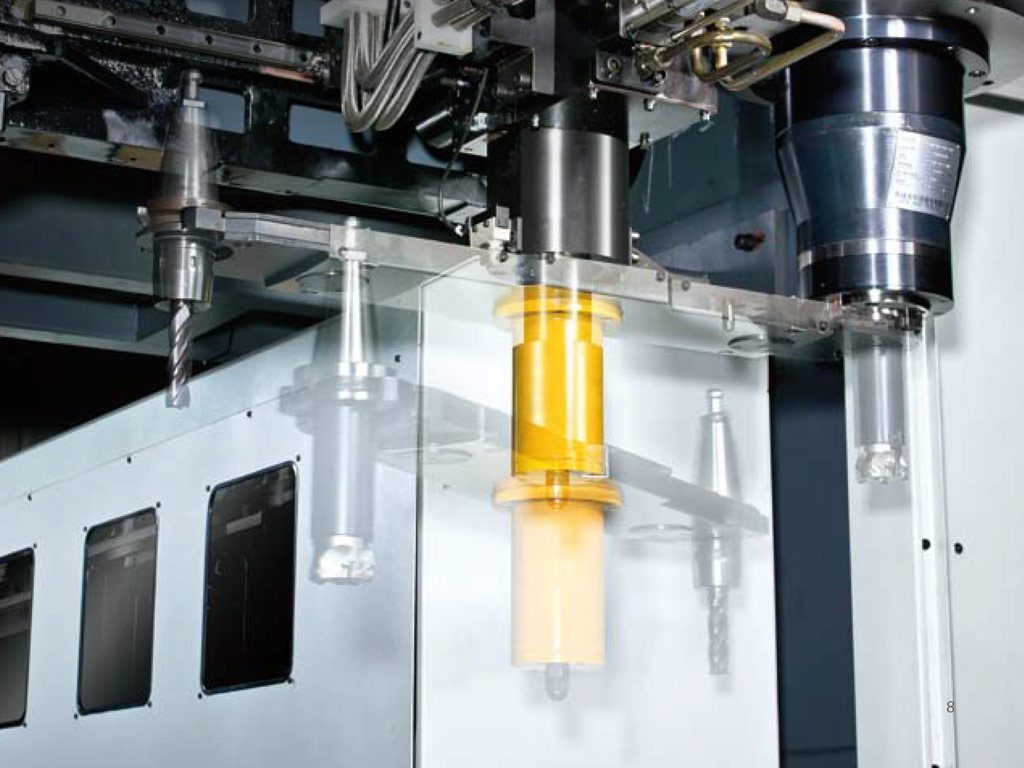

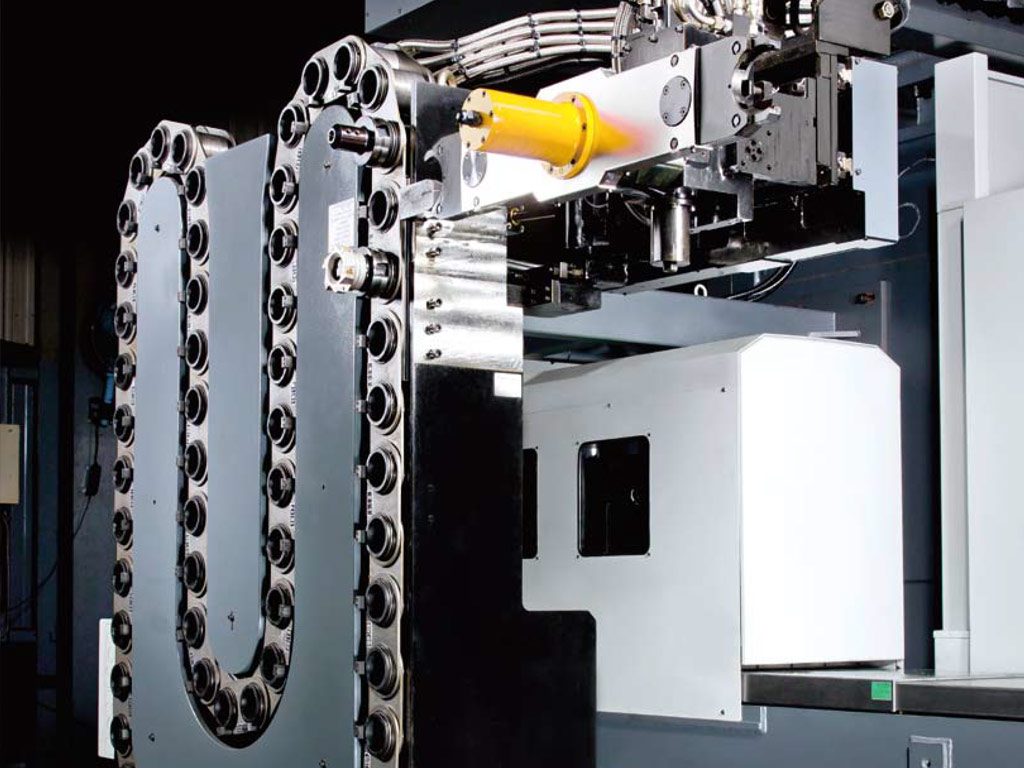

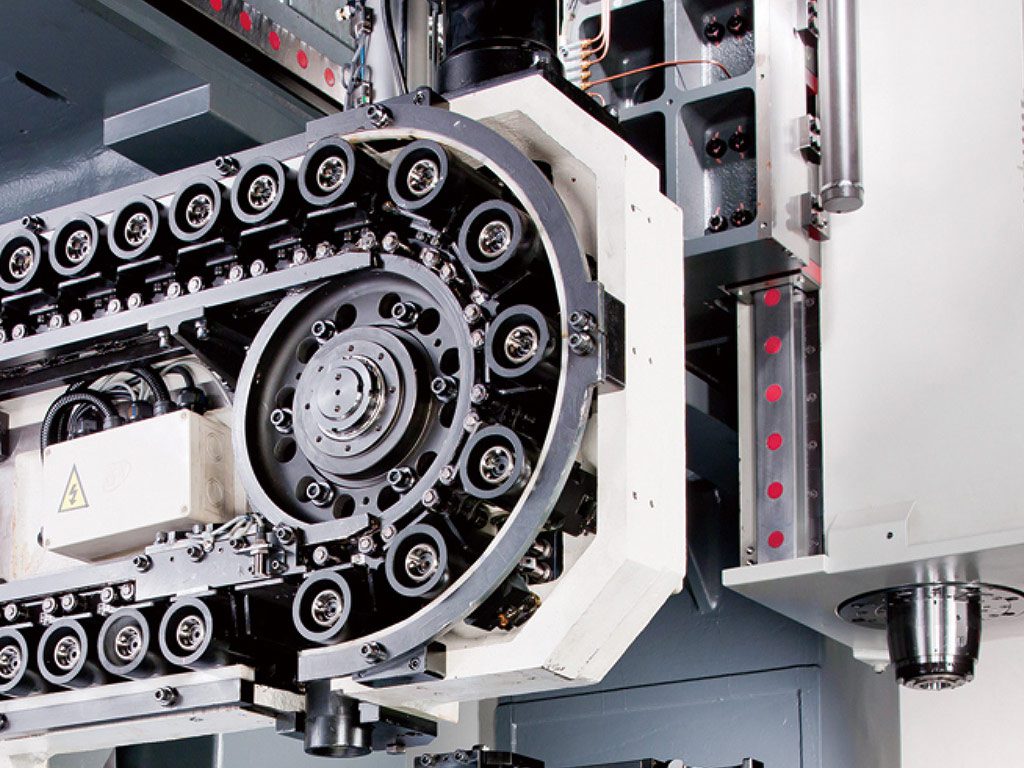

  • Automatická výměna nástrojů
  • Osa X od 3200 do 5200 mm
  • Osa Y 2300 / 2600 mm
  • Osa Z 920 / 1020 mm
  • Speciální šikmá konstrukce příčníku a saní pro vřeteník zvyšuje tuhost stroje
  • Stojany o rozměru 452 x 1000 mm

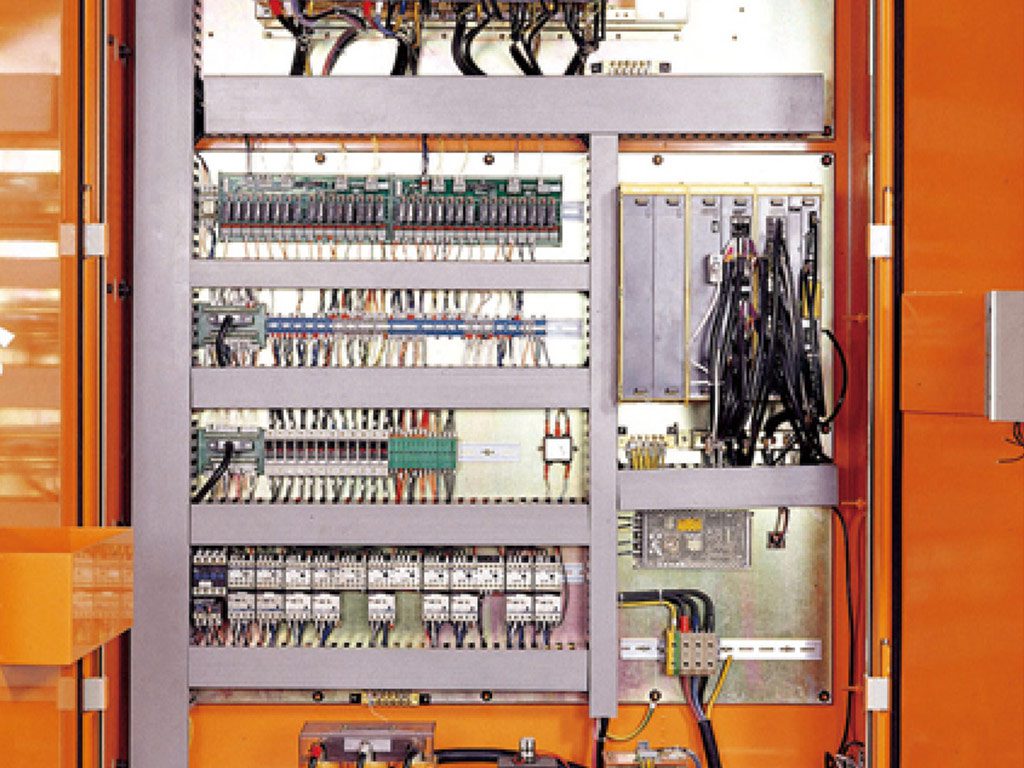

  • Řídicí systémy Heidenhein, Siemens, Fanuc

Technické parametry

VF-3000
VF-4000
VF-5000
VF-3026
VF-4026
VF-5026
Osa X (kluzné vedení)
mm
3200
4200
5200
3200
4200
5200
Osa Y (kluzné vedení)
mm
2300
2300
2300
2600
2600
2600
Osa Z (kluzné vedení)
mm
920 (1020)
920 (1020)
920 (1020)
920 (1020)
920 (1020)
920 (1020)
Pracovní plocha stolu
mm
3200 x 2050
4200 x 2050
5200 x 2050
3200 x 2050
4200 x 2050
5200 x 2050
Max. zatížení
kg
11000
13000
15000
11000
13000
15000
Základní výkon vřetena (S1/S6 30 min)*
kW
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
Počet otáček* (kluzné vedení, dvoustupňová převodovka)
ot/min
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
Počet otáček* (kluzné vedení, převod řemenem)
ot/min
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
Pracovní posuv
mm/min
1 – 7000
1 – 7000
1 – 7000
1 – 7000
1 – 7000
1 – 7000
Rychloposuv v ose X
m/min
12
10
10
12
10
10
Rychloposuv v ose Y
m/min
12
12
12
12
12
12
Rychloposuv v ose Z
m/min
12
12
12
12
12
12

*Výkonnější modely na vyžádání
