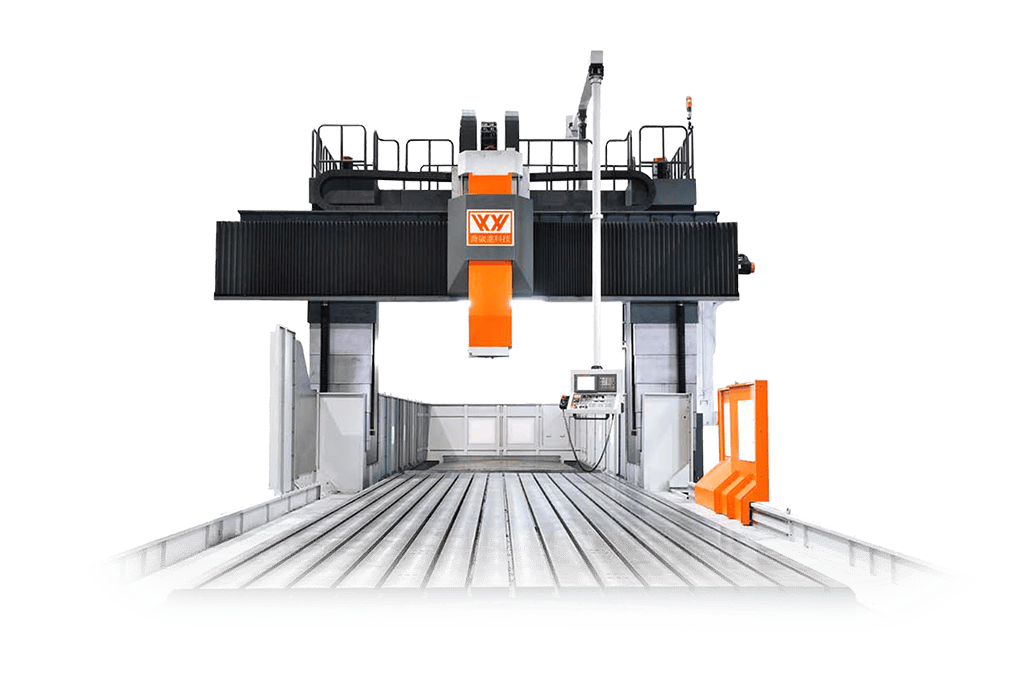

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada BM
Portálové obráběcí centrum s pohyblivým příčníkem speciálně navrženo pro obrábění velkých obrobků
- Pojezdy v ose X: 4,2/5,2/6,2/8,2/10,2 m
- Pojezdy v ose Y: 3,0/3,5/3,7/4,2 m
- Pojezdy v ose Z: 1000/1200/1400 mm
- Pojezd v ose W: 1000/1200 mm
- Průchodnost mezi stojany: 3500/3500 mm
- Nosnost stolu: 20 000-36 000 Kg
- Pracovní posuv: 7 m/min
- Otáčky vřetena: 3000/4000/5500/6000/8000/10 000 ot/min
- Válečkové lineární vedení XZ, kluzné vedení YW
Technické parametry
BM-4230/4237 | BM-5230/5237 | BM-6230/6237 | BM-4235/4242 | BM-5235/5242 | BM-6235/6242 | ||
|---|---|---|---|---|---|---|---|
Osa X | mm | 4200 | 5200 | 6200 | 4200 | 5200 | 6200 |
Osa Y | mm | 3000/3700 | 3000/3700 | 3000/3700 | 3500/4200 | 3500/4200 | 3500/4200 |
Osa Z | mm | 1000 (1200, 1400) | 1000 (1200, 1400) | 1000 (1200, 1400) | 1000 (1200, 1400) | 1000 (1200, 1400) | 1000 (1200, 1400) |
Osa W | mm | 1000 (1200, 1500) | 1000 (1200, 1500) | 1000 (1200, 1500) | 1000 (1200, 1500) | 1000 (1200, 1500) | 1000 (1200, 1500) |
Pracovní plocha stolu | mm | 4000 x 2600 | 5000 x 2600 | 6000 x 2600 | 4000 x 3000 | 5000 x 3000 | 6000 x 3000 |
Max. zatížení | kg | 20000 | 24000 | 28000 | 20000 | 24000 | 28000 |
Základní výkon vřetena (S1/S6 30 min)* | kW | 22/26 (30/37) | 22/26 (30/37) | 22/26 (30/37) | 22/26 (30/37) | 22/26 (30/37) | 22/26 (30/37) |
Počet otáček* (dvoustupňová převodovka) | ot/min | 22/26 kW: 4000 (6000)
30/37kW: (3000, 5500) | 22/26 kW: 4000 (6000)
30/37kW: (3000, 5500) | 22/26 kW: 4000 (6000)
30/37kW: (3000, 5500) | 22/26 kW: 4000 (6000)
30/37kW: (3000, 5500) | 22/26 kW: 4000 (6000)
30/37kW: (3000, 5500) | 22/26 kW: 4000 (6000)
30/37kW: (3000, 5500) |
Počet otáček* (přímý pohon) | ot/min | (8000/10000) | (8000/10000) | (8000/10000) | (8000/10000) | (8000/10000) | (8000/10000) |
Pracovní posuv | mm/min | X, Y, Z = 7000
W = 1000 | X, Y, Z = 7000
W = 1000 | X, Y, Z = 7000
W = 1000 | X, Y, Z = 7000
W = 1000 | X, Y, Z = 7000
W = 1000 | X, Y, Z = 7000
W = 1000 |
Rychloposuv v ose X | m/min | 10 | 10 | 8 | 10 | 10 | 8 |
Rychloposuv v ose Y | m/min | 10 | 10 | 10 | 10 | 10 | 10 |
Rychloposuv v ose Z | m/min | 12 | 12 | 12 | 12 | 12 | 12 |
Rychloposuv v ose W | m/min | 2 | 2 | 2 | 2 | 2 | 2 |
*Výkonnější modely na vyžádání
