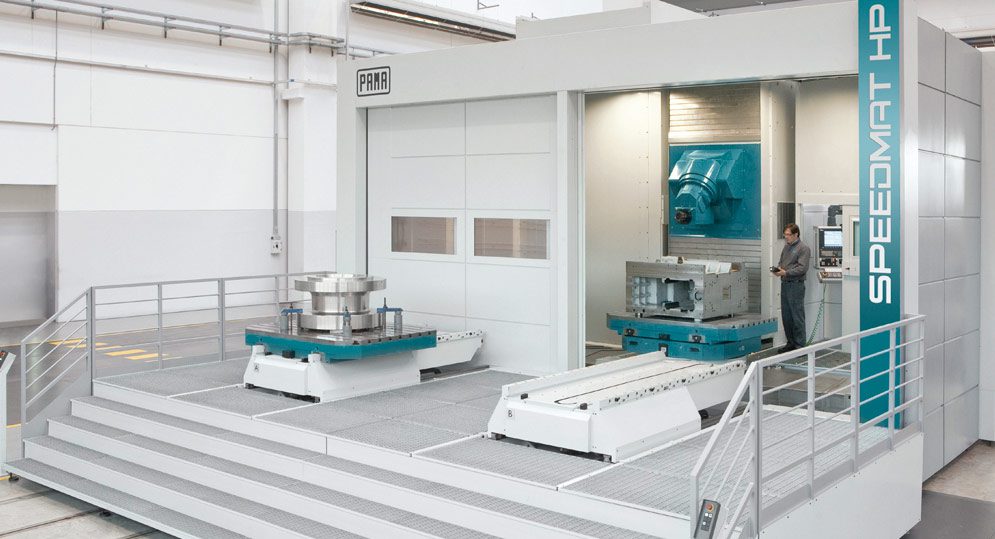

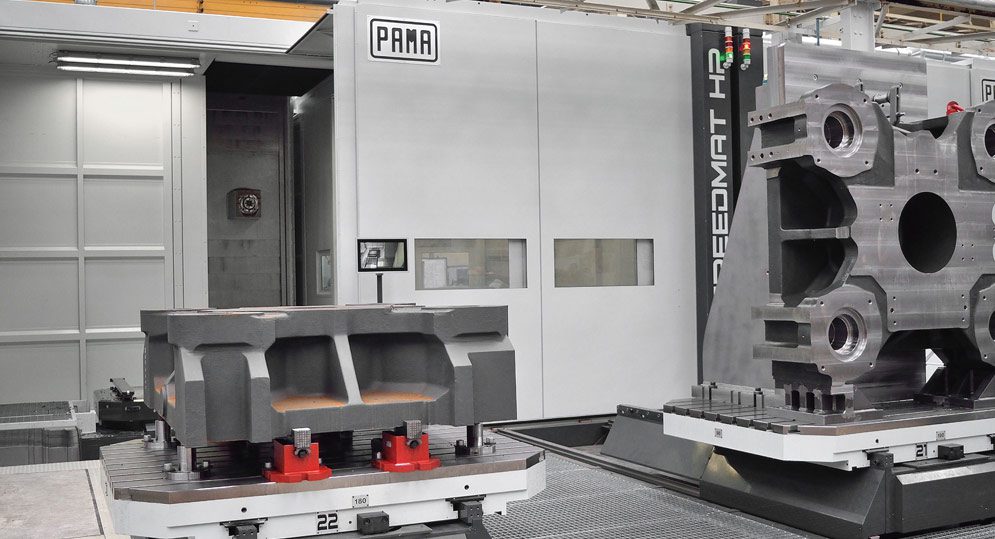

Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT HP

CNC horizontální obráběcí centrum

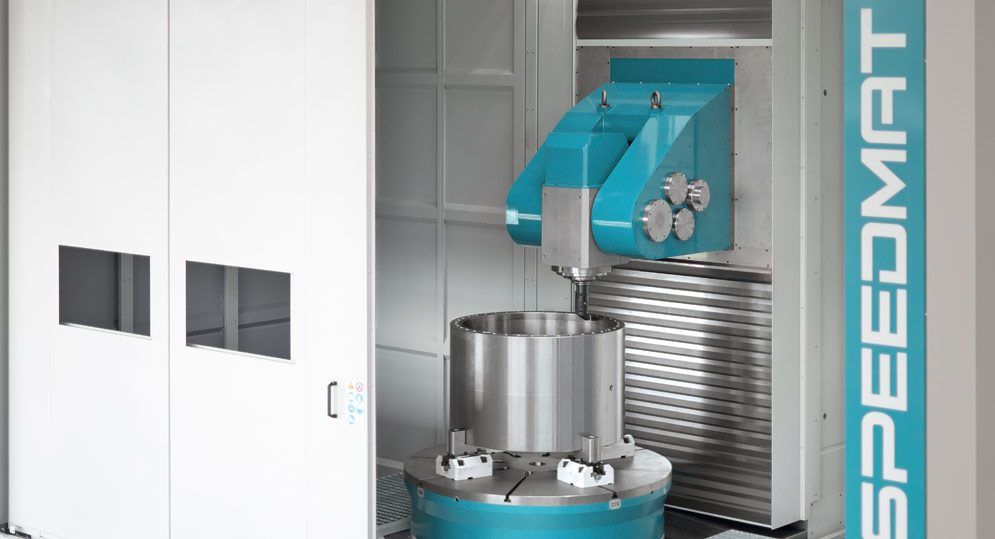

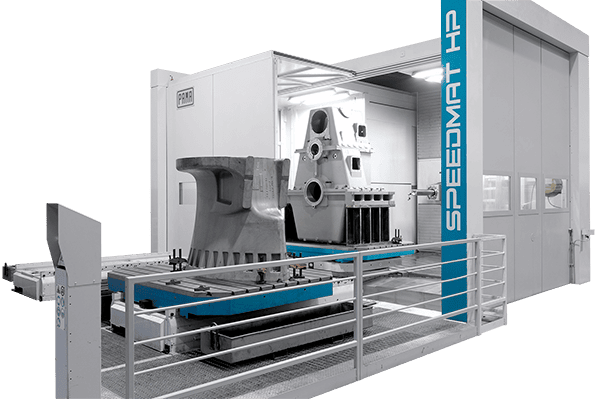

Multifunkční obráběcí horizontální centrum Speedmat HP technologicky poskytuje ideální řešení pro nejnáročnější obráběcí operace vyžadující nejvyšší možnou tuhost a přesnost. Multifunkční schopnosti umožňují provádět frézování, vyvrtávání a soustružnické operace ve stejné pozici. Speedmat HP multifunkční CNC obráběcí centrum lze vyrobit dle potřeb zákazníka pro zajištění potřeb nejnáročnějších aplikací v oborech jako jsou:

  • letectví
  • energetika
  • těžební průmysl
  • nástroje & formy
  • všeobecné strojírenství

Speedmat HP řada se skládá ze sedmi základních modelů s těmito parametry:

  • velikost palet 1000 × 1000 mm – 2000 × 2000 mm
  • max. točný průměr 2000 – 4600 mm
  • nosnost stolu 4000 – 35000 kg

Pracovní rozjezdy

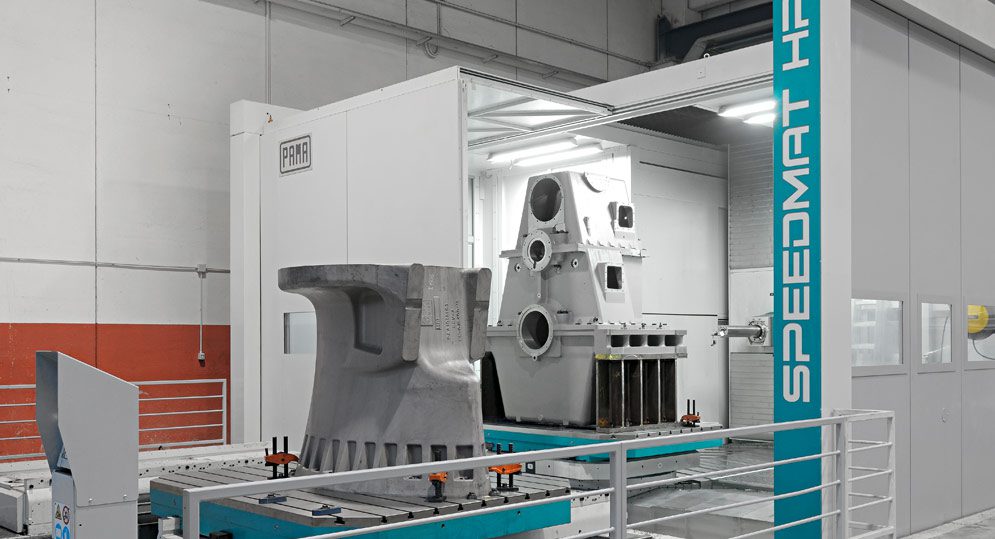

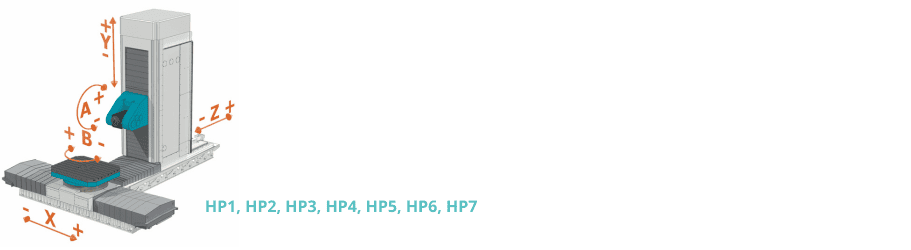

HP1
HP2
HP3
HP4
HP5
HP6
HP7
X osa (stůl)
mm
2200
2600
3000
3000
3800
3800
4600
Y osa (vřeteník)
mm
1700 / 2000
1700 / 2000 / 2500
2000 / 2500
2000 / 2500
2500 / 3000
2500 / 3000
2500 / 3000 / 3500
Z osa (stojan)
mm
2000 / 2600
2300 / 2600
2300 / 2600
2300 / 2600
2600 / 3200
2600 / 3200
3200 / 3700
Max. točný průměr obrobku
mm
2200
2600
3000
3000
3800
3800
4600

Stůl

HP1
HP2
HP3
HP4
HP5
HP6
HP7
Velikost stolu nebo palety
mm
1000
x
1000
1250 x 1250
1250 x 1250
1600 x 1600
1600 x 1600
2000 x 2000
2000 x 2000
Nosnost stolu
t
6
6 (10)
10
16
16
25 (35)
25 (35)
Nosnost palety
t
4
4 (8)
8
12
12
20 (32)
20 (32)
B osa pracovní / rychloposuv
ot/min
10
10 (7)
7
5
5
3,5 (2,5)
3,5 (2,5)

Lineární osy (vřeteník H - HV - AHD)

HP1
HP2
HP3
HP4
HP5
HP6
HP7
X osa rychloposuv / pracovní posuv
m/min
50
50
40
40
40
25
25
Y a Z osy rychloposuv / pracovní posuv
m/min
50
50
45
45
45
30
30
X, Y, Z osová síla
kN
20
20
20
20
20
20
20

Lineární osy (vřeteník WD)

HP1
HP2
HP3
HP4
HP5
HP6
HP7
X osa rychloposuv / pracovní posuv
m/min
40
30
30
30
30
25
25
Y a Z osa rychloposuv / pracovní posuv
m/min
40
30
30
30
30
30
30
X, Y, Z, W osová síla
kN
20
20
20
20
20
20
20

Pracovní rozjezdy

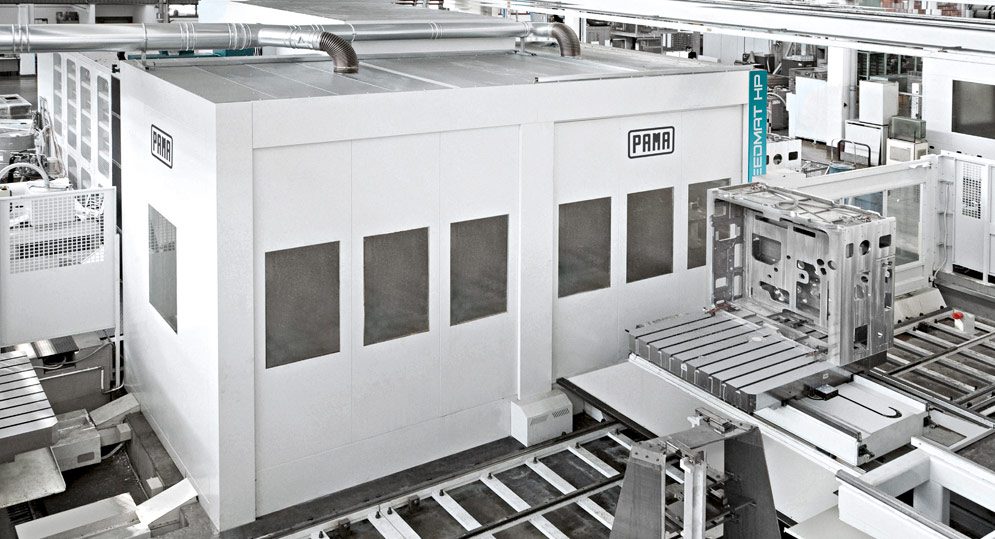

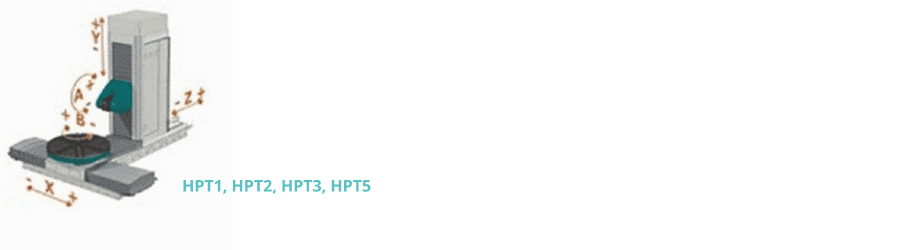

HPT1
HPT2
HPT3
HPT5
X osa (stůl)
mm
2200
2600
3000
3800
Y osa (vřeteník)
mm
1700 / 2000
1700 / 2000 / 2500
2000 / 2500
2500 / 3000
Z osa (stojan)
mm
2000 / 2600
2300 / 2600
2300 / 2600
2600 / 3200
Max. točný průměr
mm
2200
2600
3000
3800

Karuselový stůl

HPT1
HPT2
HPT3
HPT5
Velikost stolu nebo palet
mm
1250 / 1500
1600 / 2000
1600 / 2000
2000 / 2500
Nosnost stolu/palet
t
6 / 4
6 / 5
10 / 8
15 / 12
Max. nosnost stolu
kg/m2
4000
8000
10000
15000
B osa pracovní frézovací posuv
ot/min
10
10
10
5
Max. výkon vřetena (S1 – 100%)
kW
50
51
62
51
Max. krouticí moment vřetena (S1 – 100%)
kNm
5
10
11
16
Max. otáčky stolu
ot/min
350
250
200
160

Hlavy

H
HV
HVA
AHD
Max. rychlost vřetena
ot/min
5000
4500 / 7000
8000 / 12500
6000 / 12000
Max. výkon vřetena (S1 – 100%)
kW
94
50
74
55 / 66 / 105
Max. krouticí moment vřetena (S1 – 100%)
Nm
1793
975 / 624
609 / 286
750 / 320 / 1035
A osa souvislý moment (S1 – 100%)
Nm
4000
8000
A osa moment zpevnění
Nm
8000
12000

Hlavy

WD 110
WD 130
WD 150, WD 160
Max. rychlost vřetena
ot/min
5000
5000
4000
Max. výkon vřetena (S1 – 100%)
kW
76
78
76
Max. krouticí moment vřetena (S1 – 100%)
Nm
1500
1743
2167
Průměr vyvrtávacího vřetena
mm
110
130
150 / 160
W osa (vyvrtávací vřeteno)
mm
500
700
800
W osa pracovní posuv / rychloposuv
m/min
30
30
30
