Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT6000-HV Portálové centrum

Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT6000-HV

Nové vysoce produktivní portálové obráběcí CNC centrum s 2osou kontinuálně řízenou hlavou

Jedná se o inovovanou koncepci stroje UNIPORT6000, stroj je vybaven pevnou kontinuálně řízenou 2osou hlavou s elektromotorem s otáčkami 8000 ot/min a max. krouticím momentem 550 Nm. Stroj má vyšší vertikální průchodnosti. Toto centrum je ideální pro vysoce rychlostní obrábění velkých obrobků kde je potřeba dosahovat maximální produktivity práce. Doplňující příslušenství se dodává dle individuálních zákaznických potřeb.

Technické parametry
X (mm)
4000 – 24000+
Y (mm)
2500 – 6000
Z (mm)
1500 / 1800
Horizontální průchodnost (mm)
2000 – 5500
Vertikální průchodnost (mm)
1700 / 2000
Pracovní posuv X / Y /Z (m/min)
40 / 40 / 40
Výkon motoru v pevné 2osé hlavě S1 / S6 (kW)
50 / 63
Max. otáčky (min-1)
8000
Max. krouticí moment na vřeteni (Nm)
550
Upínací kužel
HSK100A
Zásobník nástrojů (počet nástrojů)
38 / 159

Video

Fotogalerie

    Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT6000 Portálové centrum

    Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT6000

    Nejprodávanější univerzální portálové obráběcí centrum

    Flexibilita, rychlost, síla, přesnost, spolehlivost a provozuschopnost jsou hlavními rysy této dlouhodobě osvědčené konstrukce portálového CNC obráběcího stroje. Velký pracovní prostor ve spojení s výkonnými obráběcími automaticky výměnnými hlavami umožňují prostorové obrábění velkých obrobků. UNIPORT 6000 má průchodnost mezi stojany až 4000 mm, vertikální průchodnost 1550 mm a délka stolu může být standardně až 24000 mm. Stroj může být vybaven i karuselovacím stolem o průměru až 3500 mm. Může být také dodán s paletovým systémem. Doplňující příslušenství se dodává dle individuálních zákaznických potřeb.

    Technické parametry
    X (mm)
    4000 – 24000+
    Y (mm)
    1500 – 4000
    Z (mm)
    1000 / 1250
    Horizontální průchodnost (mm)
    1500 – 4000
    Vertikální průchodnost (mm)
    1300 / 1550
    Pracovní posuv X / Y /Z (m/min)
    X = 36, Y, Z = 30
    Výkon motoru ve vřeteníku S1 / S6 (kW)
    26 / 39 (S1) / 36 / 54 (S6)
    Max. otáčky (min-1)
    6000
    Max. krouticí moment na vřeteni (Nm)
    720 / 1000
    Upínací kužel
    HSK100A / ISO50 / Capto C8
    Zásobník nástrojů (počet nástrojů)
    28 / 214

    Video

    Fotogalerie

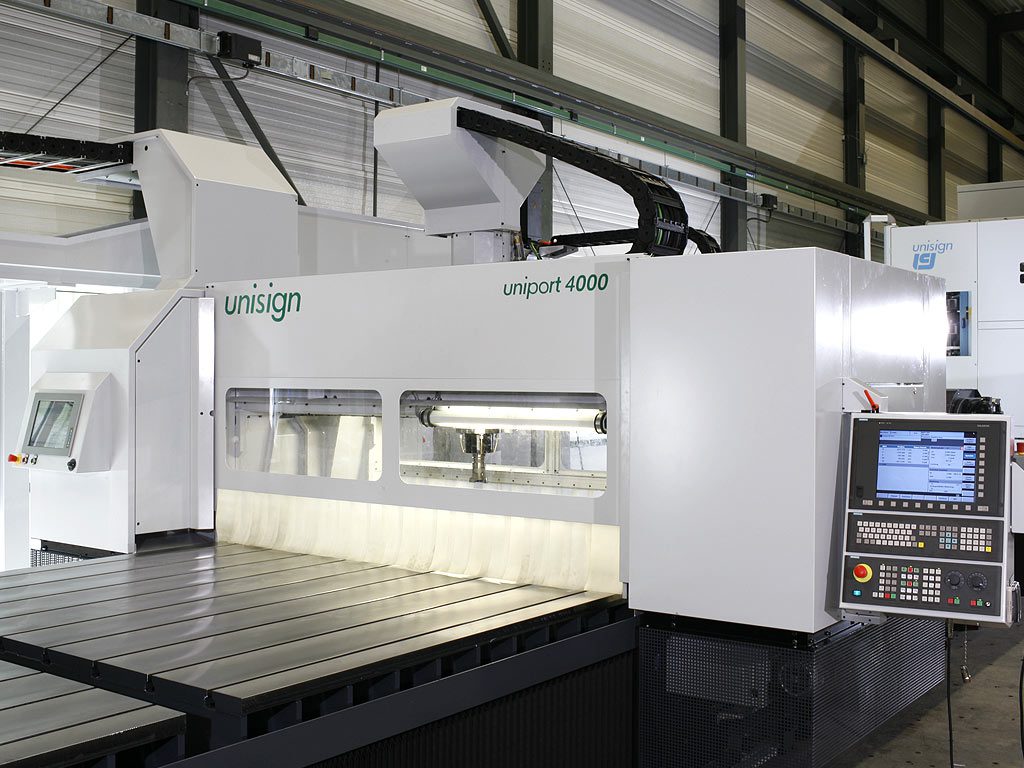

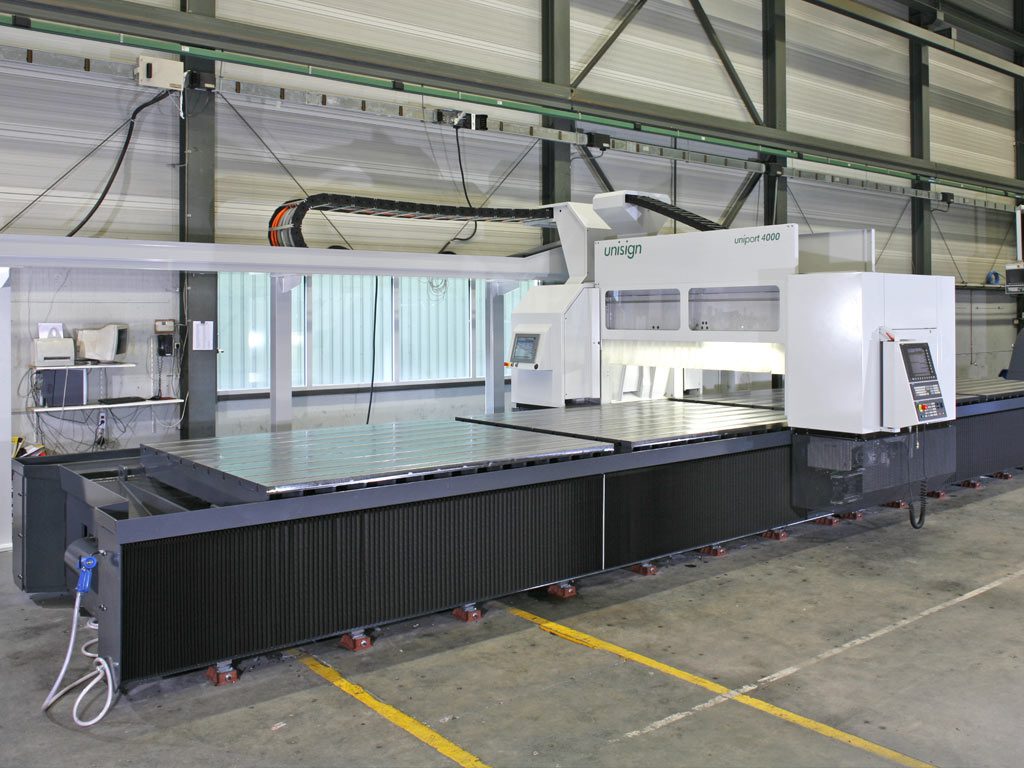

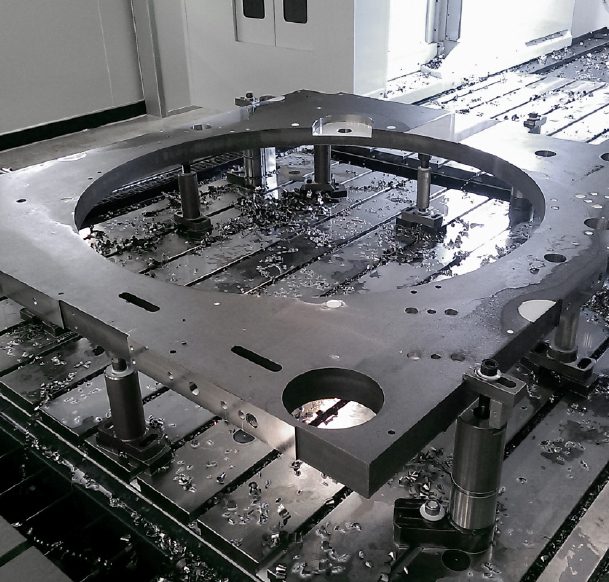

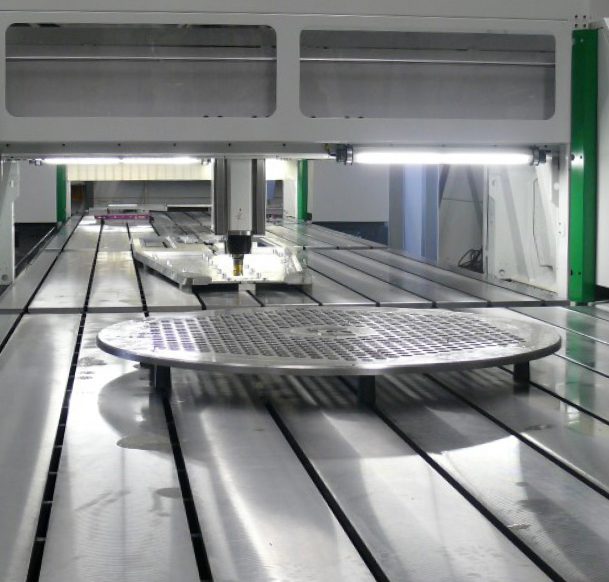

      Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT4000 Portálové centrum

      Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT4000

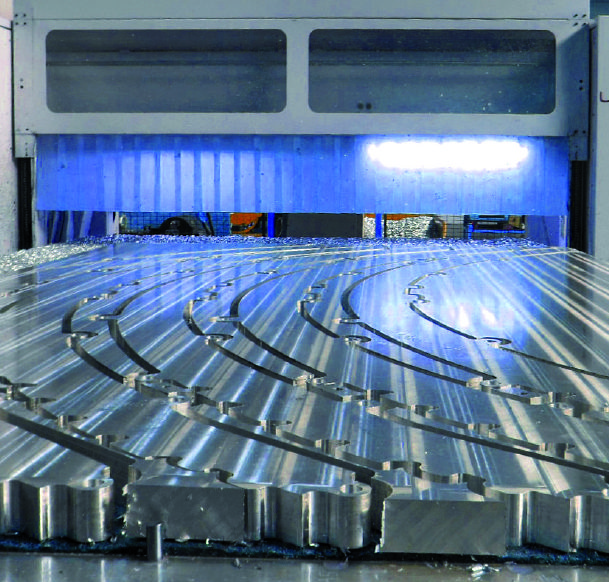

      Nejmenší portálový stroj firmy UNISIGN navržený pro dynamické obrábění plochých obrobků

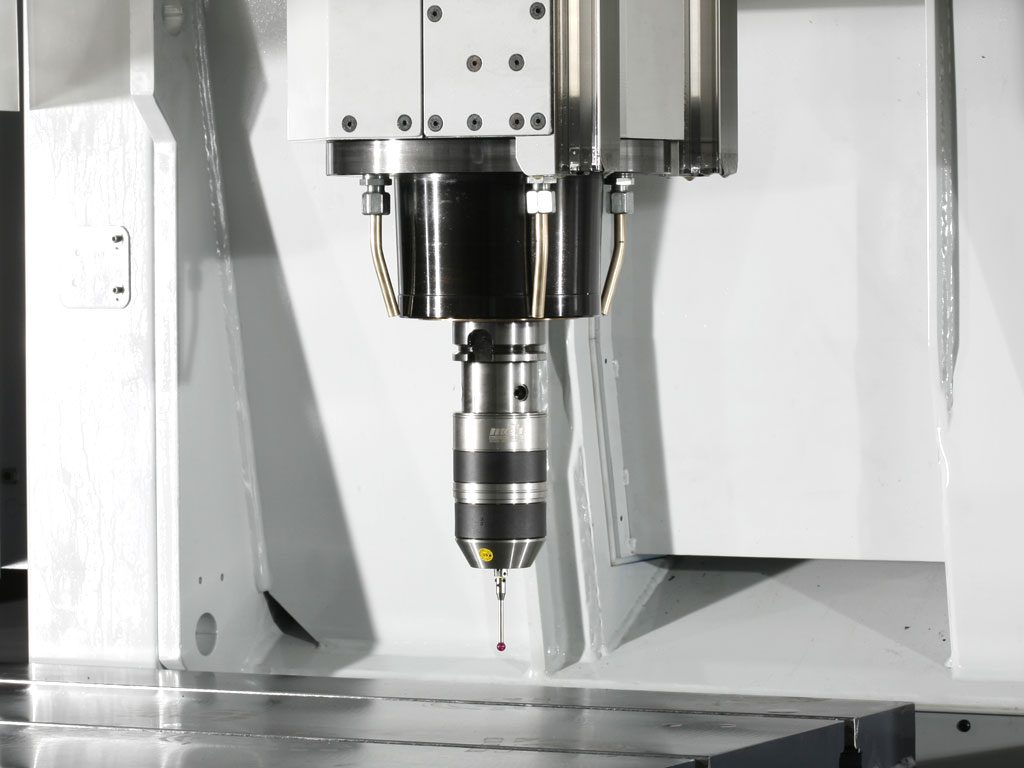

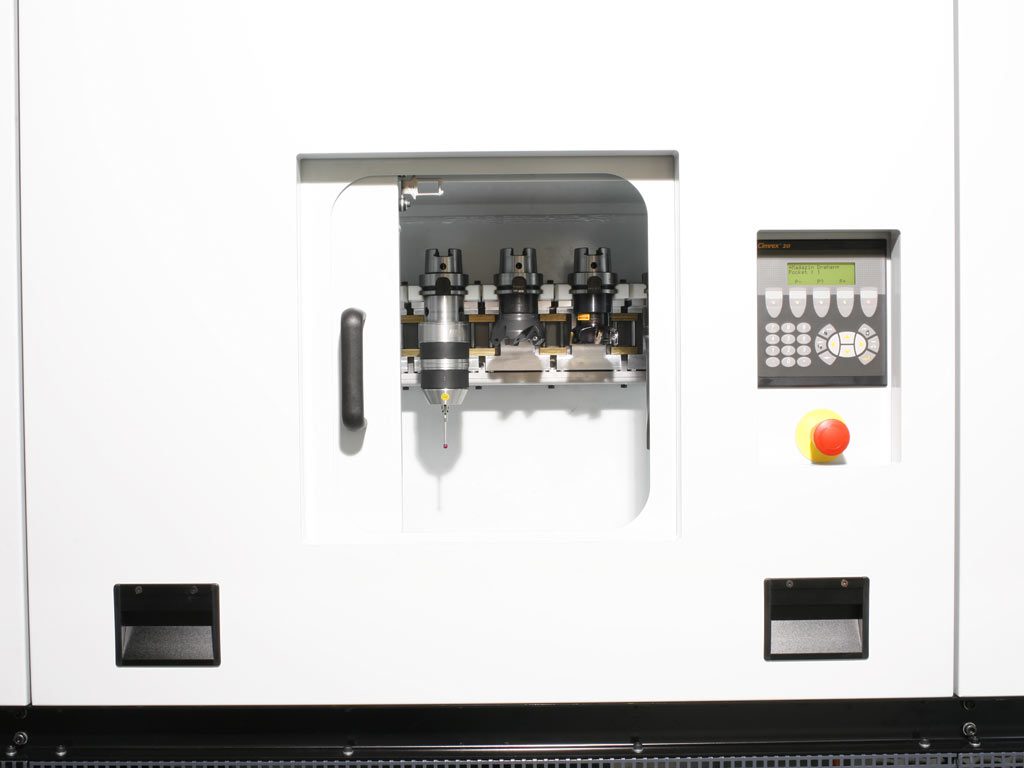

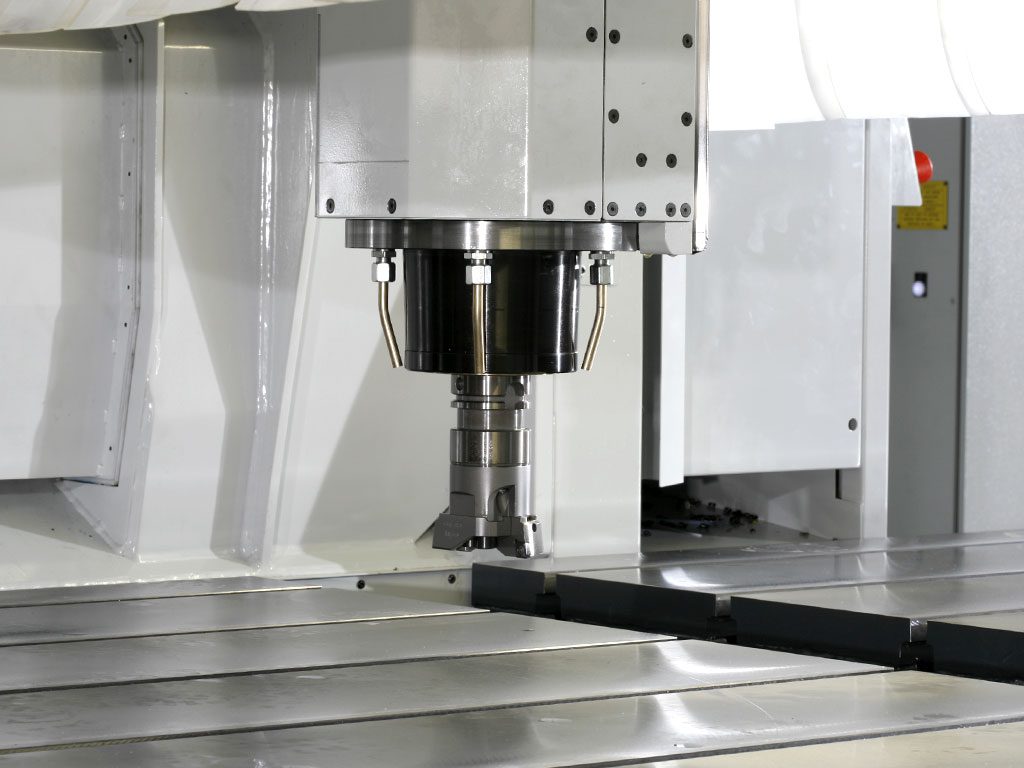

      Jedná se o tříosé portálové CNC obráběcí centrum s pevným stolem a přesuvným portálovým stojanem. Příčník je zhotoven jako „box-in box“ a tím je zaručena maximální tuhost i při velké dynamice stroje. Průchodnost mezi stojany je až 3550 mm, vertikální průchodnost 610 mm a délka stolu může být standardně až 24000 mm. Portál má rychloposuvy a pracovní posuvy až 40 m/min. Vřeteno je vybaveno motorem o výkonu S1 26 kW, standardní otáčky vřetene jsou 12000 ot/min, na vyžádání může být dodáno i s otáčkami 16000 ot/min. Stroj je vybaven automatickou výměnou nástrojů. Dle zákaznických požadavků lze dodat další doplňující příslušenství (magnetické upínání, přídavné hlavičky, sondy, atd.).

      Technické parametry
      X (mm)
      4000 – 12000
      Y (mm)
      1550 – 3550
      Z (mm)
      600 / 750
      Horizontální průchodnost (mm)
      1550 – 3550
      Vertikální průchodnost (mm)
      750 / 1000 / 1250
      Pracovní posuv X / Y /Z (m/min)
      40 / 40 / 40
      Výkon motoru ve vřeteníku S1 / S6 – 40% (kW)
      S1: 26 /(45), S6: 36 / (58)
      Max. otáčky (min-1)
      12000 / 16000
      Max. krouticí moment na vřeteni (Nm)
      180 / 135
      Upínací kužel
      HSK-63A
      Zásobník nástrojů (počet nástrojů)
      29 – 101
