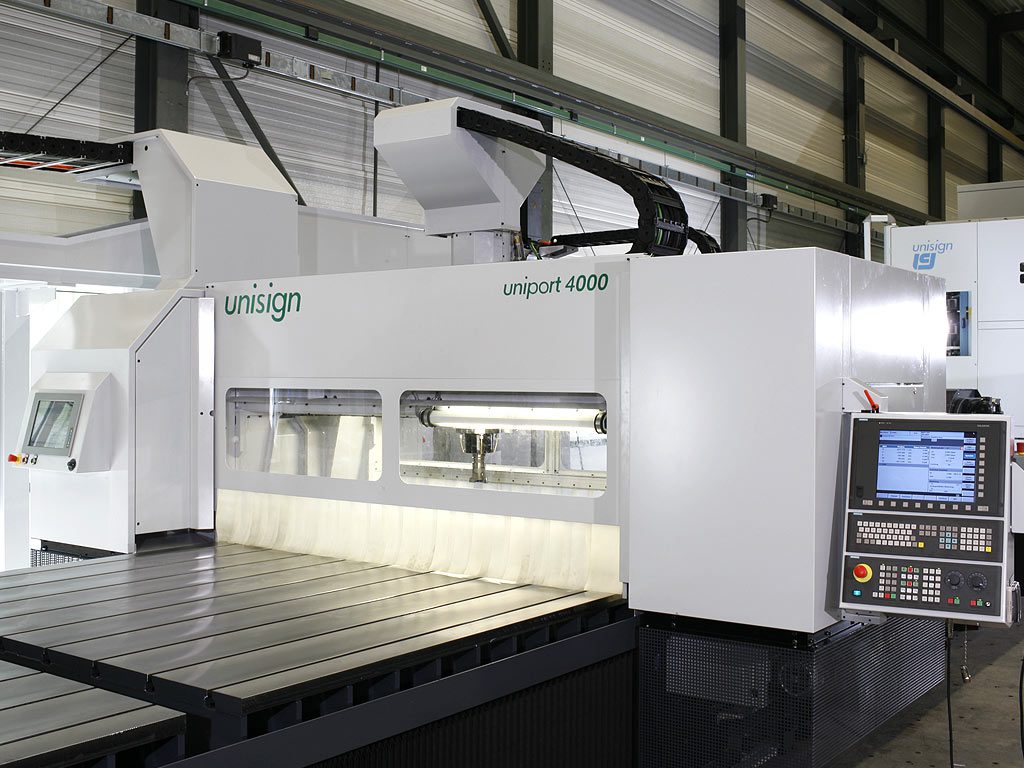

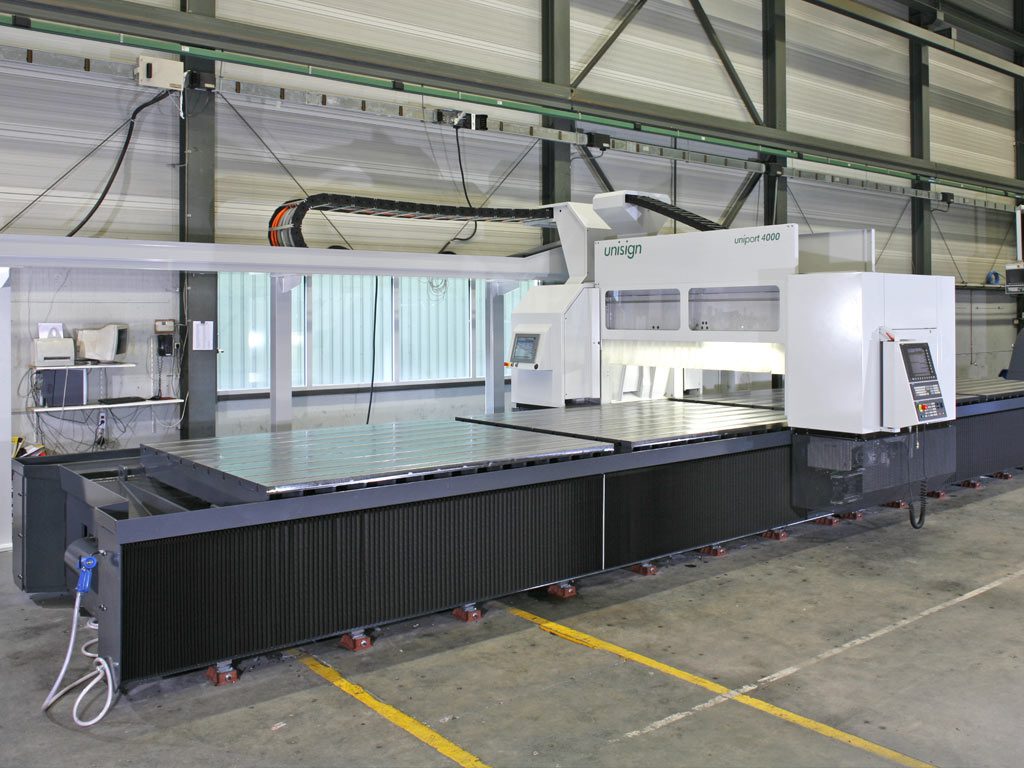

Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT4000

Nejmenší portálový stroj firmy UNISIGN navržený pro dynamické obrábění plochých obrobků

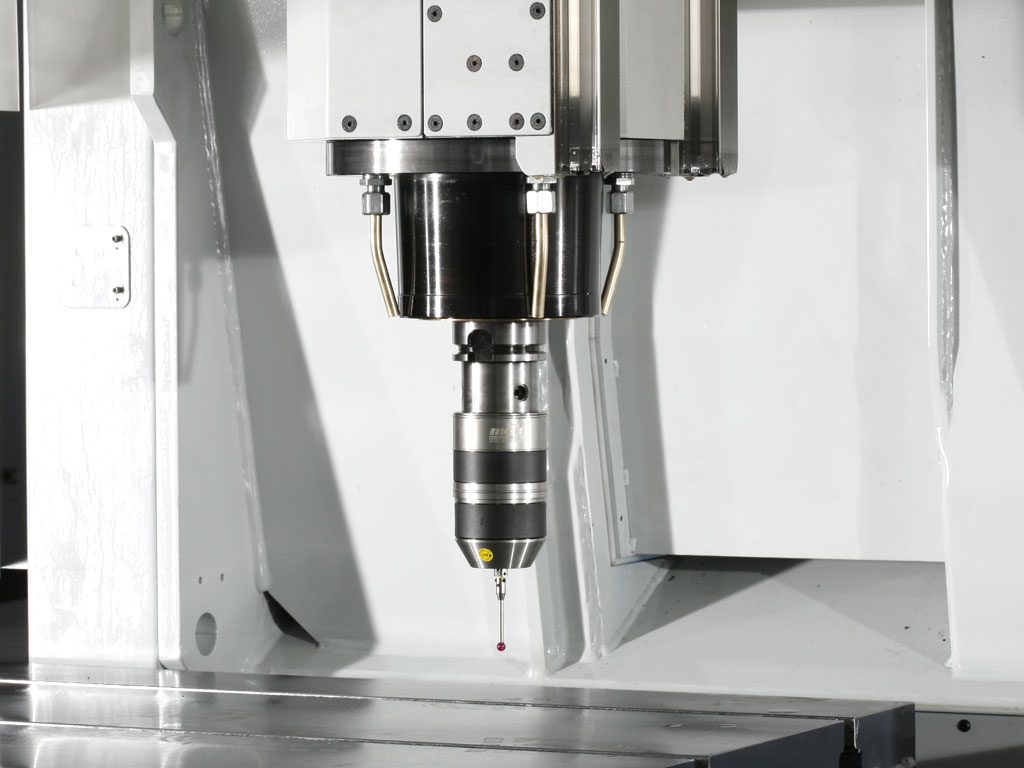

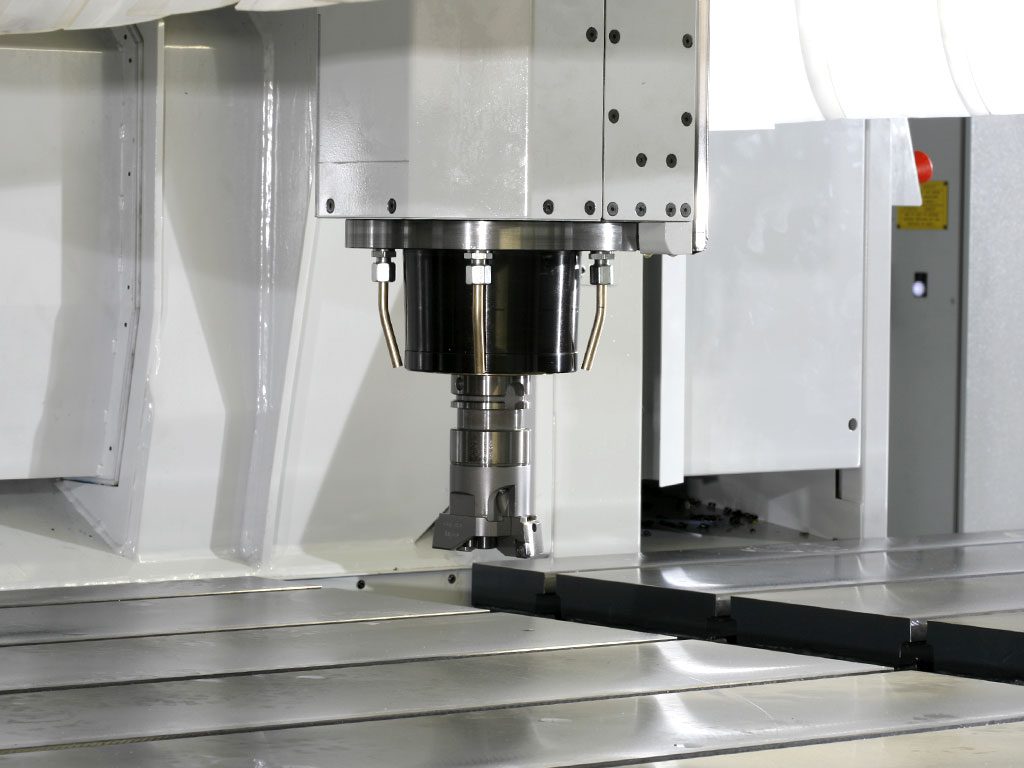

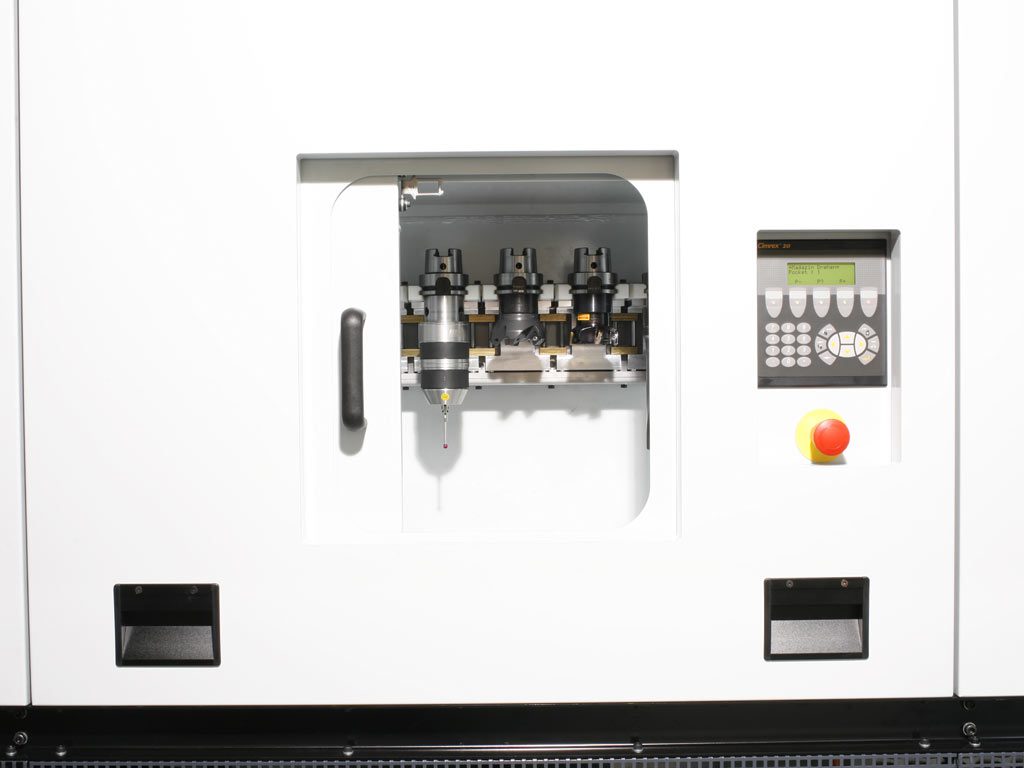

Jedná se o tříosé portálové CNC obráběcí centrum s pevným stolem a přesuvným portálovým stojanem. Příčník je zhotoven jako „box-in box“ a tím je zaručena maximální tuhost i při velké dynamice stroje. Průchodnost mezi stojany je až 3550 mm, vertikální průchodnost 610 mm a délka stolu může být standardně až 24000 mm. Portál má rychloposuvy a pracovní posuvy až 40 m/min. Vřeteno je vybaveno motorem o výkonu S1 26 kW, standardní otáčky vřetene jsou 12000 ot/min, na vyžádání může být dodáno i s otáčkami 16000 ot/min. Stroj je vybaven automatickou výměnou nástrojů. Dle zákaznických požadavků lze dodat další doplňující příslušenství (magnetické upínání, přídavné hlavičky, sondy, atd.).

Technické parametry
X (mm)
2000 – 24000+
Y (mm)
1000 – 3500
Z (mm)
500
Horizontální průchodnost (mm)
1050 – 3550
Vertikální průchodnost (mm)
610
Pracovní posuv X / Y /Z (m/min)
40 / 40 / 40
Výkon motoru ve vřeteníku S1 / S2 (kW)
26 /45 (S1) / 36 / 58 (S2)
Max. otáčky (min-1)
12000 / 16000
Max. krouticí moment na vřeteni (Nm)
180 / 135
Upínací kužel
HSK63A / ISO40
Zásobník nástrojů (počet nástrojů)
39 / 78

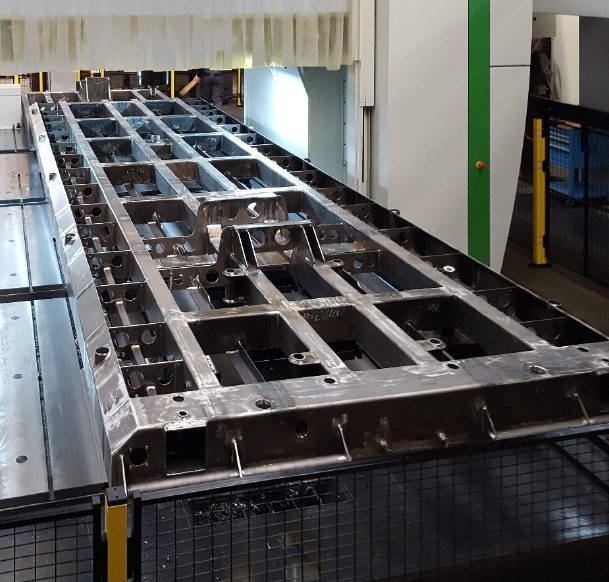

Fotogalerie
