Vertikální obráběcí CNC centrum HEDELIUS ACURA 65 EL Vertikální obráběcí CNC centrum HEDELIUS

Vertikální obráběcí CNC centrum HEDELIUS ACURA 65 EL

Stroj ACURA 65 EL je vybaven 4 rotačními upínacími hnízdy pro automatické upnutí palety pomocí pneumatického systému. Nulový upínací systém nebo silový upínací systém můžou být řízeny automaticky. Nakládací prostor na levé straně stroje má rozměry cca 900 x 720 mm. Pneumatické aktivování nerezových krytů dveří umožňuje automatické nakládání bez zásahu do pracovního prostoru stroje. Elektrické rozhraní je nabízeno jak pro připojení různých paletizačních systémů, tak pro robotickou výměnu (na vyžádání).

Hlavní charakteristiky

Automatizace s paletizačním nebo robotickým systémem
Připravené rozhraní automatizace
Výška bočního otvoru pro nakládku cca 900 mm
Plné krytování pracovní plochy
Automatické nakládání z levé strany stroje
Vhodné pro dostupné paletizační systémy nebo robotické systémy
Pneumaticky ovládané nákladní dveře z nerezové oceli
4 upínací body pro upnutí palety ovládané pneumaticky

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a olejovací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
Optimalizovaný odvod třísek a oplach pracovního prostoru pro automatický provoz bez zásahu obsluhy
Standardní rozhraní pro poskytovatele automatizace – elektrické rozhraní je nabízeno jak pro připojení různých paletizačních systémů, tak pro robotickou výměnu
Laserový systém pro automatické měření délky a průměru nástroje nebo zlomení nástroje
Zrcadlové provedení Acura 50 EL a Acura 65 EL umožňuje automatickou obsluhu dvou strojů z jednoho paletizačního nebo robotizačního systému.

Technické parametry
X-, Y-, Z-pojezd	700 x 650/465 x 600 mm
Rozsah naklápění	+30° až -115°
Počet otáček	14000 / 15000 / 18000 / 24000 min-1
Výkon vřetena	22 / 29 / 30 / 35 / 50 kW
Počet nástrojů	65 / 90 /245 / 329 (max.)
Upínací kužel nástroje	SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Řídicí systém	Heidenhain / Sinumerik
Průměr otočného stolu	650 x 540 mm
Zatížení otočného stolu	500 kg
Točný průměr	Ø 700 mm

Momentové charakteristiky

Formát PDF

Rozměry stroje

Formát PDF

Zástavbové požadavky

Formát PDF

Optimalizace procesu nastavení

Formát PDF

Video

Fotogalerie

ACURA-65-EL_Palettenwechselsystem_01-960x960

ACURA-65-EL_Palettenwechselsystem_06-960x960

HEDELIUS_ACURA65-EL-EROWA-Automation_DSC1944_1920x1920px-960x960

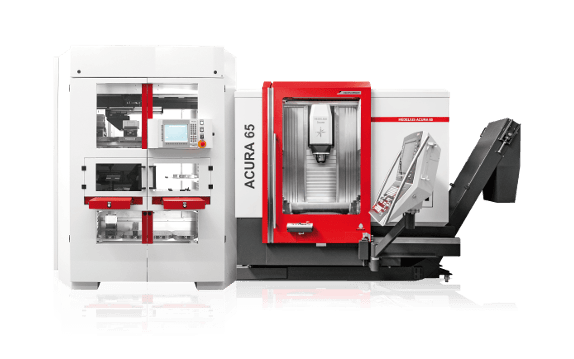

Bearbeitungszentrum ACURA 65 mit Indumatik Automation (1)

ACURA 65 EL Tür offen mit Roboterzellle BMO Platinum

ACURA 65 EL Tür geschlossen mit Roboterzellle BMO Platinum

Doporučené příslušenství

Vertikální obráběcí CNC centrum HEDELIUS ACURA 65 Vertikální obráběcí CNC centrum HEDELIUS

Vertikální obráběcí CNC centrum HEDELIUS ACURA 65

Vysoce výkonné obráběcí centrum ACURA 65 přesvědčí zejména tam, kde je potřeba v omezeném prostoru obrobit obrobek z několika stran s vysokou přesností. Díky úzké konstrukci a nízkému profilu může být stroj integrovaný v podstatě v jakékoli obrobně. Rozšířené příslušenství může být využito k přizpůsobení stroje různým obráběcím operacím.

Hlavní charakteristiky

Pojezd v ose Z 600 mm
Otočný/naklápěcí stůl uložený ze dvou stran pro vysoce přesný řezný výkon
Pojízdný stojan s pevnou konzolou vřeteníku osy Y
Automatický zásobník pro 65 pozic obsluhovatelný z přední strany stroje
Optimalizovaný odvod třísek díky svislému krytování z nerezové oceli
Dopravník třísek na kolečkách může být vysunut před stroj čímž se ušetří zástavbové rozměry
Nízký profil, úzká konstrukce

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
Výkonná kapalinou chlazená vřetena volitelně s různými variantami rychlosti a výkonu, stejně jako rozhraní SK, BT nebo HSK
ZeroClamp system nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
Inovativní technologie posuvů 3D FORMINGSTAR výrazně zvyšuje výkon, zajišťuje zvýšenou plynulost a perfektní kvalitu povrchu obrobku
3D set KinematicsOpt funkce pro automatické měření a kompenzaci jednotky otočného/ sklopného stolu včetně kalibračního nástroje.
Digitální technologie Průmysl 4.0 optimalizace výrobního procesu díky softwarovému řešení, které zvýší vaši efektivitu, přesnost a produktivitu.

Technické parametry
X-, Y-, Z-pojezd	700 x 650/465 x 600 mm
Rozsah naklápění	+30° až -115°
Počet otáček	14000 / 15000 / 18000 / 24000 min-1
Výkon vřetena	22 / 29 / 30 / 35 / 50 kW
Počet nástrojů	65 / 90 / 245 / 329 (max.)
Upínací kužel nástroje	SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Řídicí systém	Heidenhain / Sinumerik
Průměr otočného stolu	650 x 540 mm
Zatížení otočného stolu	500 kg
Točný průměr	Ø 700 mm
