Vertikální obráběcí CNC centrum HEDELIUS ACURA 65 EL

Stroj ACURA 65 EL je vybaven 4 rotačními upínacími hnízdy pro automatické upnutí palety pomocí pneumatického systému. Nulový upínací systém nebo silový upínací systém můžou být řízeny automaticky. Nakládací prostor na levé straně stroje má rozměry cca 900 x 720 mm. Pneumatické aktivování nerezových krytů dveří umožňuje automatické nakládání bez zásahu do pracovního prostoru stroje. Elektrické rozhraní je nabízeno jak pro připojení různých paletizačních systémů, tak pro robotickou výměnu (na vyžádání).

Hlavní charakteristiky

Automatizace s paletizačním nebo robotickým systémem
Připravené rozhraní automatizace
Výška bočního otvoru pro nakládku cca 900 mm
Plné krytování pracovní plochy

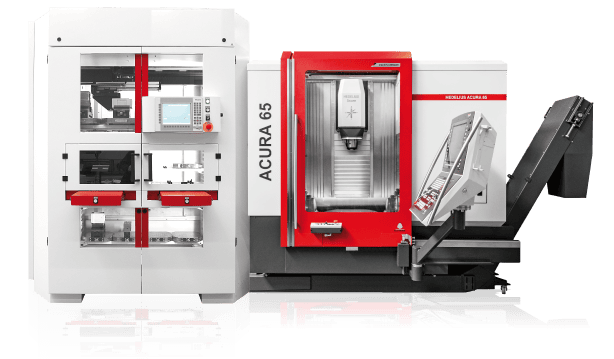

Automatické nakládání z levé strany stroje
Vhodné pro dostupné paletizační systémy nebo robotické systémy
Pneumaticky ovládané nákladní dveře z nerezové oceli
4 upínací body pro upnutí palety ovládané pneumaticky

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a olejovací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
Optimalizovaný odvod třísek a oplach pracovního prostoru pro automatický provoz bez zásahu obsluhy

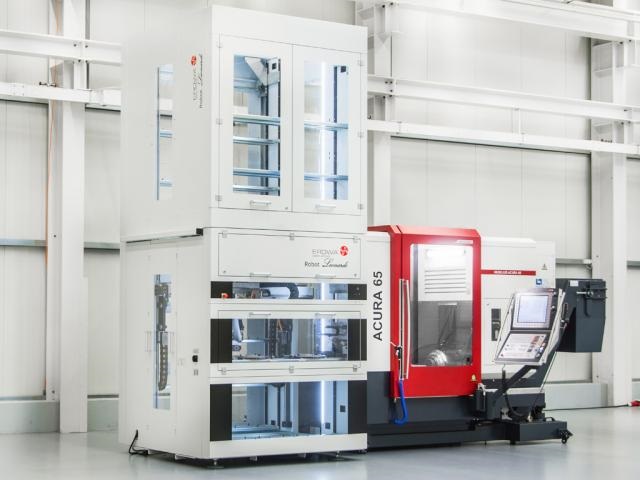

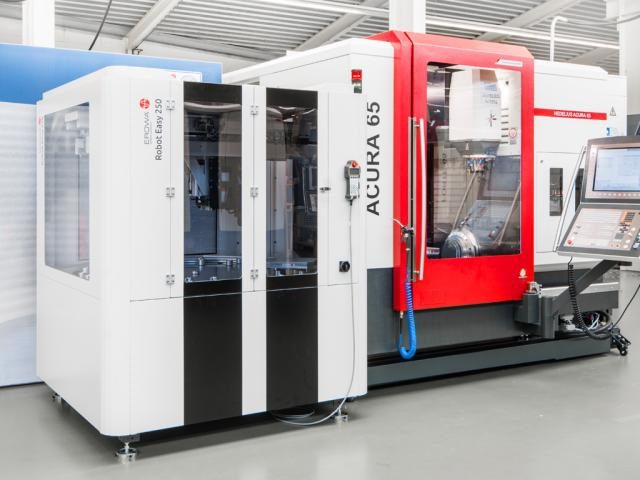

Standardní rozhraní pro poskytovatele automatizace – elektrické rozhraní je nabízeno jak pro připojení různých paletizačních systémů, tak pro robotickou výměnu
Laserový systém pro automatické měření délky a průměru nástroje nebo zlomení nástroje
Zrcadlové provedení Acura 50 EL a Acura 65 EL umožňuje automatickou obsluhu dvou strojů z jednoho paletizačního nebo robotizačního systému.

Technické parametry
X-, Y-, Z-pojezd	700 x 650/465 x 600 mm
Rozsah naklápění	+30° až -115°
Počet otáček	14000 / 15000 / 18000 / 24000 min-1
Výkon vřetena	22 / 29 / 30 / 35 / 50 kW
Počet nástrojů	65 / 90 /245 / 329 (max.)
Upínací kužel nástroje	SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Řídicí systém	Heidenhain / Sinumerik
Průměr otočného stolu	650 x 540 mm
Zatížení otočného stolu	500 kg
Točný průměr	Ø 700 mm
