Vertikální obráběcí CNC centrum HEDELIUS FORTE 65 Single 1320 Vertikální obráběcí centrum HEDELIUS

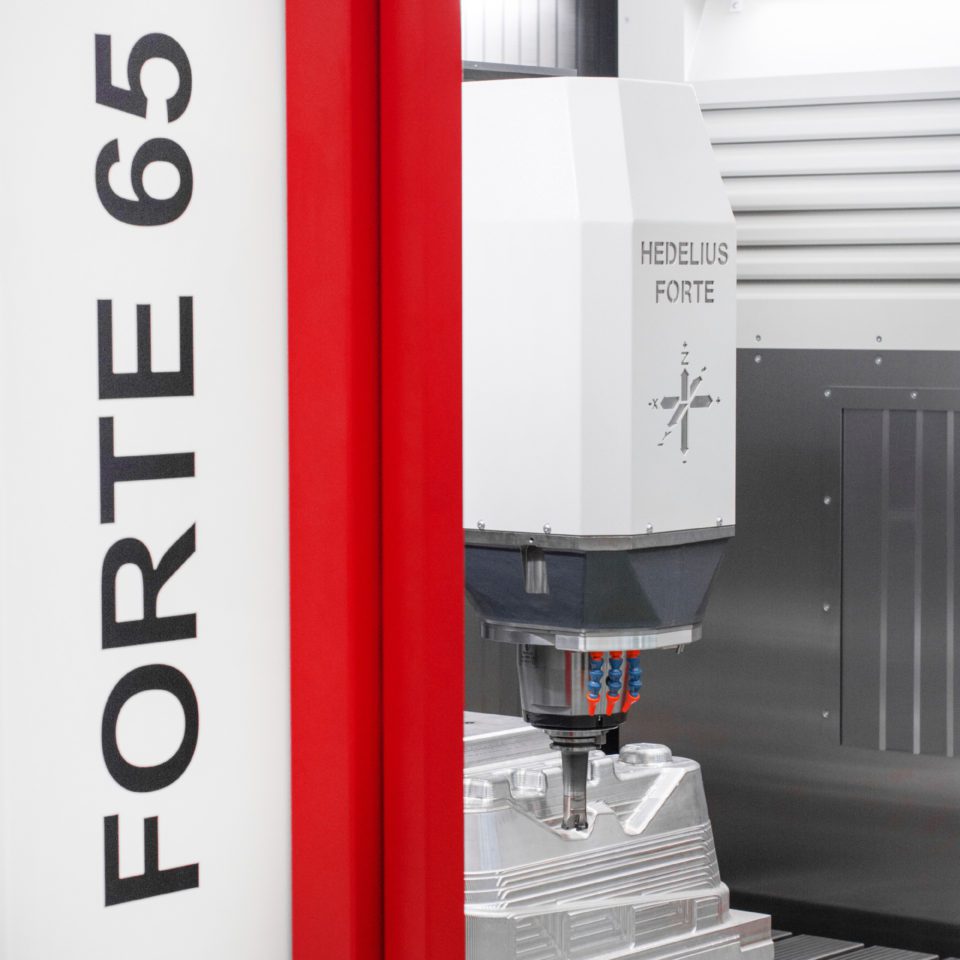

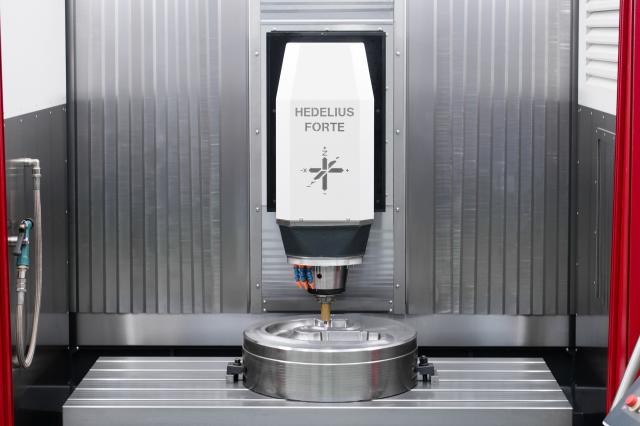

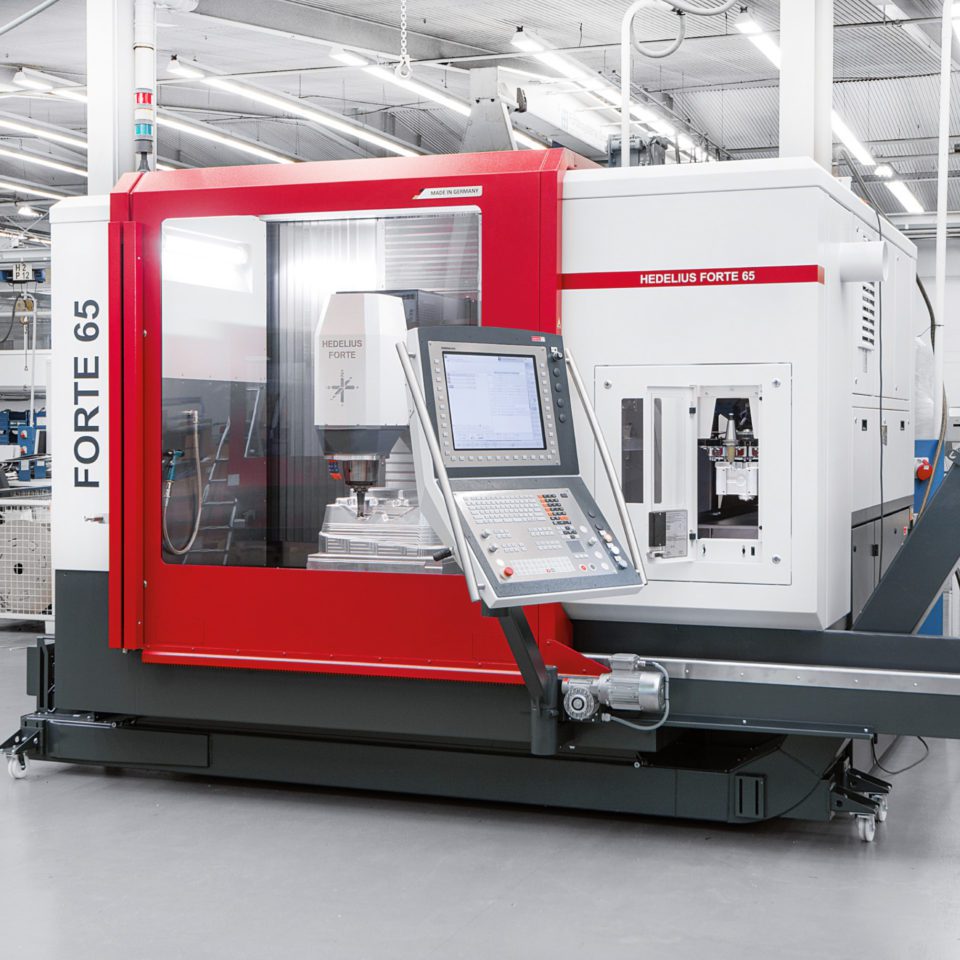

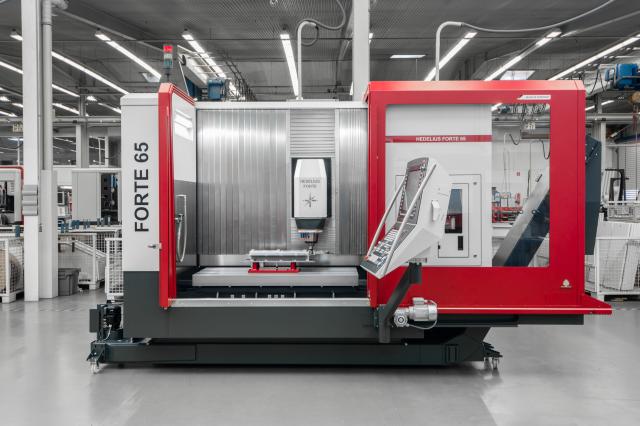

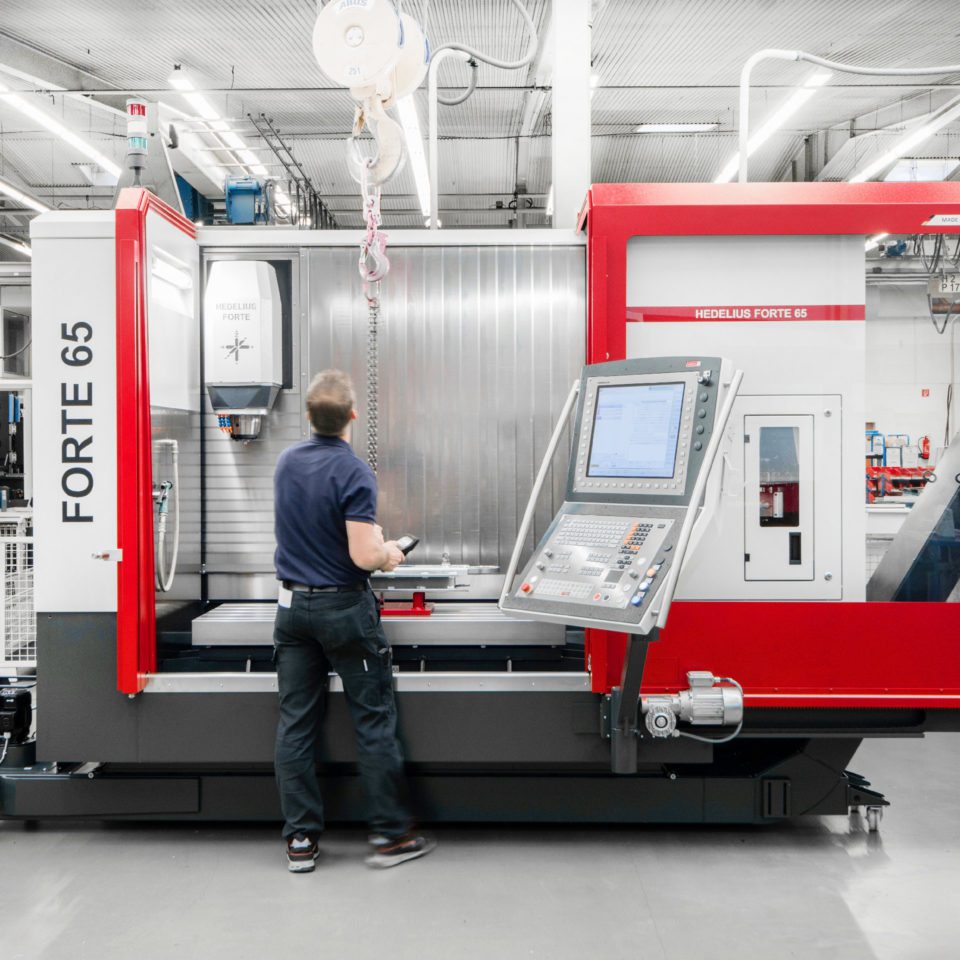

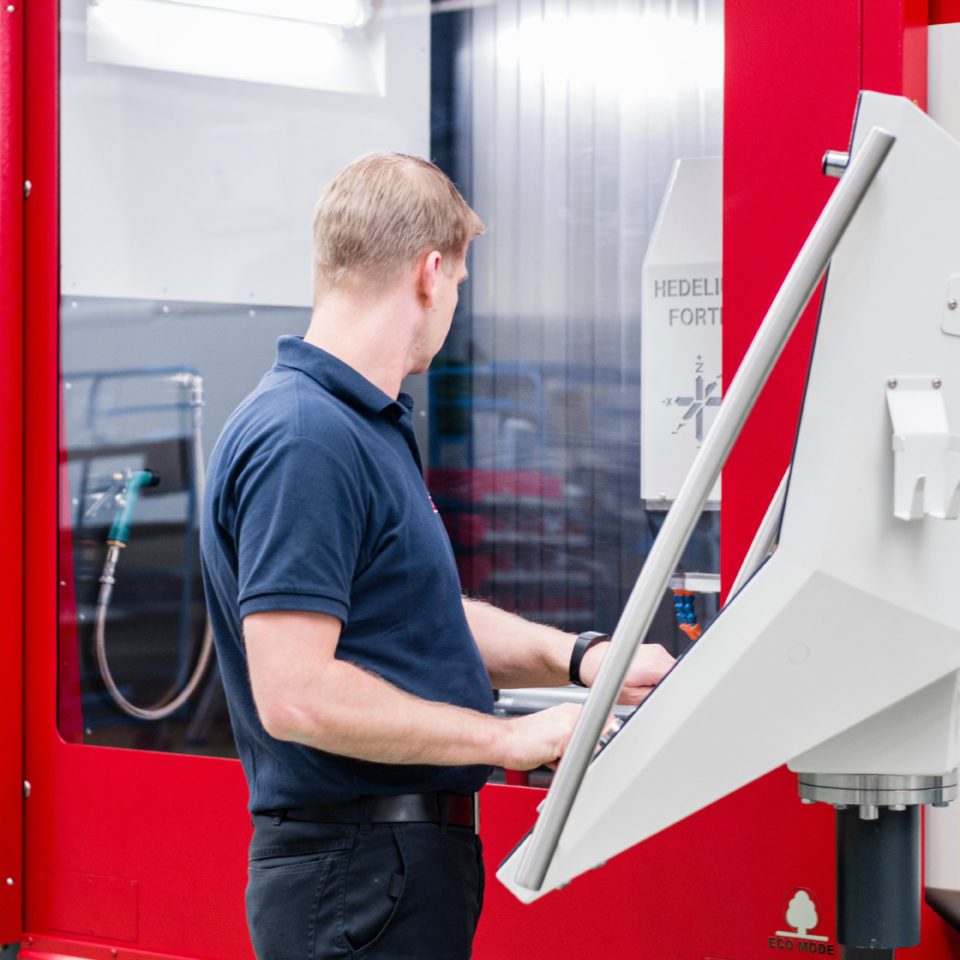

Vertikální obráběcí CNC centrum HEDELIUS FORTE 65 Single 1320

Jedná se o malé obráběcí centrum s pojízdným stojanem, pevným stolem  a velkým zásobníkem nástrojů obsluhovatelným z přední strany stroje. Použitím upínacích systémů s nulovým bodem lze výrazně zkrátit dobu nastavení tohoto 3osého obráběcího centra. Tento doplněk je užitečný zejména při kusové až středně velké sériové výrobě. Mezi další opce patří například 3D optimalizace výroby forem nebo 3D infračervené měřicí sondy pro automatické skenování obrobků a nezávislé nastavení specifikací zpracování v případě rozměrových odchylek.

Hlavní charakteristiky

  • Velkorysá délka pojezdu v ose X 1320 mm
  • Velká délka pojezdu v ose Z 600 mm
  • Přímý odměřovací systém jako standard
  • Plně uzavřený pracovní prostor

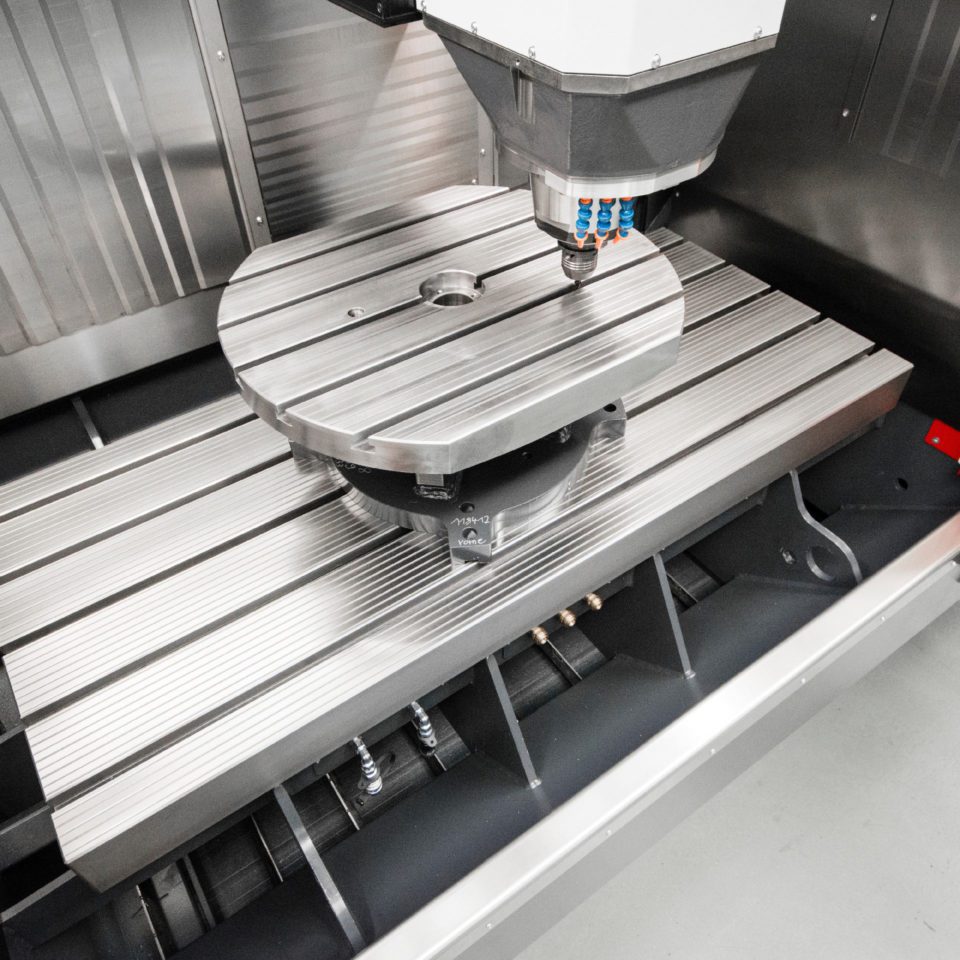

  • Velmi tuhý, pevný pracovní stůl
  • Vertikální nerezové kryty pro optimální odvod třísek
  • Pojízdný stojan z vysoce kvalitní litiny
  • Zásobník nástrojů s 55 místy s možností obsluhu během hlavního výrobního procesu

Doporučené příslušenství

  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • Výkonná kapalinou chlazená vřetena volitelně s různými variantami rychlosti a výkonu, stejně jako rozhraní SK, BT nebo HSK

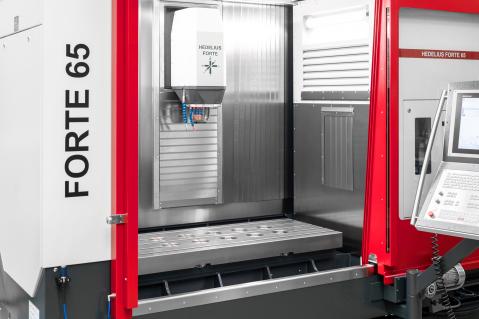

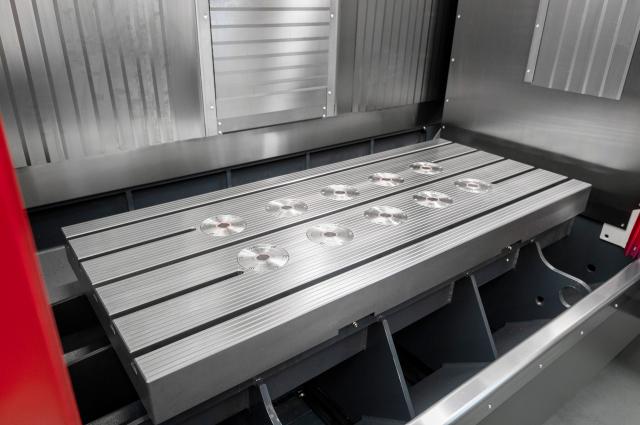

  • ZeroClamp system nulový upínací systém integrovaný do pevného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • Inovativní technologie posuvů 3D FORMINGSTAR výrazně zvyšuje výkon, zajišťuje zvýšenou plynulost a perfektní kvalitu povrchu obrobku
  • Automatizace s paletizačním nebo robotickým systémem výrazným způsobem zvyšuje produktivitu stroje a výrazně snižuje náklady na obsluhu stroje.
  • Digitální technologie Průmysl 4.0 optimalizace výrobního procesu díky softwarovému řešení, které zvýší vaši efektivitu, přesnost a produktivitu.
Technické parametry
X-, Y-, Z-pojezd
1320 x 650 x 600 mm
Počet otáček
14000 / 15000 / 18000 / 24000 ot/min
Výkon vřetena
22 / 29 / 30 / 35 / 50 kW
Počet nástrojů
65 / 245 / 329 (max.)
Upínací kužel vřetena
SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Řídicí systém
Heidenhain / Sinumerik
Upínací pracovní plocha
1500 x 650 mm
Zatížení stolu
1200 / 2000 kg

Video

Fotogalerie

Doporučené příslušenství

Záložní (standby) zásobník pro 180 nástrojů
ZeroClamp system
Výkonná kapalinou chlazená vřetena
Inovativní technologie posuvů 3D FORMINGSTAR
Digitální technologie Průmysl 4.0
Automatizace s paletizačním nebo robotickým systémem

    Vertikální obráběcí CNC centrum HEDELIUS ACURA 50 EL Vertikální obráběcí CNC centrum HEDELIUS

    Vertikální obráběcí CNC centrum HEDELIUS ACURA 50 EL

    Stroj ACURA 50 EL je vybaven 4 rotačními upínacími hnízdy pro automatické upnutí palety pomocí pneumatického systému. Nulový upínací systém a nebo silový upínací systém můžou být automaticky řízeny. Nakládací prostor na pravé straně stroje má rozměry cca 840 x 580 mm. Pneumatické aktivování nerezových krytů dveří umožňuje automatické nakládání bez zásahu do pracovního prostoru stroje.

    Hlavní charakteristiky

    • Automatizace s paletizačním nebo robotickým systémem
    • Nakládání z pravé strany stroje
    • Pneumaticky ovládané nakládací dveře z nerezové oceli
    • Připravené rozhraní automatizace
    • Výška bočního otvoru pro nakládku cca 840 mm
    • Pro běžně dostupné paletizační systémy nebo robotické systémy
    • Plné krytování pracovní plochy
    • 4 upínací body pro upnutí palety ovládané pneumaticky

    Doporučené příslušenství

    • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a olejovací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
    • Optimalizovaný odvod třísek a oplach pracovního prostoru pro automatický provoz bez zásahu obsluhy
    • Standardní rozhraní pro poskytovatele automatizaceelektrické rozhraní je nabízeno jak pro připojení různých paletizačních systémů, tak pro robotickou výměnu

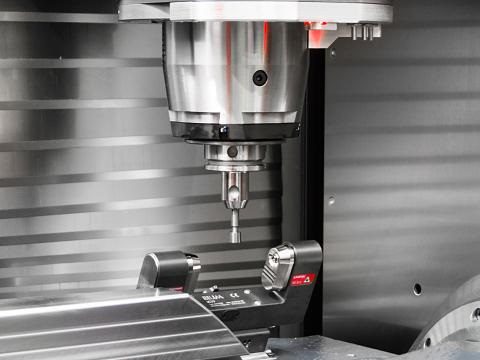

    • Laserový systém pro automatické měření délky a průměru nástroje nebo zlomení nástroje
    • Zrcadlové provedení Acura 50 EL a Acura 65 EL umožňuje automatickou obsluhu dvou strojů z jednoho paletizačního nebo robotizačního systému.
    Technické parametry
    X-, Y-, Z-pojezd
    500 x 550/370 x 550 mm
    Rozsah naklápění
    +30° až -115°
    Počet otáček
    14000 / 18000 / 24000 min-1
    Výkon vřetena
    22 / 29 / 30 / 35 kW
    Počet nástrojů
    55 / 80 / 235 / 319 (max.)
    Upínací kužel nástroje
    SK40 / BT40 / HSK A63
    Rychloposuvy os X-, Y-, Z-
    40 / 40 / 40 m/min
    Odměřovací systém
    přímý
    Řídicí systém
    Heidenhain / Sinumerik
    Průměr otočného stolu
    500 x 430 mm
    Zatížení otočného stolu
    300 kg
    Točný průměr
    Ø 550 mm

    Video

    Fotogalerie

    Doporučené příslušenství

    Záložní (standby) zásobník pro 180 nástrojů
    Optimalizovaný odvod třísek a oplach pracovního prostoru
    Standardní rozhraní pro poskytovatele automatizace
    Laserový systém
    Zrcadlové provedení Acura 50 EL a Acura 65 EL

      Vertikální obráběcí CNC centrum HEDELIUS ACURA 50 Vertikální obráběcí CNC centrum HEDELIUS

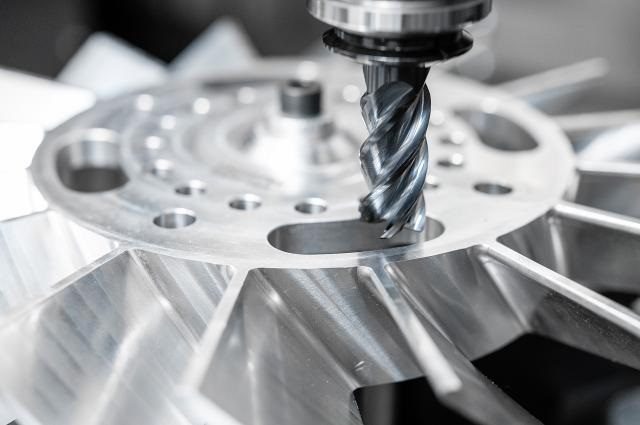

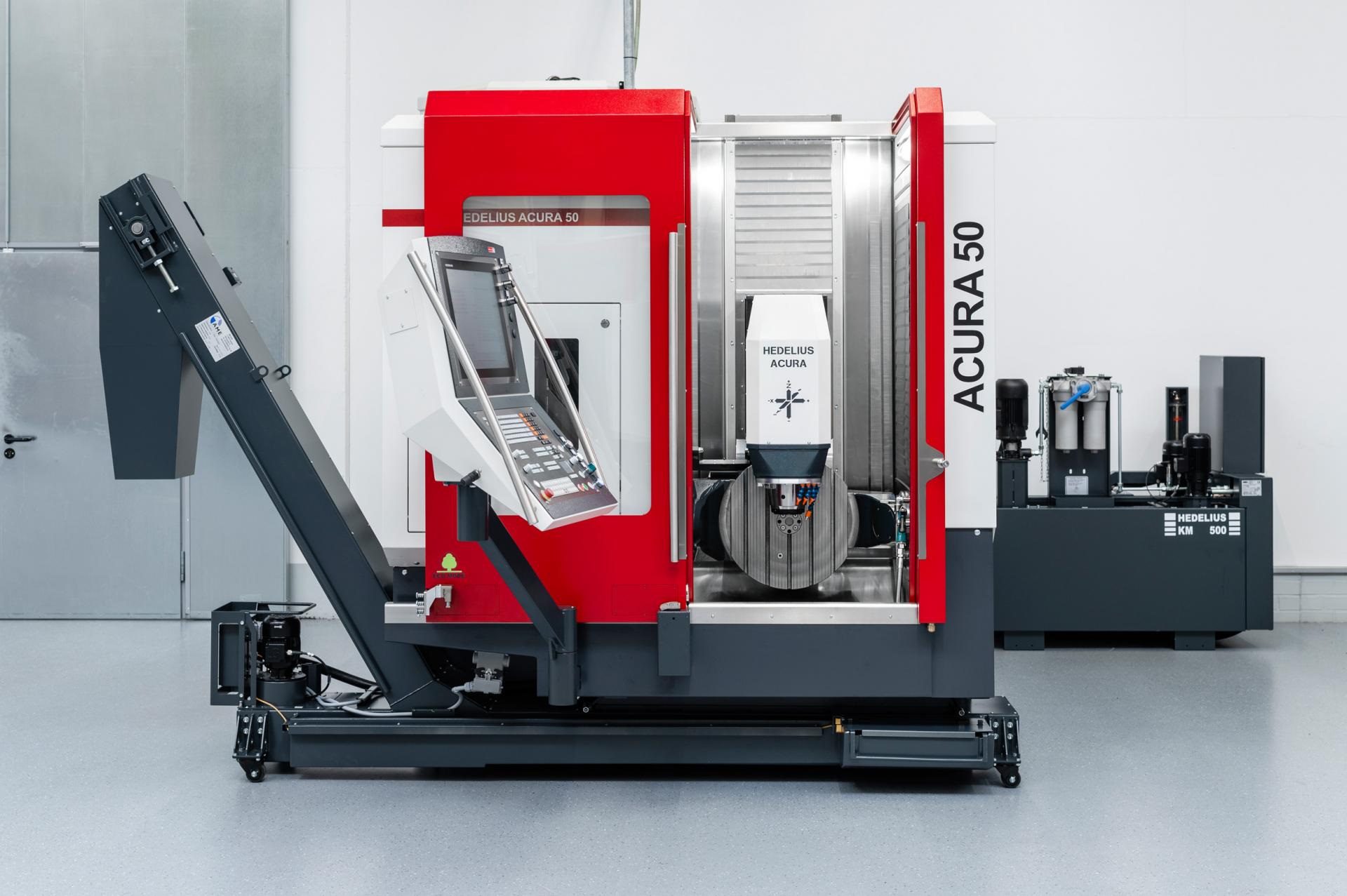

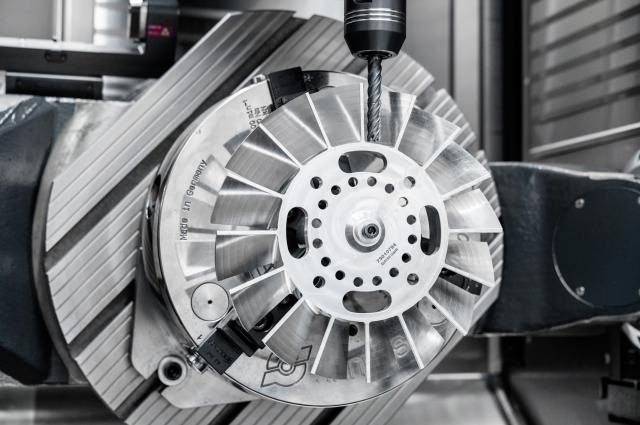

      Vertikální obráběcí CNC centrum HEDELIUS ACURA 50

      ACURA 50 nabízí větší přesnost při menších rozměrech. Vibrace jsou eliminovány konstantním vedení osy Y v kombinaci s tuhým žebrováním posuvných saní ze šedé litiny. Otočný/naklápěcí stůl je uložený ze dvou stran a osa Z je speciálně chráněná proti teplotním deformacím. Tyto a mnoho dalších detailů zvyšují kvalitu obrábění, současně jsou rozměry 5osého obráběcího centra díky speciální konstrukci extrémně malé.

      Hlavní charakteristiky

      • Délka pojezdu v ose Z 550 mm
      • Otočný/naklápěcí stůl uložený ze dvou stran pro vysoce přesný řezný výkon
      • Přímý pohon v ose C provedení bez vůle
      • Pojízdný stojan s pevnou konzolou vřeteníku osy Y
      • Automatický zásobník pro 55 nebo 80 pozic obsluhovatelný z přední strany stroje
      • Optimalizovaný odvod třísek díky svislému krytování z nerezové oceli
      • Dopravník třísek na kolečkách může být vysunut před stroj, čímž se ušetří zástavbové rozměry
      • Nízký profil, úzká konstrukce
      a50-gross_950_2

      Doporučené příslušenství

      • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
      • Výkonná kapalinou chlazená vřetena volitelně s různými variantami rychlosti a výkonu, stejně jako rozhraní SK, BT nebo HSK
      • ZeroClamp system nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
      • Inovativní technologie posuvů 3D FORMINGSTAR výrazně zvyšuje výkon, zajišťuje zvýšenou plynulost a perfektní kvalitu povrchu obrobku
      • 3D set KinematicsOpt funkce pro automatické měření a kompenzaci jednotky otočného/ sklopného stolu včetně kalibračního nástroje.
      • Digitální technologie Průmysl 4.0 optimalizace výrobního procesu díky softwarovému řešení, které zvýší vaši efektivitu, přesnost a produktivitu.
      Technické parametry
      X-, Y-, Z-pojezd
      500 x 550/370 x 550 mm
      Rozsah naklápění
      +30° až -115°
      Počet otáček
      14000 / 18000 / 24000 min-1
      Výkon vřetena
      22 / 29 / 30 / 35 kW
      Počet nástrojů
      55 / 80 / 235 / 319 (max.)
      Upínací kužel nástroje
      SK40 / BT40 / HSK A63
      Rychloposuvy os X-, Y-, Z-
      40 / 40 / 40 m/min
      Odměřovací systém
      přímý
      Řídicí systém
      Heidenhain / Sinumerik
      Průměr otočného stolu
      500 x 430 mm
      Zatížení otočného stolu
      300 kg
      Točný průměr
      Ø 550 mm

      Video

      Fotogalerie

      Doporučené příslušenství

      Záložní (standby) zásobník pro 180 nástrojů
      Výkonná kapalinou chlazená vřetena
      ZeroClamp system
      Inovativní technologie posuvů 3D FORMINGSTAR
      3D set KinematicsOpt
      Digitální technologie Průmysl 4.0

        Vertikální obráběcí CNC centrum HEDELIUS ACURA 85 EL Vertikální obráběcí CNC centrum HEDELIUS

        Vertikální obráběcí CNC centrum HEDELIUS ACURA 85 EL

        Stroj ACURA 85 EL je vybaven 4 rotačními upínacími hnízdy pro automatické upnutí palety pomocí pneumatického systému. Nulový upínací systém a nebo silový upínací systém můžou být automaticky řízeny. Nakládací prostor na levé straně stroje má rozměry cca 1100 x 720 mm. Pneumatické aktivování nerezových krytů dveří umožňuje automatické nakládání bez zásahu do pracovního prostoru stroje. Elektrické rozhraní je nabízeno jak pro připojení různých paletizačních systémů, tak pro robotickou výměnu (na vyžádání).

        Hlavní charakteristiky

        • Automatizace s paletizačním nebo robotickým systémem
        • Připravené rozhraní automatizace
        • Výška otvoru pro nakládku cca 1100 mm
        • Automatické nakládání z levé strany stroje
        • Vhodné pro dostupné paletizační systémy nebo robotické systémy
        • Pneumaticky ovládané nákladní dveře z nerezové oceli
        • 4 upínací body pro upnutí palety ovládané pneumaticky

        Doporučené příslušenství

        • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a olejovací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
        • Optimalizovaný odvod třísek a oplach pracovního prostoru pro automatický provoz bez zásahu obsluhy
        • Standardní rozhraní pro poskytovatele automatizaceelektrické rozhraní je nabízeno jak pro připojení různých paletizačních systémů, tak pro robotickou výměnu

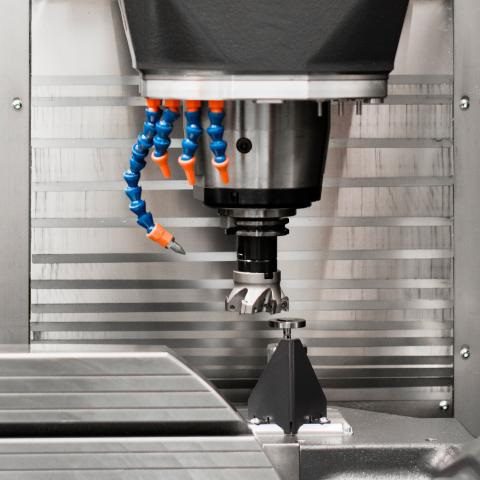

        • Laserový systém pro automatické měření délky a průměru nástroje nebo zlomení nástroje
        • Zrcadlové provedení Acura 50 EL a Acura 85 EL umožňuje automatickou obsluhu dvou strojů z jednoho paletizačního nebo robotizačního systému.
        Technické parametry
        X-, Y-, Z-pojezd
        900 x 850/600 x 700 mm
        Rozsah naklápění
        +30° až -115°
        Počet otáček
        14000 / 15000 / 18000 / 24000 min-1
        Výkon vřetena
        22 / 30 / 35 / 37 / 50 kW
        Počet nástrojů
        80 / 260 / 344 (max.)
        Upínací kužel nástroje
        SK40 / BT40 / HSK A63
        Rychloposuvy os X-, Y-, Z-
        40 / 40 / 40 m/min
        Odměřovací systém
        přímý
        Řídicí systém
        Heidenhain / Sinumerik
        Průměr otočného stolu
        850 x 750 mm
        Zatížení otočného stolu
        1000 kg
        Točný průměr
        Ø 900 mm

        Video

        Fotogalerie

        Doporučené příslušenství

        Záložní (standby) zásobník pro 180 nástrojů
        Optimalizovaný odvod třísek a oplach pracovního prostoru
        Standardní rozhraní pro poskytovatele automatizace
        Laserový systém
        Zrcadlové provedení Acura 50 EL a Acura 85 EL

          Vertikální obráběcí CNC centrum HEDELIUS ACURA 85 Vertikální obráběcí CNC centrum HEDELIUS

          Vertikální obráběcí CNC centrum HEDELIUS ACURA 85

          Oboustranně uložený otočný/naklápěcí stůl a koncepce s pojízdným stojanem zaručují stabilitu tohoto 5osého obráběcího centra. S pojezdy 900 x 850 x 700 mm (X / Y / Z), upínací plochou Ø 850 x 750 mm a přípustnou upínací hmotností 1 000 kg je stroj ACURA 85 vhodný také pro obrábění velkých a těžkých dílů, zejména při výrobě nástrojů a forem.

          Hlavní charakteristiky

          • Rozsah pojezdů 900 x 850 x 700 mm (X/Y/Z)
          • Otočný/naklápěcí stůl podepřený ze dvou stran pro vysoce přesný řezný výkon
          • Automatický zásobník pro 80 nástrojů obsluhovatelný z přední strany stroje
          • Kompletní zakrytování pracovního prostoru pro čisté pracovní prostředí
          • Upínací plocha umístěna v přední části pro lepší přístup
          • Nízký profil, úzká konstrukce

          Doporučené příslušenství

          • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
          • Výkonná kapalinou chlazená vřetena volitelně s různými variantami rychlosti a výkonu, stejně jako rozhraní SK, BT nebo HSK
          • ZeroClamp system nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
          • Inovativní technologie posuvů 3D FORMINGSTAR výrazně zvyšuje výkon, zajišťuje zvýšenou plynulost a perfektní kvalitu povrchu obrobku
          • 3D set KinematicsOpt funkce pro automatické měření a kompenzaci jednotky otočného/ sklopného stolu včetně kalibračního nástroje.
          • Digitální technologie Průmysl 4.0 optimalizace výrobního procesu díky softwarovému řešení, které zvýší vaši efektivitu, přesnost a produktivitu.
          Technické parametry
          X-, Y-, Z-pojezd
          900 x 850/600 x 700 mm
          Rozsah naklápění
          +30° až -115°
          Počet otáček
          14000 / 15000 / 18000 / 24000 min-1
          Výkon vřetena
          22 / 30 / 35 / 37 / 50 kW
          Počet nástrojů
          80 / 260 / 344 (max.)
          Upínací kužel nástroje
          SK40 / BT40 / HSK A63
          Rychloposuvy os X-, Y-, Z-
          40 / 40 / 40 m/min
          Odměřovací systém
          přímý
          Řídicí systém
          Heidenhain / Sinumerik
          Průměr otočného stolu
          850 x 750 mm
          Zatížení otočného stolu
          1000 kg
          Točný průměr
          Ø 900 mm

          Video

          Fotogalerie

          Doporučené příslušenství

          Záložní (standby) zásobník pro 180 nástrojů
          Výkonná kapalinou chlazená vřetena
          ZeroClamp system
          Inovativní technologie posuvů 3D FORMINGSTAR
          3D set KinematicsOpt
          Digitální technologie Průmysl 4.0
