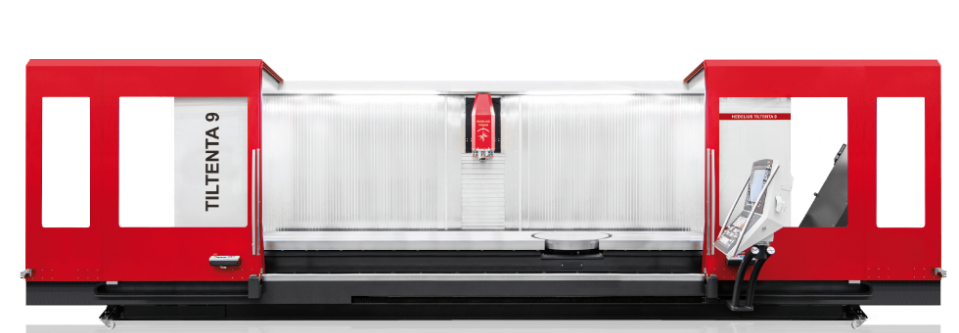

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 9 4600

S pojezdy 4600 x 900 x 900 mm (osy X/Y/Z) nabízí T9 4600 spoustu místa pro různorodá obrábění. Ať už je to vertikální obrábění obrobků až do délky 4600 mm nebo výkonné 3 a 5osé obrábění sériových dílů v děleném pracovním prostoru. Plně otočné hlavní vřeteno umožňuje vícestranné obrábění díky 5osému simultánnímu obrábění. Díky této všestrannosti se T9 používá v strojírenství, při výrobě nástrojů a forem, při obrábění hřídelí a válců a v leteckém průmyslu.

Hlavní charakteristiky

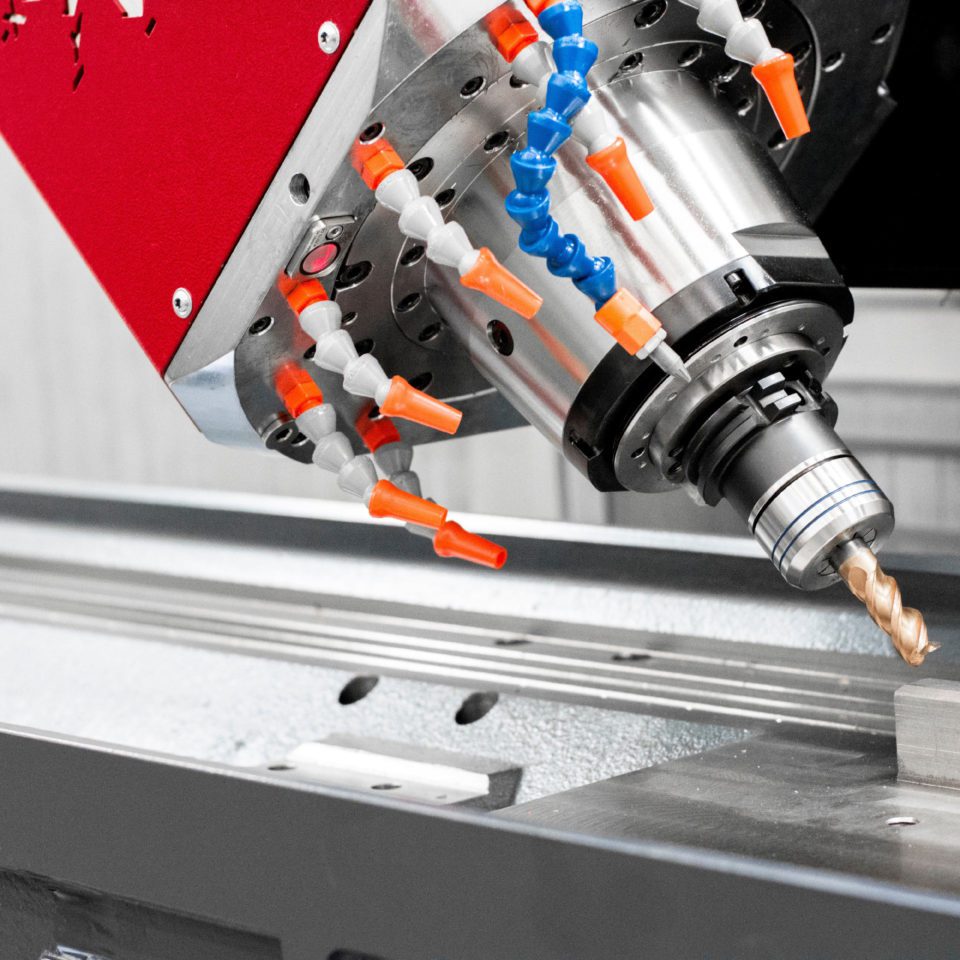

  • Univerzální obráběcí centrum s naklápěcím hlavním vřetenem umožňující 5osé obrábění
  • Obrábění obrobků o délce až 4600 mm
  • Čelní obrábění až do cca 3600 mm
  • Zatížení stolu až 4000 kg

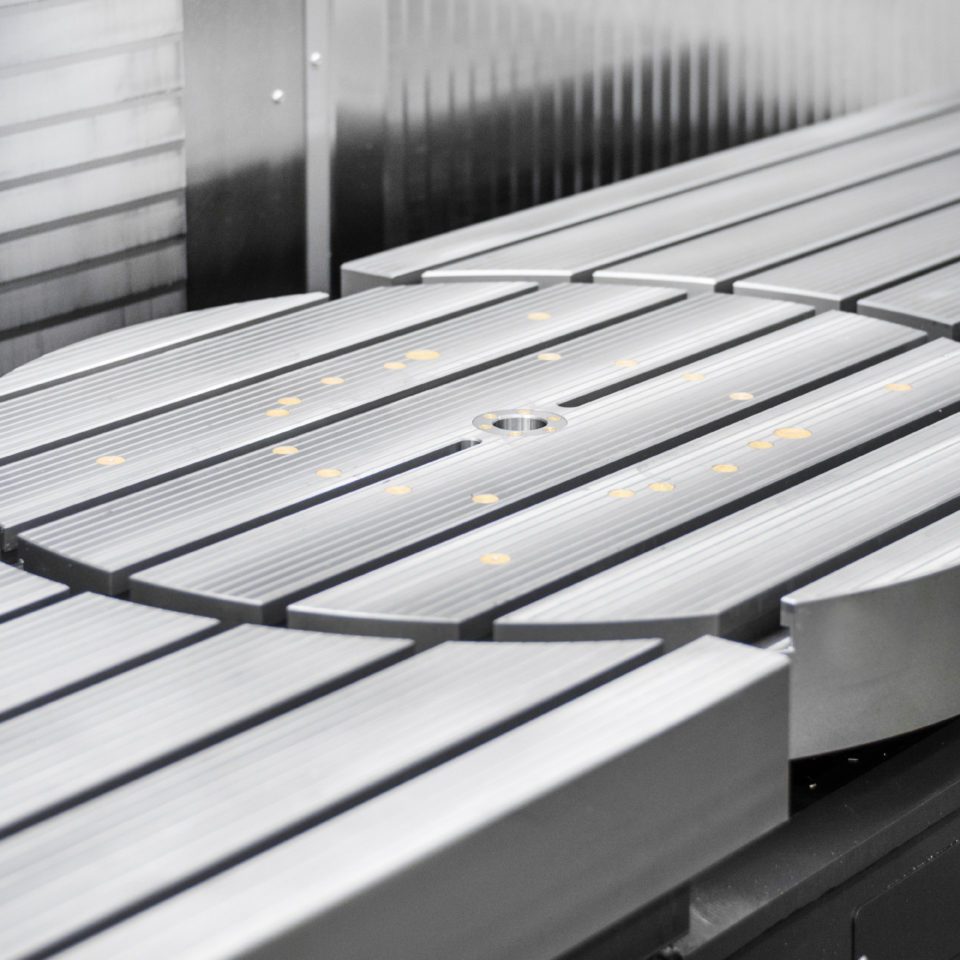

  • Opčně s integrovaným NC otočným stolem se zatížením až 1800 kg a točným průměrem až 1250 mm
  • Opčně 3 a 5osé obrábění v rozděleném pracovním prostoru
  • Robustní konstrukce
  • Nejvyšší přesnost je zaručena prostřednictvím čtyř posuvných os nástroje a jedné osy obrobku
  • Rychlá výměna nástrojů
  • Ergonomická konstrukce pracovního prostoru

Doporučené příslušenství

  • Efektivní obrábění v rozděleném pracovním prostoru
    Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí

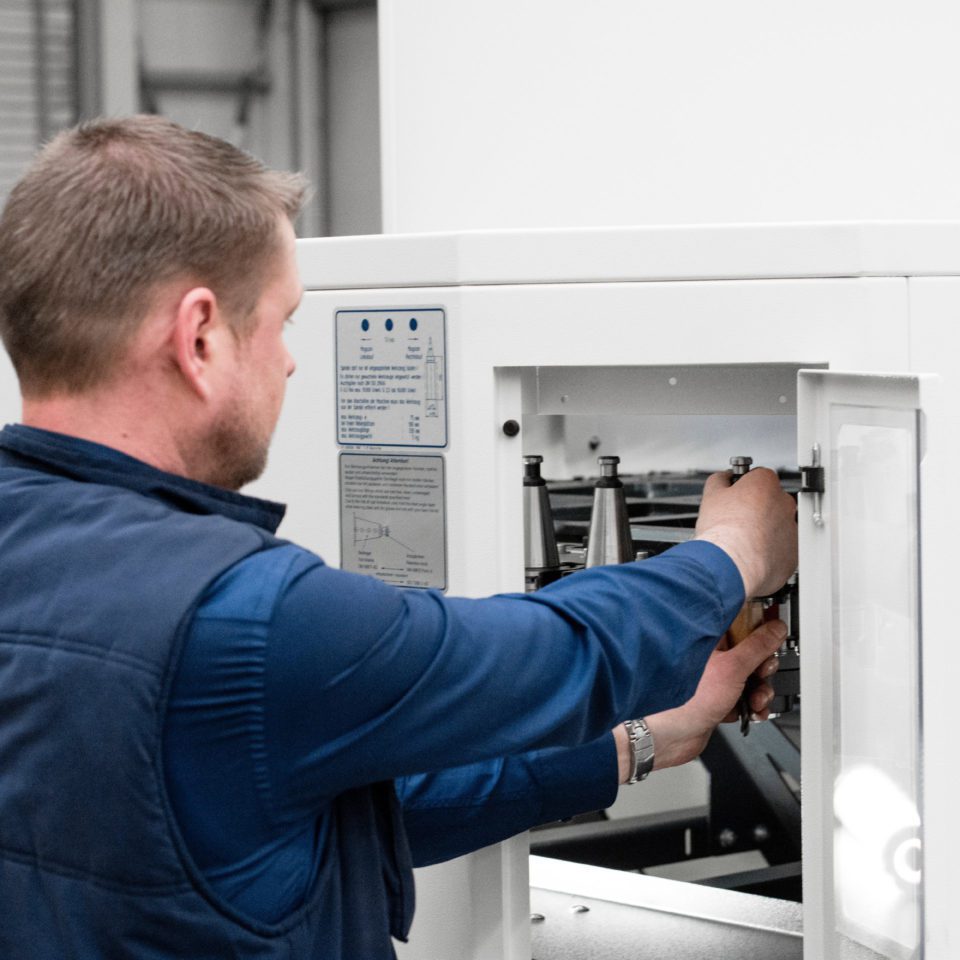

  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
  • ZeroClamp system
    Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků
  • Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry
X-, Y-, Z-pojezd
4600/4030 x 900 x 900/1005 mm
Rozsah naklápění
-5 – +98°/-98° – +98°
Rozdělení pracovního prostoru
2 x 2025 mm
Počet otáček
14000/15000/18000 ot/min
Výkon vřetena
22/29/35/50 kW
Upínací kužel vřetena
SK 40/HSK A63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý

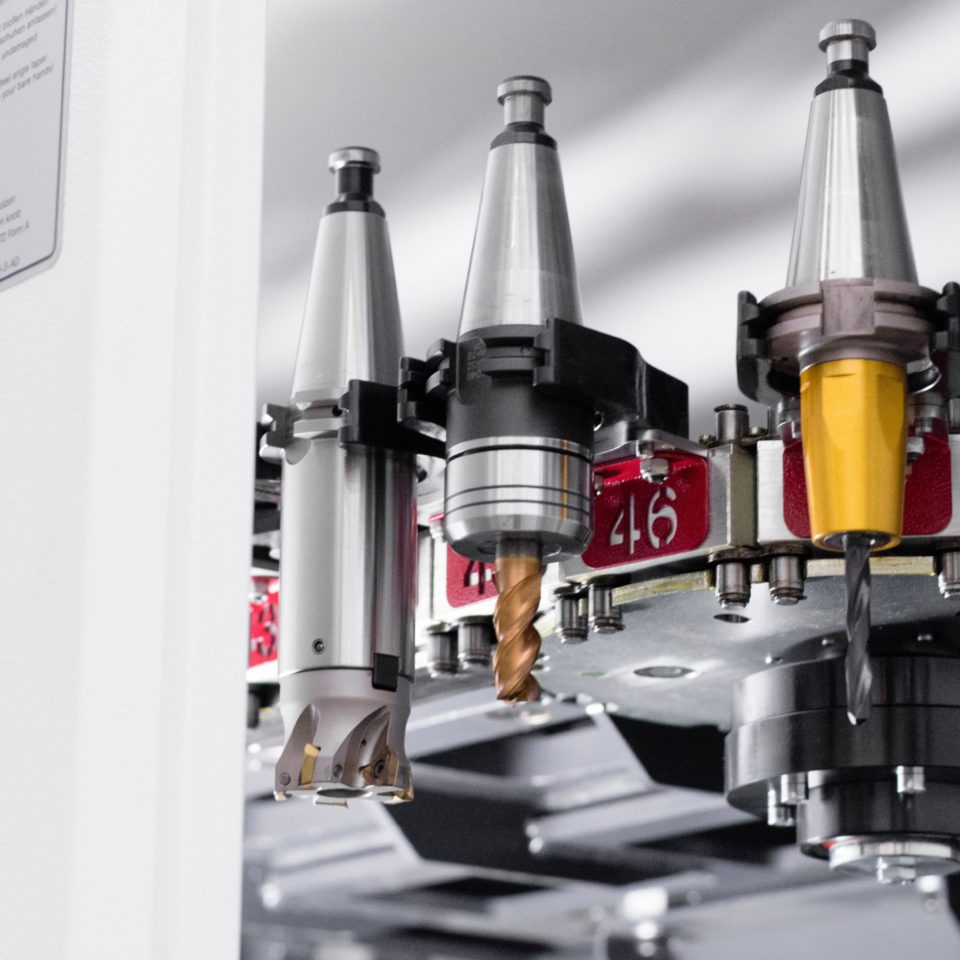

Počet nástrojů
60 / 240 (max.)

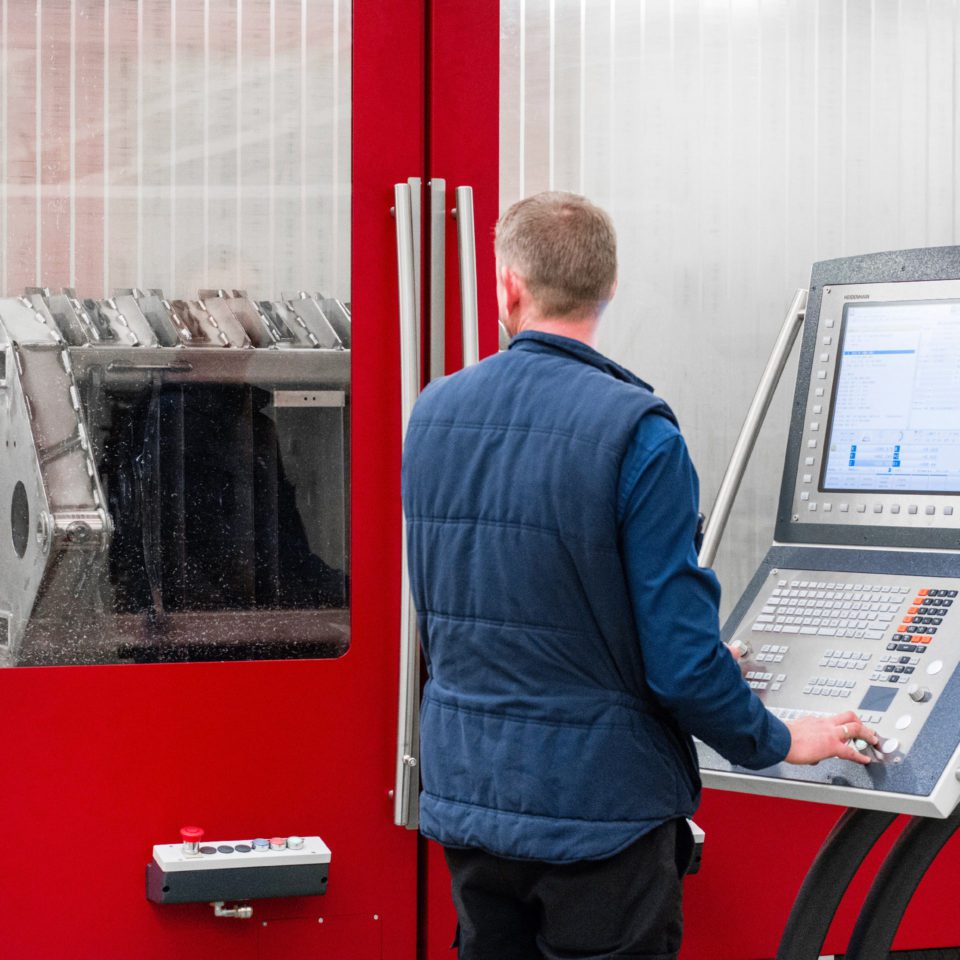

Řídicí systém
Heidenhain TNC 640 / Sinumerik 840 D
Upínací plocha NC otočného stolu
Ø 900 mm
Nosnost stolu
5000 kg
Točný průměr stolu
Ø 1250 mm
