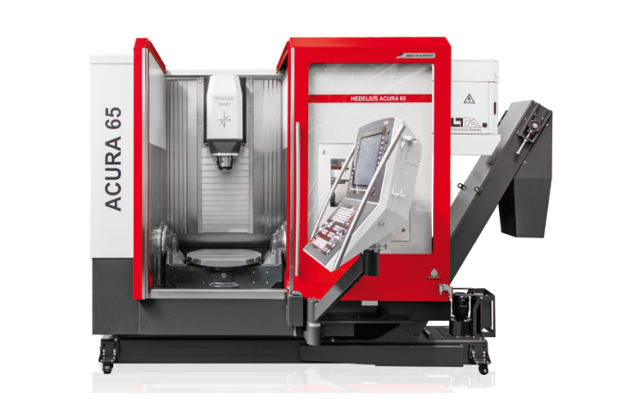

Vertikální obráběcí CNC centrum HEDELIUS ACURA 65
Vysoce výkonné obráběcí centrum ACURA 65 přesvědčí zejména tam, kde je potřeba v omezeném prostoru obrobit obrobek z několika stran s vysokou přesností. Díky úzké konstrukci a nízkému profilu může být stroj integrovaný v podstatě v jakékoli obrobně. Rozšířené příslušenství může být využito k přizpůsobení stroje různým obráběcím operacím.
Hlavní charakteristiky
- Pojezd v ose Z 600 mm
- Otočný/naklápěcí stůl uložený ze dvou stran pro vysoce přesný řezný výkon
- Pojízdný stojan s pevnou konzolou vřeteníku osy Y
- Automatický zásobník pro 65 pozic obsluhovatelný z přední strany stroje
- Optimalizovaný odvod třísek díky svislému krytování z nerezové oceli
- Dopravník třísek na kolečkách může být vysunut před stroj čímž se ušetří zástavbové rozměry
- Nízký profil, úzká konstrukce
Doporučené příslušenství
- Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
- Výkonná kapalinou chlazená vřetena volitelně s různými variantami rychlosti a výkonu, stejně jako rozhraní SK, BT nebo HSK
- ZeroClamp system nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
- Inovativní technologie posuvů 3D FORMINGSTAR výrazně zvyšuje výkon, zajišťuje zvýšenou plynulost a perfektní kvalitu povrchu obrobku
- 3D set KinematicsOpt funkce pro automatické měření a kompenzaci jednotky otočného/ sklopného stolu včetně kalibračního nástroje.
- Digitální technologie Průmysl 4.0 optimalizace výrobního procesu díky softwarovému řešení, které zvýší vaši efektivitu, přesnost a produktivitu.
Technické parametry | |
---|---|
X-, Y-, Z-pojezd | 700 x 650/465 x 600 mm |
Rozsah naklápění | +30° až -115° |
Počet otáček | 14000 / 15000 / 18000 / 24000 min-1 |
Výkon vřetena | 22 / 29 / 30 / 35 / 50 kW |
Počet nástrojů | 65 / 90 / 245 / 329 (max.) |
Upínací kužel nástroje | SK40 / BT40 / HSK A63 |
Rychloposuvy os X-, Y-, Z- | 40 / 40 / 40 m/min |
Odměřovací systém | přímý |
Řídicí systém | Heidenhain / Sinumerik |
Průměr otočného stolu | 650 x 540 mm |
Zatížení otočného stolu | 500 kg |
Točný průměr | Ø 700 mm |
