Vertiram TT

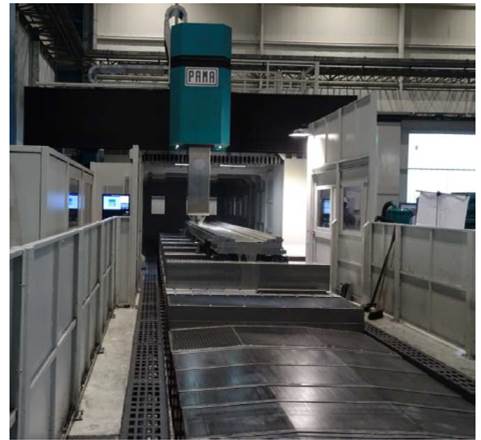

VERTIRAM TT

Vertikální CNC obráběcí centrum

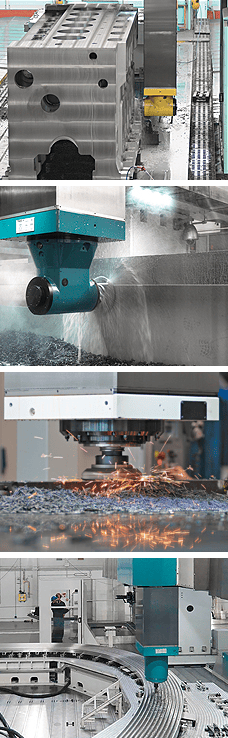

Toto vertikální portálové obráběcí centrum je dokonalým řešením pro rozměrné nebo těžké komponenty, jejichž obrábění je nejlepší pomocí vertikálního vřetena. Nespočet vyvrtávacích, frézovacích a soustružnických operací může být provedeno na jedno upnutí bez nutnosti dalšího přepínání obrobku. Portálové obráběcí centrum Vertiram TT má pohyblivý stůl a může být v provedení s pevným nebo pohyblivým příčníkem a doplněno na přání o karuselový stůl. Jedná se o vyvrtávací, frézovací a soustružnický stroj pro multifunkční operace. Toto portálové obráběcí centrum může být v případě speciálních přání zákazníků doplněno širokou škálou karuselových stolů s nosností od 25000 do 300000 kg, širokou řadou hlav (univerzální hlavy, 5osé CNC hlavy a také hlavy upravené podle potřeb řešení), výměníky nástrojů a dalším příslušenstvím, které zajišťuje potřeby pro nejnáročnější požadavky.

Obory využití:

  • letectví
  • formy a nástroje
  • těžební průmysl
  • naftové motory
  • energetika
  • všeobecné strojírenství

Řada Vertiram TT má tyto parametry:

  • vyvrtávání, frézování a soustružení
  • provedení s pohyblivými stojany
  • průchodnosti mezi stojany 2100 – 10100 mm
  • průchodnost pod vřetenem 1700 – 5500 mm
  • posuv smykadla (osa Z) 1300 – 2500 mm

Vertiram 1000-TT, 2000-TT, 3000-TT, 4000-TT

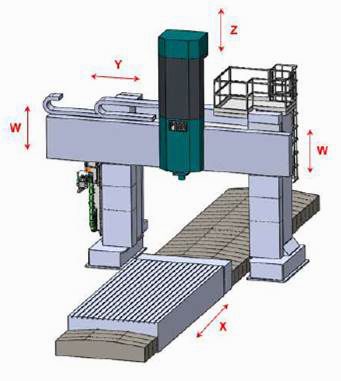

Pracovní rozjezdy
Průchodnost mezi stojany
mm
2100 – 5100
Průchodnost pod vřetenem (AL200)
mm
2000 – 5500
X osa (stůl)
mm
5000 – 13000
Y osa (vřeteník)
mm
2500 – 6600
Z osa (smykadlo)
mm
1300 – 2500
W osa (příčník – opce)
mm
1100 – 3600
Stůl (deskové pole)
Stůl (deskové pole) šířka
mm
1500 – 4000
Stůl délka
mm
4000 – 12000
Nosnost
kg
15000 – 200000
Vřeteník
Průřez smykadla
mm
500 x 500 – 590 x 590
Max. otáčky vřetena
ot/min
3000 – 7000
Převodový rozsah vřetena
Přímý pohon / 4
Max. výkon vřetena (S1)
kW
45 – 103
Max. krouticí moment vřetena (S1)
Nm
800 – 10730
Pracovní posuvy os
Rychloposuvy os X, Y, Z, W / pracovní posuvy
mm/min
až 40000
Rychloposuv osy W / pracovní posuv
mm/min
3000 – 4000

Fotogalerie

FA

FA

Pětiosé portálové obráběcí centrum pro přesný výkon při obrábění forem a dokončovacích operacích

  • Pojezdy v ose X: 3,1/3,2/4,1/4,2/5,2/6,2/8,2 m
  • Pojezdy v ose Y: 2,7/3,3 m
  • Pojezdy v ose Z: 1000/1200 mm
  • Průchodnost mezi stojany: 2100/2700 mm
  • Nosnost stolu: 10 000-24 000 Kg
  • Pracovní posuv: 10 m/min
  • Otáčky vřetena: 12 000/20 000 ot/min
  • Válečkové lineární vedení XYZ

Technické parametry

FA-3127
FA-4127
FA-3233
FA-4233
FA-5233
FA-6233
FA-8233
Osa X
mm
3100
4100
3200
4200
5200
6200
8200
Osa Y
mm
2700
2700
3300
3300
3300
3300
3300
Osa Z
mm
1000 (1200)
1000 (1200)
1000 (1200)
1000 (1200)
1000 (1200)
1000 (1200)
1000 (1200)
Pracovní plocha stolu
mm
3000 x 1800
4000 x 1800
3000 x 2450
4000 x 2450
5000 x 2450
6000 x 2450
8000 x 2450
Max. zatížení
kg
10000
12000
13000
16000
20000
22000
24000
Základní výkon vřetena (S1/S6 30 min)*
kW
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
Počet otáček*
ot/min
12000 (20000)
12000 (20000)
12000 (20000)
12000 (20000)
12000 (20000)
12000 (20000)
12000 (20000)
Pracovní posuv
mm/min
1 – 10000
1 – 10000
1 – 10000
1 – 10000
1 – 10000
1 – 10000
1 – 10000
Rychloposuv v ose X
m/min
24
18
24
18
12,5
10
8
Rychloposuv v ose Y
m/min
18
18
15
15
15
15
15
Rychloposuv v ose Z
m/min
15
15
15
15
15
15
15

*Výkonnější modely na vyžádání

Video

Fotogalerie

BM

BM

Portálové obráběcí centrum s pohyblivým příčníkem speciálně navrženo pro obrábění velkých obrobků

  • Pojezdy v ose X: 4,2/5,2/6,2/8,2/10,2 m
  • Pojezdy v ose Y: 3,0/3,5/3,7/4,2 m
  • Pojezdy v ose Z: 1000/1200/1400 mm
  • Pojezd v ose W: 1000/1200 mm
  • Průchodnost mezi stojany: 3500/3500 mm
  • Nosnost stolu: 20 000-36 000 Kg
  • Pracovní posuv: 7 m/min
  • Otáčky vřetena: 3000/4000/5500/6000/8000/10 000 ot/min
  • Válečkové lineární vedení XZ, kluzné vedení YW

Technické parametry

BM-4230/4237
BM-5230/5237
BM-6230/6237
BM-4235/4242
BM-5235/5242
BM-6235/6242
Osa X
mm
4200
5200
6200
4200
5200
6200
Osa Y
mm
3000/3700
3000/3700
3000/3700
3500/4200
3500/4200
3500/4200
Osa Z
mm
1000 (1200, 1400)
1000 (1200, 1400)
1000 (1200, 1400)
1000 (1200, 1400)
1000 (1200, 1400)
1000 (1200, 1400)
Osa W
mm
1000 (1200, 1500)
1000 (1200, 1500)
1000 (1200, 1500)
1000 (1200, 1500)
1000 (1200, 1500)
1000 (1200, 1500)
Pracovní plocha stolu
mm
4000 x 2600
5000 x 2600
6000 x 2600
4000 x 3000
5000 x 3000
6000 x 3000
Max. zatížení
kg
20000
24000
28000
20000
24000
28000
Základní výkon vřetena (S1/S6 30 min)*
kW
22/26 (30/37)
22/26 (30/37)
22/26 (30/37)
22/26 (30/37)
22/26 (30/37)
22/26 (30/37)
Počet otáček* (dvoustupňová převodovka)
ot/min
22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
Počet otáček* (přímý pohon)
ot/min
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
Pracovní posuv
mm/min
X, Y, Z = 7000 W = 1000
X, Y, Z = 7000 W = 1000
X, Y, Z = 7000 W = 1000
X, Y, Z = 7000 W = 1000
X, Y, Z = 7000 W = 1000
X, Y, Z = 7000 W = 1000
Rychloposuv v ose X
m/min
10
10
8
10
10
8
Rychloposuv v ose Y
m/min
10
10
10
10
10
10
Rychloposuv v ose Z
m/min
12
12
12
12
12
12
Rychloposuv v ose W
m/min
2
2
2
2
2
2

*Výkonnější modely na vyžádání

Video

Fotogalerie

VF

VF

Portálové obráběcí centrum s jezdícím stolem pro 3osé až 5stranné obrábění

Stroj VF je tříosé CNC portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Na všech lineárních osách je kluzné vedení, které maximálně utlumí vzniklé vibrace při obrábění. Stroj je vhodný pro silové obrábění.

  • 5stranné obrábění s použitím hlav
  • Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
  • Automatická výměna nástrojů
  • Osa X od 3200 do 5200 mm
  • Osa Y 2300 / 2600 mm
  • Osa Z 920 / 1020 mm
  • Speciální šikmá konstrukce příčníku a saní pro vřeteník zvyšuje tuhost stroje
  • Stojany o rozměru 452 x 1000 mm
  • Řídicí systémy Heidenhein, Siemens, Fanuc

Technické parametry

VF-3000
VF-4000
VF-5000
VF-3026
VF-4026
VF-5026
Osa X (kluzné vedení)
mm
3200
4200
5200
3200
4200
5200
Osa Y (kluzné vedení)
mm
2300
2300
2300
2600
2600
2600
Osa Z (kluzné vedení)
mm
920 (1020)
920 (1020)
920 (1020)
920 (1020)
920 (1020)
920 (1020)
Pracovní plocha stolu
mm
3200 x 2050
4200 x 2050
5200 x 2050
3200 x 2050
4200 x 2050
5200 x 2050
Max. zatížení
kg
11000
13000
15000
11000
13000
15000
Základní výkon vřetena (S1/S6 30 min)*
kW
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
Počet otáček* (kluzné vedení, dvoustupňová převodovka)
ot/min
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
Počet otáček* (kluzné vedení, převod řemenem)
ot/min
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
Pracovní posuv
mm/min
1 – 7000
1 – 7000
1 – 7000
1 – 7000
1 – 7000
1 – 7000
Rychloposuv v ose X
m/min
12
10
10
12
10
10
Rychloposuv v ose Y
m/min
12
12
12
12
12
12
Rychloposuv v ose Z
m/min
12
12
12
12
12
12

*Výkonnější modely na vyžádání

Video

Fotogalerie

VB

VB

Portálové obráběcí centrum s jezdícím stolem pro 3osé až 5stranné obrábění

Stroj VB je tříosé CNC portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Na všech lineárních osách je kluzné vedení, které maximálně utlumí vzniklé vibrace při obrábění. Stroj je vhodný pro silové obrábění.

  • 5stranné obrábění s použitím hlav
  • automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
  • automatická výměna nástrojů
  • Osa X od 2000 do 4100 mm
  • Osa Y 1600 / 2000 mm
  • Osa Z 800 – 1020 mm
  • Řídicí systémy Heidenhein, Siemens, Fanuc

Technické parametry

VB-2016
VB-2516
VB-3016
VB-2020
VB-2520
VB-3020
VB-4020
Osa X (kluzné vedení)
mm
2000
2500
3100
2000
2500
3100
4100
Osa Y (kluzné vedení)
mm
1600
1600
1600
2000
2000
2000
2000
Osa Z (kluzné vedení)
mm
800 (1020)
800 (1020)
800 (1020)
800 (1020)
800 (1020)
800 (1020)
800 (1020)
Pracovní plocha stolu
mm
2000 x 1300
2500 x 1300
3100 x 1300
2000 x 1700
2500 x 1700
3100 x 1700
4100 x 1700
Max. zatížení
kg
8000
9000
10000
9000
10000
11000
12000
Základní výkon vřetena (S1/S6 30 min)*
kW
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
18,5/22 (22/26) (30/37)
Počet otáček* (kluzné vedení, dvoustupňová převodovka)
ot/min
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
Počet otáček* (kluzné vedení, převod řemenem)
ot/min
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
(8000/10000)
Pracovní posuv
mm/min
1 – 7000
1 – 7000
1 – 7000
1 – 7000
1 – 7000
1 – 7000
1 – 7000
Rychloposuv v ose X
m/min
15
15
12
15
15
12
12
Rychloposuv v ose Y
m/min
15
15
12
15
15
12
12
Rychloposuv v ose Z
m/min
15
15
15
15
15
15
15

*Výkonnější modely na vyžádání
