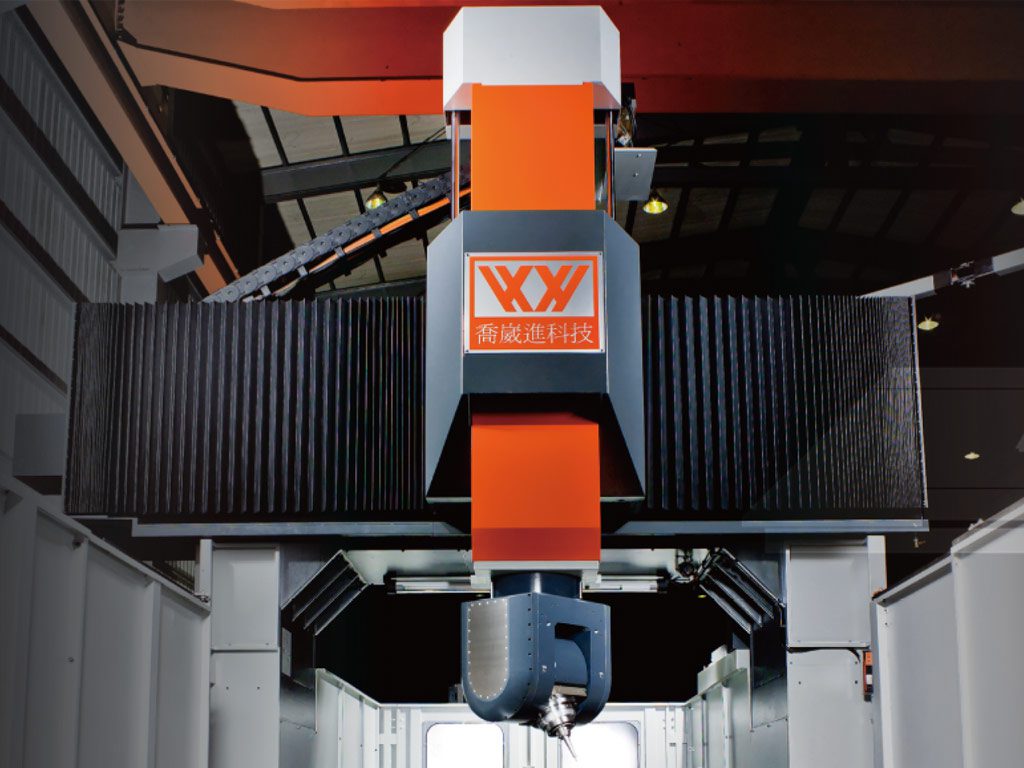

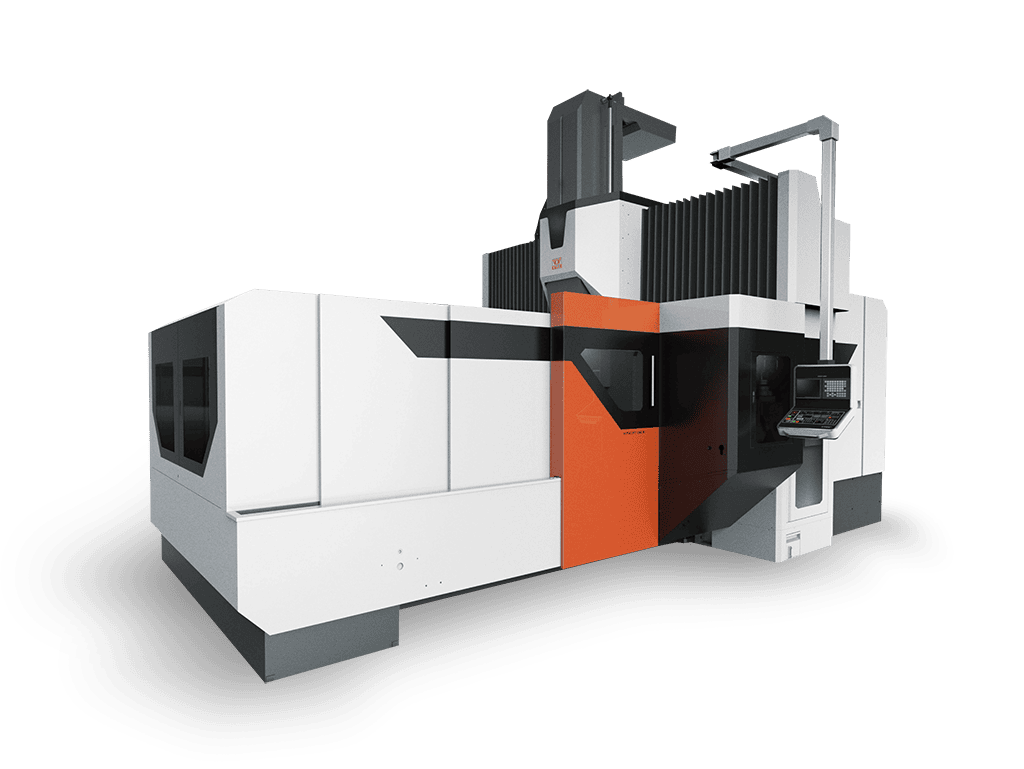

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada FA

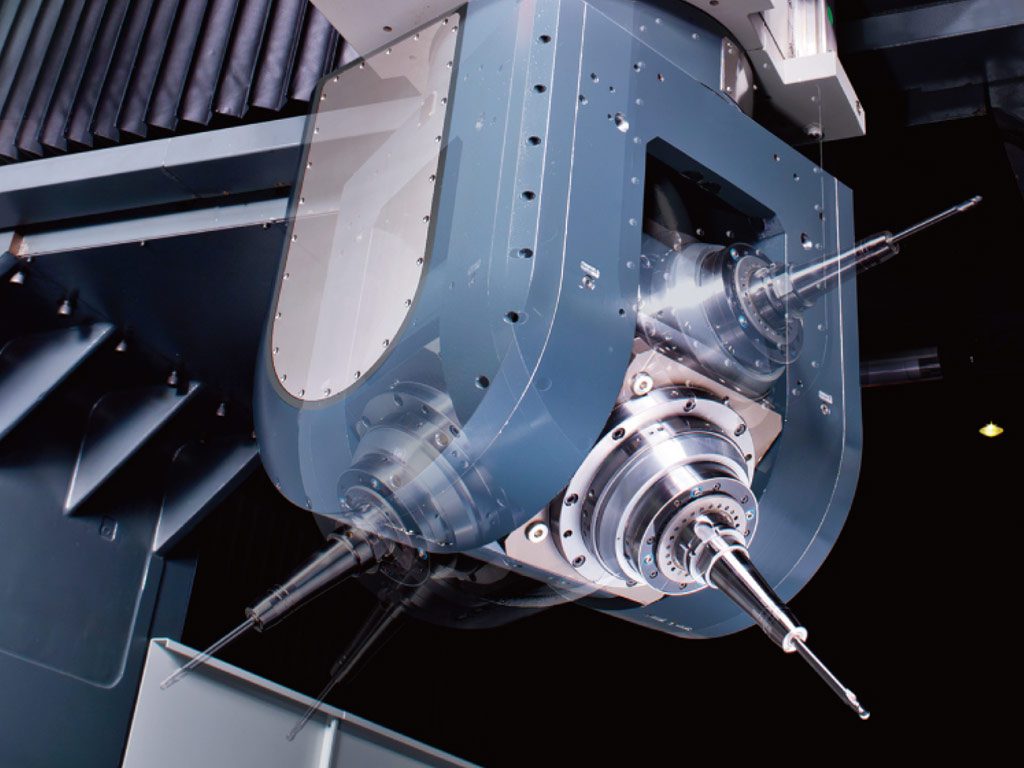

Pětiosé portálové obráběcí centrum pro přesný výkon při obrábění forem a dokončovacích operacích
Pojezdy v ose X: 3,1/3,2/4,1/4,2/5,2/6,2/8,2 m
Pojezdy v ose Y: 2,7/3,3 m
Pojezdy v ose Z: 1000/1200 mm
Průchodnost mezi stojany: 2100/2700 mm
Nosnost stolu: 10 000-24 000 Kg
Pracovní posuv: 10 m/min
Otáčky vřetena: 12 000/20 000 ot/min
Válečkové lineární vedení XYZ
Katalog ke stažení
Formát PDF
Technické parametry
FA-3127
FA-4127
FA-3233
FA-4233
FA-5233
FA-6233
FA-8233
Osa X
mm
3100
4100
3200
4200
5200
6200
8200
Osa Y
mm
2700
2700
3300
3300
3300
3300
3300
Osa Z
mm
1000 (1200)
1000 (1200)
1000 (1200)
1000 (1200)
1000 (1200)
1000 (1200)
1000 (1200)
Pracovní plocha stolu
mm
3000 x 1800
4000 x 1800
3000 x 2450
4000 x 2450
5000 x 2450
6000 x 2450
8000 x 2450
Max. zatížení
kg
10000
12000
13000
16000
20000
22000
24000
Základní výkon vřetena (S1/S6 30 min)*
kW
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
57/75 (34/43)
Počet otáček*
ot/min
12000 (20000)
12000 (20000)
12000 (20000)
12000 (20000)
12000 (20000)
12000 (20000)
12000 (20000)
Pracovní posuv
mm/min
1 – 10000
1 – 10000
1 – 10000
1 – 10000
1 – 10000
1 – 10000
1 – 10000
Rychloposuv v ose X
m/min
24
18
24
18
12,5
10
8
Rychloposuv v ose Y
m/min
18
18
15
15
15
15
15
Rychloposuv v ose Z
m/min
15
15
15
15
15
15
15
*Výkonnější modely na vyžádání
