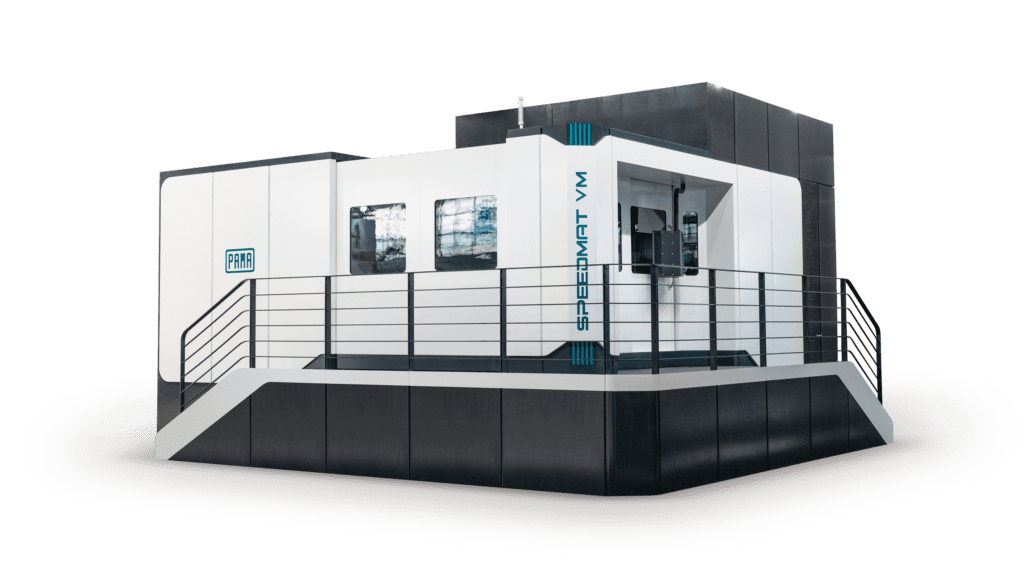

Vertikální obráběcí centrum PAMA řada SPEEDMAT VM Vertikální obráběcí CNC centrum PAMA

Vertikální obráběcí centrum PAMA řada SPEEDMAT VM

Obráběcí centrum pro frézování, vrtání a soustružení

Provedení stroje Speedmat VM nabízí ideální řešení pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování dokonce i u nejtvrdších materiálů. Na tomto univerzálním stroji lze provádět frézování, vrtání a soustružení. Speedmat VM multifunkční obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou příslušenství, která zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:

letectví
energetika
těžební průmysl
nástroje & formy
všeobecné strojírenství

Řada Speedmat VM má tři základní modely s těmito parametry:

velikost stolu nebo palet 1000 x 1000, 1250 x 1250, 2000 x 2500 mm, ∅ 1500, ∅ 2200 mm
max. točný průměr 1500 – 3000 mm
maximální zatížení stolu 6000 až 12000

Katalog ke stažení

Formát PDF

Pracovní rozjezdy

		VM1	VM2	VM3
X osa (stůl)	mm	1700	2000	2700
Y osa (vřeteník)	mm	1500	2000	2700
Z osa (stojan)	mm	1300	1300	1700
Max. točný průměr obrobku	mm	1500	2000	3000

Stůl

		VM1	VM2	VM3
X, Y osy pracovní posuv/rychloposuv	mm/min	50000	50000	40000
Z osa pracovní posuv/rychloposuv	mm/min	40000	40000	40000
Max. zrychlení	m/s2	3	3	3
X, Y, Z osa posuvová síla	kN	15	15	15

Lineární osy

		VM1	VM2	VM3
Velikost stolu nebo palet	mm	1000 x 1000	1250 x 1250 ∅ 1500	2000 x 2000 ∅ 2200
Nosnost stolu	kg	6000	6000	12000
Nosnost palety	kg	4000	4000	10000
C osa pracovní / rychloposuv	ot/min	10	10	10

Hlavy

		HVA	A
Max otáčky vřetena	ot/min	8000 / 12500	8000 / 12500
Max. výkon vřetena	kW	84 / 85	84 / 85
Max. krouticí výkon vřetena	Nm	901 / 450	901 / 450
A osa max. krouticí moment	Nm	4000	5000
A osa max. moment zpěvnění	Nm	8000	10000

Zásobník nástrojů

		Řetězový	Regálový
Kapacita zásobníku s nástroji HSK 100	pozic	40 / 60 / 80 / 100	180 / 250
Kapacita zásobníku nástrojů s ISO 50	pozic	40 / 60 / 80 / 100	153 / 225
Max. průměr nástroje (všechny pozice obsazeny)	mm	125	125
Max. průměr nástroje (vedlejší kapsy prázdné)	mm	160	325
Max. průměr nástroje (orientovaný nástroj)	mm	250	400
Max. délka nástroje	mm	500	600
Max. hmotnost nástroje	kg	20	35
Max. klopný moment nástroje	Nm	60	120

Video

Fotogalerie

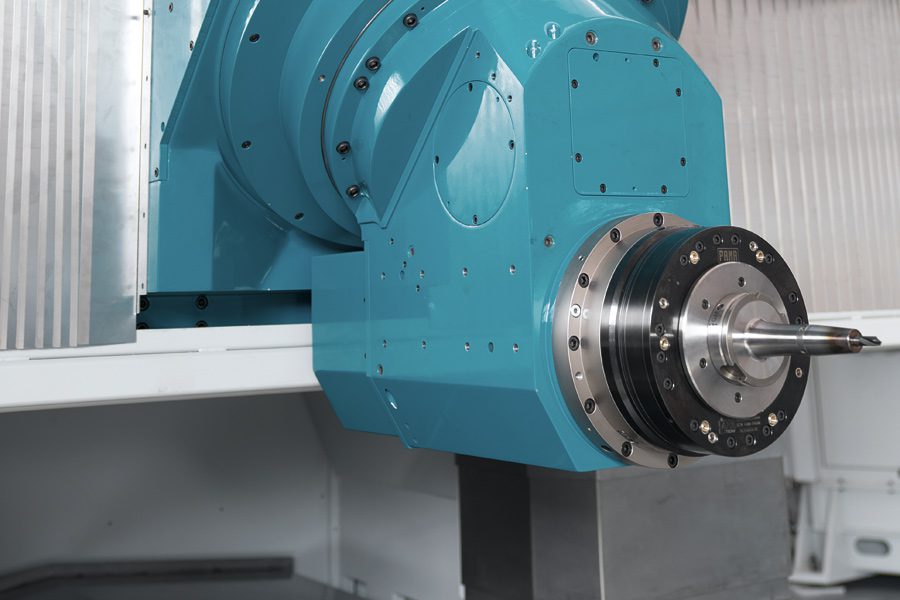

Image #1

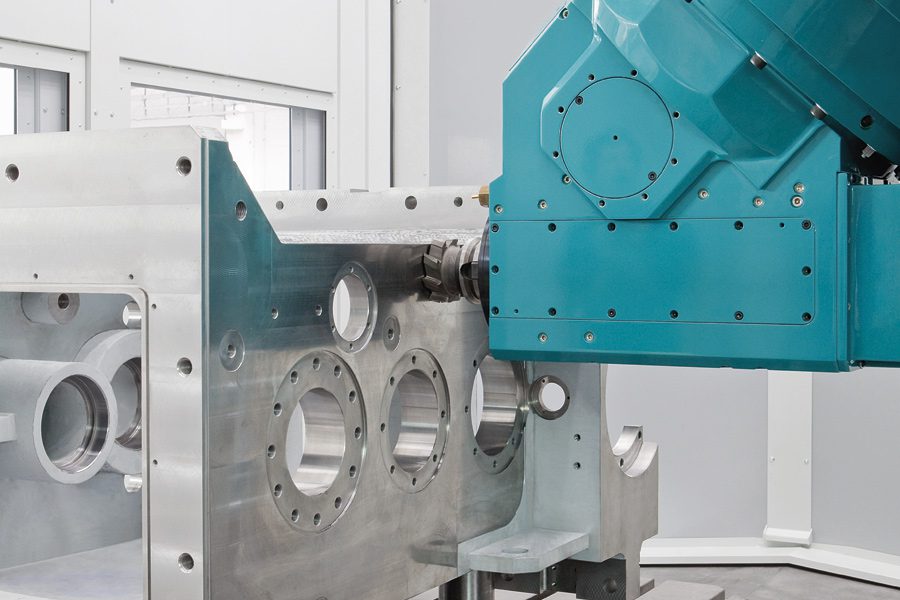

Image #2

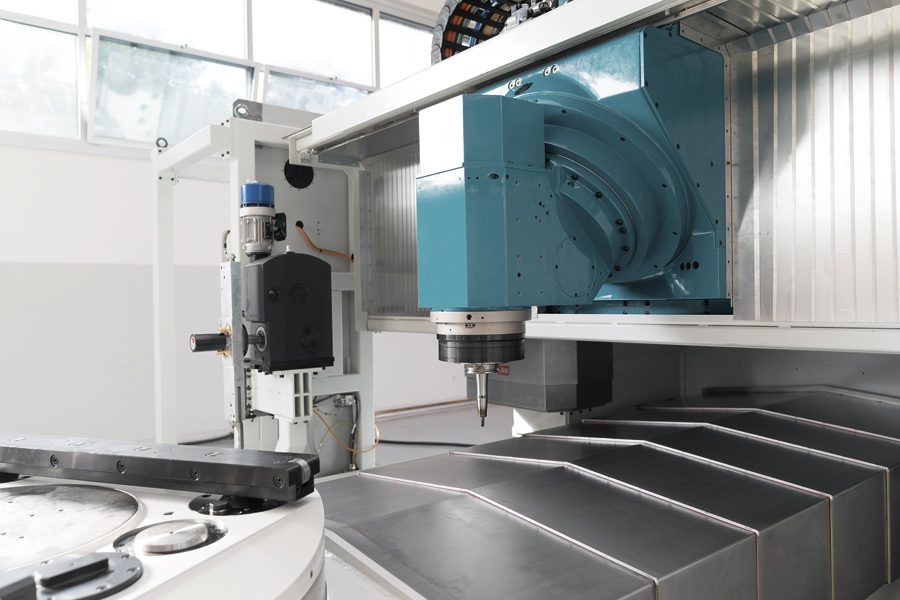

Image #3

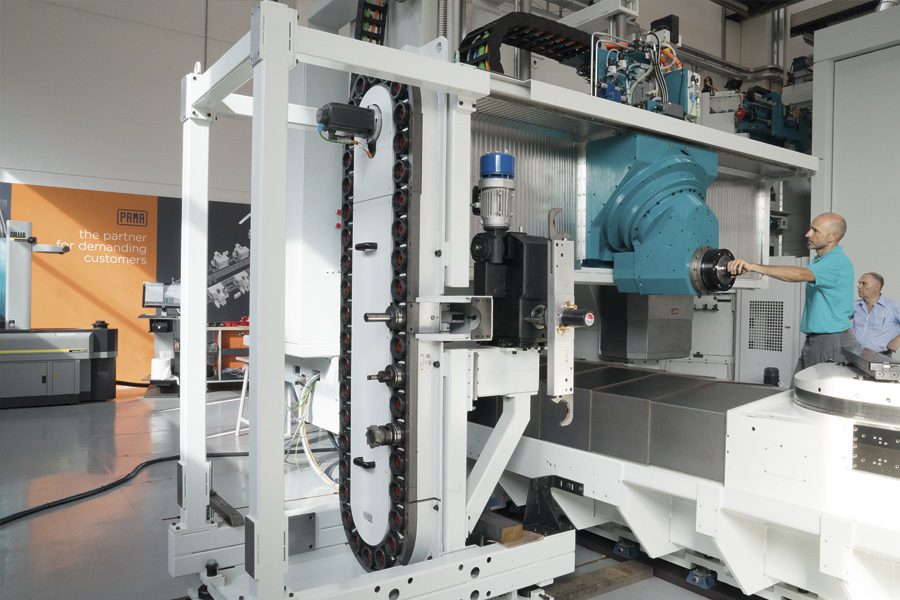

Image #4

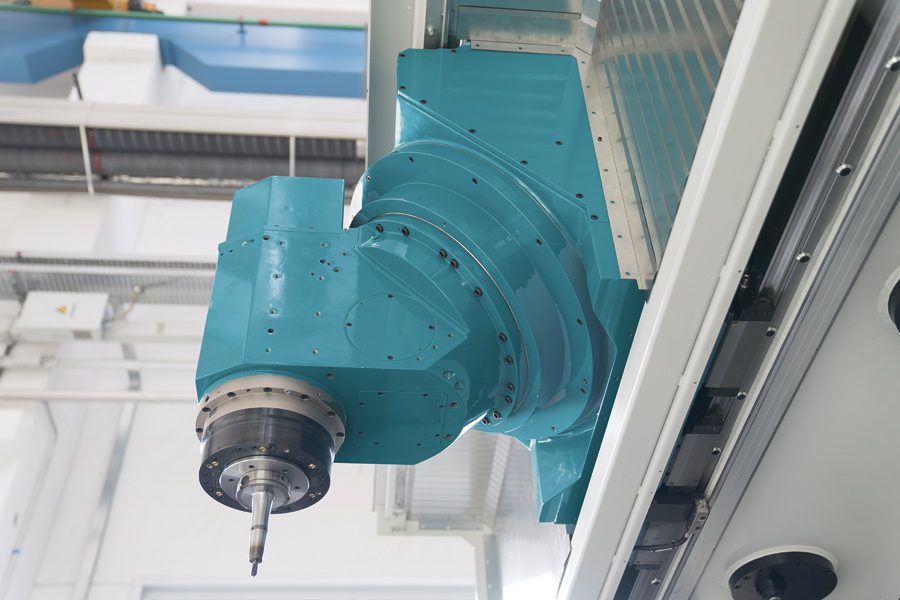

Image #5

Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT HP Vodorovná vyvrtávačka stolová PAMA

Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT HP

CNC horizontální obráběcí centrum

Multifunkční obráběcí horizontální centrum Speedmat HP technologicky poskytuje ideální řešení pro nejnáročnější obráběcí operace vyžadující nejvyšší možnou tuhost a přesnost. Multifunkční schopnosti umožňují provádět frézování, vyvrtávání a soustružnické operace ve stejné pozici. Speedmat HP multifunkční CNC obráběcí centrum lze vyrobit dle potřeb zákazníka pro zajištění potřeb nejnáročnějších aplikací v oborech jako jsou:

letectví
energetika
těžební průmysl
nástroje & formy
všeobecné strojírenství

Speedmat HP řada se skládá ze sedmi základních modelů s těmito parametry:

velikost palet 1000 × 1000 mm – 2000 × 2000 mm
max. točný průměr 2000 – 4600 mm
nosnost stolu 4000 – 35000 kg

Katalog ke stažení

Formát PDF

Pracovní rozjezdy

		HP1	HP2	HP3	HP4	HP5	HP6	HP7
X osa (stůl)	mm	2200	2600	3000	3000	3800	3800	4600
Y osa (vřeteník)	mm	1700 / 2000	1700 / 2000 / 2500	2000 / 2500	2000 / 2500	2500 / 3000	2500 / 3000	2500 / 3000 / 3500
Z osa (stojan)	mm	2000 / 2600	2300 / 2600	2300 / 2600	2300 / 2600	2600 / 3200	2600 / 3200	3200 / 3700
Max. točný průměr obrobku	mm	2200	2600	3000	3000	3800	3800	4600

Stůl

		HP1	HP2	HP3	HP4	HP5	HP6	HP7
Velikost stolu nebo palety	mm	1000 x 1000	1250 x 1250	1250 x 1250	1600 x 1600	1600 x 1600	2000 x 2000	2000 x 2000
Nosnost stolu	t	6	6 (10)	10	16	16	25 (35)	25 (35)
Nosnost palety	t	4	4 (8)	8	12	12	20 (32)	20 (32)
B osa pracovní / rychloposuv	ot/min	10	10 (7)	7	5	5	3,5 (2,5)	3,5 (2,5)

Lineární osy (vřeteník H - HV - AHD)

		HP1	HP2	HP3	HP4	HP5	HP6	HP7
X osa rychloposuv / pracovní posuv	m/min	50	50	40	40	40	25	25
Y a Z osy rychloposuv / pracovní posuv	m/min	50	50	45	45	45	30	30
X, Y, Z osová síla	kN	20	20	20	20	20	20	20

Lineární osy (vřeteník WD)

		HP1	HP2	HP3	HP4	HP5	HP6	HP7
X osa rychloposuv / pracovní posuv	m/min	40	30	30	30	30	25	25
Y a Z osa rychloposuv / pracovní posuv	m/min	40	30	30	30	30	30	30
X, Y, Z, W osová síla	kN	20	20	20	20	20	20	20

Pracovní rozjezdy

		HPT1	HPT2	HPT3	HPT5
X osa (stůl)	mm	2200	2600	3000	3800
Y osa (vřeteník)	mm	1700 / 2000	1700 / 2000 / 2500	2000 / 2500	2500 / 3000
Z osa (stojan)	mm	2000 / 2600	2300 / 2600	2300 / 2600	2600 / 3200
Max. točný průměr	mm	2200	2600	3000	3800

Karuselový stůl

		HPT1	HPT2	HPT3	HPT5
Velikost stolu nebo palet	mm	1250 / 1500	1600 / 2000	1600 / 2000	2000 / 2500
Nosnost stolu/palet	t	6 / 4	6 / 5	10 / 8	15 / 12
Max. nosnost stolu	kg/m2	4000	8000	10000	15000
B osa pracovní frézovací posuv	ot/min	10	10	10	5
Max. výkon vřetena (S1 – 100%)	kW	50	51	62	51
Max. krouticí moment vřetena (S1 – 100%)	kNm	5	10	11	16
Max. otáčky stolu	ot/min	350	250	200	160

Hlavy

		H	HV	HVA	AHD
Max. rychlost vřetena	ot/min	5000	4500 / 7000	8000 / 12500	6000 / 12000
Max. výkon vřetena (S1 – 100%)	kW	94	50	74	55 / 66 / 105
Max. krouticí moment vřetena (S1 – 100%)	Nm	1793	975 / 624	609 / 286	750 / 320 / 1035
A osa souvislý moment (S1 – 100%)	Nm			4000	8000
A osa moment zpevnění	Nm			8000	12000

Hlavy

		WD 110	WD 130	WD 150, WD 160
Max. rychlost vřetena	ot/min	5000	5000	4000
Max. výkon vřetena (S1 – 100%)	kW	76	78	76
Max. krouticí moment vřetena (S1 – 100%)	Nm	1500	1743	2167
Průměr vyvrtávacího vřetena	mm	110	130	150 / 160
W osa (vyvrtávací vřeteno)	mm	500	700	800
W osa pracovní posuv / rychloposuv	m/min	30	30	30

Video

Fotogalerie

Image #1

Image #2

Image #3

Image #4

Image #5

Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT Vodorovná vyvrtávačka stolová PAMA

Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT

Stolové provedení vyvrtávacího a frézovacího centra Speedmat je ideálním řešením pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování. Speedmat CNC horizontální obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou zásobníků nástrojů a jiným příslušenstvím, které zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:

letectví
energetika
těžební průmysl
ropa & plyn
všeobecné strojírenství

Řada Speedmat se skládá z šesti základních modelů s těmito parametry:

průměr vyvrtávacího vřetena 130 – 160 mm
velikost palet 1250 × 1250 mm – 2000 × 2500 mm
max nosnost stolu 10000 – 25000 kg
max točný průměr obrobku Ø 2600 – 4600 mm

Katalog ke stažení

Formát PDF

Pracovní rozjezdy

		2600/10	3000/10	3000/16	3800/16	3800/25	4600/25

X osa (stůl)	mm	2600	3000	3000	3800	4000	5000
Y osa (vřeteník)	mm	2000 / 2500	2000 / 2500	2000 / 2500	2000 / 3000	2000 / 3000	2000 / 3000
Z osa (stojan)	mm	2300 / 2700	2300 / 2700	2300 / 2700	2700	2700	2700
W osa (vyvrtávací vřeteno)	mm	800	800	800	800	800	800
Max. točný průměr	mm	2600	3000	3000	3800	3800	4600

Stoly

		2600/10	3000/10	3000/16	3800/16	3800/25	4600/25
Velikost stolu	mm	1400 x 1600	1400 x 1600	1800 x 2200	1800 x 2200	2000 x 2500	2000 x 2500
Nosnost stolu	t	10	10	16	16	25	25
Velikost palet	mm	1250×1250 1250×1600	1250×1250 1250×1600	1600×1600 1600×2000	1600×1600 1600×2000	2000×2000 2000×2500	2000×2000 2000×2500
Nosnost palet	t	8	8	12	12	20	20

Pracovní pojezdy

		2600/10	3000/10	3000/16	3800/16	3800/25	4600/25
X osa rychloposuv / pracovní posuv	m/min	25	25	25	25	20	20
Y, Z, W rychloposuv / pracovní posuv	m/min	25	25	25	25	25	25
B osa pracovní posuv / rychloposuv	ot/min	5	5	4	4	3	3

Vřeteník W130

		2600/10	3000/10	3000/16	3800/16	3800/25	4600/25
Průměr vyvrtávacího vřetena	mm	130	130	130	130	130	130
Max otáčky vřetena	ot/min	4000	4000	4000	4000	4000	4000
Počet převodů		2	2	2	2	2	2
Max. výkon vřetena S1	kW	37	37	37	37	37	37
Max. krouticí moment vřetena S1	Nm	1530	1530	1530	1530	1530	1530

Vřeteník W150 / W160

		2600/10	3000/10	3000/16	3800/16	3800/25	4600/25
Průměr vyvrtávacího vřetena	mm	150 / 160	150 / 160	150 / 160	150 / 160	150 / 160	150 / 160
Max. otáčky vřetena	ot/min	3500	3500	3500	3500	3500	3500
Počet převodů		2	2	2	2	2	2
Max. výkon vřetena S1	kW	52	52	52	52	52	52
Max. krouticí moment vřetena S1	Nm	2396	2396	2396	2396	2396	2396
