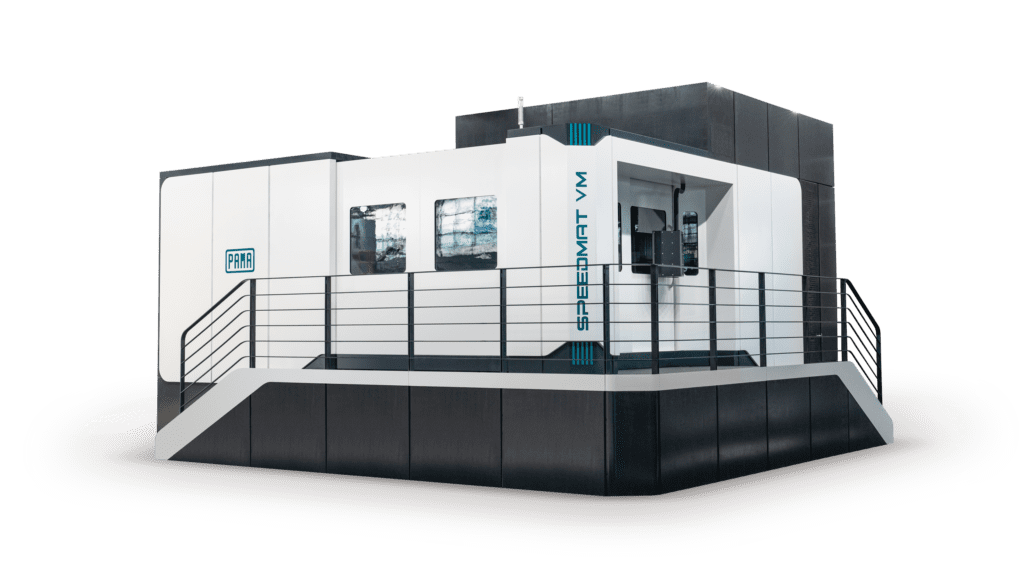

Vertikální obráběcí centrum PAMA řada SPEEDMAT VM

Obráběcí centrum pro frézování, vrtání a soustružení

Provedení stroje Speedmat VM nabízí ideální řešení pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování dokonce i u nejtvrdších materiálů. Na tomto univerzálním stroji lze provádět frézování, vrtání a soustružení. Speedmat VM multifunkční obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou příslušenství, která zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:

  • letectví
  • energetika
  • těžební průmysl
  • nástroje & formy
  • všeobecné strojírenství

Řada Speedmat VM má tři základní modely s těmito parametry:

  • velikost stolu nebo palet 1000 x 1000, 1250 x 1250, 2000 x 2500 mm, ∅ 1500, ∅ 2200 mm
  • max. točný průměr 1500 – 3000 mm
  • maximální zatížení stolu 6000 až 12000

Pracovní rozjezdy

VM1
VM2
VM3
X osa (stůl)
mm
1700
2000
2700
Y osa (vřeteník)
mm
1500
2000
2700
Z osa (stojan)
mm
1300
1300
1700
Max. točný průměr obrobku
mm
1500
2000
3000

Stůl

VM1
VM2
VM3
X, Y osy pracovní posuv/rychloposuv
mm/min
50000
50000
40000
Z osa pracovní posuv/rychloposuv
mm/min
40000
40000
40000
Max. zrychlení
m/s2
3
3
3
X, Y, Z osa posuvová síla
kN
15
15
15

Lineární osy

VM1
VM2
VM3
Velikost stolu nebo palet
mm
1000 x 1000
1250 x 1250
∅ 1500
2000 x 2000
∅ 2200
Nosnost stolu
kg
6000
6000
12000
Nosnost palety
kg
4000
4000
10000
C osa pracovní / rychloposuv
ot/min
10
10
10

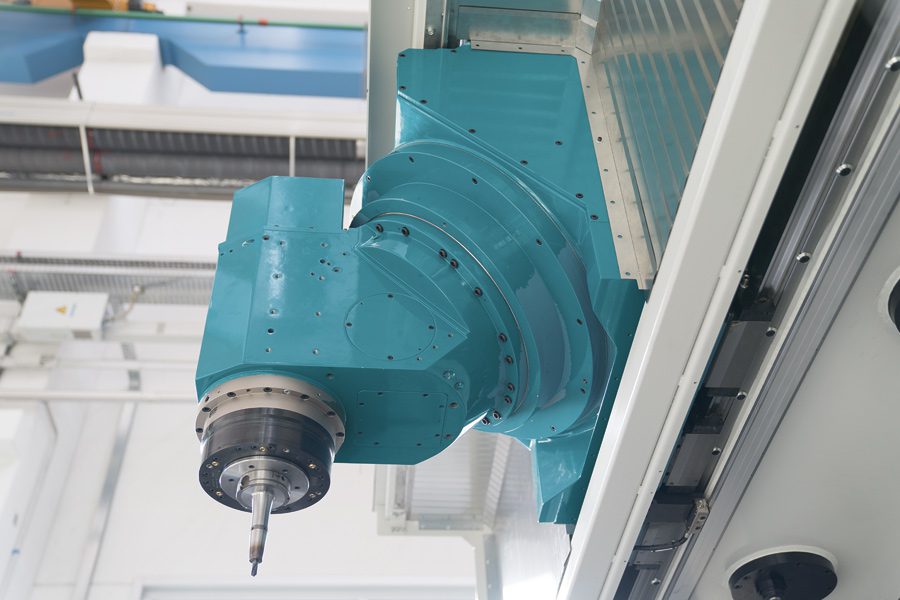

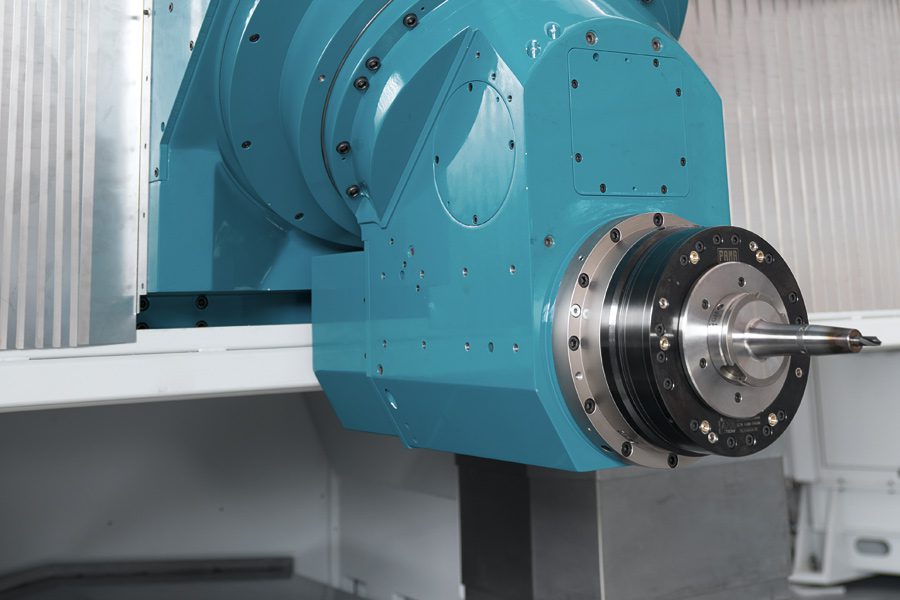

Hlavy

HVA
A
Max otáčky vřetena
ot/min
8000 / 12500
8000 / 12500
Max. výkon vřetena
kW
84 / 85
84 / 85
Max. krouticí výkon vřetena
Nm
901 / 450
901 / 450
A osa max. krouticí moment
Nm
4000
5000
A osa max. moment zpěvnění
Nm
8000
10000

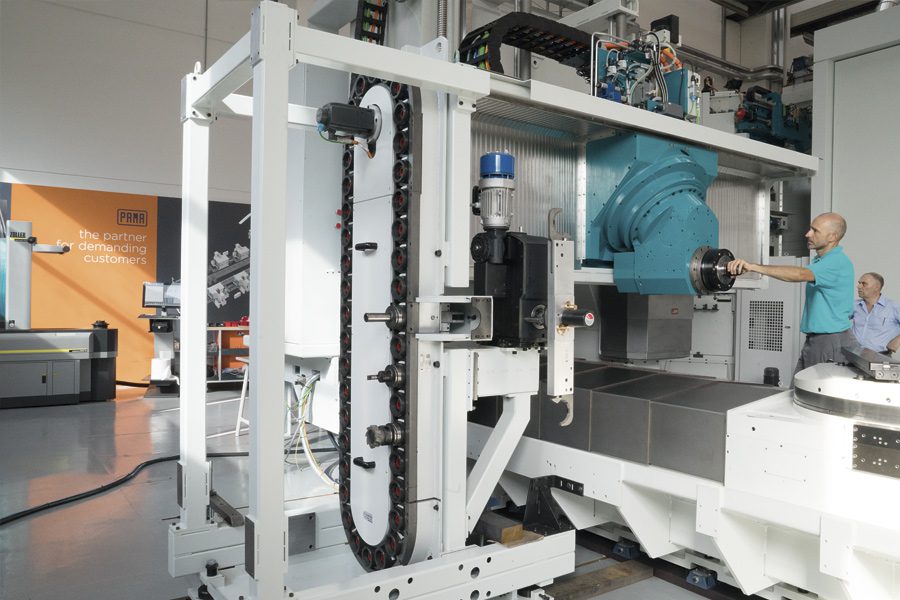

Zásobník nástrojů

Řetězový
Regálový
Kapacita zásobníku s nástroji HSK 100
pozic
40 / 60 / 80 / 100
180 / 250
Kapacita zásobníku nástrojů s ISO 50
pozic
40 / 60 / 80 / 100
153 / 225
Max. průměr nástroje (všechny pozice obsazeny)
mm
125
125
Max. průměr nástroje (vedlejší kapsy prázdné)
mm
160
325
Max. průměr nástroje (orientovaný nástroj)
mm
250
400
Max. délka nástroje
mm
500
600
Max. hmotnost nástroje
kg
20
35
Max. klopný moment nástroje
Nm
60
120
