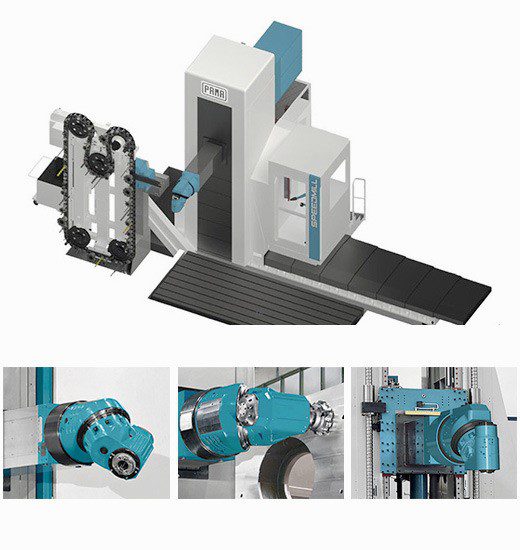

Vodorovná desková frézka PAMA řada SPEEDMILL Vodorovná desková frézka PAMA

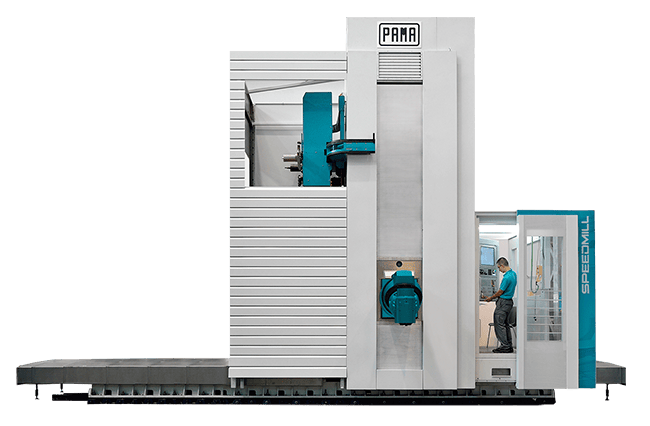

Vodorovná desková frézka PAMA řada SPEEDMILL

Horizontální frézovací stroj deskového typu

Horizontální frézovací stroj deskového typu PAMA Speedmill je ideálním řešením pro všechny aplikace požadující vysokorychlostní obrábění spojené s vysokou přesností víceosého tvarového obrábění a výhodou horizontálního odvodu třísek. Exkluzivní řešení firmy PAMA s přímým pohonem vřetena umožňuje využití výhod nejnovějších technologií nástrojů a je připraveno pro budoucí vývoj v oblasti nástrojů. Horizontální frézovací stroj deskového typu Speedmill lze dodat dle potřeb zákazníka s širokou škálou zásobníků nástrojů a dalšího příslušenství tak, aby byly zajištěny potřeby nejnáročnějších aplikací v oborech jako jsou:

  • letectví
  • formy & nástroje
  • těžební průmysl
  • energetika
  • ropa & plyn
  • všeobecné strojírenství

Řada Speedmill se skládá ze tří základních modelů s těmito parametry:

  • vysokorychlostní obrábění
  • přímý pohon vřetena
  • vertikální pojezd do 4000 mm
  • výsuv smykadla do 1600 mm

Katalog ke stažení

Formát PDF

Speedmill 1000, 2000, 3000

Technické parametry
Y osa pojezd
mm
1800 – 4000
Z osa pojezd
mm
1300 – 1600
Průřez smykadla
mm
440 x 480
Otáčky motoru
ot/min
5000 – 8000
Výkon motoru (S1 – 100 %)
kW
37 – 73
Krouticí moment motoru (S1 – 100 %)
Nm
600 – 1210
X, Y, Z osy rychloposuv
m/min
až 40
Zrychlení lineárních os
m/s2
1 – 3
    Frézovací stroj Speedmill může být vybaven deskovým polem a nebo posuvnými otočnými stoly pro vyvrtávací nebo frézovací operace a automaticky výměnným příslušenstvím.

Video

Fotogalerie

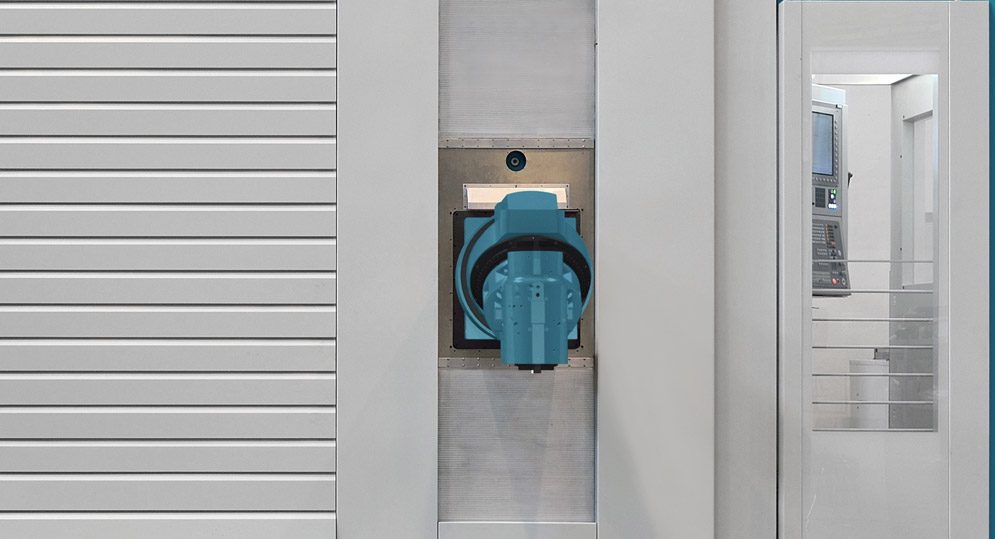

pama-speedmill-01
Image #1

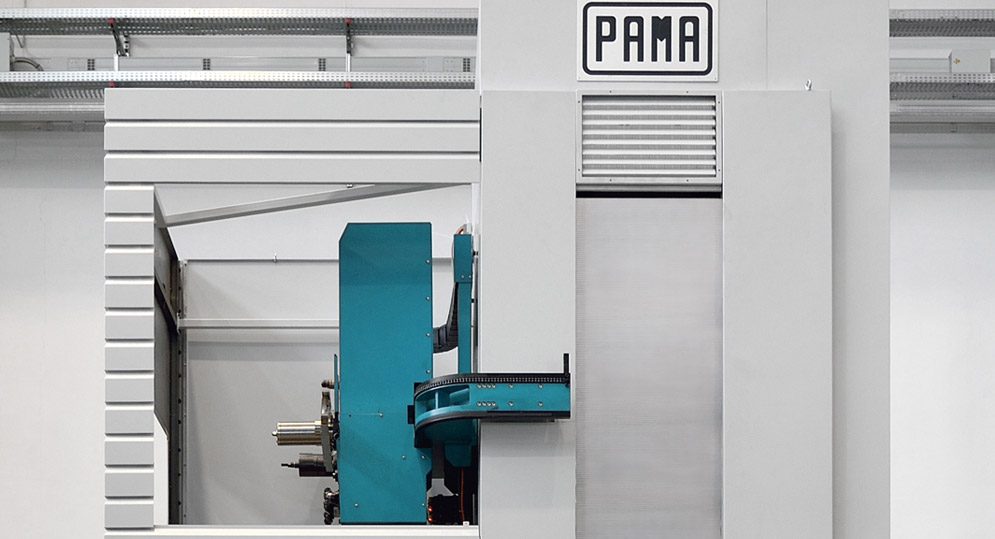

pama-speedmill-03
Image #2

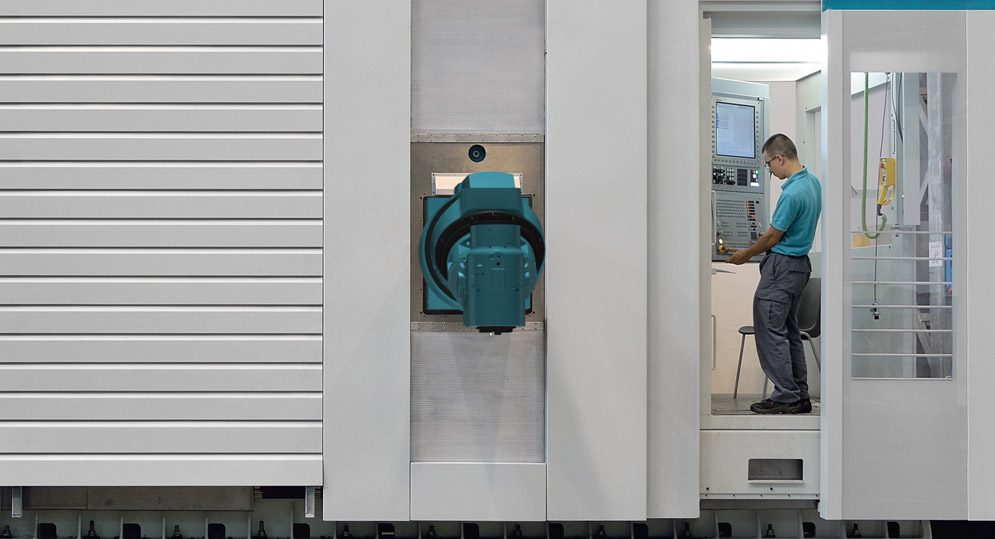

pama-speedmill-02
Image #3

    Portálové obráběcí centrum s pojízdným stojanem PAMA řada VERTIRAM GT Portálové centrum

    Portálové obráběcí centrum s pojízdným stojanem PAMA řada VERTIRAM GT

    Vertikální CNC obráběcí centrum

    Toto vertikální portálové obráběcí centrum je dokonalým řešením pro rozměrné nebo těžké komponenty, jejichž obrábění je nejlepší pomocí vertikálního vřetena. Nespočet vyvrtávacích, frézovacích a soustružnických operací může být provedeno na jedno upnutí bez nutnosti dalšího přepínání obrobku. Portálové obráběcí centrum Vertiram GT má pohyblivý portál a může být v provedení s pevným nebo pohyblivým příčníkem a doplněno na přání o karuselový stůl. Jedná se o vyvrtávací, frézovací a soustružnický stroj pro multifunkční operace. Toto portálové obráběcí centrum může být v případě speciálních přání zákazníků doplněno širokou škálou karuselových stolů s nosností od 25000 do 300000 kg, širokou řadou hlav (univerzální hlavy, 5osé CNC hlavy a také hlavy upravené podle potřeb řešení), výměníky nástrojů a dalším příslušenstvím, které zajišťuje potřeby pro nejnáročnější požadavky.

    Obory využití:

    • letectví
    • formy a nástroje
    • těžební průmysl
    • naftové motory
    • energetika
    • všeobecné strojírenství

    Řada Vertiram TT má tyto parametry:

    • vyvrtávání, frézování a soustružení
    • provedení s pohyblivými stojany
    • průchodnosti mezi stojany 2100 – 10100 mm
    • průchodnost pod vřetenem 1700 – 5500 mm
    • posuv smykadla (osa Z) 1300 – 2500 mm

    Katalog ke stažení

    Formát PDF

    Vertiram 1000-GT, 2000-GT, 3000-GT, 4000-GT

    Pracovní rozjezdy
    Průchodnost mezi stojany
    mm
    3000 – 10100
    Průchodnost pod vřetenem (AL200)
    mm
    1700 – 5500
    X osa (portál)
    mm
    4000 – 6000
    mm
    +N x 1000
    Y osa (vřeteník)
    mm
    3000 – 11600
    Z osa (smykadlo)
    mm
    1300 – 2500
    W osa (příčník – opce)
    mm
    1100 – 3600
    Stůl (deskové pole)
    Stůl (deskové pole) šířka
    mm
    2000 – 9000
    Vřeteník
    Průřez smykadla
    mm
    500 x 500 – 590 x 590
    Max. otáčky vřetena
    ot/min
    3000 – 7000
    Převodový rozsah vřetena
    Přímý pohon / 4
    Max. výkon vřetena (S1)
    kW
    45 – 103
    Max. krouticí moment vřetena (S1)
    Nm
    800 – 10730
    Pracovní posuvy os
    Rychloposuvy os X, Y, Z, W / pracovní posuvy
    mm/min
    až 30000
    Rychloposuv osy W / pracovní posuv
    mm/min
    3000

    Video

    Fotogalerie

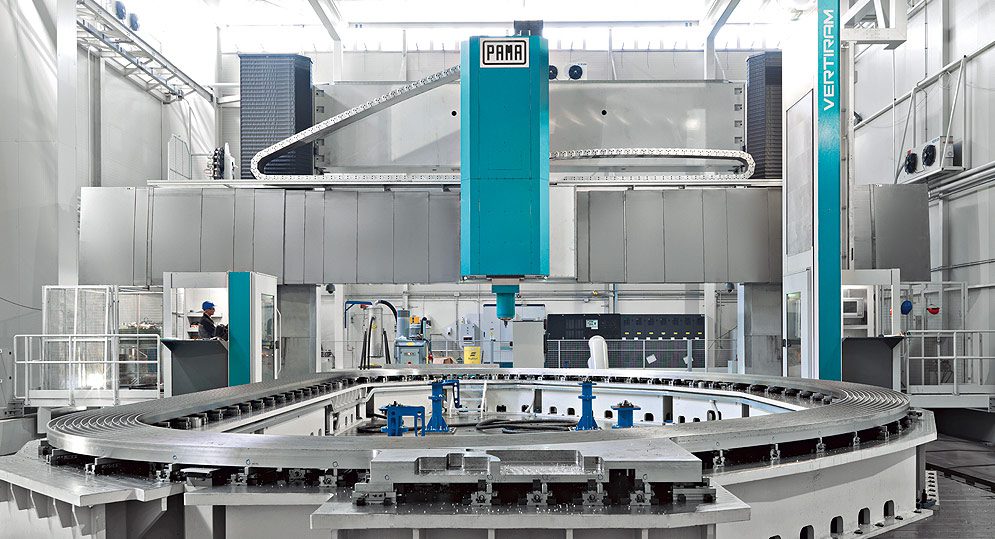

    pama-vertiram-05
    Image #1

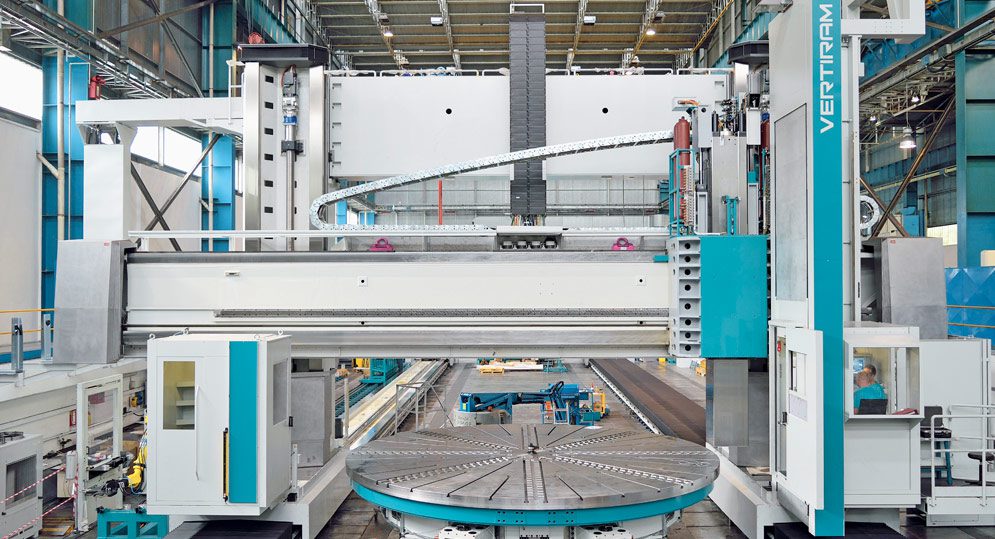

    pama-vertiram-04

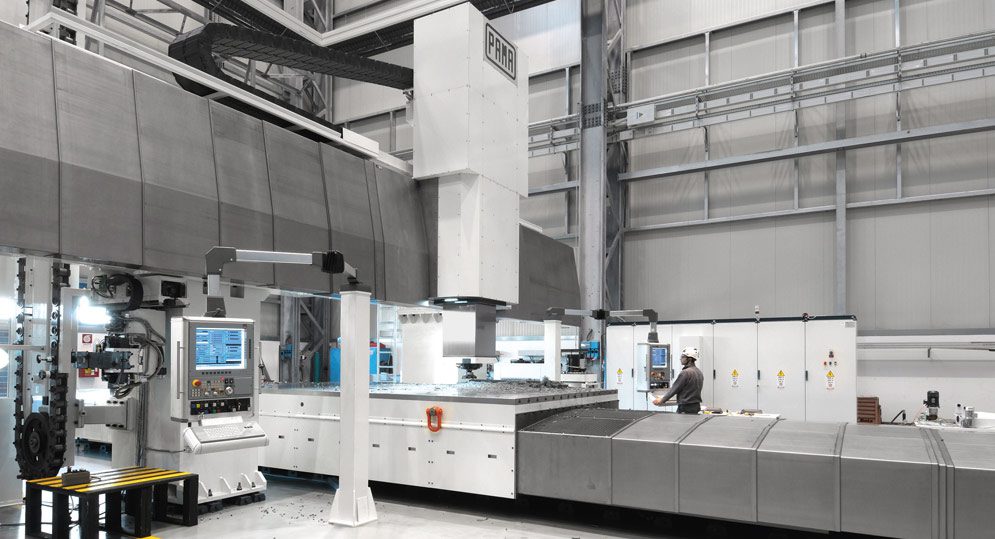

    pama-vertiram-03

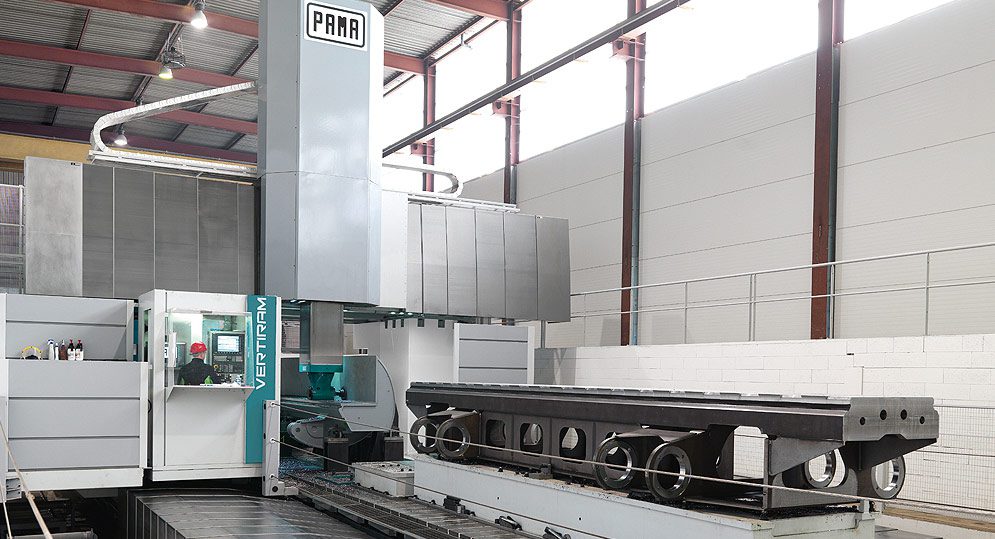

    pama-vertiram-02

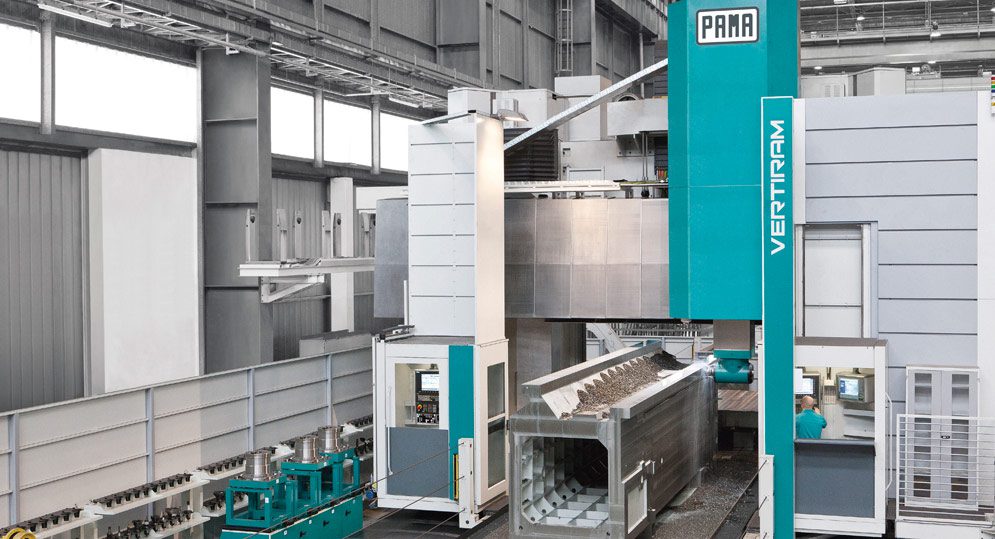

    pama-vertiram-01

      Portálové obráběcí centrum s posuvným stolem PAMA řada VERTIRAM TT Portálové centrum

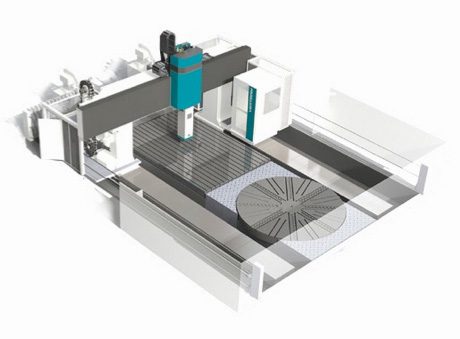

      Portálové obráběcí centrum s posuvným stolem PAMA řada VERTIRAM TT

      Vertikální CNC obráběcí centrum

      Toto vertikální portálové obráběcí centrum je dokonalým řešením pro rozměrné nebo těžké komponenty, jejichž obrábění je nejlepší pomocí vertikálního vřetena. Nespočet vyvrtávacích, frézovacích a soustružnických operací může být provedeno na jedno upnutí bez nutnosti dalšího přepínání obrobku. Portálové obráběcí centrum Vertiram TT má posuvný stůl a může být v provedení s pevným nebo pohyblivým příčníkem a doplněno na přání o karuselový stůl. Jedná se o vyvrtávací, frézovací a soustružnický stroj pro multifunkční operace. Toto portálové obráběcí centrum může být v případě speciálních přání zákazníků doplněno širokou škálou karuselových stolů s nosností od 25000 do 300000 kg, širokou řadou hlav (univerzální hlavy, 5osé CNC hlavy a také hlavy upravené podle potřeb řešení), výměníky nástrojů a dalším příslušenstvím, které zajišťuje potřeby pro nejnáročnější požadavky.

      Obory využití:

      • letectví
      • formy a nástroje
      • těžební průmysl
      • naftové motory
      • energetika
      • všeobecné strojírenství

      Řada Vertiram TT má tyto parametry:

      • vyvrtávání, frézování a soustružení
      • provedení s pohyblivými stojany
      • průchodnosti mezi stojany 2100 – 10100 mm
      • průchodnost pod vřetenem 1700 – 5500 mm
      • posuv smykadla (osa Z) 1300 – 2500 mm

      Katalog ke stažení

      Formát PDF

      Vertiram 1000-TT, 2000-TT, 3000-TT, 4000-TT

      Pracovní rozjezdy
      Průchodnost mezi stojany
      mm
      2100 – 5100
      Průchodnost pod vřetenem (AL200)
      mm
      2000 – 5500
      X osa (stůl)
      mm
      5000 – 13000
      Y osa (vřeteník)
      mm
      2500 – 6600
      Z osa (smykadlo)
      mm
      1300 – 2500
      W osa (příčník – opce)
      mm
      1100 – 3600
      Stůl (deskové pole)
      Stůl (deskové pole) šířka
      mm
      1500 – 4000
      Stůl délka
      mm
      4000 – 12000
      Nosnost
      kg
      15000 – 200000
      Vřeteník
      Průřez smykadla
      mm
      500 x 500 – 590 x 590
      Max. otáčky vřetena
      ot/min
      3000 – 7000
      Převodový rozsah vřetena
      Přímý pohon / 4
      Max. výkon vřetena (S1)
      kW
      45 – 103
      Max. krouticí moment vřetena (S1)
      Nm
      800 – 10730
      Pracovní posuvy os
      Rychloposuvy os X, Y, Z, W / pracovní posuvy
      mm/min
      až 40000
      Rychloposuv osy W / pracovní posuv
      mm/min
      3000 – 4000

      Video

      Fotogalerie

      vertiram-TT-02
      Image #1

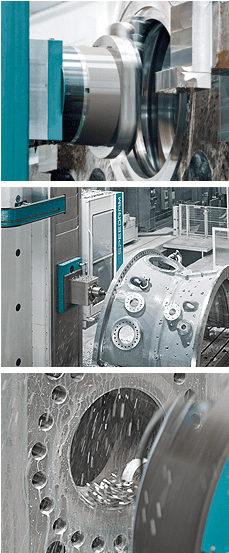

        Vodorovná vyvrtávačka desková PAMA řada SPEEDRAM Vodorovná vyvrtávačka desková PAMA

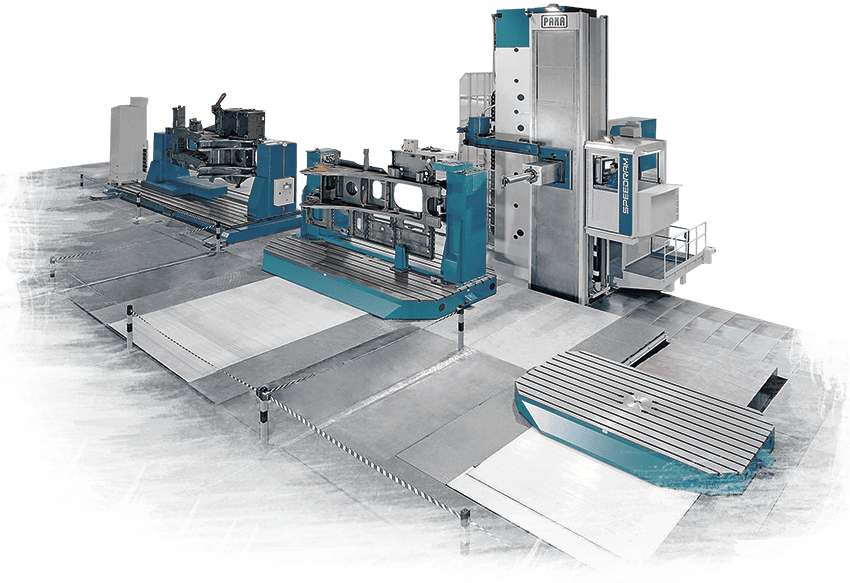

        Vodorovná vyvrtávačka desková PAMA řada SPEEDRAM

        CNC vyvrtávací a frézovací stroj pro silové obrábění

        Řada Speedram je navržena pro velmi vysokou přesnost, výkon a strukturální tuhost a dosahuje tak perfektních výsledků obrábění u nejnáročnějších aplikací u těžkých a velikostně rozměrných komponentů vyžadujících velký úběr materiálu spojený s vysokou pracovní přesností obrábění a kvalitnějšími dokončovacími operacemi, než jen samotné hrubování materiálu. Speedram CNC vyvrtávací a frézovací stroje mohou být vybaveny několika typy zásobníků nástrojů, automatickým výměnným příslušenstvím dle přání zákazníka (dvouosé plynule řízené hlavy, pravoúhlé, univerzální a ortogonální frézovací hlavy a lícní desky) tak, aby byly zajištěny potřeby nejnáročnějších aplikací v oborech jako jsou:

        • energetika
        • ropa & plyn
        • těžební průmysl
        • loďařství
        • všeobecné strojírenství

        Řada Speedram má tyto parametry:

        • výkon hlavního pohonu 37 – 145 kW
        • průměr pracovního vřetena 130 – 320 m
        • vertikální posuv 2000 – 10000 mm
        • nosnost otočného stolu 25000 – 600000 kg

        Katalog ke stažení

        Formát PDF

        Pracovní rozjezdy
        X osa (stojan)
        mm
        4000 – 6000
        mm
        +N x 1000
        Y osa (vřeteník)
        mm
        2000 – 10000
        Z osa (smykadlo)
        mm
        1000 – 1900
        W osa (pracovní vřeteno)
        mm
        700 – 1600
        Z+W osy
        mm
        1700 – 3500
        Vřeteník
        Průřez smykadla
        mm
        360 x 400 – 600 x 640
        Průměr pracovního vřetena
        mm
        130 – 320
        Max. otáčky vřetena
        ot/min
        1370 – 4000
        Převodový poměr
        2 / 3
        Max. výkon vřetena
        kW
        37 + 145
        Max. krouticí moment vřetena
        Nm
        1526 – 30000
        Kuželová dutina
        ISO 50 / ISO 60
        Pracovní posuvy
        Rychloposuvy os X, Y, Z, W / pracovní posuvy
        m/min
        až 30

        Video

        Fotogalerie

        speedram-photo-05
        Image #1
        speedram-photo-04
        Image #2
        speedram-photo-03
        Image #3
        speedram-photo-02
        Image #4
        speedram-photo-01
        Image #5

          Multifunkční vertikální obráběcí centrum s karuselovým stolem PAMA řada SPEEDMAT VMT

          Multifunkční vertikální obráběcí centrum
          s karuselovým stolem PAMA řada SPEEDMAT VMT

          Obráběcí centrum pro frézování, vrtání a soustružení

          Provedení stroje Speedmat VMT nabízí ideální řešení pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování dokonce i u nejtvrdších materiálů. Na tomto univerzálním stroji lze provádět frézování, vrtání a soustružení. Speedmat VMT multifunkční obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou příslušenství, která zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:

          • letectví
          • energetika
          • těžební průmysl
          • nástroje & formy
          • všeobecné strojírenství

          Řada Speedmat VMT má tři základní modely s těmito parametry:

          • velikost palet 1000 × 1000 mm až 2000 × 2500 mm
          • max. točný průměr 1500 – 3000 mm
          • maximální zatížení stolu 6000 až 12000 kg

          Katalog ke stažení

          Formát PDF

          Pracovní rozjezdy
          X osa (stůl)
          mm
          1700 – 2700
          Y osa (vřeteník)
          mm
          1500 – 2700
          Z osa (stojan)
          mm
          1300 – 1700
          Max. točný průměr pbrobku
          mm
          1500 – 3000
          Karuselový (rotační) stůl
          Velikost stolu nebo palet
          mm
          ∅ 1250 – 2200
          Nosnost stolu
          kg
          6000 – 8000
          Nosnost palety
          kg
          6000 – 8000
          Max. rychlost otáček
          ot/min
          350 – 200
          Lineární osy
          X, Y osy pracovní posuv/rychloposuv
          mm/min
          50000 – 40000
          Z osa pracovní posuv/rychloposuv
          mm/min
          40000
          Max. zrychlení
          m/s2
          3
          X, Y, Z osa posuvová síla
          kN
          15
          Vřeteník
          M
          ES
          Max otáčky vřetena
          ot/min
          6000 / 9000
          12500
          Max. výkon vřetena
          kW
          65
          85
          Max. krouticí výkon vřetena
          Nm
          780 / 500
          450
          A osa max. krouticí moment
          Nm
          4000
          4000
          A osa max. moment zpěvnění
          Nm
          8000
          8000

          Video

          Fotogalerie

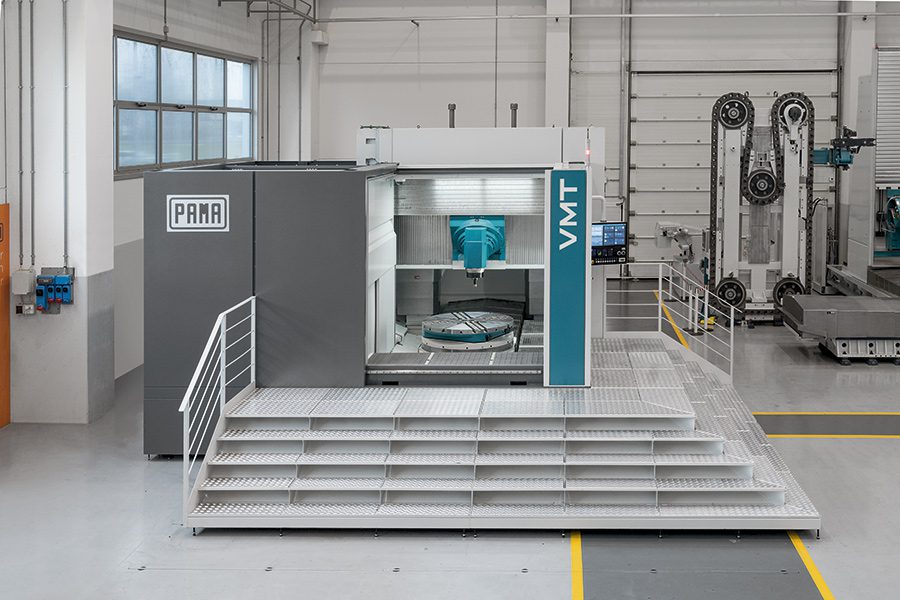

          01-VMT
          Image #5
          02-VMT
          Image #1
          04-VMT
          Image #2
          03-VMT
          Image #3
          05-VMT
          Image #4
          06-VMT
          Image #5
