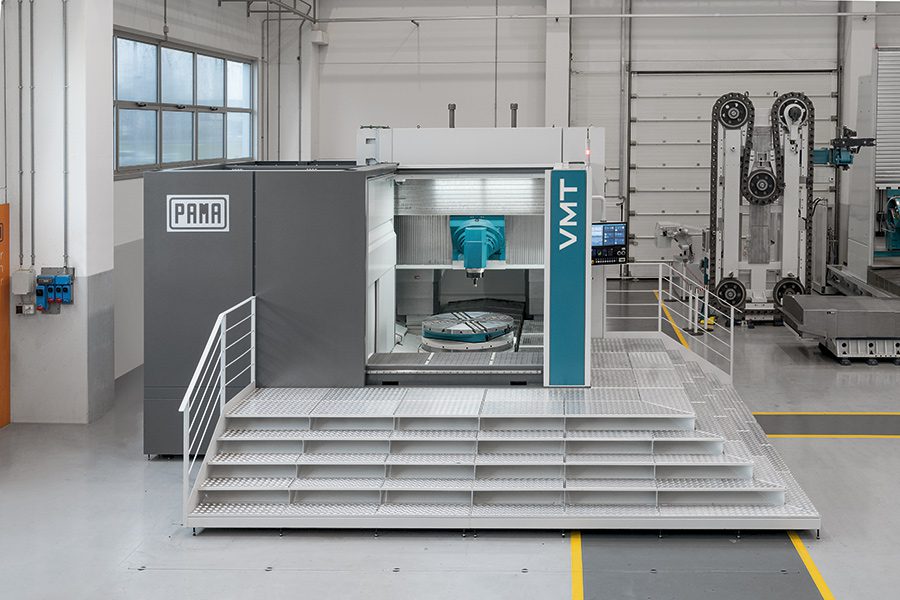

Multifunkční vertikální obráběcí centrum s karuselovým stolem PAMA řada SPEEDMAT VMT
Obráběcí centrum pro frézování, vrtání a soustružení
Provedení stroje Speedmat VMT nabízí ideální řešení pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování dokonce i u nejtvrdších materiálů. Na tomto univerzálním stroji lze provádět frézování, vrtání a soustružení. Speedmat VMT multifunkční obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou příslušenství, která zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:
- letectví
- energetika
- těžební průmysl
- nástroje & formy
- všeobecné strojírenství
Řada Speedmat VMT má tři základní modely s těmito parametry:
- velikost palet 1000 × 1000 mm až 2000 × 2500 mm
- max. točný průměr 1500 – 3000 mm
- maximální zatížení stolu 6000 až 12000 kg
Pracovní rozjezdy | ||
|---|---|---|
X osa (stůl) | mm | 1700 – 2700 |
Y osa (vřeteník) | mm | 1500 – 2700 |
Z osa (stojan) | mm | 1300 – 1700 |
Max. točný průměr pbrobku | mm | 1500 – 3000 |
Karuselový (rotační) stůl | ||
|---|---|---|
Velikost stolu nebo palet | mm | ∅ 1250 – 2200 |
Nosnost stolu | kg | 6000 – 8000 |
Nosnost palety | kg | 6000 – 8000 |
Max. rychlost otáček | ot/min | 350 – 200 |
Lineární osy | ||
|---|---|---|
X, Y osy pracovní posuv/rychloposuv | mm/min | 50000 – 40000 |
Z osa pracovní posuv/rychloposuv | mm/min | 40000 |
Max. zrychlení | m/s2 | 3 |
X, Y, Z osa posuvová síla | kN | 15 |
Vřeteník | M | ES | |
|---|---|---|---|
Max otáčky vřetena | ot/min | 6000 / 9000 | 12500 |
Max. výkon vřetena | kW | 65 | 85 |
Max. krouticí výkon vřetena | Nm | 780 / 500 | 450 |
A osa max. krouticí moment | Nm | 4000 | 4000 |
A osa max. moment zpěvnění | Nm | 8000 | 8000 |
