Portálové obráběcí centrum s pojízdným stojanem PAMA řada VERTIRAM GT Portálové centrum

Portálové obráběcí centrum s pojízdným stojanem PAMA řada VERTIRAM GT

Vertikální CNC obráběcí centrum

Toto vertikální portálové obráběcí centrum je dokonalým řešením pro rozměrné nebo těžké komponenty, jejichž obrábění je nejlepší pomocí vertikálního vřetena. Nespočet vyvrtávacích, frézovacích a soustružnických operací může být provedeno na jedno upnutí bez nutnosti dalšího přepínání obrobku. Portálové obráběcí centrum Vertiram GT má pohyblivý portál a může být v provedení s pevným nebo pohyblivým příčníkem a doplněno na přání o karuselový stůl. Jedná se o vyvrtávací, frézovací a soustružnický stroj pro multifunkční operace. Toto portálové obráběcí centrum může být v případě speciálních přání zákazníků doplněno širokou škálou karuselových stolů s nosností od 25000 do 300000 kg, širokou řadou hlav (univerzální hlavy, 5osé CNC hlavy a také hlavy upravené podle potřeb řešení), výměníky nástrojů a dalším příslušenstvím, které zajišťuje potřeby pro nejnáročnější požadavky.

Obory využití:

  • letectví
  • formy a nástroje
  • těžební průmysl
  • naftové motory
  • energetika
  • všeobecné strojírenství

Řada Vertiram TT má tyto parametry:

  • vyvrtávání, frézování a soustružení
  • provedení s pohyblivými stojany
  • průchodnosti mezi stojany 2100 – 10100 mm
  • průchodnost pod vřetenem 1700 – 5500 mm
  • posuv smykadla (osa Z) 1300 – 2500 mm

Vertiram 1000-GT, 2000-GT, 3000-GT, 4000-GT

Pracovní rozjezdy
Průchodnost mezi stojany
mm
3000 – 10100
Průchodnost pod vřetenem (AL200)
mm
1700 – 5500
X osa (portál)
mm
4000 – 6000
mm
+N x 1000
Y osa (vřeteník)
mm
3000 – 11600
Z osa (smykadlo)
mm
1300 – 2500
W osa (příčník – opce)
mm
1100 – 3600
Stůl (deskové pole)
Stůl (deskové pole) šířka
mm
2000 – 9000
Vřeteník
Průřez smykadla
mm
500 x 500 – 590 x 590
Max. otáčky vřetena
ot/min
3000 – 7000
Převodový rozsah vřetena
Přímý pohon / 4
Max. výkon vřetena (S1)
kW
45 – 103
Max. krouticí moment vřetena (S1)
Nm
800 – 10730
Pracovní posuvy os
Rychloposuvy os X, Y, Z, W / pracovní posuvy
mm/min
až 30000
Rychloposuv osy W / pracovní posuv
mm/min
3000

Video

Fotogalerie

    Multifunkční vertikální obráběcí centrum s karuselovým stolem PAMA řada SPEEDMAT VMT

    Multifunkční vertikální obráběcí centrum
    s karuselovým stolem PAMA řada SPEEDMAT VMT

    Obráběcí centrum pro frézování, vrtání a soustružení

    Provedení stroje Speedmat VMT nabízí ideální řešení pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování dokonce i u nejtvrdších materiálů. Na tomto univerzálním stroji lze provádět frézování, vrtání a soustružení. Speedmat VMT multifunkční obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou příslušenství, která zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:

    • letectví
    • energetika
    • těžební průmysl
    • nástroje & formy
    • všeobecné strojírenství

    Řada Speedmat VMT má tři základní modely s těmito parametry:

    • velikost stolu nebo palet ∅ 1250, ∅ 1500, ∅ 1600, ∅ 2200 mm
    • max. točný průměr 1500 – 3000 mm
    • maximální zatížení stolu 6000 až 8000 kg

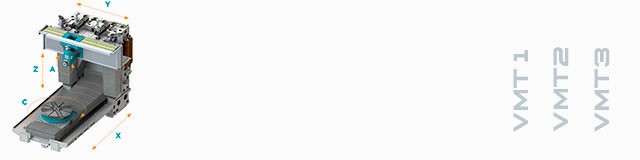

    Pracovní rozjezdy

    VMT1
    VMT2
    VMT3
    X osa (stůl)
    mm
    1700
    2000
    2700
    Y osa (vřeteník)
    mm
    1500
    2000
    2700
    Z osa (stojan)
    mm
    1300
    1300
    1700
    Max. točný průměr obrobku
    mm
    1500
    2000
    3000

    Karuselový (rotační) stůl

    VMT1
    VMT2
    VMT3
    Velikost stolu nebo palet
    mm
    ∅ 1250
    ∅ 1250 / ∅ 1500
    ∅ 1600 / ∅ 2200
    Nosnost stolu
    kg
    6000
    6000
    8000
    Nosnost palety
    kg
    4000
    4000
    7000
    Max. rychlost otáček
    ot/min
    350
    350
    200

    Lineární osy

    VMT1
    VMT2
    VMT3
    X, Y osy pracovní posuv/rychloposuv
    mm/min
    50000
    50000
    40000
    Z osa pracovní posuv/rychloposuv
    mm/min
    40000
    40000
    40000
    Max. zrychlení
    m/s2
    3
    3
    3
    X, Y, Z osa posuvová síla
    kN
    15
    15
    15

    Hlavy

    HVA
    A
    Max otáčky vřetena
    ot/min
    8000 / 12500
    8000 / 12500
    Max. výkon vřetena
    kW
    84 / 85
    84 / 85
    Max. krouticí výkon vřetena
    Nm
    901 / 450
    901 / 450
    A osa max. krouticí moment
    Nm
    4000
    5000
    A osa max. moment zpěvnění
    Nm
    8000
    10000

    Zásobník nástrojů

    Řetězový
    Regálový
    Kapacita zásobníku s nástroji HSK 100
    pozic
    40 / 60 / 80 / 100
    180 / 250
    Kapacita zásobníku nástrojů s ISO 50
    pozic
    40 / 60 / 80 / 100
    153 / 225
    Max. průměr nástroje (všechny pozice obsazeny)
    mm
    125
    125
    Max. průměr nástroje (vedlejší kapsy prázdné)
    mm
    160
    325
    Max. průměr nástroje (orientovaný nástroj)
    mm
    250
    400
    Max. délka nástroje
    mm
    500
    600
    Max. hmotnost nástroje
    kg
    20
    35
    Max. klopný moment nástroje
    Nm
    60
    120

    Video

    Fotogalerie

      Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNICOM7000-XL

      Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNICOM7000-XL

      Soustružení, frézování a vrtání v kompaktním plně zakrytovaném obráběcím centru s pevným portálovým stojanem a automatickou výměnou různých palet

      UNICOM7000-XL je obráběcí centrum, které se ideálně hodí pro vertikální soustružení a vícestranné obrábění složitých komponent. Typickým představitelem vhodným pro tento vysoce produktivní stroj jsou tělesa čerpadel. Měnič palet umožňuje použití palet o různém průměru stolu v jednom stroji. Maximální průměr soustružení je 4500 mm a maximální výška soustružení je 2300 mm. Pro svislé soustružení může vřeteno nabrat adaptér na nástroje pro soustružení pro HSK100A. Frézovací a vrtací nástroje s kuželem HSK100A mohou být automaticky nasazeny do vřetene úhlové nebo univerzální hlavy.

      Technické parametry
      X (mm)
      2675 / 3450 / 5000
      Y (mm)
      2300 / 2500 / 4000
      Z (mm)
      1600
      Max. točný průměr obrobku (mm)
      ø 2000 – 4500
      Vertikální průchodnost (mm)
      2000 / 2300
      Pracovní posuv X / Y /Z (m/min)
      40 / 40 / 40
      Výkon motoru ve vřeteníku S1 / S6 (kW)
      37 / 42
      Max. otáčky (min-1)
      6000
      Krouticí moment na vřeteni (Nm)
      1600
      Upínací kužel
      HSK100A / Capto C8
      Zásobník nástrojů (počet nástrojů)
      78 – 200
      Karuselovací stůl – výkon motoru (kW)
      70 / 95
      Krouticí moment stolu (Nm)
      70000
      Velikost palet (mm)
      ø 1250 – 4000
      Počet palet
      2 – 3
      Volitelné příslušenství
      Pravoúhlá obráběcí hlava, univerzální hlava, obrobková a nástrojová sonda

      Fotogalerie

        Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNICOM7000

        Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNICOM7000

        Soustružení, frézování a vrtání v kompaktním plně zakrytovaném obráběcím centru s pevným portálovým stojanem a automatickou výměnou různě velkých palet

        UNICOM7000 je obráběcí centrum, které se ideálně hodí pro vertikální soustružení a vícestranné obrábění složitých komponent. Typickým představitelem vhodným pro tento vysoce produktivní stroj jsou tělesa čerpadel. Měnič palet umožňuje použití palet o různém průměru stolu v jednom stroji. Maximální průměr soustružení je 4500 mm a maximální výška soustružení je 2300 mm. Pro svislé soustružení může vřeteno nabrat adaptér na nástroje pro soustružení pro HSK100A. Frézovací a vrtací nástroje s kuželem HSK100A mohou být automaticky nasazeny do vřetene úhlové nebo univerzální hlavy.

        Technické parametry
        X (mm)
        2675 / 3450 / 5000
        Y (mm)
        2300 / 2500 / 4000
        Z (mm)
        1600
        Max. točný průměr obrobku (mm)
        ø 2000 – 4500
        Vertikální průchodnost (mm)
        2000 / 2300
        Pracovní posuv X / Y /Z (m/min)
        40 / 40 / 40
        Výkon motoru ve vřeteníku S1 / S6 (kW)
        37 / 42
        Max. otáčky (min-1)
        6000
        Krouticí moment na vřeteni (Nm)
        1600
        Upínací kužel
        HSK100A / Capto C8
        Zásobník nástrojů (počet nástrojů)
        78 – 200
        Karuselovací stůl – výkon motoru (kW)
        70 / 95
        Krouticí moment stolu (Nm)
        70000
        Velikost palet (mm)
        ø 1250 – 4000
        Počet palet
        2 – 3
        Volitelné příslušenství
        Pravoúhlá obráběcí hlava, univerzální hlava, obrobková a nástrojová sonda

        Fotogalerie

          Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNICOM6000

          Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNICOM6000

          Soustružení, frézování a vrtání v kompaktním plně zakrytovaném obráběcím centru s pevným portálovým stojanem a automatickou výměnou různě velkých palet

          UNICOM6000 je obráběcí centrum, které se ideálně hodí pro vertikální soustružení a vícestranné obrábění složitých komponent. Typickým představitelem vhodným pro tento vysoce produktivní stroj jsou tělesa čerpadel. Měnič palet umožňuje použití palet o různém průměru stolu v jednom stroji. Maximální průměr soustružení je 2000 mm a maximální výška soustružení je až 1450 mm. Pro svislé soustružení může vřeteno nabrat adaptér na nástroje pro soustružení pro HSK100A. Frézovací a vrtací nástroje s kuželem HSK100A mohou být automaticky nasazeny do vřetene úhlové nebo univerzální hlavy.

          Technické parametry
          X (mm)
          1950
          Y (mm)
          1425
          Z (mm)
          1000 / 1250
          Max. točný průměr obrobku (mm)
          ø 2000
          Vertikální průchodnost (mm)
          1300 / 1550 / 1700
          Pracovní posuv X / Y /Z (m/min)
          30 / 30 / 30
          Výkon motoru ve vřeteníku S1 / S6 (kW)
          26 / 39 (S1) / 36 / 54 (S6)
          Max. otáčky (min-1)
          6000
          Krouticí moment na vřeteni (Nm)
          720 / 1000
          Upínací kužel
          HSK100A / Capto C8
          Zásobník nástrojů (počet nástrojů)
          78 / 139 / 200
          Karuselovací stůl – výkon motoru (kW)
          70 / 95
          Krouticí moment stolu (Nm)
          25000 / 38000
          Velikost palet (mm)
          ø1250 / 1600 / 1800
          Počet palet
          2 – 6
          Volitelné příslušenství
          Pravoúhlá obráběcí hlava, univerzální hlava, obrobková a nástrojová sonda
