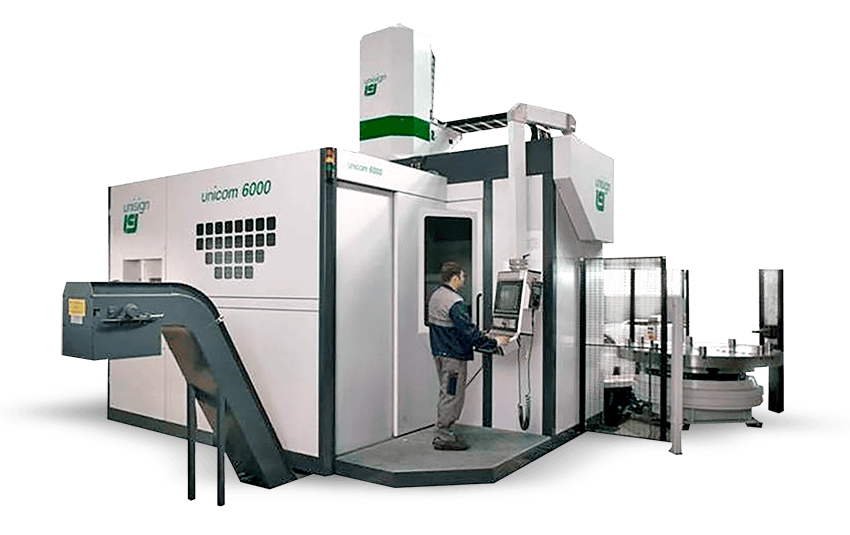

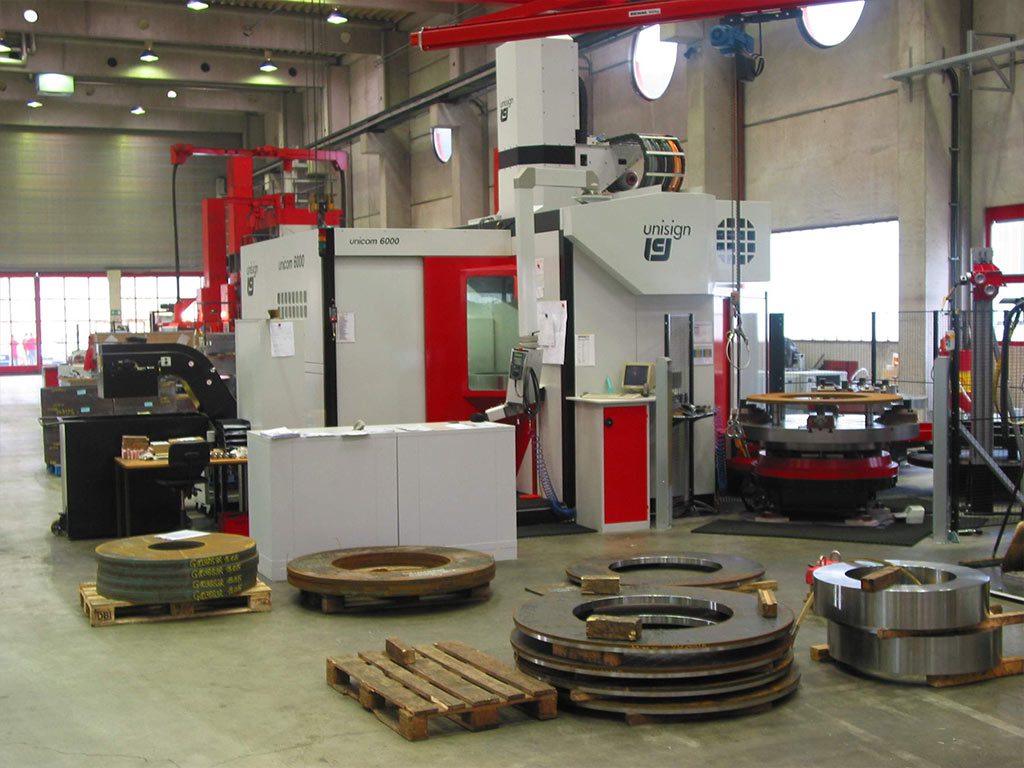

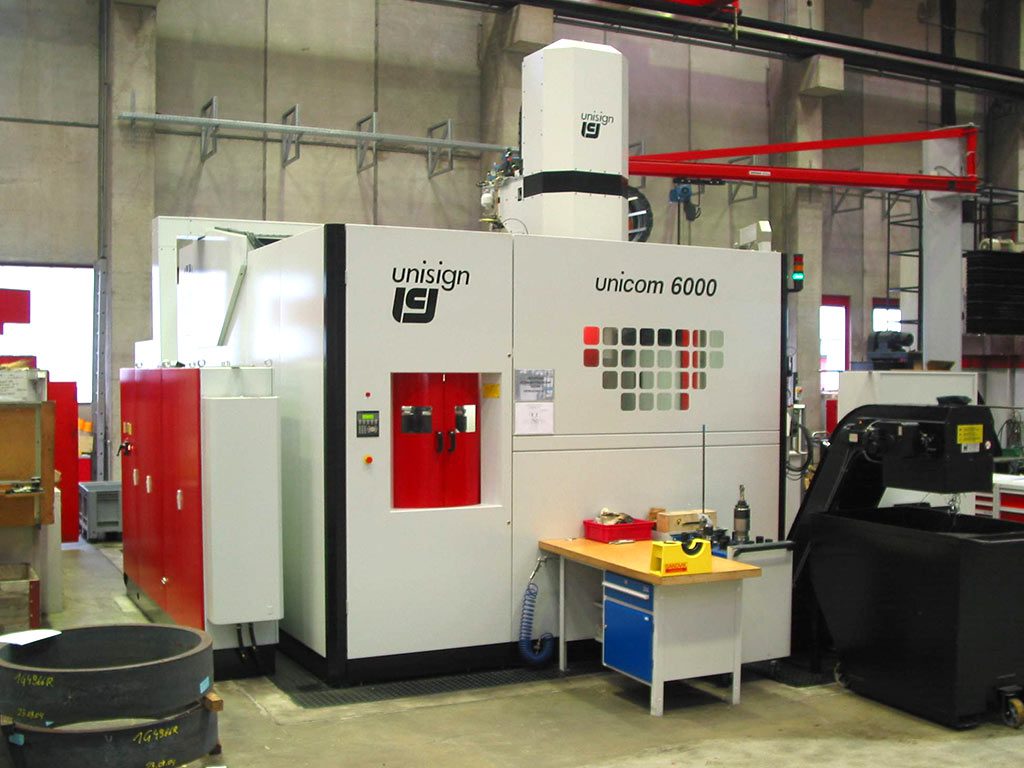

Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNICOM6000

Soustružení, frézování a vrtání v kompaktním plně zakrytovaném obráběcím centru s pevným portálovým stojanem a automatickou výměnou různě velkých palet

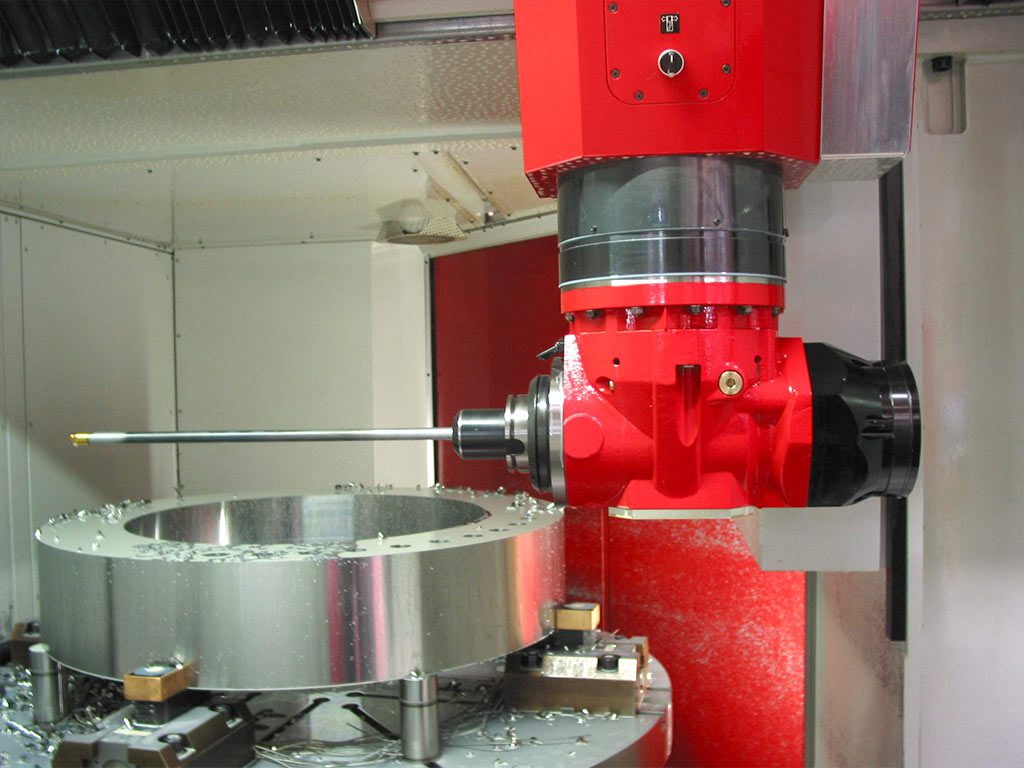

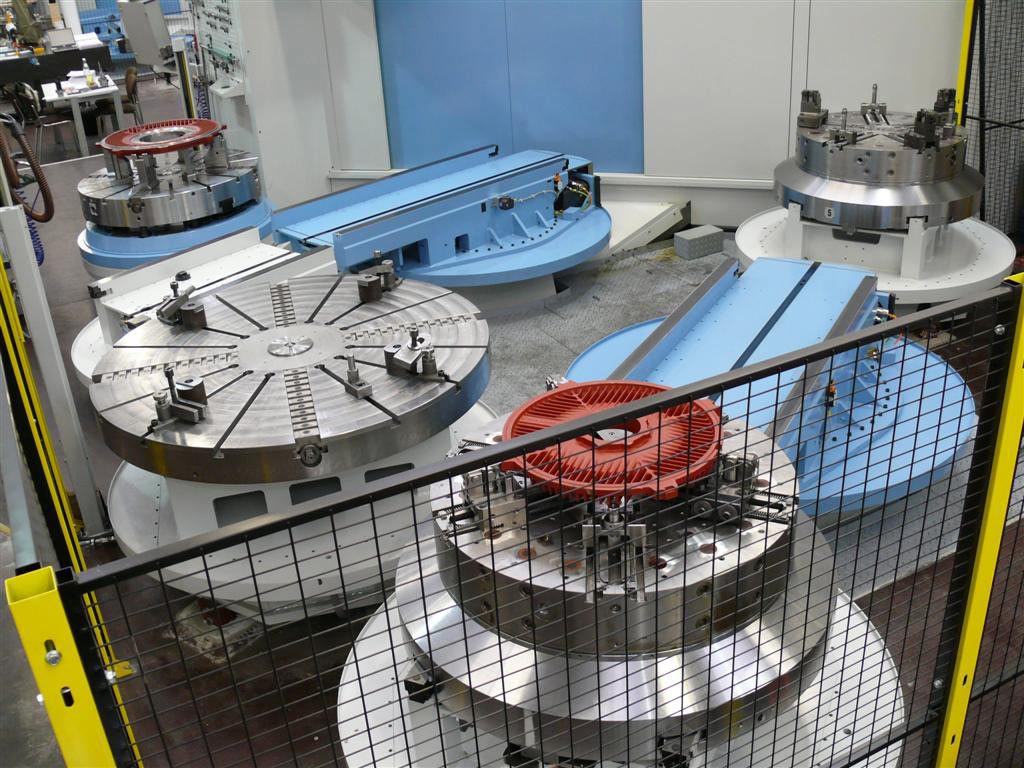

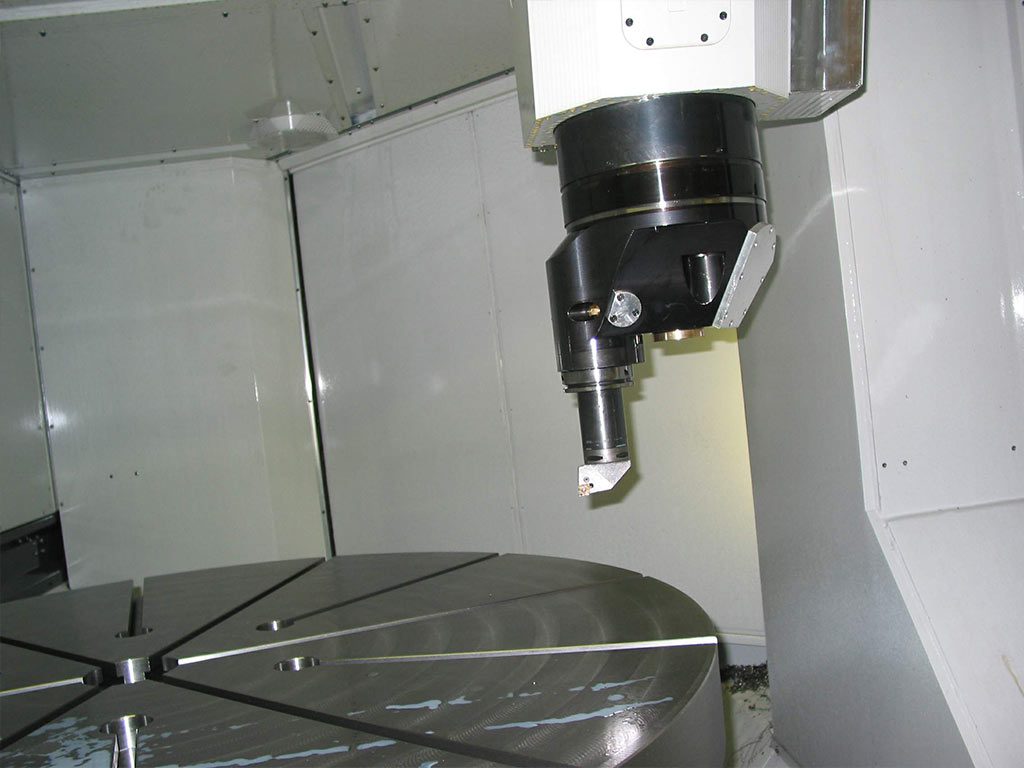

UNICOM6000 je obráběcí centrum, které se ideálně hodí pro vertikální soustružení a vícestranné obrábění složitých komponent. Typickým představitelem vhodným pro tento vysoce produktivní stroj jsou tělesa čerpadel. Měnič palet umožňuje použití palet o různém průměru stolu v jednom stroji. Maximální průměr soustružení je 2000 mm a maximální výška soustružení je až 1450 mm. Pro svislé soustružení může vřeteno nabrat adaptér na nástroje pro soustružení pro HSK100A. Frézovací a vrtací nástroje s kuželem HSK100A mohou být automaticky nasazeny do vřetene úhlové nebo univerzální hlavy.

Technické parametry
X (mm)
1950
Y (mm)
1425
Z (mm)
1000 / 1250
Max. točný průměr obrobku (mm)
ø 2000
Vertikální průchodnost (mm)
1300 / 1550 / 1700
Pracovní posuv X / Y /Z (m/min)
30 / 30 / 30
Výkon motoru ve vřeteníku S1 / S6 (kW)
26 / 39 (S1) / 36 / 54 (S6)
Max. otáčky (min-1)
6000
Krouticí moment na vřeteni (Nm)
720 / 1000
Upínací kužel
HSK100A / Capto C8
Zásobník nástrojů (počet nástrojů)
78 / 139 / 200
Karuselovací stůl – výkon motoru (kW)
70 / 95
Krouticí moment stolu (Nm)
25000 / 38000

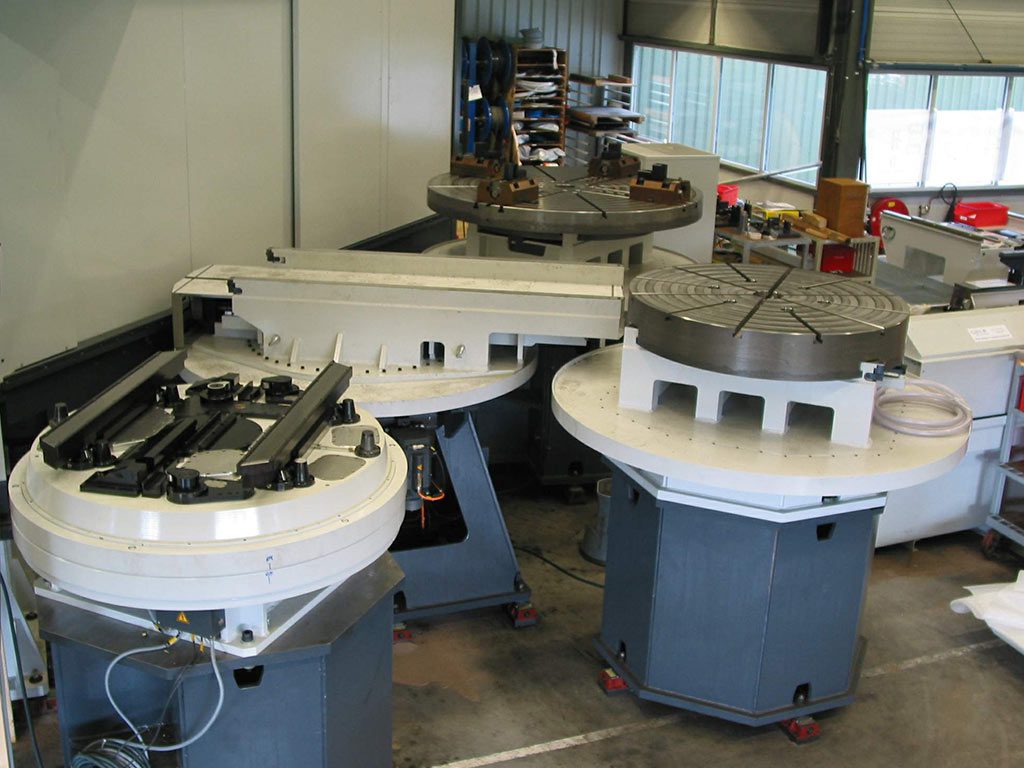

Velikost palet (mm)
ø1250 / 1600 / 1800
Počet palet
2 – 6
Volitelné příslušenství

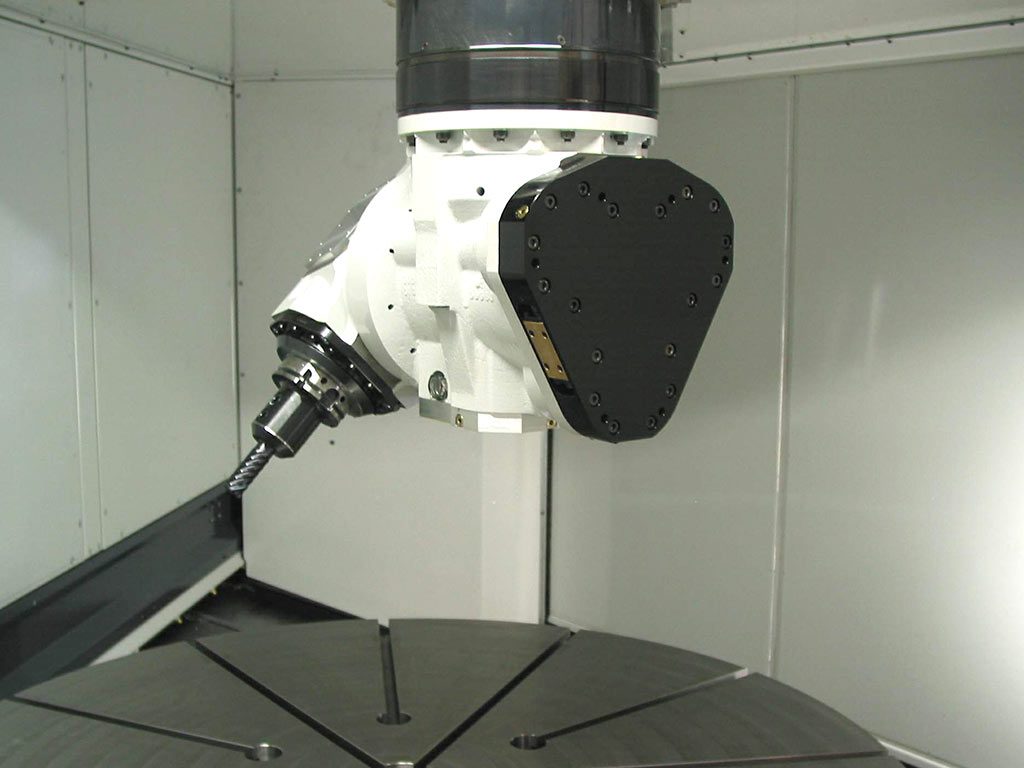

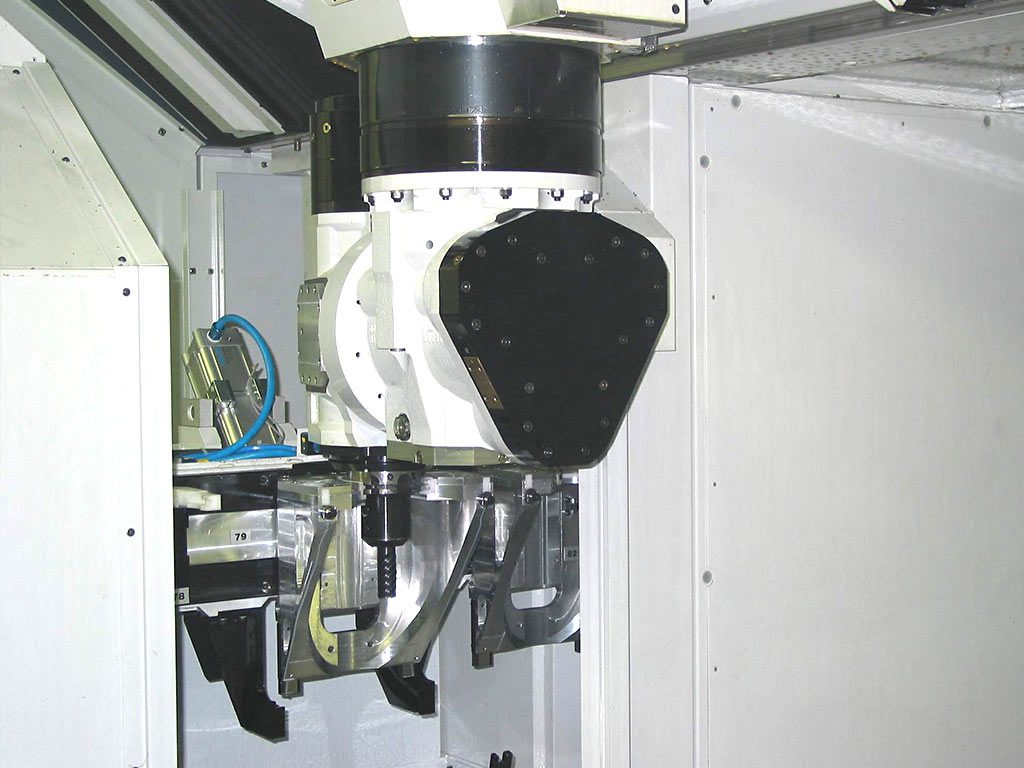

Pravoúhlá obráběcí hlava, univerzální hlava, obrobková a nástrojová sonda
