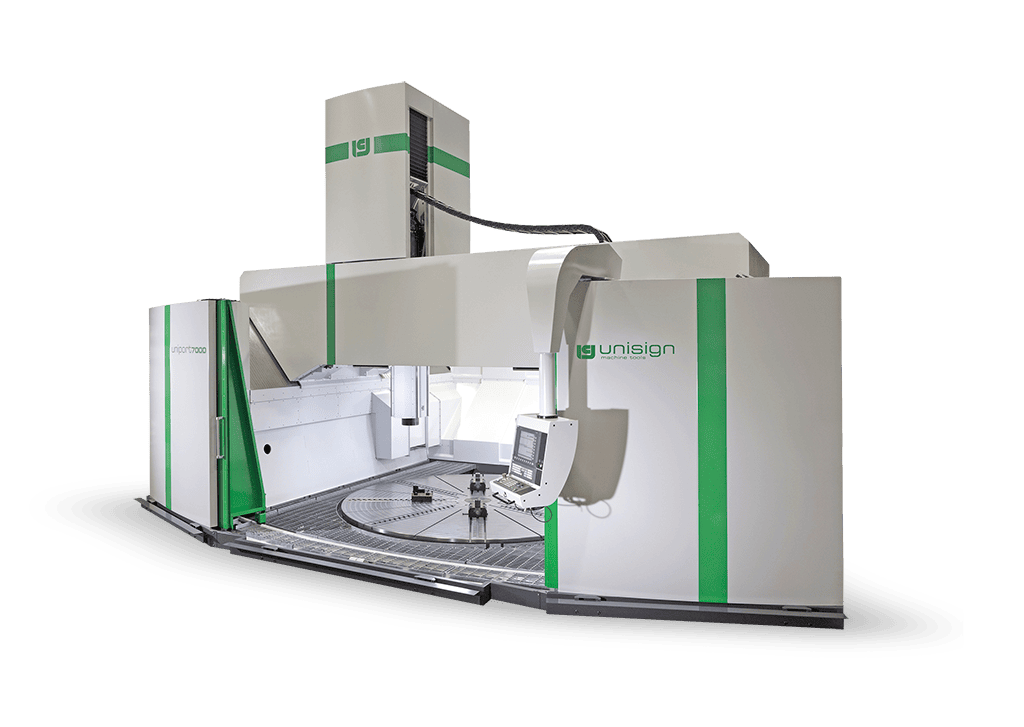

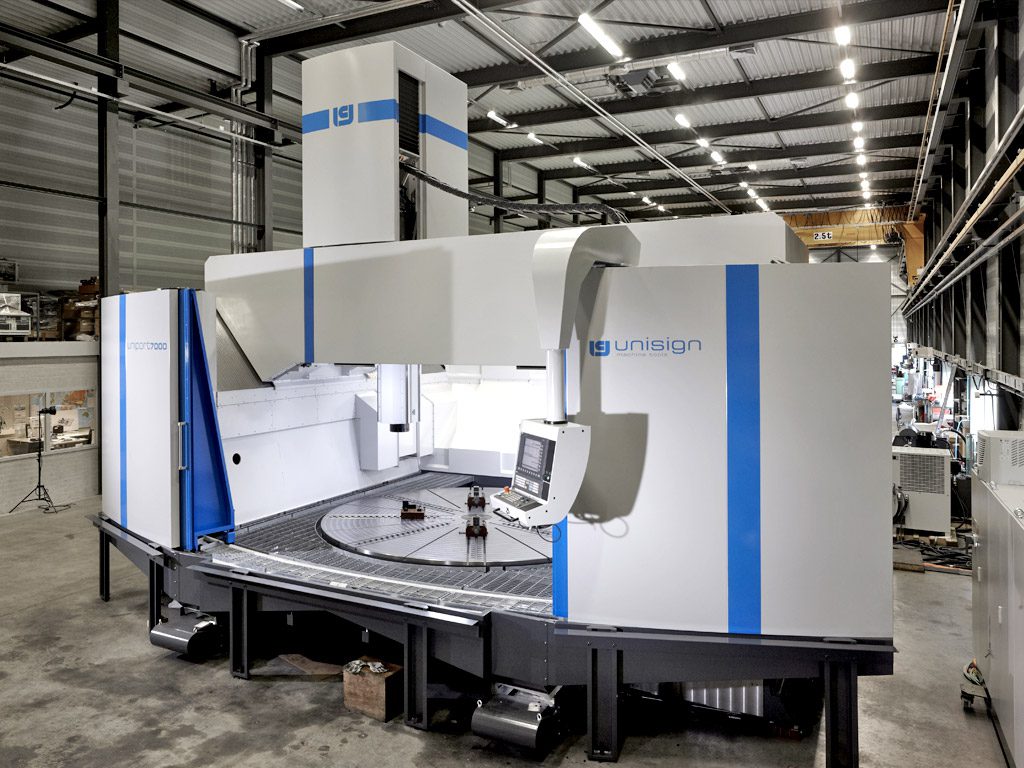

Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNIPORT7000-MTC

Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNIPORT7000-MTC

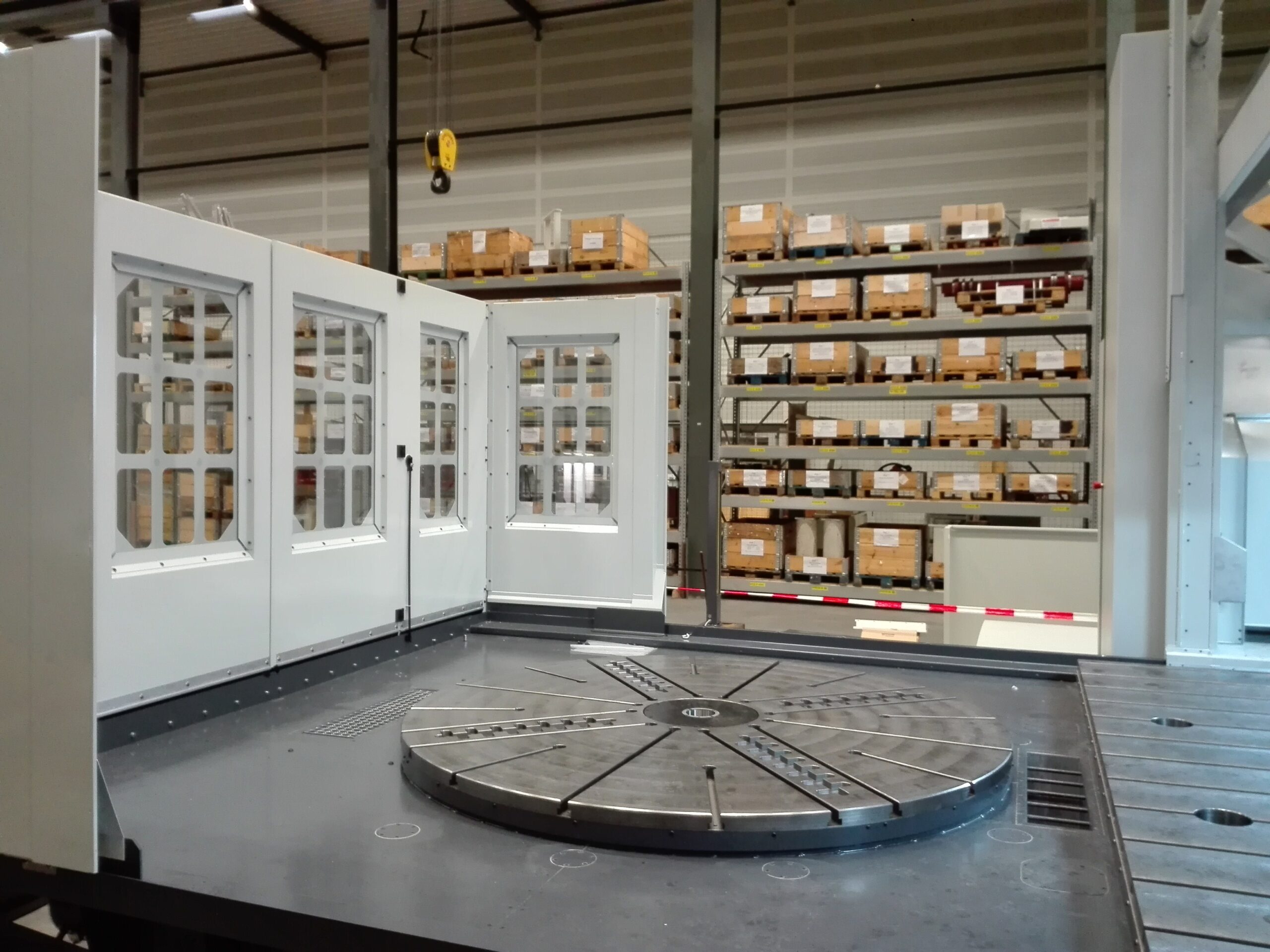

Portálový stroj koncepce „horní gantry“ s karuselovacím stolem do průměru 6000 mm

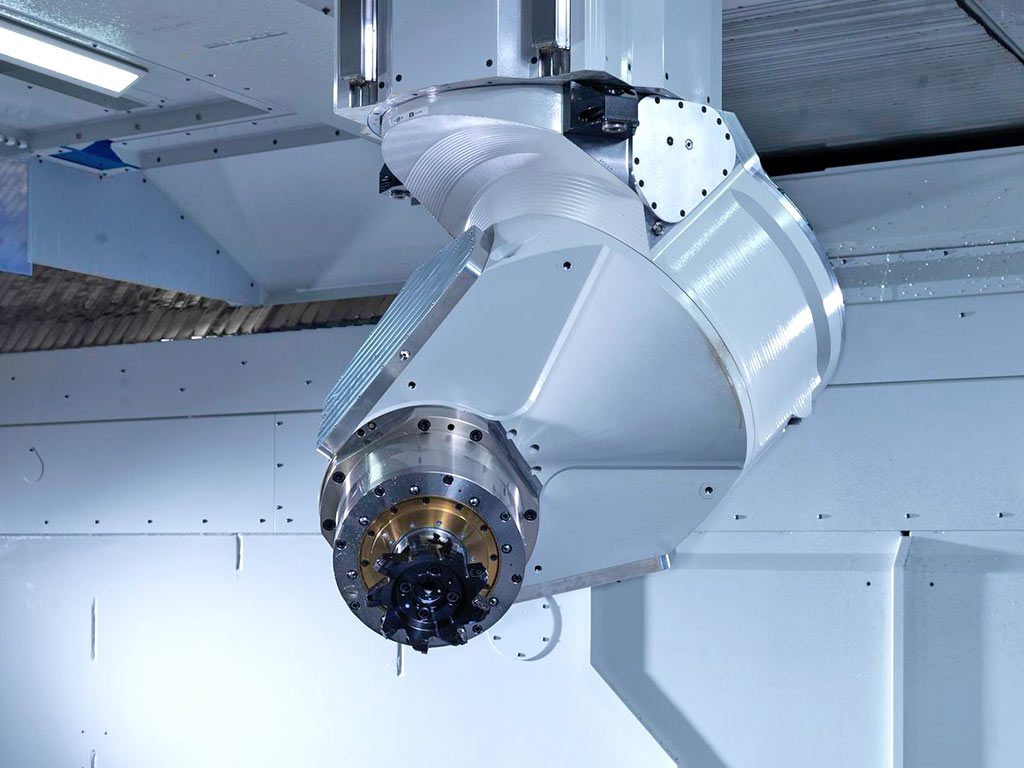

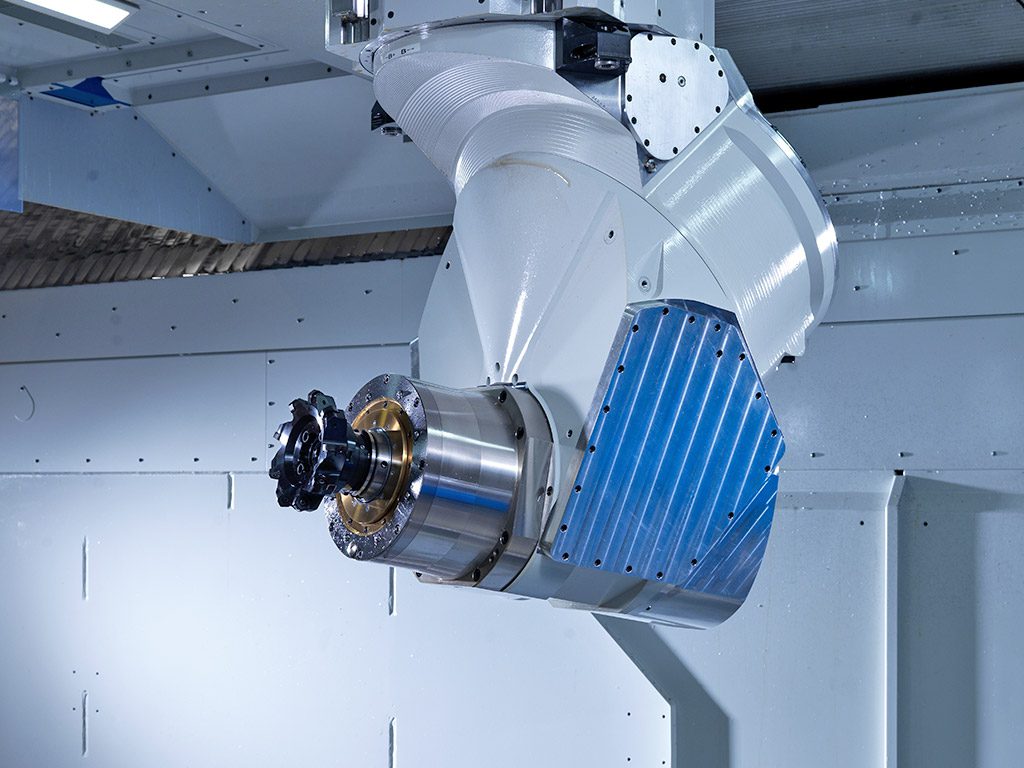

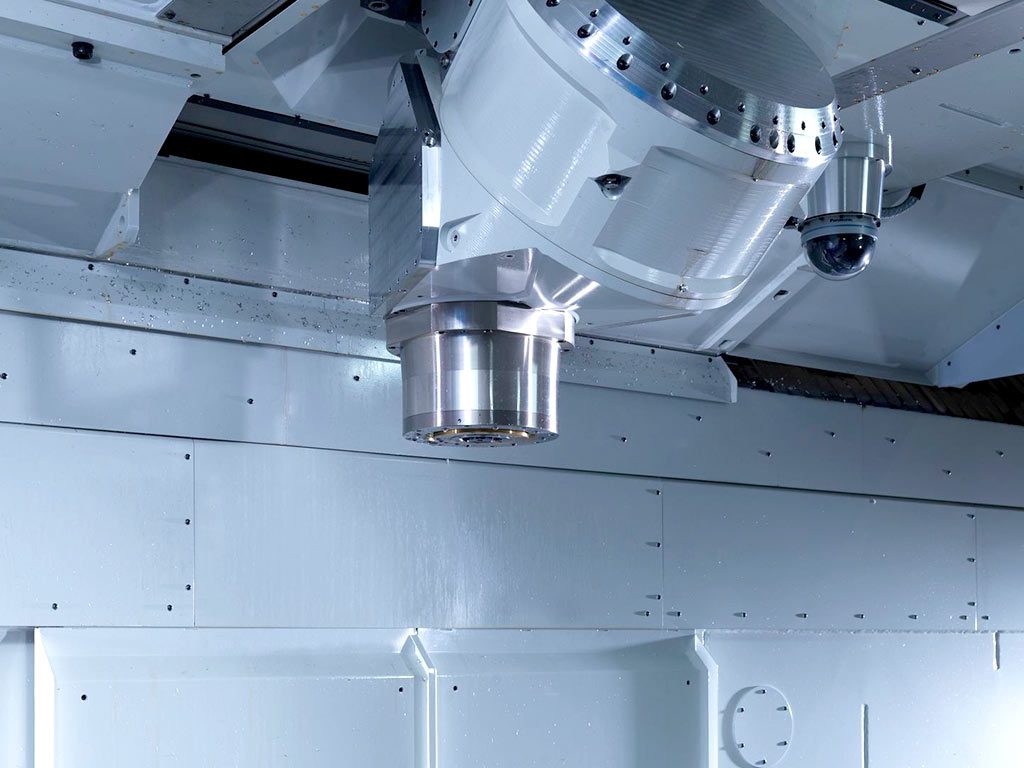

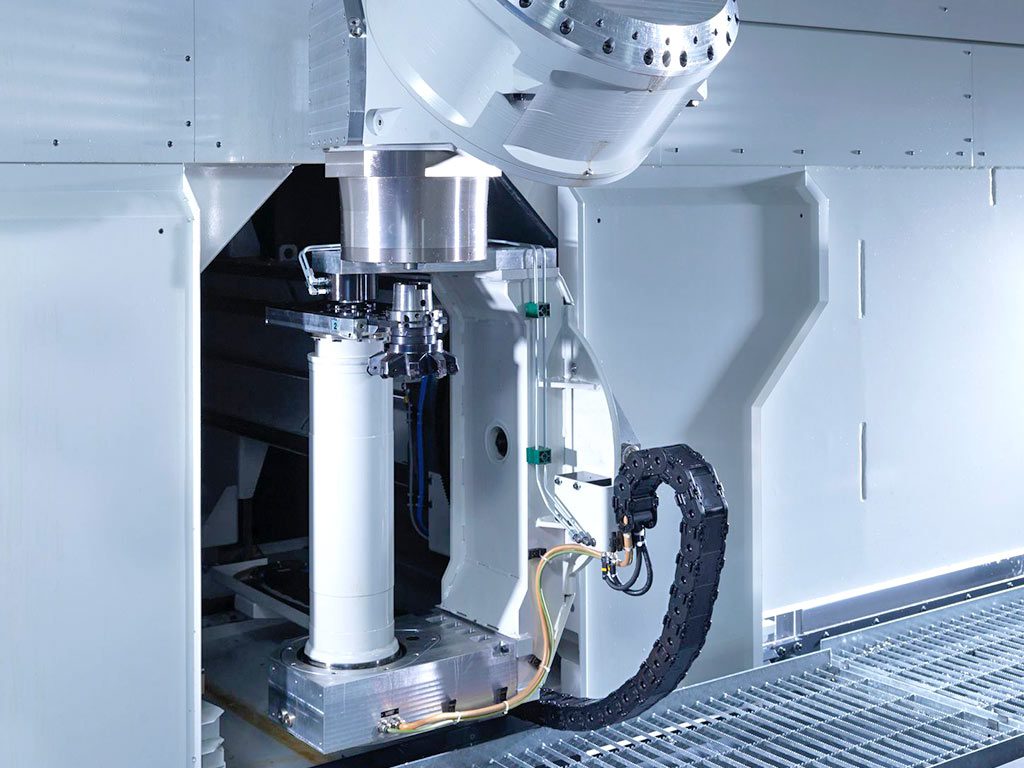

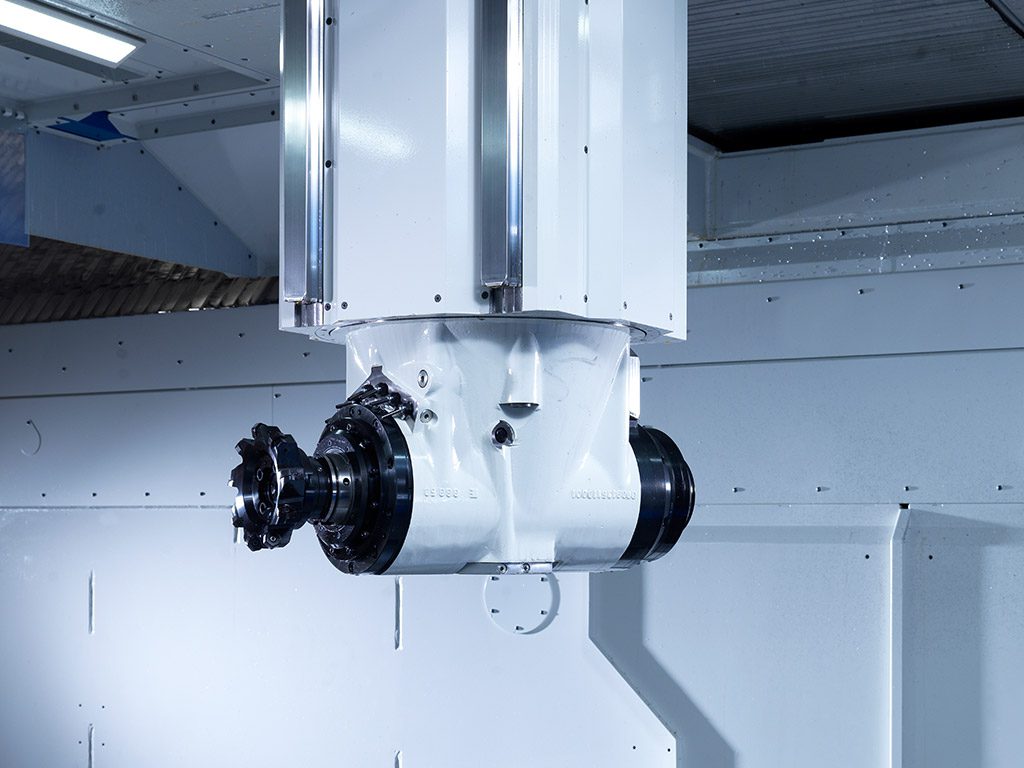

Jedná se o vysoce kompaktní multifunkční stroj kombinující vertikální karusel s vertikálním portálovým obráběcím strojem. Na stroji lze použít velké množství obráběcích hlav, čímž se stroj stává velmi produktivním. Stroj může být vybaven speciálními hlavami na soustružení, standardními mechanickými hlavami na frézování, vrtání, atd. (přímá, úhlová, univerzální indexovaná po 1° v obou osách) a také kontinuálně řízenou automaticky výměnnou 2osou hlavou s motor-vřetenem, která má světové parametry – S1: 63 kW, 15000 ot/min a 300 Nm nebo S1: 93 kW, 8000 ot/min a 445 Nm. Princip k dosažení maximální produktivity je velice jednoduchý – při jednom upnutí se postupně provedou veškeré obráběcí operace, čímž dojde velkému snížení vedlejších časů. Doplňující příslušenství se dodává dle individuálních zákaznických potřeb.

Technické parametry
X (mm)
6000 – 24000+
Y (mm)
2500 – 6500
Z (mm)
1250 / 1600
Max. točný průměr obrobku (mm)
ø 2000 – 6000
Pracovní posuv X / Y /Z (m/min)
40 / 40 / 40
Výkon motoru ve vřeteníku S1 / S6 (kW)
28 / 37 / 65 (S1) / 36 / 42 / 73 (S2)
Max. otáčky (min-1)
6000
Max. krouticí moment na vřeteni S1 / S2 (Nm)
1350 / 1600
Upínací kužel
HSK100A
Zásobník nástrojů (počet nástrojů)
48 – 330
Výkon hlavního motoru karuselovacího stolu (kW)
95

Fotogalerie

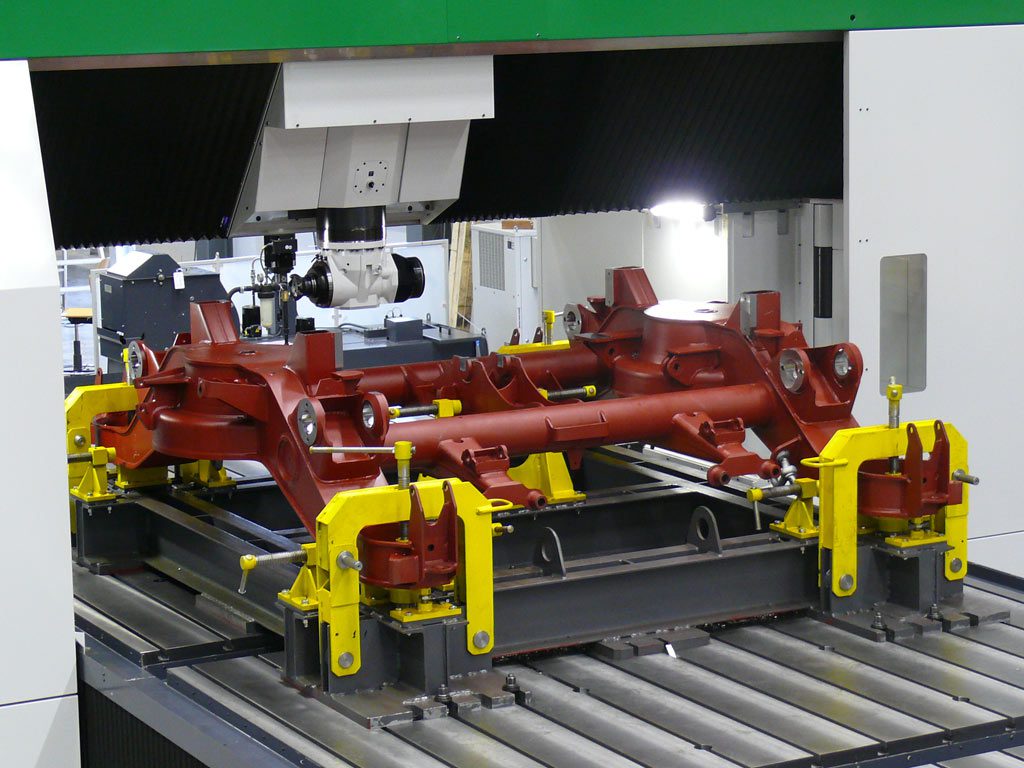

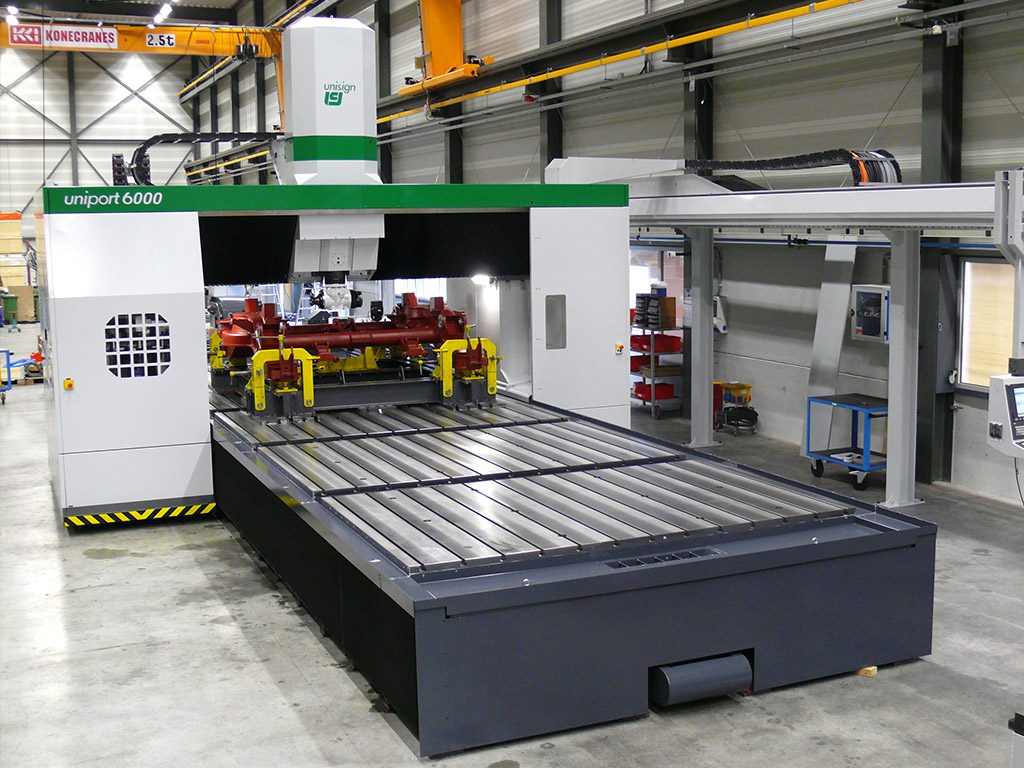

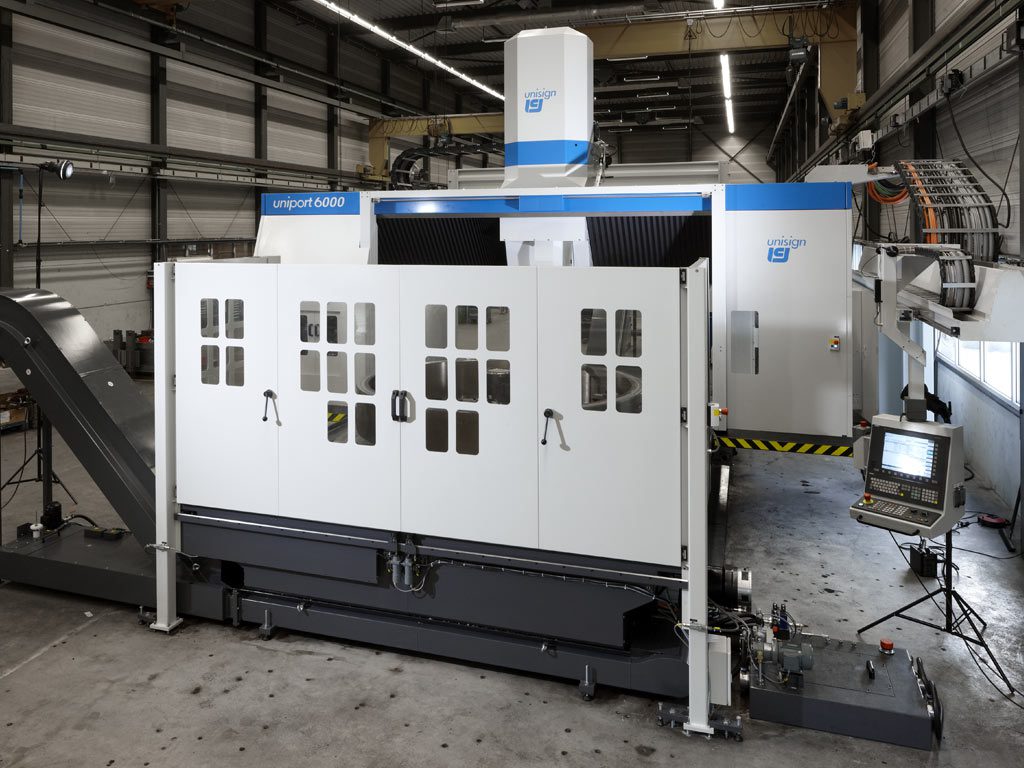

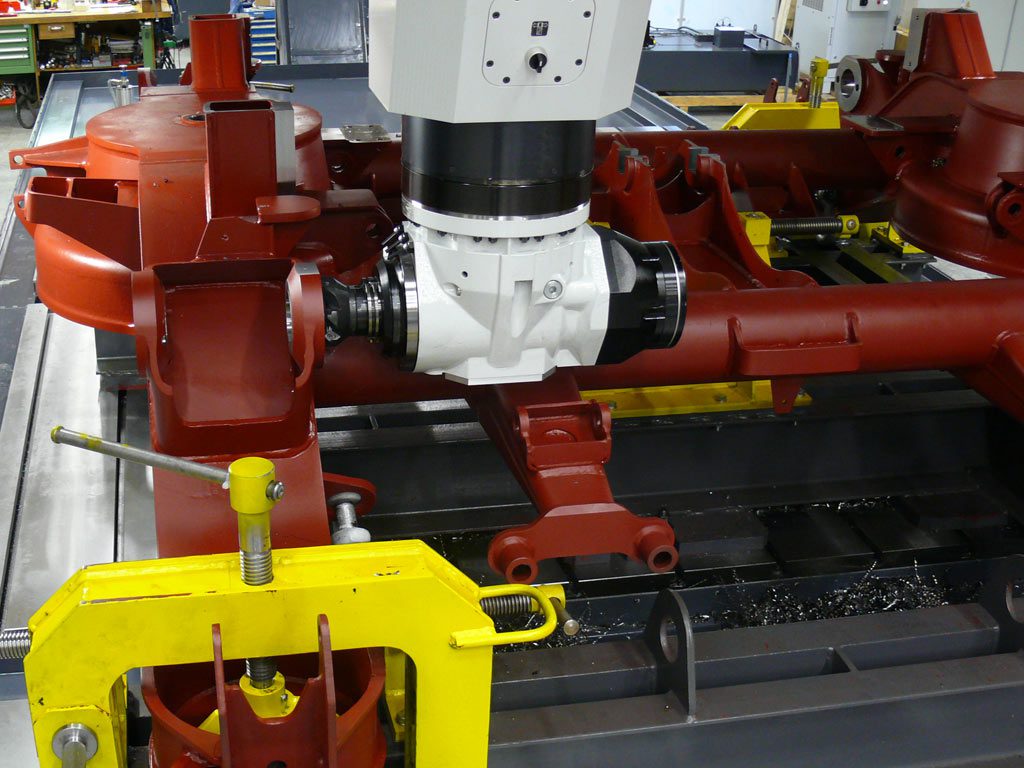

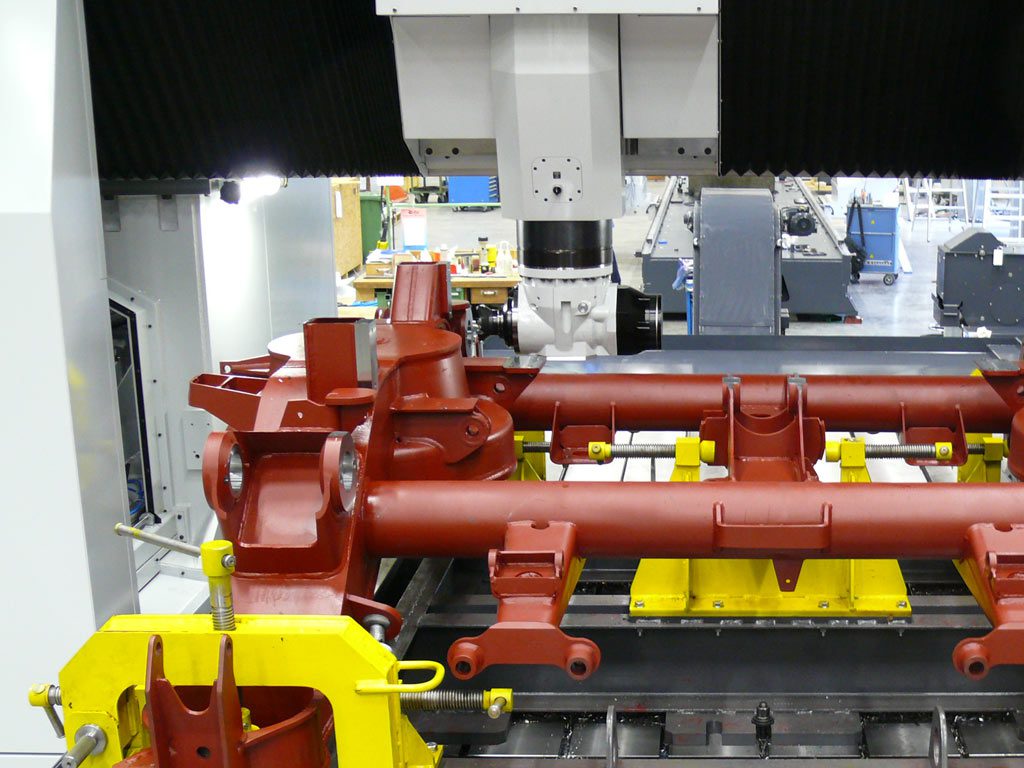

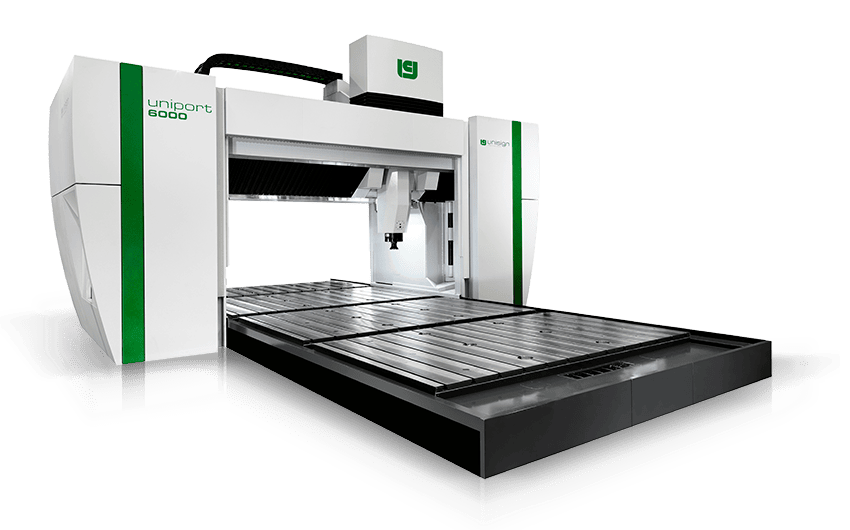

    Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT6000 Portálové centrum

    Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT6000

    Nejprodávanější univerzální portálové obráběcí centrum

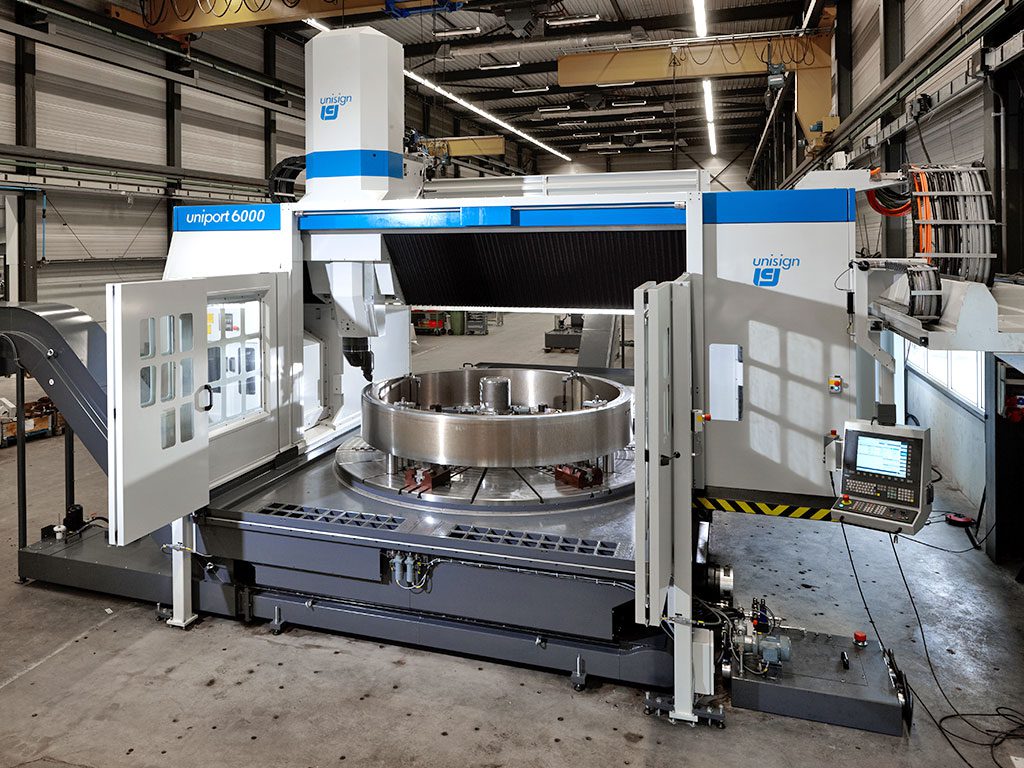

    Flexibilita, rychlost, síla, přesnost, spolehlivost a provozuschopnost jsou hlavními rysy této dlouhodobě osvědčené konstrukce portálového CNC obráběcího stroje. Velký pracovní prostor ve spojení s výkonnými obráběcími automaticky výměnnými hlavami umožňují prostorové obrábění velkých obrobků. UNIPORT 6000 má průchodnost mezi stojany až 4000 mm, vertikální průchodnost 1550 mm a délka stolu může být standardně až 24000 mm. Stroj může být vybaven i karuselovacím stolem o průměru až 3500 mm. Může být také dodán s paletovým systémem. Doplňující příslušenství se dodává dle individuálních zákaznických potřeb.

    Technické parametry
    X (mm)
    4000 – 24000+
    Y (mm)
    1500 – 4000
    Z (mm)
    1000 / 1250
    Horizontální průchodnost (mm)
    1500 – 4000
    Vertikální průchodnost (mm)
    1300 / 1550
    Pracovní posuv X / Y /Z (m/min)
    X = 36, Y, Z = 30
    Výkon motoru ve vřeteníku S1 / S6 (kW)
    26 / 39 (S1) / 36 / 54 (S6)
    Max. otáčky (min-1)
    6000
    Max. krouticí moment na vřeteni (Nm)
    720 / 1000
    Upínací kužel
    HSK100A / ISO50 / Capto C8
    Zásobník nástrojů (počet nástrojů)
    28 / 214

    Video

    Fotogalerie
