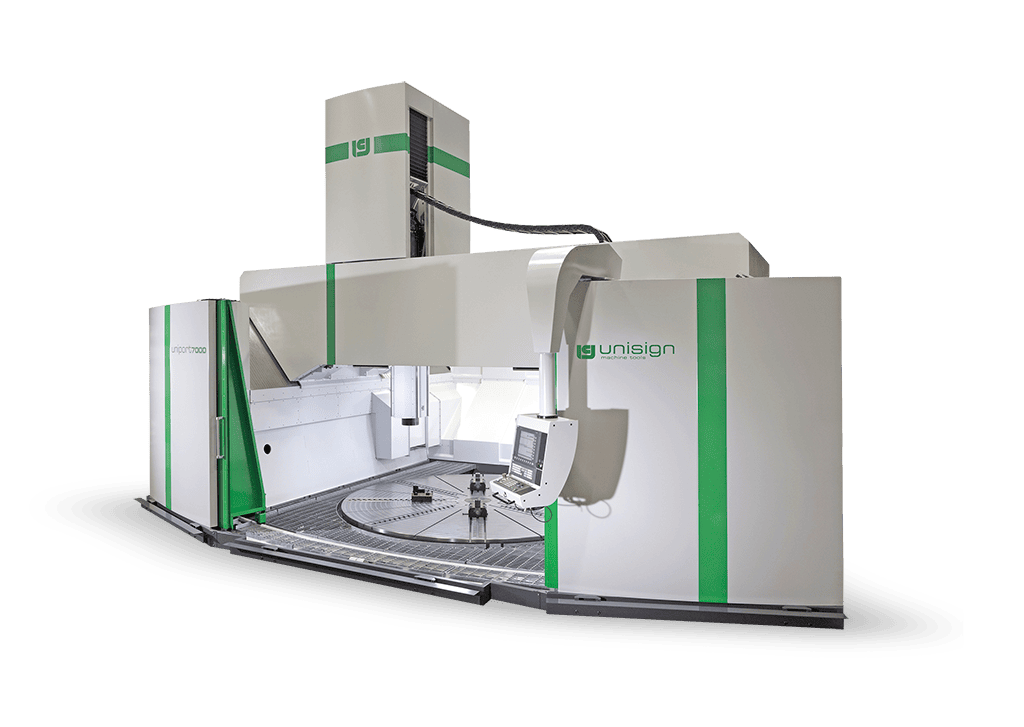

Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNIPORT7000-MTC
Portálový stroj koncepce „horní gantry“ s karuselovacím stolem do průměru 6000 mm
Jedná se o vysoce kompaktní multifunkční stroj kombinující vertikální karusel s vertikálním portálovým obráběcím strojem. Na stroji lze použít velké množství obráběcích hlav, čímž se stroj stává velmi produktivním. Stroj může být vybaven speciálními hlavami na soustružení, standardními mechanickými hlavami na frézování, vrtání, atd. (přímá, úhlová, univerzální indexovaná po 1° v obou osách) a také kontinuálně řízenou automaticky výměnnou 2osou hlavou s motor-vřetenem, která má světové parametry – S1: 63 kW, 15000 ot/min a 300 Nm nebo S1: 93 kW, 8000 ot/min a 445 Nm. Princip k dosažení maximální produktivity je velice jednoduchý – při jednom upnutí se postupně provedou veškeré obráběcí operace, čímž dojde velkému snížení vedlejších časů. Doplňující příslušenství se dodává dle individuálních zákaznických potřeb.
Katalog ke stažení
Formát PDF
Technické parametry | |
|---|---|
X (mm) | 6000 – 24000+ |
Y (mm) | 2500 – 6500 |
Z (mm) | 1250 / 1600 |
Max. točný průměr obrobku (mm) | ø 2000 – 6000 |
Pracovní posuv X / Y /Z (m/min) | 40 / 40 / 40 |
Výkon motoru ve vřeteníku S1 / S6 (kW) | 28 / 37 / 65 (S1) / 36 / 42 / 73 (S2) |
Max. otáčky (min-1) | 6000 |
Max. krouticí moment na vřeteni S1 / S2 (Nm) | 1350 / 1600 |
Upínací kužel | HSK100A |
Zásobník nástrojů (počet nástrojů) | 48 – 330 |
Výkon hlavního motoru karuselovacího stolu (kW) | 95 |

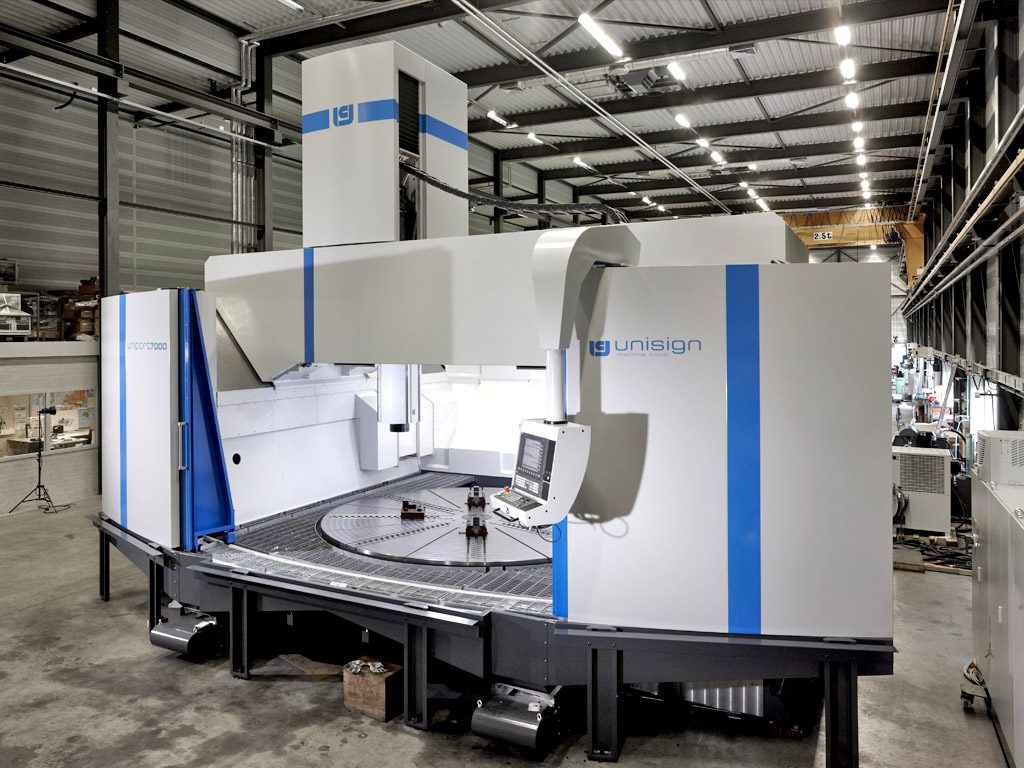

Fotogalerie
