Technické parametry
X-, Y-, Z-pojezd	2600/2030 x 900 x 900/1005 mm
Rozsah naklápění	-5 – +98°/-98° – +98°
Počet otáček	14000 / 15000 / 18000 ot/min
Výkon vřetena	22 / 35 / 37 / 50 kW
Počet nástrojů	60 / 240 / 324 (max.)
Upínací kužel vřetena	SK 40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Řídicí systém	Heidenhain / Sinumerik
Upínací plocha stolu	3080 x 900 mm
Zatížení stolu	3000 kg
Průměr otočného stolu	Ø 900 mm
Zatížení otočného stolu	1200 / 1800 kg
Točný průměr	Ø 1250 mm

Technické parametry

X-, Y-, Z-pojezd

2600/2030 x 900 x 900/1005 mm

Rozsah naklápění

-5 – +98°/-98° – +98°

Počet otáček

14000 / 15000 / 18000 ot/min

Výkon vřetena

22 / 35 / 37 / 50 kW

Počet nástrojů

60 / 240 / 324 (max.)

Upínací kužel vřetena

SK 40 / BT40 / HSK A63

Rychloposuvy os X-, Y-, Z-

40 / 40 / 40 m/min

Odměřovací systém

přímý

Řídicí systém

Heidenhain / Sinumerik

Upínací plocha stolu

3080 x 900 mm

Zatížení stolu

3000 kg

Průměr otočného stolu

Ø 900 mm

Zatížení otočného stolu

1200 / 1800 kg

Točný průměr

Ø 1250 mm

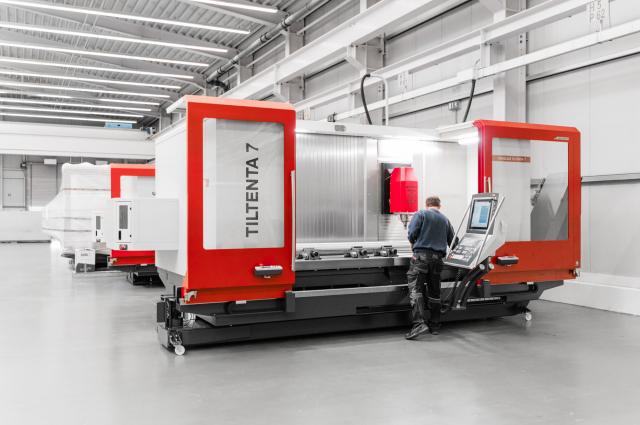

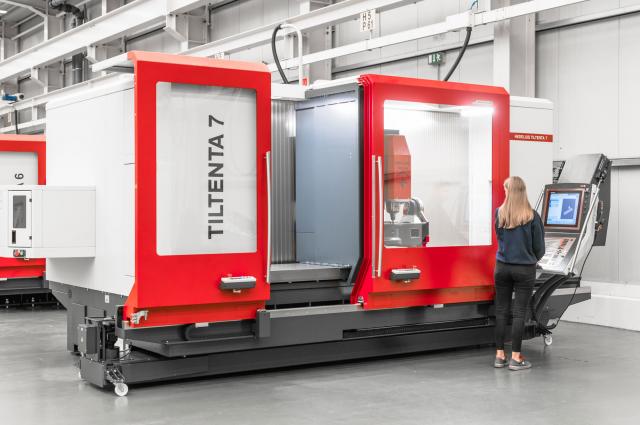

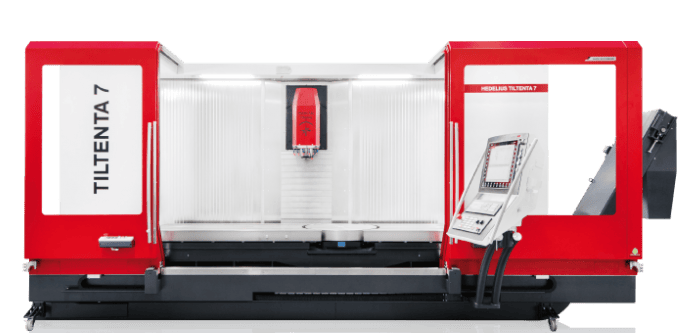

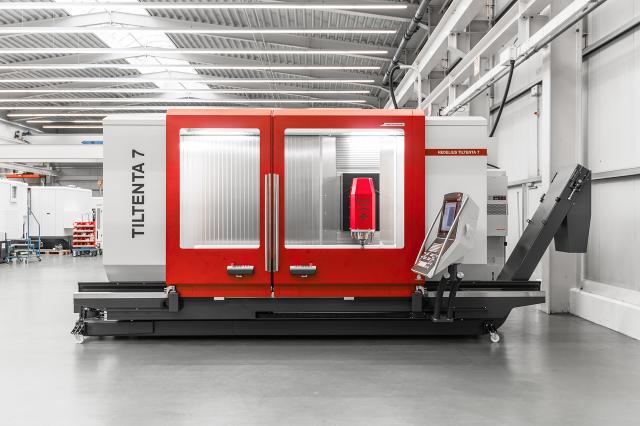

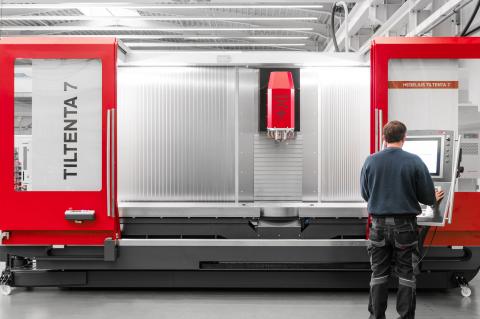

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 7 2600

TILTENTA 7 nabízí nové oblasti použití při obrábění v kusové a sériové výrobě. Ať už jde o konečné opracování dlouhých obrobků nebo o 5stranné kompletní opracování s využitím integrovaného NC otočného stolu – koncept stroje TILTENTA 7 pomůže s mnoha procesy při obrábění strojních součástí, při výrobě nástrojů a automobilových součástí. Spojení plynule naklápěcího hlavního vřetena a dlouhého stolu stroje s integrovaným NC otočným stolem umožňuje kombinovanou výrobu velkých obrobků a přesné 5osé obrábění na jednom stroji.

Hlavní charakteristiky

Univerzální obráběcí centrum s naklápěcím hlavním vřetenem umožňující 5osé obrábění
Integrovaný NC otočný stůl se zatížením až 1200 kg a točným průměrem až 1100 mm
Obrábění obrobků o délce až 2600 mm, opčně rozdělený pracovní prostor
Robustní konstrukce
Nejvyšší přesnost je zaručena prostřednictvím čtyř posuvných os nástroje a jedné osy obrobku

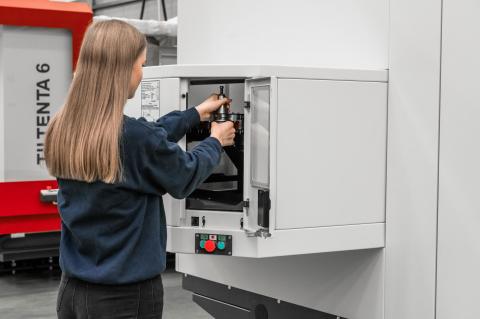

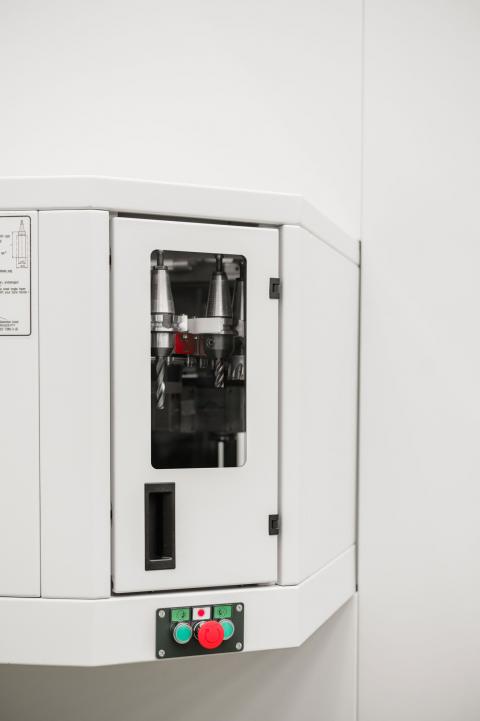

Rychlá výměna nástrojů
Velmi kompaktní provedení, ergonomická konstrukce pracovního prostoru
Vhodné pro velké obrobky

Doporučené příslušenství

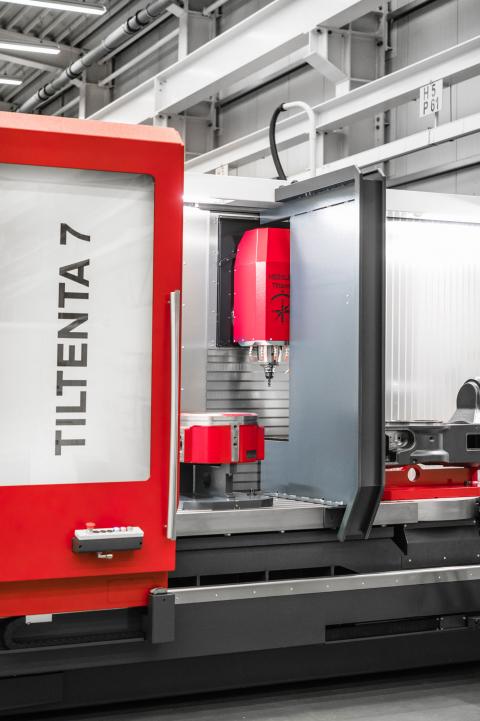

Efektivní obrábění v rozděleném pracovním prostoru
Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
ZeroClamp system
Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu

Technické parametry
X-, Y-, Z-pojezd	2600/2030 x 750 x 695/800 mm
Rozdělení pracovního prostoru	760 / 1300 mm
Rozsah naklápění	-5 – +98°/-98° – +98°
Počet otáček	14000 / 18000 ot/min
Výkon vřetena	22 / 29 / 35 kW
Počet nástrojů	50 / 230 / 314 (max.)
Upínací kužel vřetena	SK 40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Řídicí systém	Heidenhain / Sinumerik
Upínací plocha stolu	3080 x 750 mm
Zatížení stolu	2500 kg
Průměr otočného stolu	Ø 750 mm
Zatížení otočného stolu	800 kg
Točný průměr	Ø 1100 mm
