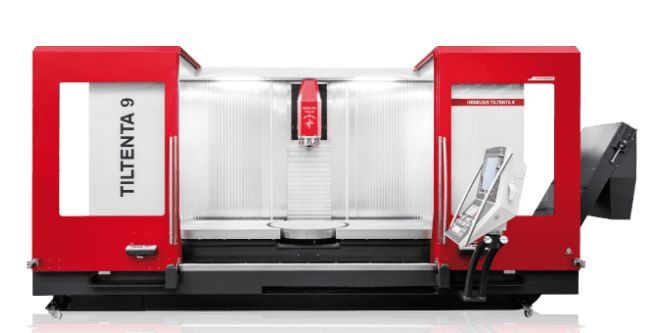

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 9 2600

Obráběcí centrum TILTENTA 9 disponuje velkými pracovními posuvy v osách Y a Z, plynule polohovatelným naklápěcím vřetenem a integrovaným otočným stolem pro vysoké zatížení. Plynule polohovatelné naklápěcí vřeteno umožňuje vícestranné obrábění pomocí 5osého souběžného obrábění. Díky této univerzální vlastnosti nachází T9 uplatnění zejména u výrobců nástrojů a forem, výrobců převodových skříní a jednoúčelových strojů a v leteckém průmyslu.

Hlavní charakteristiky

  • Univerzální obráběcí centrum s naklápěcím hlavním vřetenem umožňující 5osé obrábění
  • Zatížení stolu až 3000 kg
  • Opčně s integrovaným NC otočným stolem se zatížením až 1800 kg a točným průměrem až 1250 mm
  • Robustní konstrukce
  • Nejvyšší přesnost je zaručena prostřednictvím čtyř posuvných os nástroje a jedné osy obrobku
  • Rychlá výměna nástrojů
  • Velmi kompaktní provedení, ergonomická konstrukce pracovního prostoru
  • Vhodné zejména pro mnoho obráběcích operací pro výrobce nástrojů a for

Doporučené příslušenství

  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • ZeroClamp system
    Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • Inovativní technologie posuvů 3D FORMINGSTAR výrazně zvyšuje výkon, zajišťuje zvýšenou plynulost a perfektní kvalitu povrchu obrobku
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků
  • Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry
X-, Y-, Z-pojezd
2600/2030 x 900 x 900/1005 mm
Rozsah naklápění
-5 – +98°/-98° – +98°
Upínací plocha stolu
3080 x 900 mm
Počet otáček
14000/15000/18000 ot/min
Výkon vřetena
22/29/35/50 kW
Upínací kužel vřetena
SK 40/HSK A63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Počet nástrojů
60 / 240 (max.)
Řídicí systém
Heidenhain TNC 640 / Sinumerik 840 D
Zatížení stolu
3000 kg
