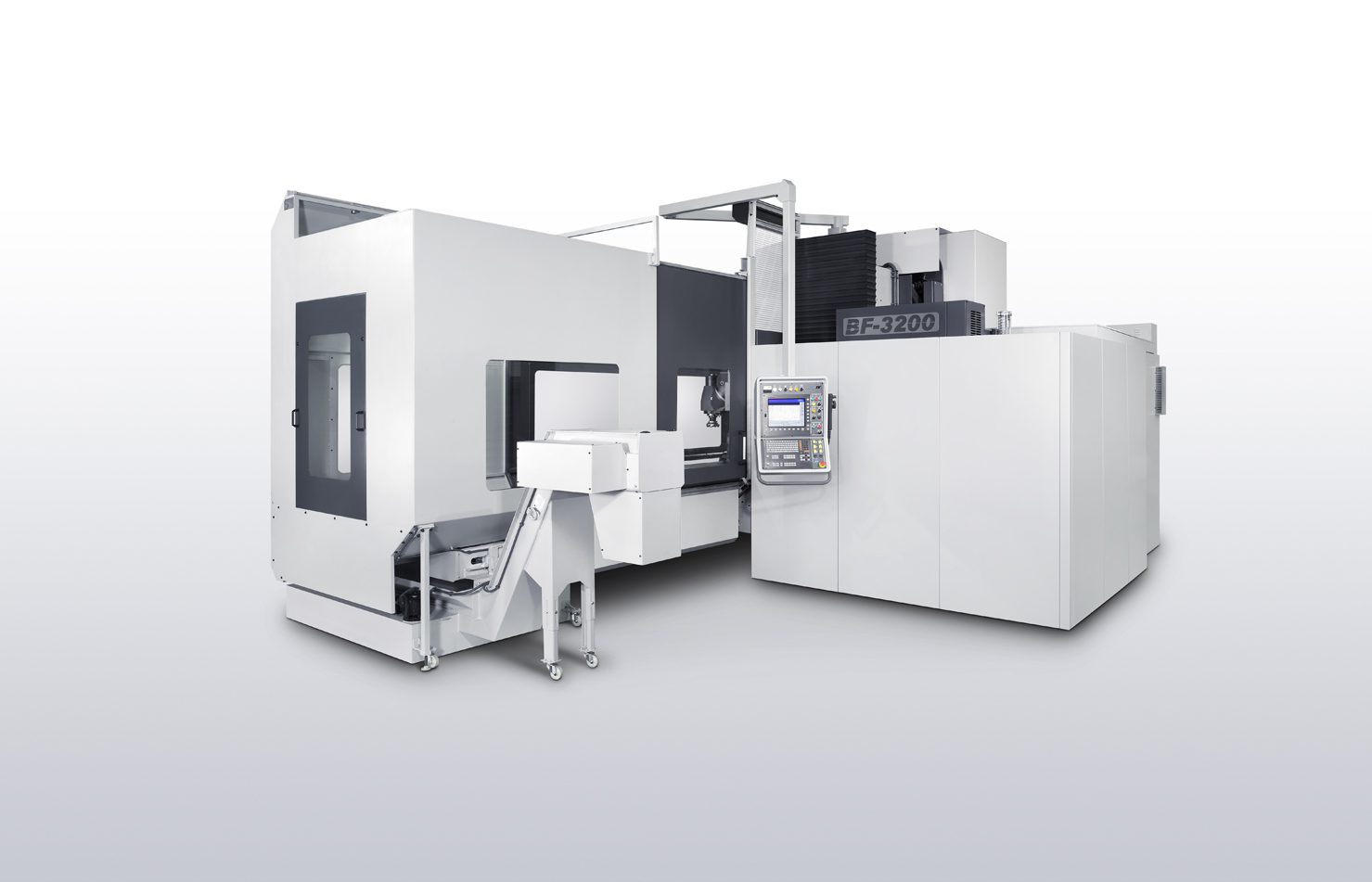

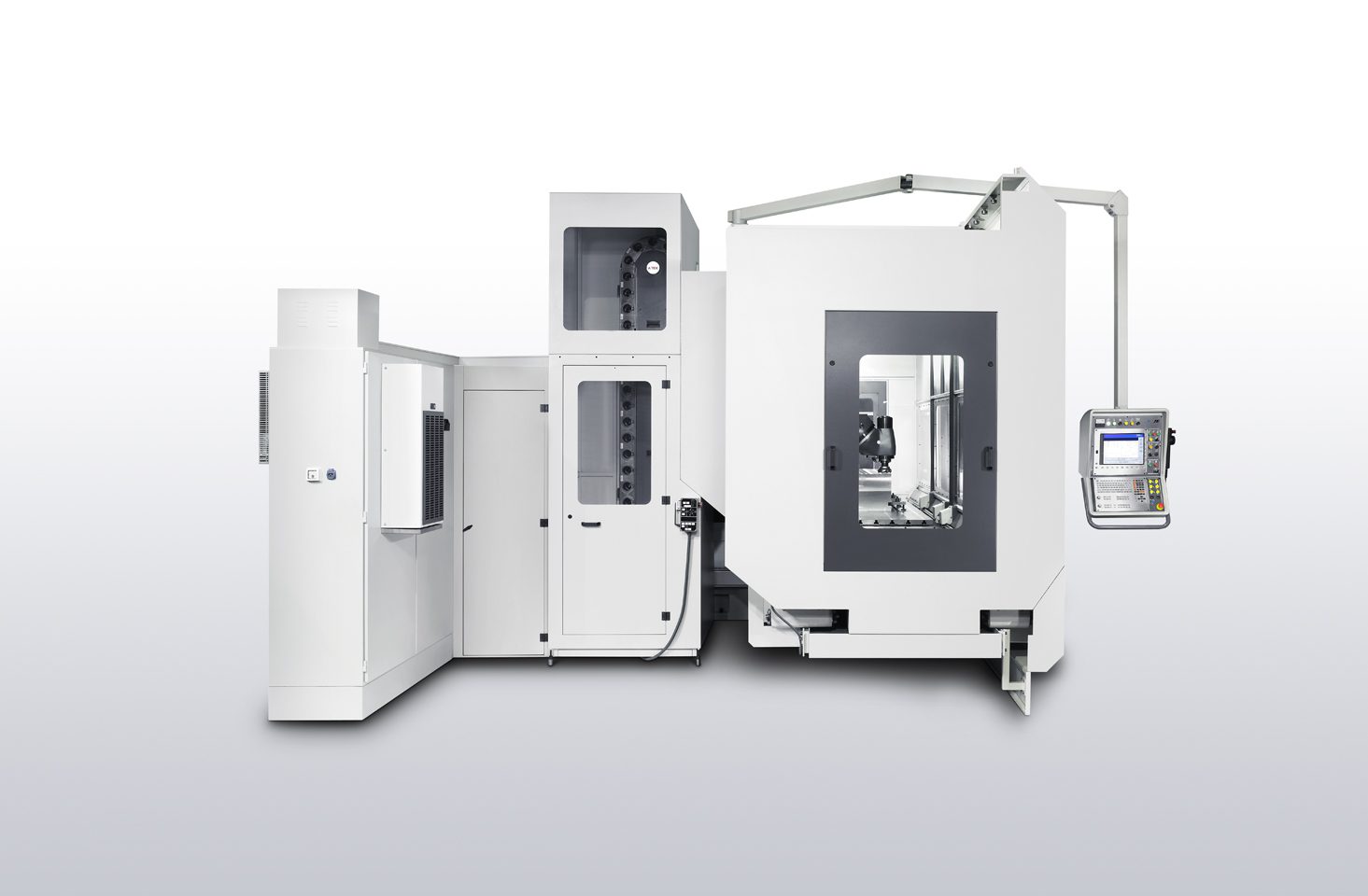

Vodorovná ložová frézka MTE řada BF Vodorovná ložová frézka MTE, silové obrábění

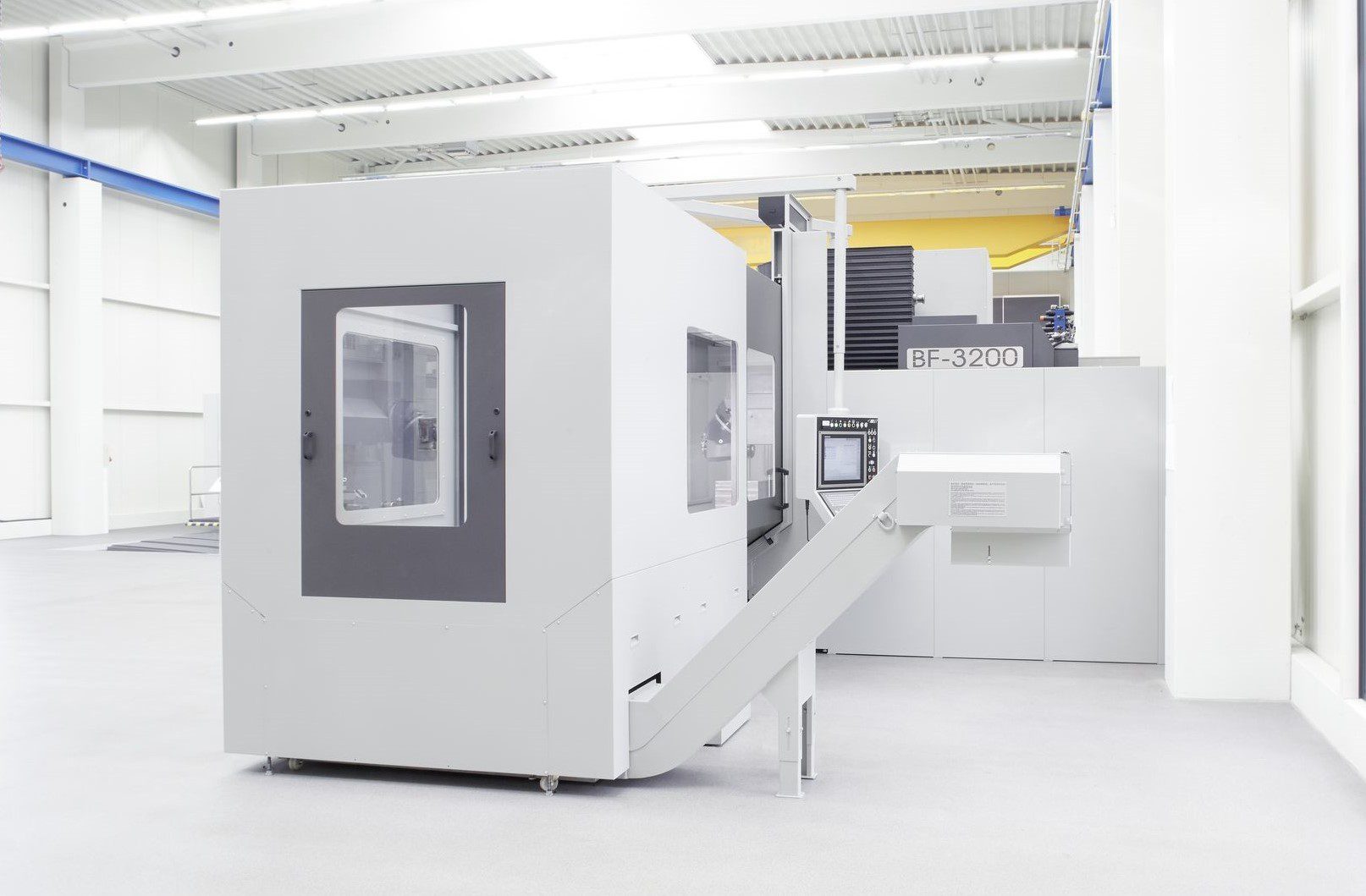

Vodorovná ložová frézka MTE řada BF

Variabilní a flexibilní obráběcí centrum

Model BF je určen pro silové obrábění. Našel si uplatnění ve všeobecném strojírenství při požadavku na velký odběr materiálu. Jedná se o velice tuhý stroj, který má lineární vodicí plochy jednotlivých os na kluzném vedení obložené turcitem. Nejčastěji je stroj vybaven dvouosou automatickou hlavou s indexací v obou osách po 2,5°. Zajímavou alternativou je stejný typ hlavy s 6000 ot/min, kde výkon motoru může být až 40 kW v S1. Další variantou provedení frézovací hlavy může být ortogonální hlava s indexací po 1° v obou osách. Stroj je možno doplnit přídavnými otočnými stoly v horizontální rovině nebo i ve vertikálním uspořádání doplněné koníkem. Velice důležitým rysem stroje je praxí vyzkoušený vývoj, který z něj dělá maximálně spolehlivé zařízení.

Technické parametry

BF 2200
BF 2700
BF 3200
BF 3700
BF 4200
BF 4700
BF 5200
Pojezdy
Osa X (podélný)
mm
2000
2500
3000
3500
4000
4500
5000
Osa Y (příčný)
mm
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
Osa Z (vertikální)
mm
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
Stůl
Pracovní plocha
mm
2200 x 1000 (2200 x 1200)
2700 x 1000 (2700 x 1200)
3200 x 1000 (3200 x 1200)
3700 x 1000 (3700 x 1200)
4200 x 1000 (4200 x 1200)
4700 x 1000 (4700 x 1200)
5200 x 1000 (5200 x 1200)
Max. zatížení
kg
7200
9000
11000
12000
13000
14000
15000
Posuvy
Max. posuv
mm/min
15000
15000
15000
15000
15000
15000
15000
Max. osová síla X, Y, Z
N
25000
25000
25000
25000
25000
25000
25000
Ostatní data
Řídicí systém
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Vnitřní a vnější chlazení vzduchem a / nebo vodou
bar
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50

Obráběcí automatické hlavy

Univerzální dvouosá hlava AFK
Indexace
stupeň
2,5 x 2,5 / 2,5 x 1,0
Motor
kW
32
Otáčky
ot/min
4000 / 6000
Krouticí moment
Nm
2060 / 1080

Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne.  Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

Video

Fotogalerie

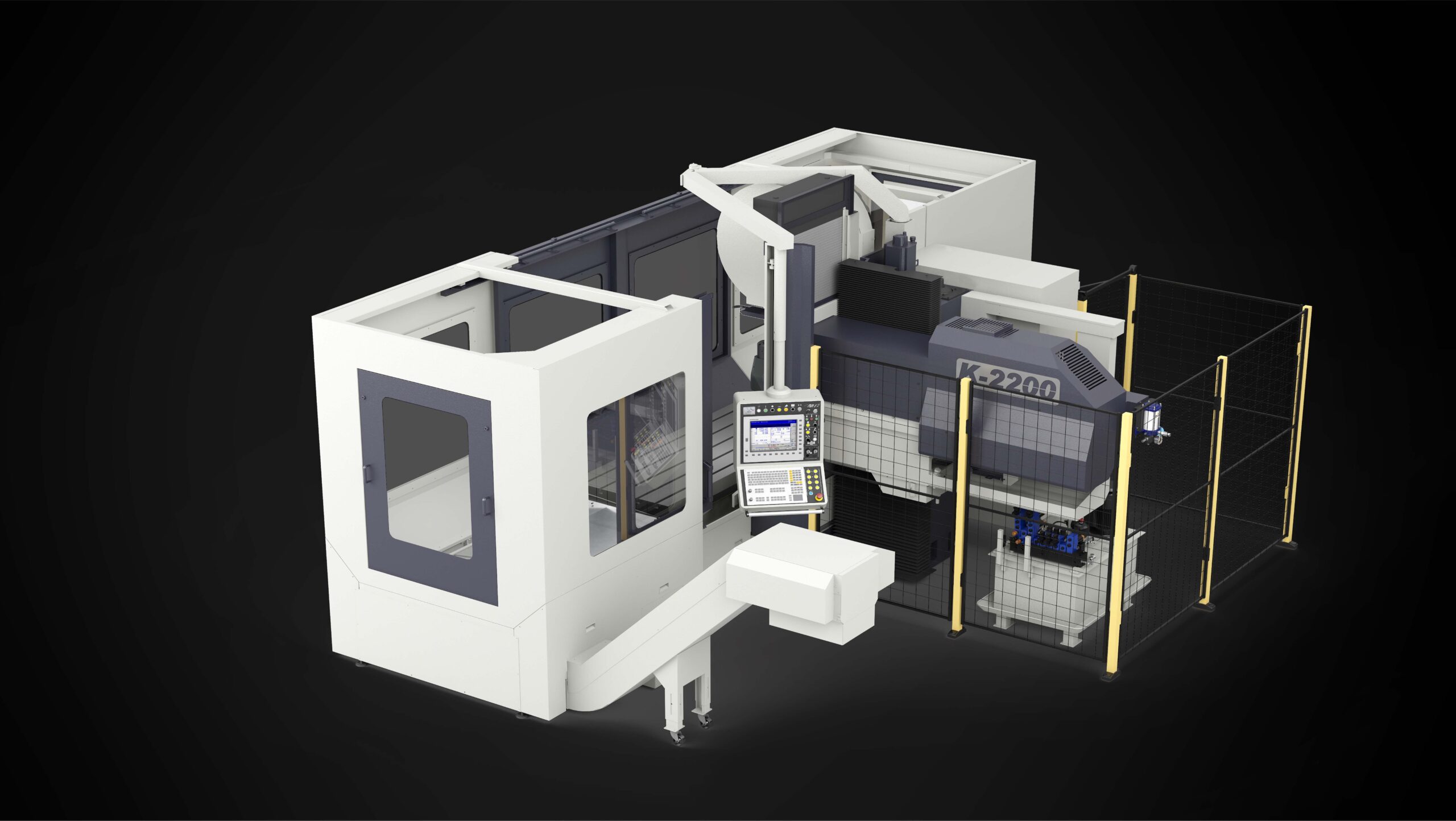

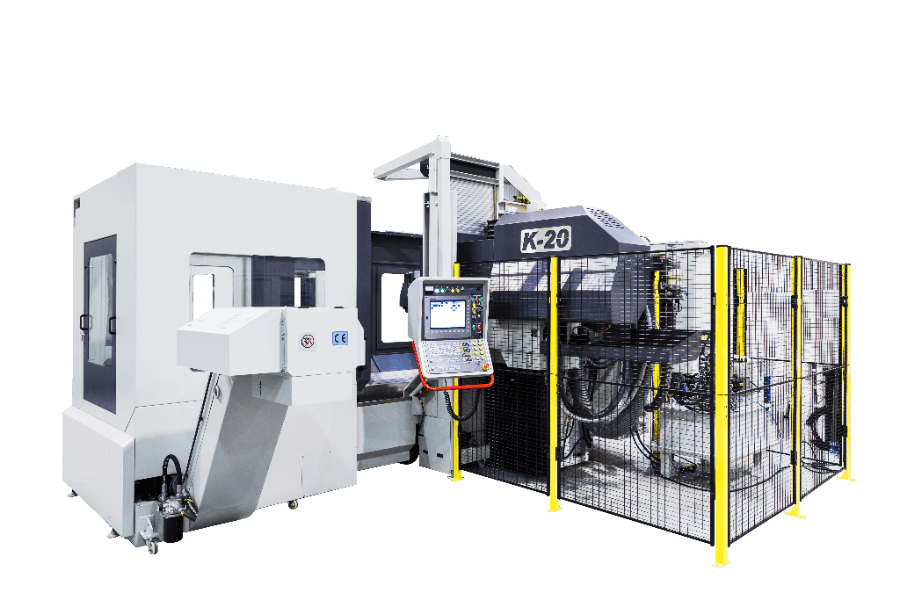

    Vodorovná ložová frézka MTE řada K Vodorovná ložová frézka MTE, výkonové obrábění

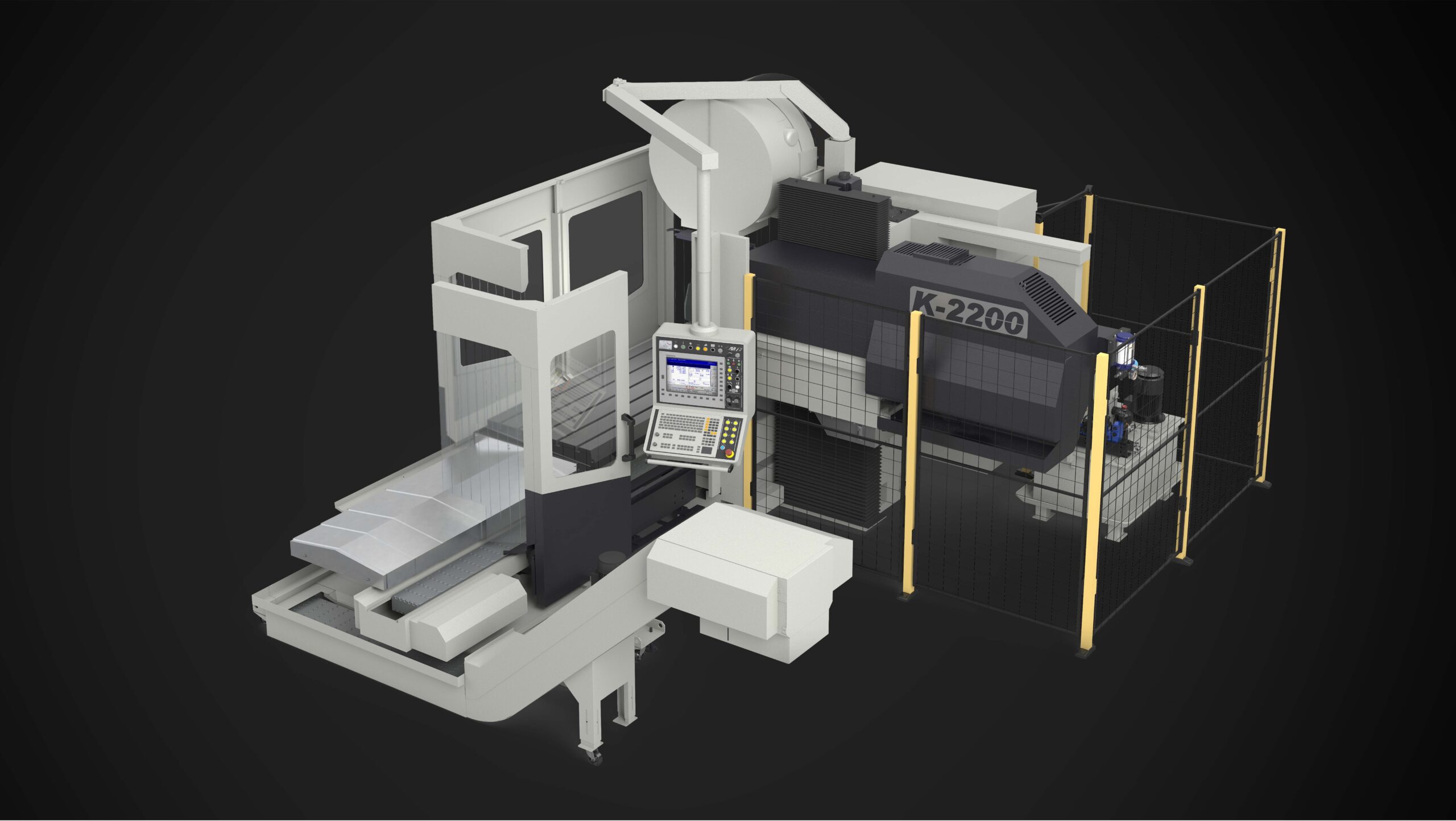

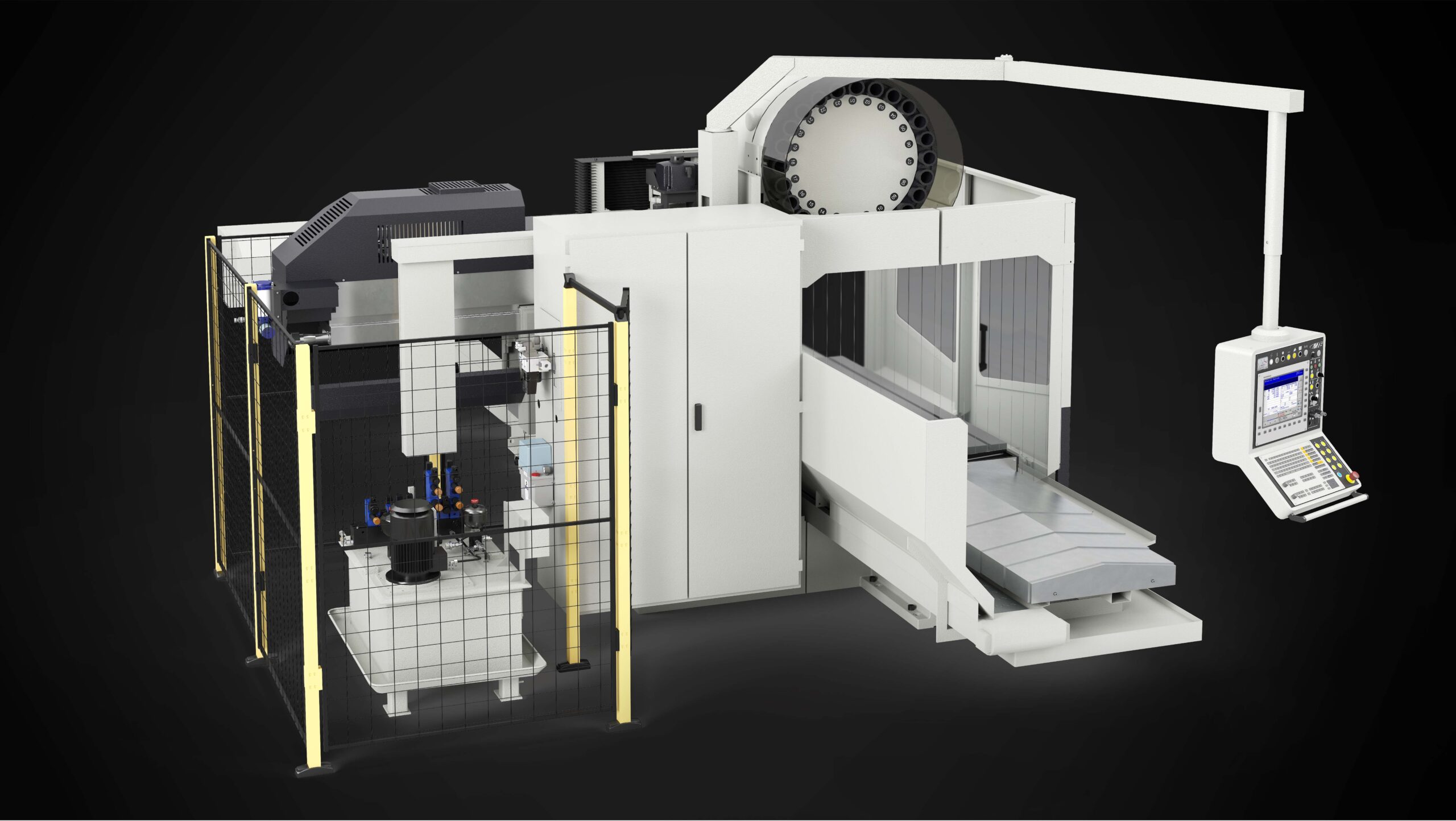

    Vodorovná ložová frézka MTE řada K

    Nejmenší model stroje firmy MTE

    Model K je dalším tuhým strojem uloženým na kluzném vedení. Jedná se o nejmenší model stroje firmy MTE. Podélná osa X, tj. posuvný stůl, může mít pracovní pojezdy 2000 / 2500 / 3000 / 4000 mm. Vertikální pojezd smykadla je 1100 mm a příčný výsuv smykadla je 1000 mm. Tento stroj je vhodný zejména na výkonové obrábění u menších firem, kde může pracovat desítky let k zákaznické spokojenosti.

    Technické parametry

    K 2200
    K 2700
    K 3200
    K 4200
    Pojezdy
    Osa X (podélný)
    mm
    2000
    2500
    3000
    4000
    Osa Y (příčný)
    mm
    1000
    1000
    1000
    1000
    Osa Z (vertikální)
    mm
    1100
    1100
    1100
    1100
    Stůl
    Pracovní plocha
    mm
    2200 x 850
    2700 x 850
    3200 x 850
    4200 x 850
    Max. zatížení
    kg
    4500
    6000
    7000
    7000
    Posuvy
    Max. posuv
    mm/min
    15000
    15000
    15000
    15000
    Max. osová síla X, Y, Z
    N
    25000
    25000
    25000
    25000
    Ostatní data
    Řídicí systém
    Heidenhein / Siemens
    Heidenhein / Siemens
    Heidenhein / Siemens
    Heidenhein / Siemens
    Vnitřní a vnější chlazení vzduchem a / nebo vodou
    bar
    20 / 37 / 50
    20 / 37 / 50
    20 / 37 / 50
    20 / 37 / 50

    Obráběcí automatické hlavy

    Univerzální dvouosá hlava AFK
    Indexace
    stupeň
    2,5 x 2,5 / 2,5 x 1,0
    Motor
    kW
    24
    Otáčky
    ot/min
    4000 / 6000
    Krouticí moment
    Nm
    1020 / 500

    Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne.  Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

    Video

    Fotogalerie

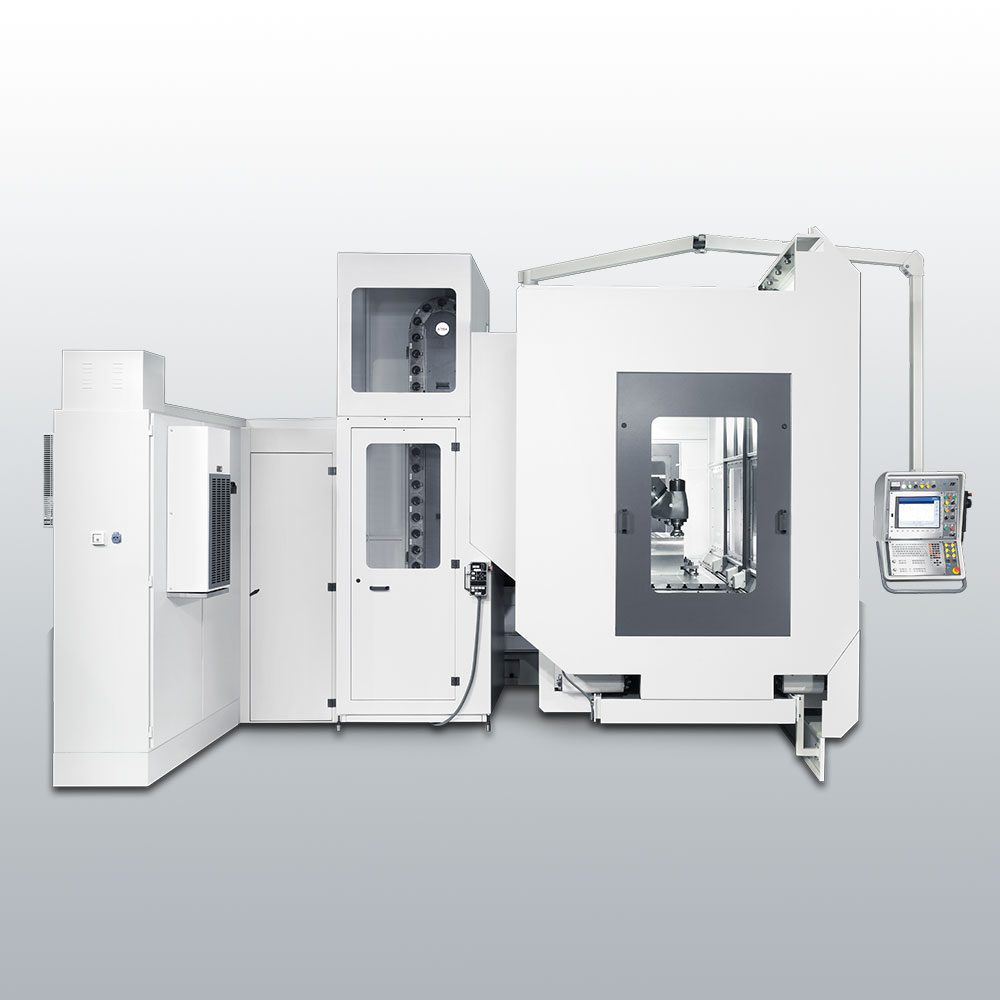

      Vodorovná ložová frézka MTE řada BT Vodorovná ložová frézka MTE, produktivní a přesná

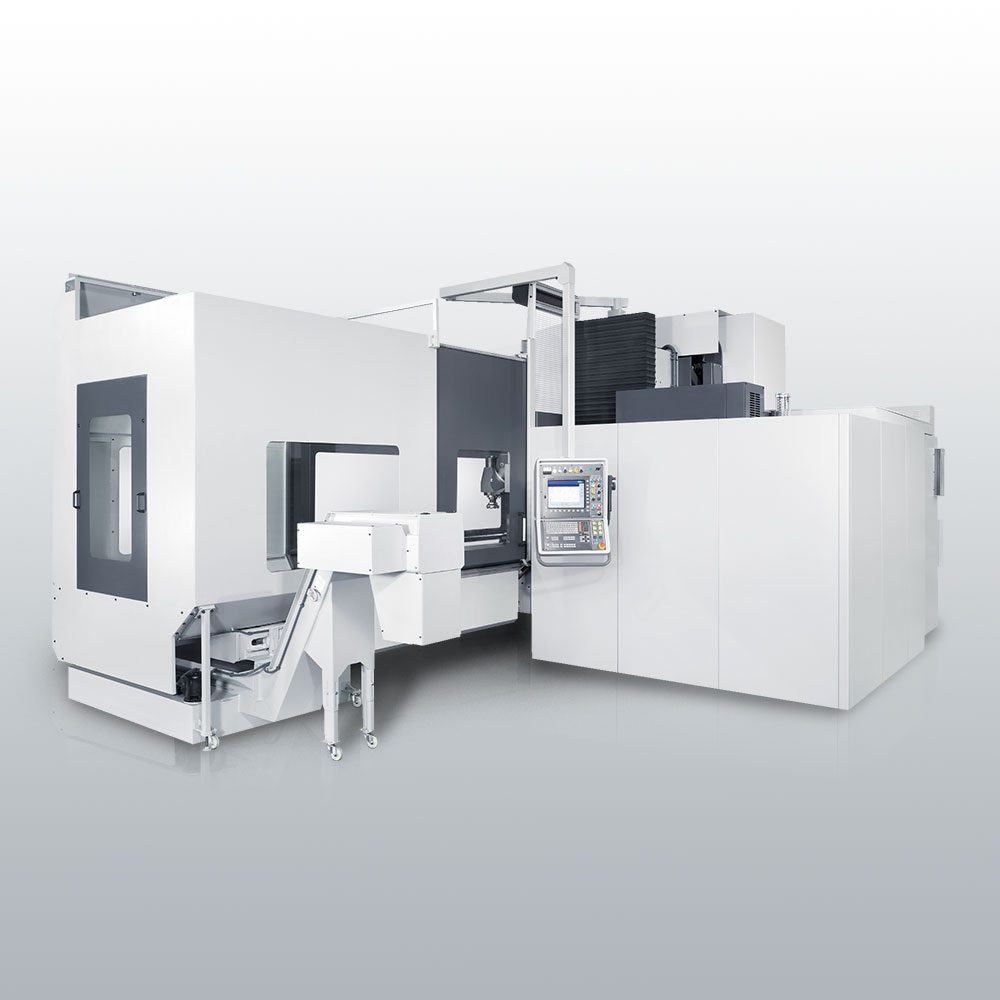

      Vodorovná ložová frézka MTE řada BT

      Univerzální použití, kombinace výhod výkonového obrábění
      s vysokorychlostním

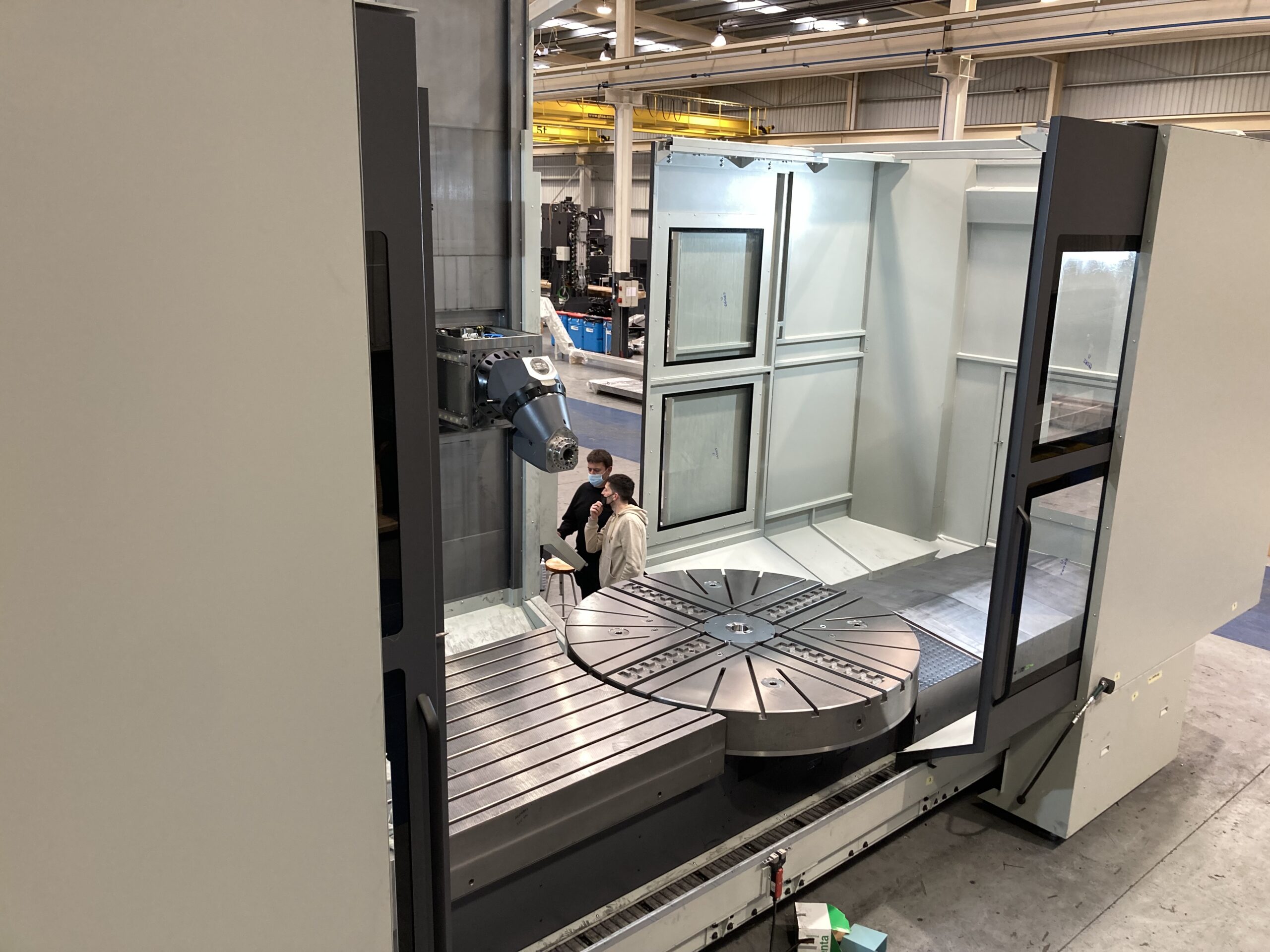

      Na tomto stroji lze obrábět velké obrobky ze 4 stran. Velkým benefitem je možnost umístění integrovaného otočného stolu o průměru 1000 nebo 1200 mm doprostřed ložového stolu, čímž vzniká možnost pětistranného obrábění. Koncepce stroje s integrovaným otočným stolem zredukuje přepínání obrobku, a tím zkrátí vedlejší časy.
      Volitelně může být stroj i multifunkční, tzn. integrovaný vysokootáčkový stůl (o průměru 1000/1200/1400 mm) je umístěn na pravé straně posuvného stolu a je vhodný pro vertikální soustružení. De facto na tomto stroji obrobíte při jednom upnutí to, na co byste standardně potřebovali stroje dva (obráběcí centrum a karusel).

      Dvouosá univerzální hlava řady BFK, která má indexaci po 0,01°v obou osách, má maximální otáčky vřetene 6000 ot/min a maximální kroutící moment 1180 Nm!  S volitelným motorem HEIDENHAIN ve smykadle 40kW v S1 je kroutící moment dokonce 1470 Nm.

      Uložení lineárních os je na lineárním válečkovém vedení INA SCHÄFLER,  a na všech osách je standardně přímé odměřování polohy pomocí pravítek HEIDENHAIN.

      Technické parametry

      BT 2200
      BT 2700
      BT 3200
      BT 3700
      BT 4200
      BT 5200
      Pojezdy
      Osa X (podélný)
      mm
      2000
      2500
      3000
      3500
      4000
      5000
      Osa Y (příčný)
      mm
      1000 (1200 / 1300)
      1000 (1200 / 1300)
      1000 (1200 / 1300)
      1000 (1200 / 1300)
      1000 (1200 / 1300)
      1000 (1200 / 1300)
      Osa Z (vertikální)
      mm
      1000 (1250 / 1500 / 2000)
      1000 (1250 / 1500 / 2000)
      1000 (1250 / 1500 / 2000)
      1000 (1250 / 1500 / 2000)
      1000 (1250 / 1500 / 2000)
      1000 (1250 / 1500 / 2000)
      Pracovní prostor
      Ložový stůl
      mm
      2200 x 1000 (1200)
      2700 x 1000 (1200)
      3200 x 1000 (1200)
      3700 x 1000 (1200)
      4200 x 1000 (1200)
      5200 x 1000 (1200)
      Integrovaný otočný stůl
      mm
      Ø 1000 / 1200 / 1400
      Ø 1000 / 1200 / 1400
      Ø 1000 / 1200 / 1400
      Ø 1000 / 1200 / 1400
      Ø 1000 / 1200 / 1400
      Ø 1000 / 1200 / 1400
      Max. zatížení
      kg
      7200
      9000
      11000
      12000
      13000
      15000
      Posuvy
      Max. posuv
      mm/min
      25000
      25000
      25000
      25000
      25000
      25000
      Ostatní data
      Řídicí systém
      Heidenhein / Siemens
      Heidenhein / Siemens
      Heidenhein / Siemens
      Heidenhein / Siemens
      Heidenhein / Siemens
      Heidenhein / Siemens
      Vnitřní a vnější chlazení vzduchem a / nebo vodou
      bar
      20 / 37 / 50
      20 / 37 / 50
      20 / 37 / 50
      20 / 37 / 50
      20 / 37 / 50
      20 / 37 / 50

      Obráběcí automatické hlavy

      Univerzální dvouosá hlava AFK
      Univerzální dvouosá hlava BFK
      Indexace
      stupeň
      2,5 x 2,5 / 2,5 x 1,0
      0,01 x 0,01
      Motor
      kW
      32
      32
      Otáčky
      ot/min
      4000 / 6000
      4000 / 6000
      Krouticí moment
      Nm
      2060 / 1080
      2060 / 1180

      Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne.  Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

      Video

      Fotogalerie

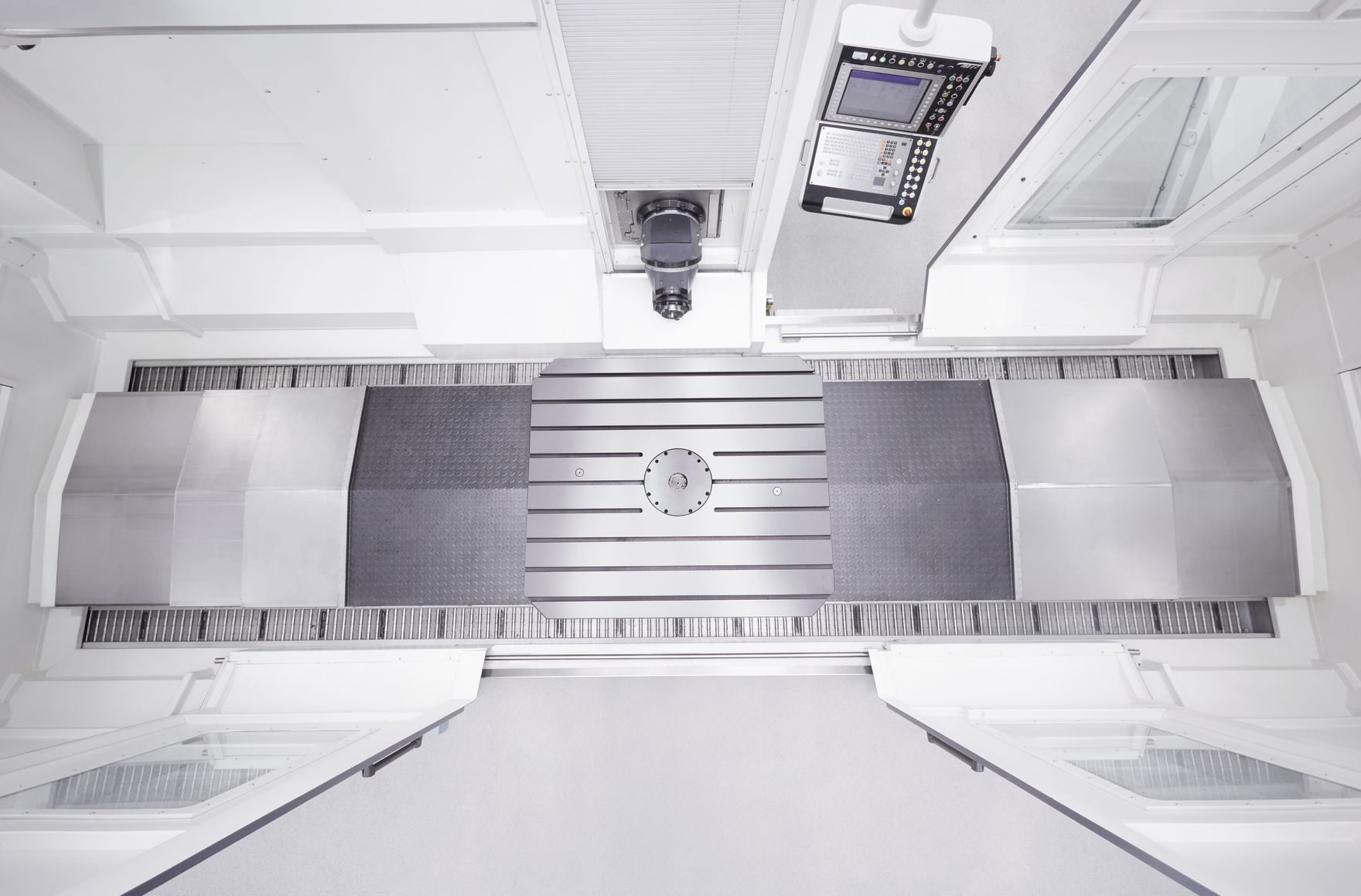

        Vodorovná ložová frézka MTE řada RT Vodorovná ložová frézka MTE, produktivní a spolehlivá

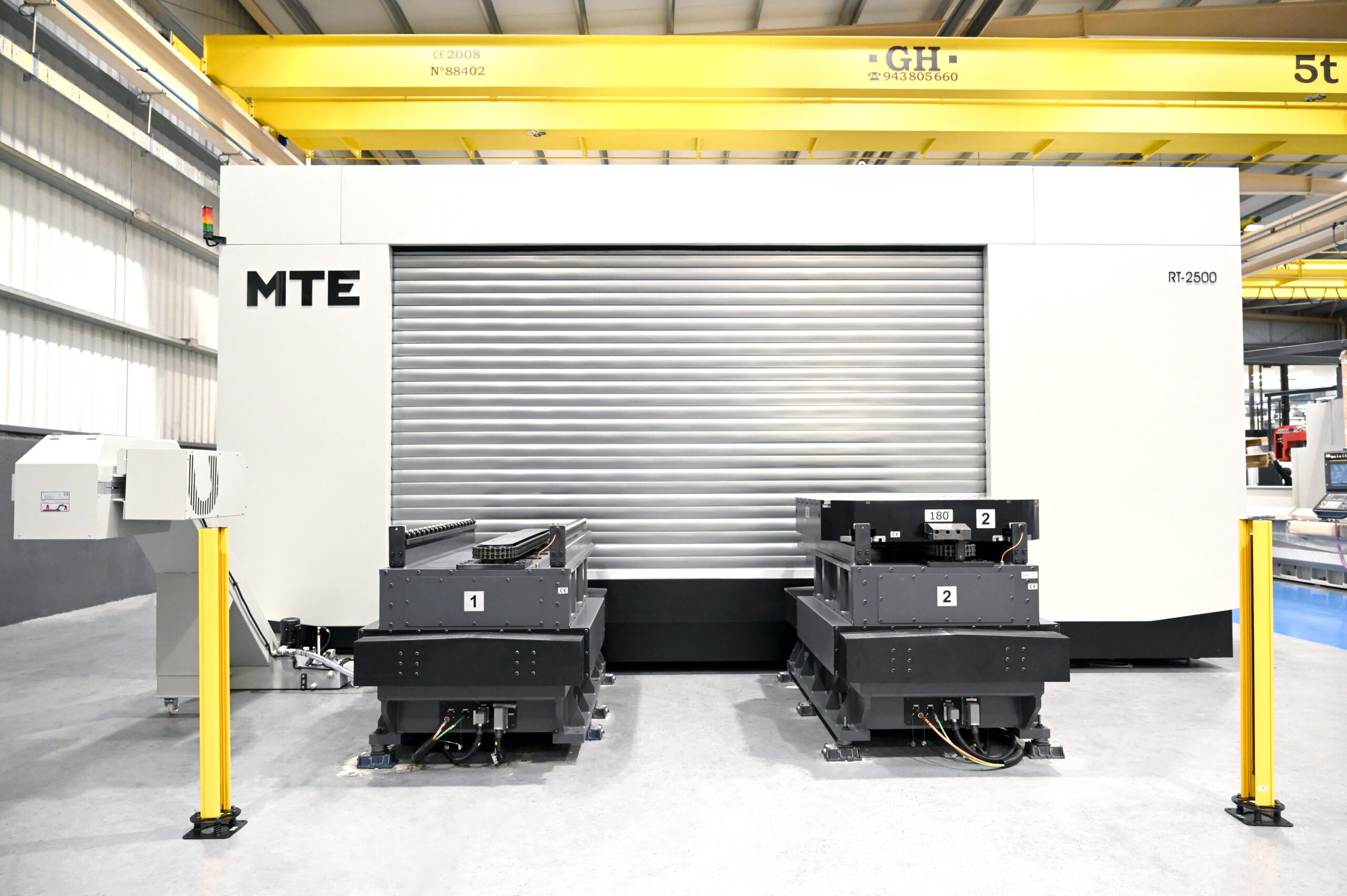

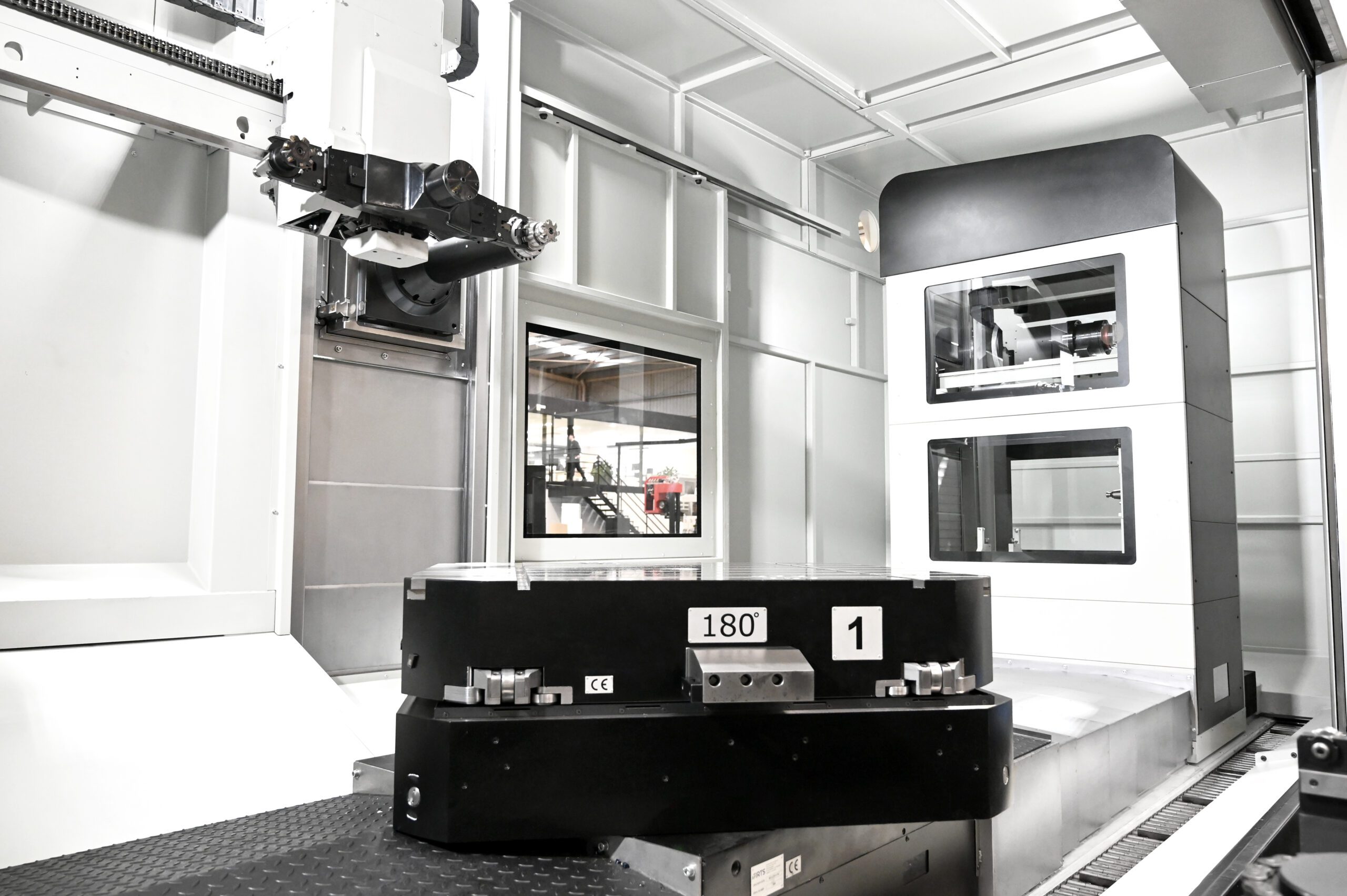

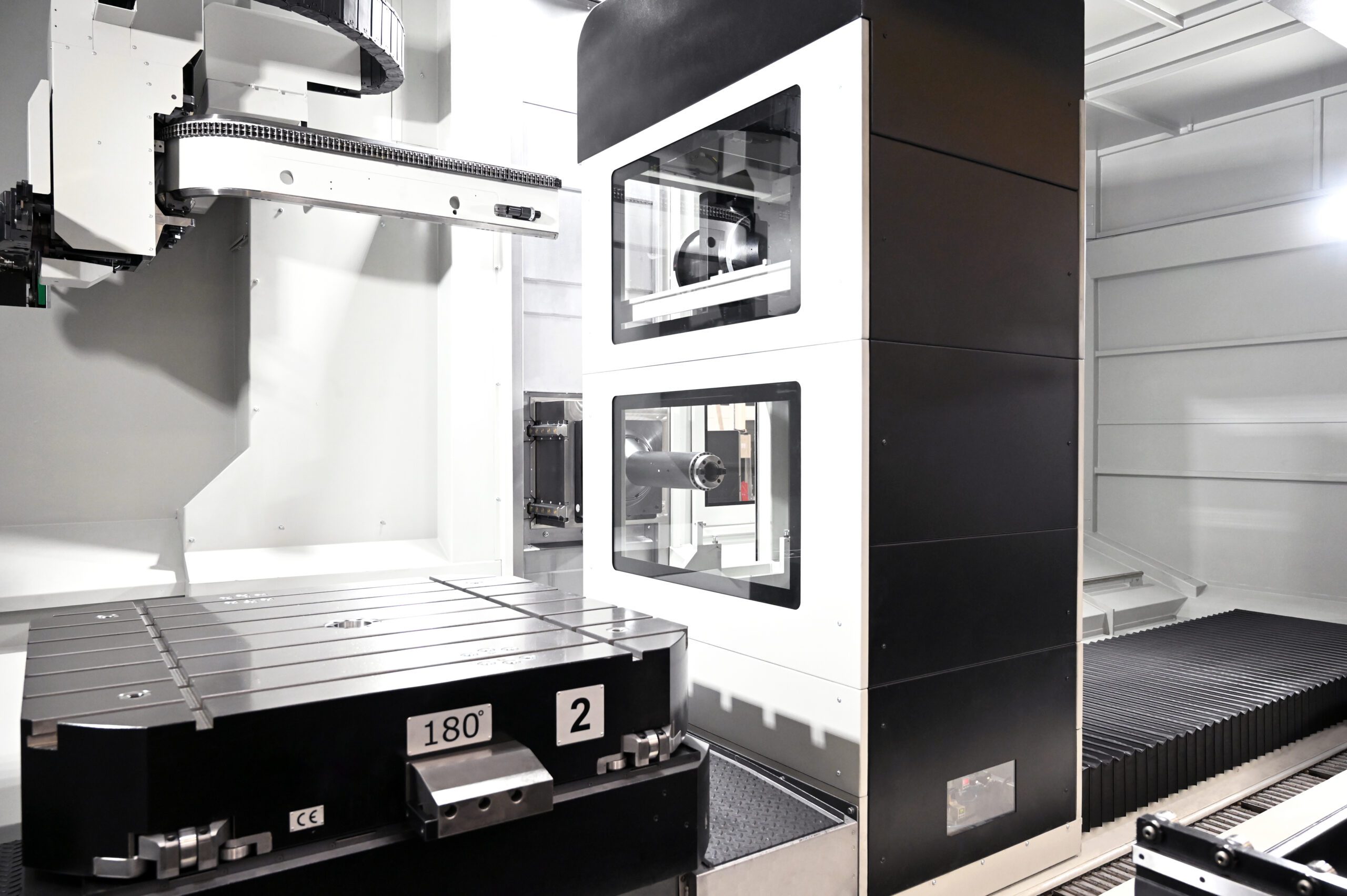

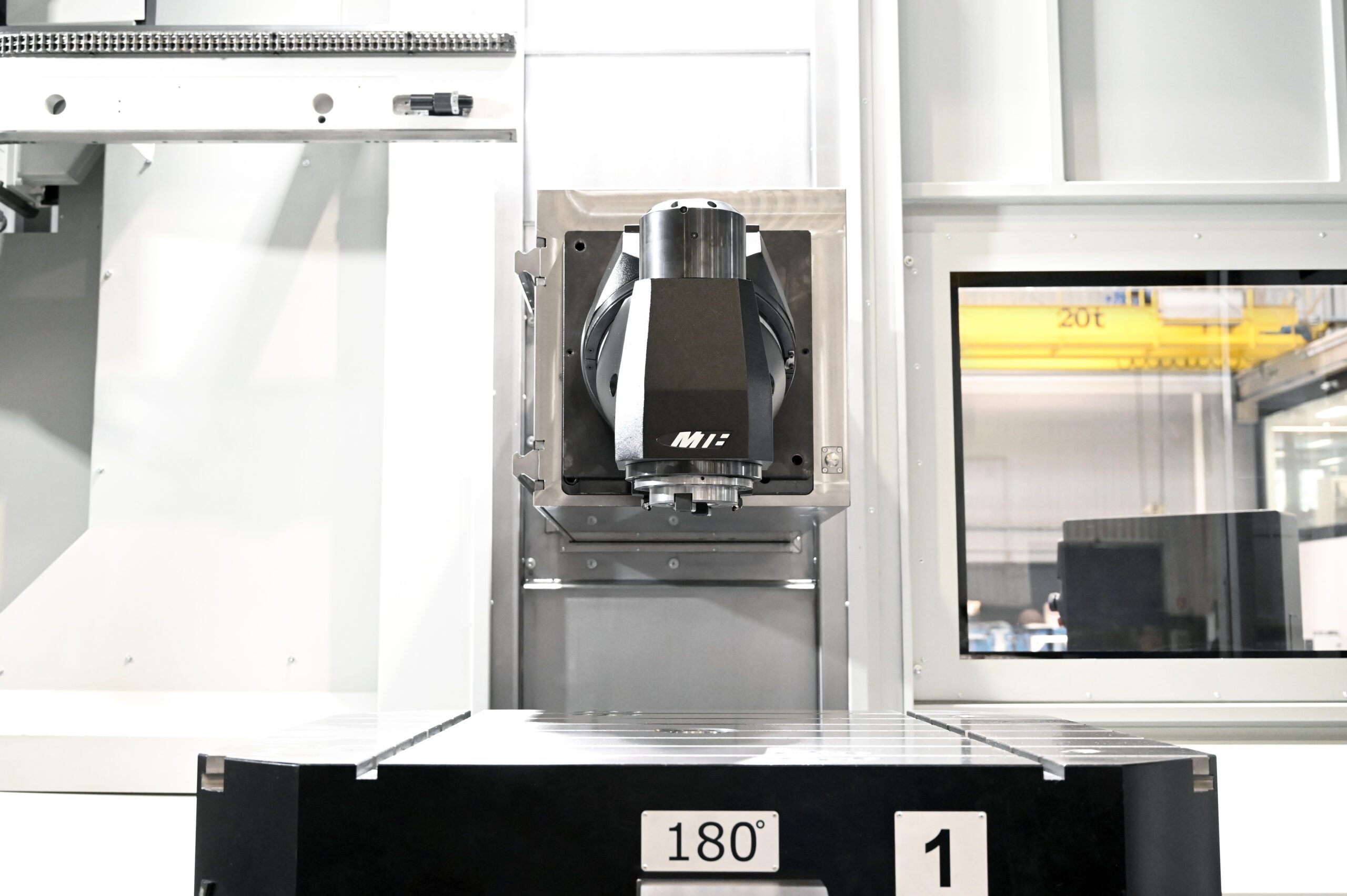

        Vodorovná ložová frézka MTE řada RT

        Produktivní a spolehlivé centrum

        V posledních letech se stal velmi oblíbeným model RT, který koncepčně vychází z modelů BT/KT, ale je navíc opatřen otočným stolem s posuvem v ose X. Zákazník má možnost volby otočných stolů o těchto rozměrech: 1050 x 1200 mm, 1250 x 1500 mm, 1400 x 1600 mm a 1600 x 2000 mm a nosnosti do 15000 kg. Pojezd osy X je 2000, 2500, 3000 nebo 3500 mm. Vertikální pojezd smykadla je 1500 nebo 2000 mm. Výsuv smykadla je 1200 nebo 1500 mm. Tento typ robustního stroje v kombinaci s automatickou dvojosou hlavou nabízí zákazníkům široké technologické využití. Jedná se o velmi produktivní a spolehlivé centrum umožňující opracování dílů z 5 stran na jedno upnutí.

        Technické parametry

        RT 2000
        RT 2500
        RT 3000
        RT 3500
        RT 4000
        Pojezdy
        Osa X (podélný)
        mm
        2000
        2500
        3000
        3500
        4000
        Osa Y (příčný)
        mm
        1200 / 1300 / 1500
        1200 / 1300 / 1500
        1200 / 1300 / 1500
        1200 / 1300 / 1500
        1200 / 1300 / 1500
        Osa Z (vertikální)
        mm
        1500 / 2000
        1500 / 2000
        1500 / 2000
        1500 / 2000
        1500 / 2000
        Stůl
        Pracovní plocha otočného stolu
        mm
        1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
        1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
        1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
        1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
        1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
        Max. zatížení
        kg
        5000 – 15000
        5000 – 15000
        5000 – 15000
        5000 – 15000
        5000 – 15000
        Posuvy
        Max. posuv
        mm/min
        25000
        25000
        25000
        25000
        25000
        Max. osová síla X, Y, Z
        N
        26000
        26000
        26000
        26000
        26000
        Ostatní data
        Řídicí systém
        Heidenhein / Siemens
        Heidenhein / Siemens
        Heidenhein / Siemens
        Heidenhein / Siemens
        Heidenhein / Siemens
        Vnitřní a vnější chlazení vzduchem a / nebo vodou
        bar
        20 / 37 / 50 / 70
        20 / 37 / 50 / 70
        20 / 37 / 50 / 70
        20 / 37 / 50 / 70
        20 / 37 / 50 / 70

        Obráběcí automatické hlavy

        Univerzální dvouosá hlava AFK
        Univerzální dvouosá hlava BFK
        Univerzální dvouosá hlava SFK (pouze na Y = 1500 mm)
        Indexace
        stupeň
        2,5 x 2,5 / 2,5 x 1,0
        0,01 x 0,01
        0,001 x 0,001
        Motor
        kW
        32
        32
        32
        Otáčky
        ot/min
        4000 / 6000
        4000 / 6000
        4000 / 6000
        Krouticí moment
        Nm
        2060 / 1080
        2060 / 1180
        2060 / 1180

        Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

        Video

        Fotogalerie

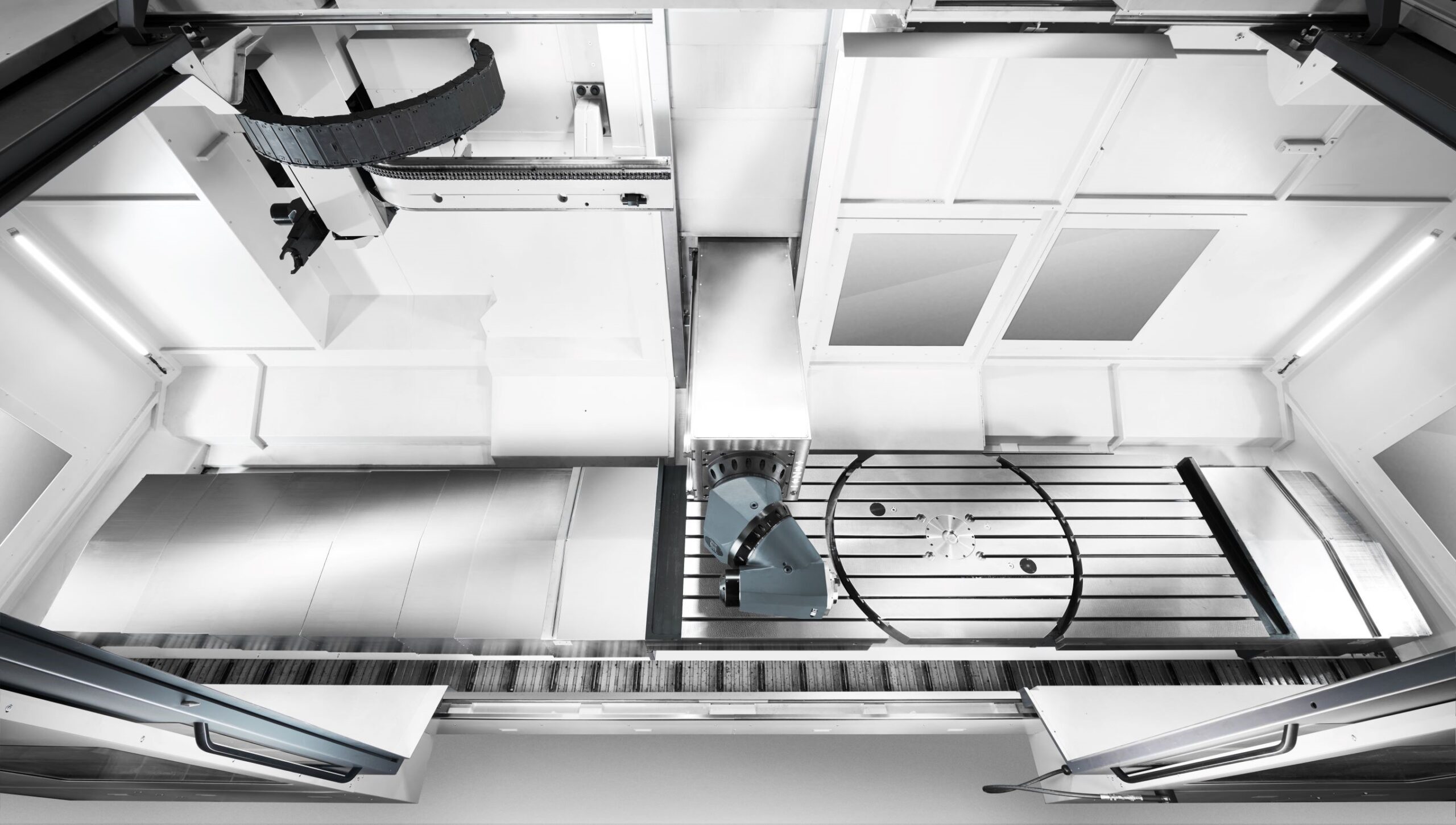

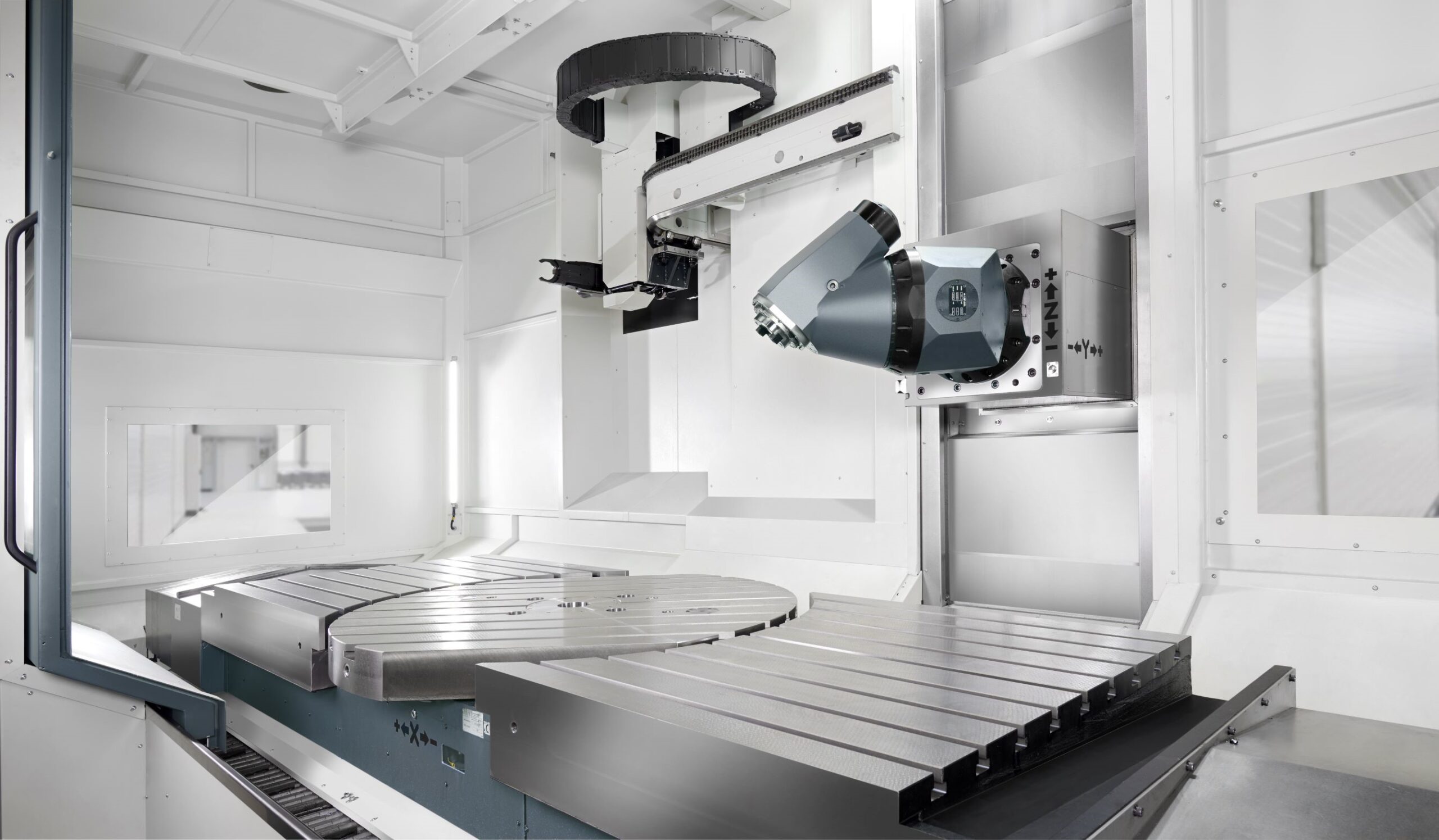

          Vodorovná ložová frézka MTE řada KT Vodorovná ložová frézka MTE, produktivní a přesná

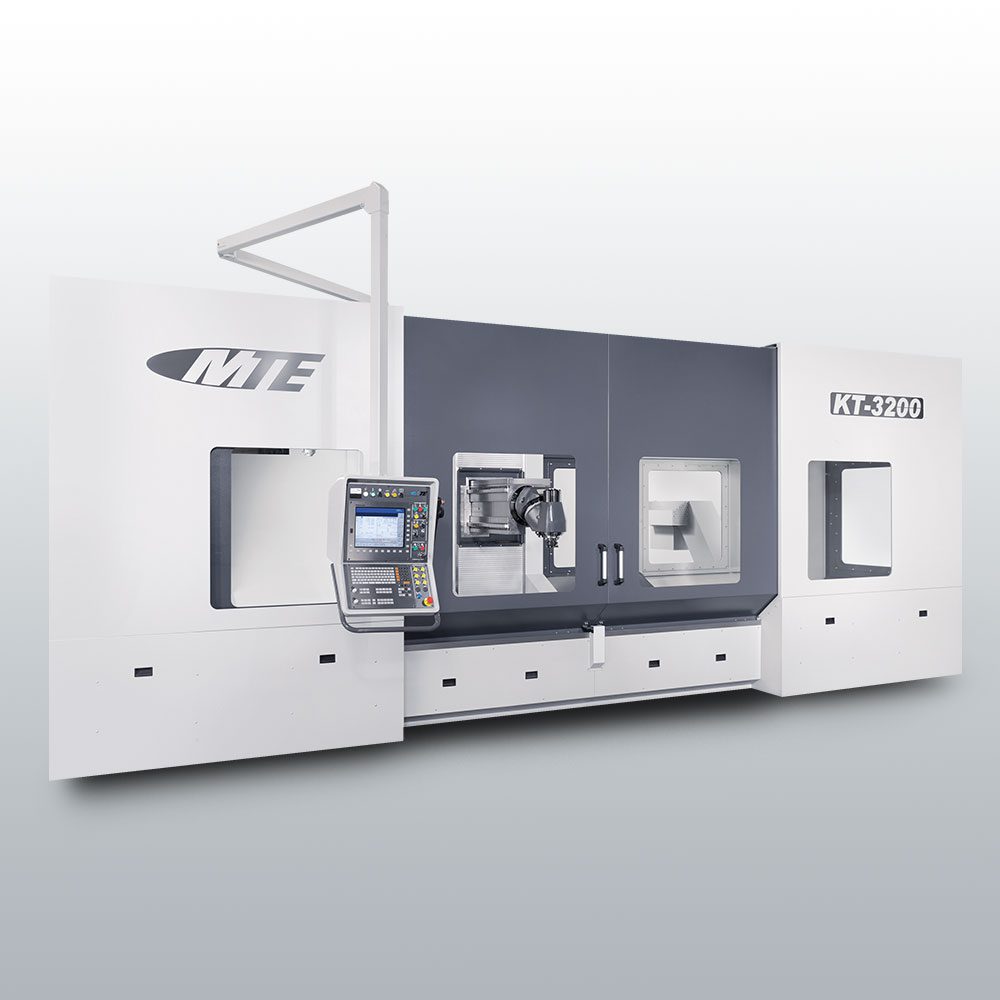

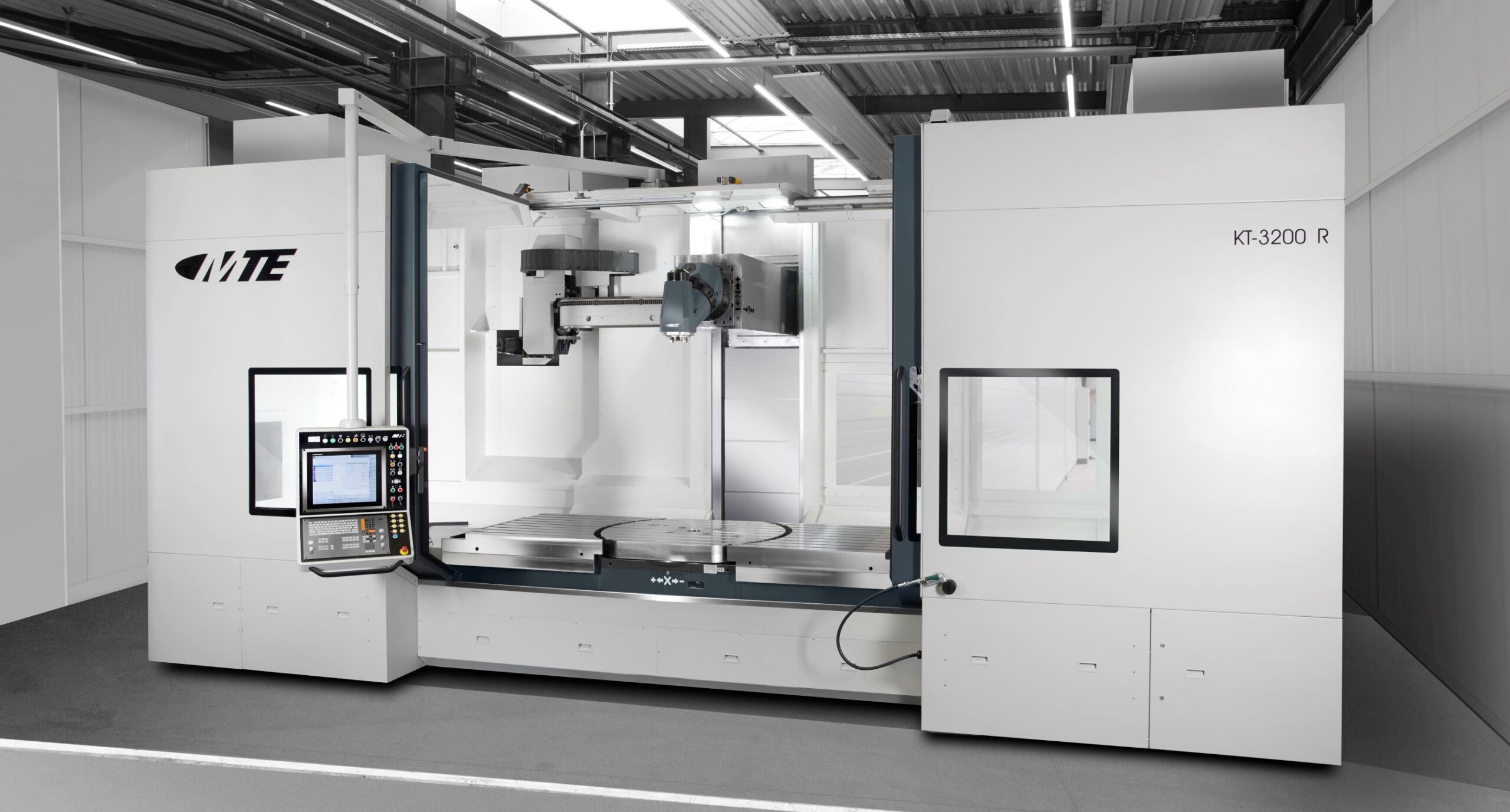

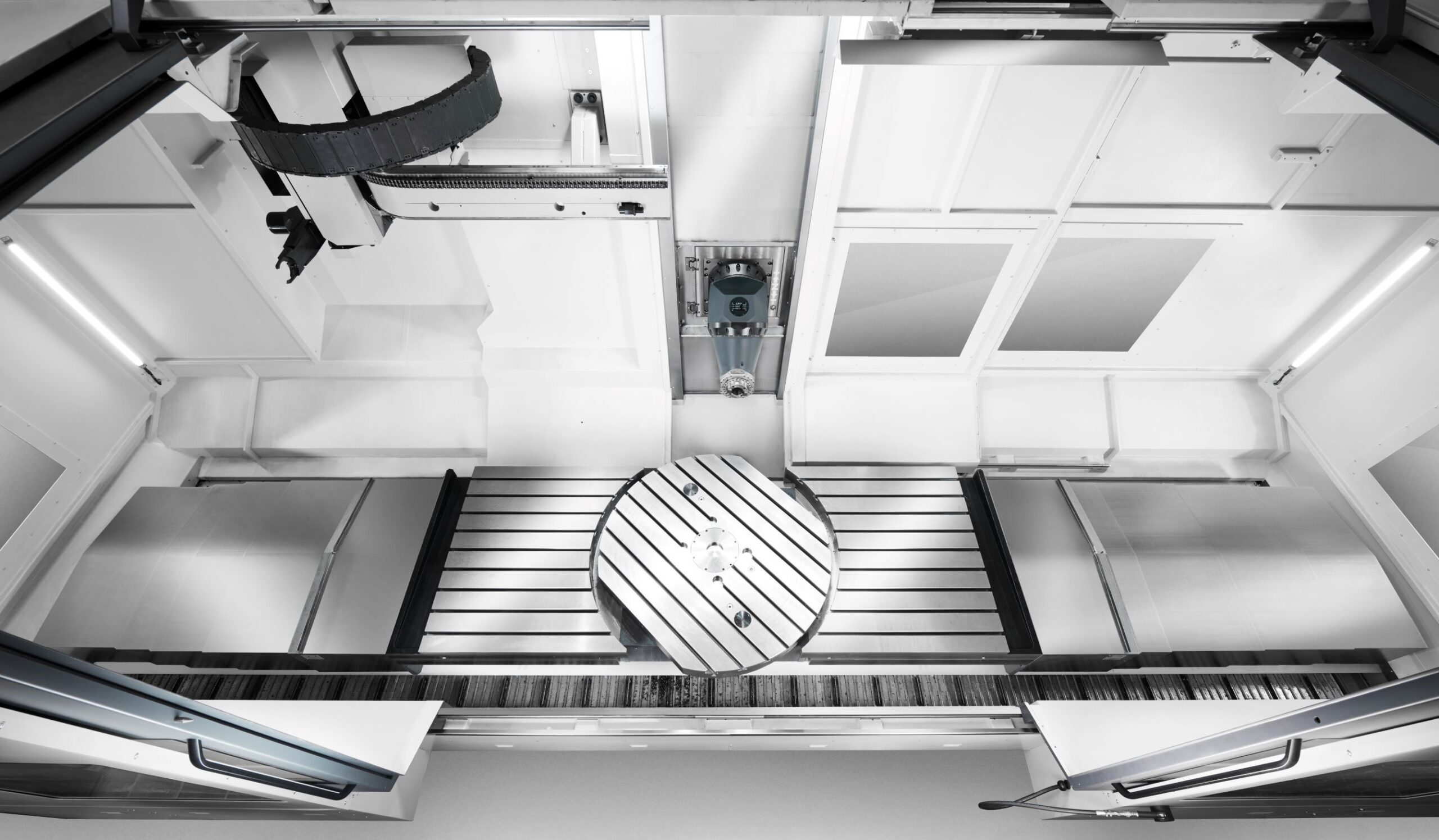

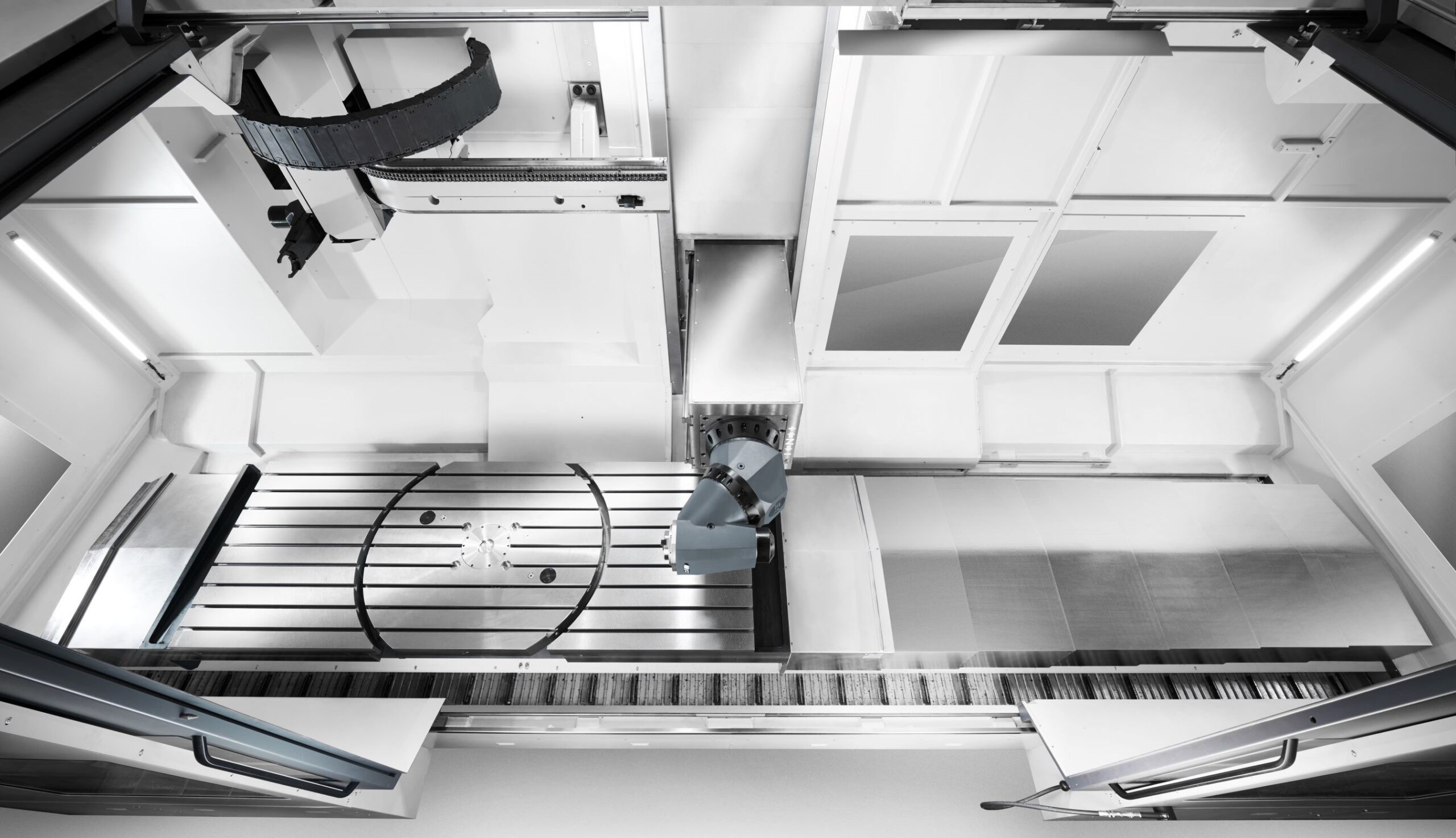

          Vodorovná ložová frézka MTE řada KT

          Univerzální použití, kombinace výhod výkonového obrábění
          s vysokorychlostním. Velký výsuv smykadla.

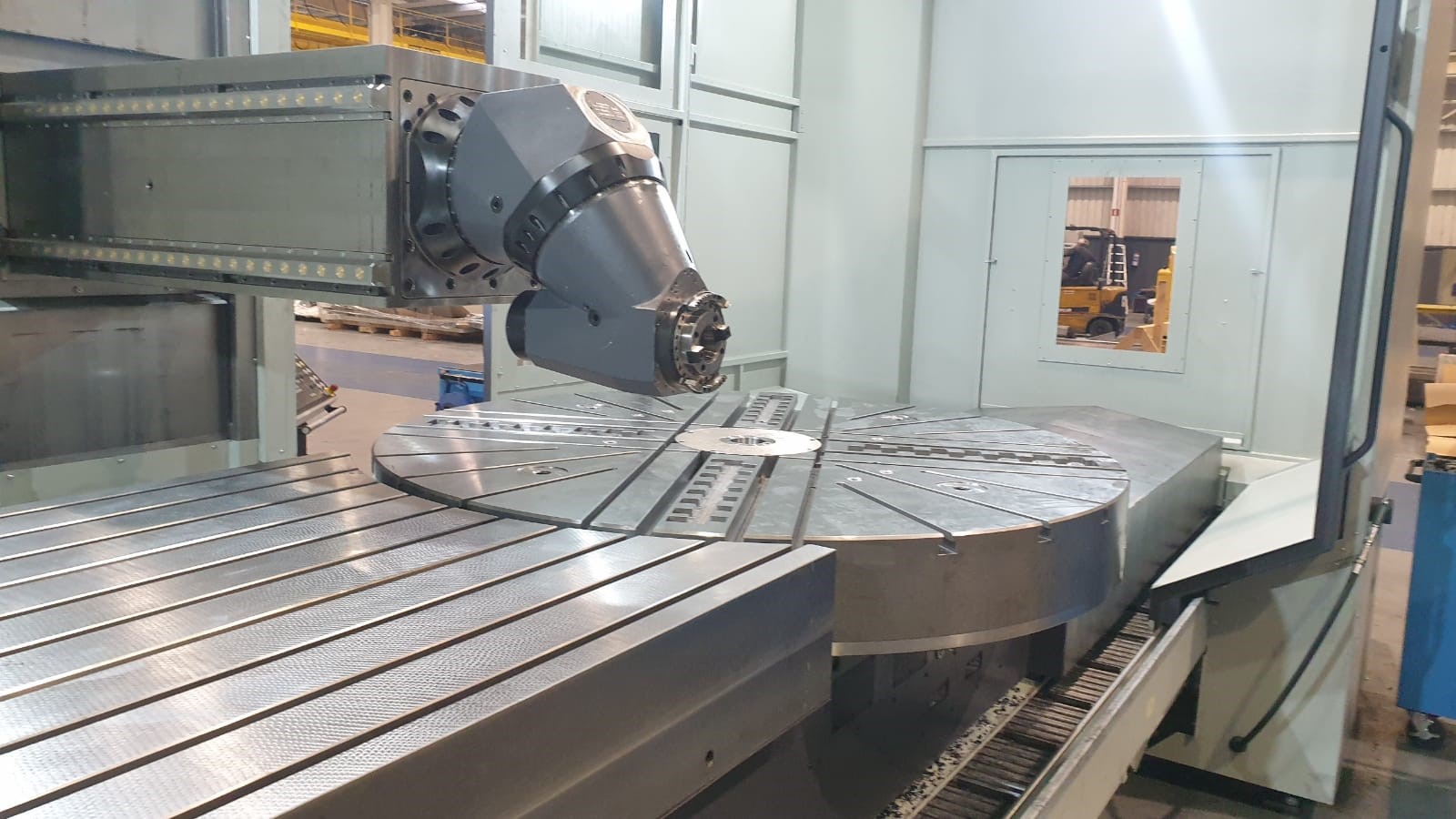

          Na tomto stroji lze obrábět velké obrobky ze 4 stran. Velkým benefitem je možnost umístění integrovaného otočného stolu o průměru 1200 nebo 1400 mm doprostřed ložového stolu, čímž vzniká možnost pětistranného obrábění. Koncepce stroje s integrovaným otočným stolem zredukuje přepínání obrobku, a tím zkrátí vedlejší časy.
          Volitelně může být stroj i multifunkční, tzn. integrovaný vysokootáčkový stůl (o průměru 1200/1400/1600 mm) je umístěn na pravé straně posuvného stolu a je vhodný pro vertikální soustružení.  De facto na tomto stroji obrobíte při jednom upnutí to, na co byste standardně potřebovali stroje dva (obráběcí centrum a karusel).

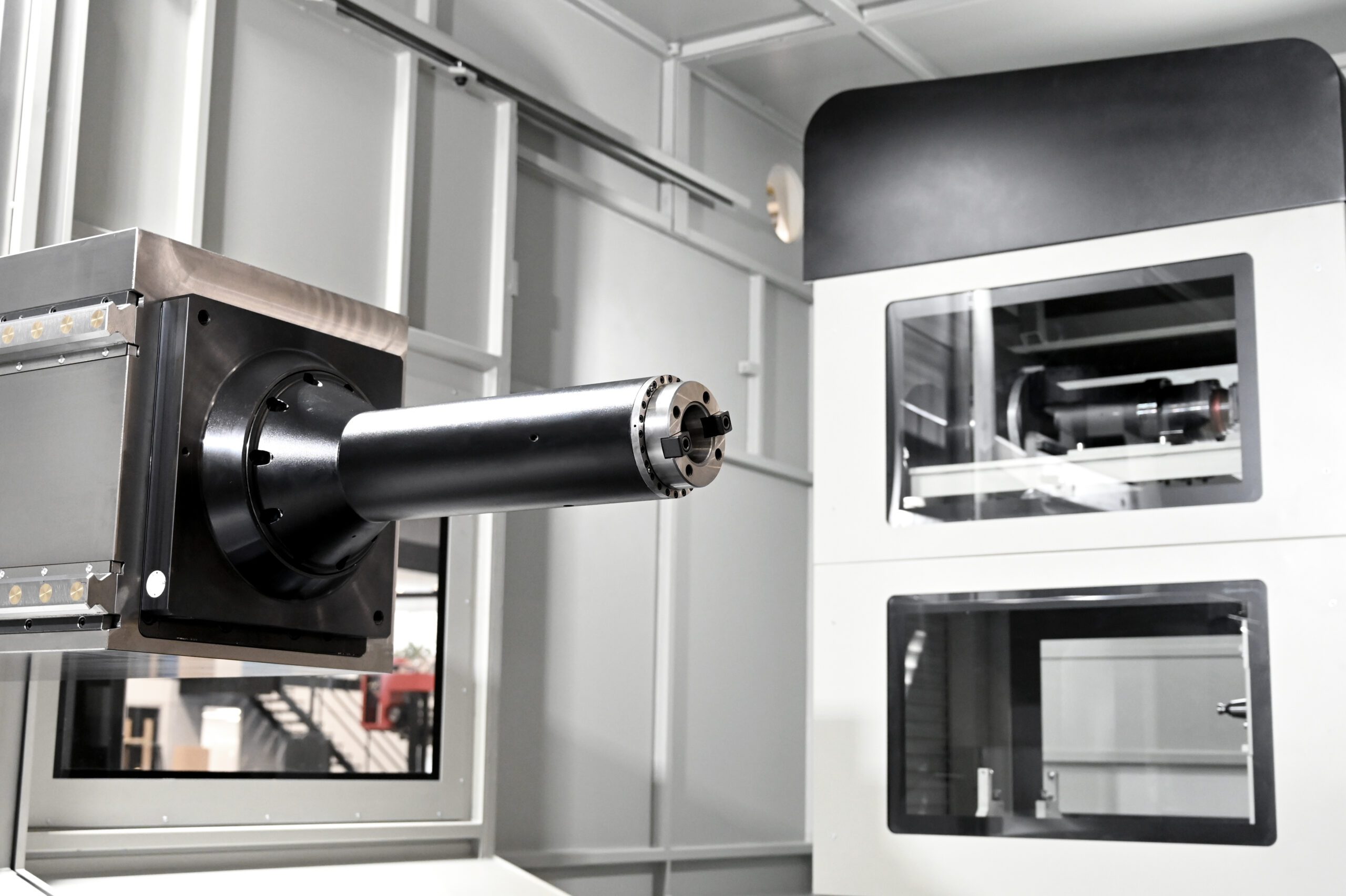

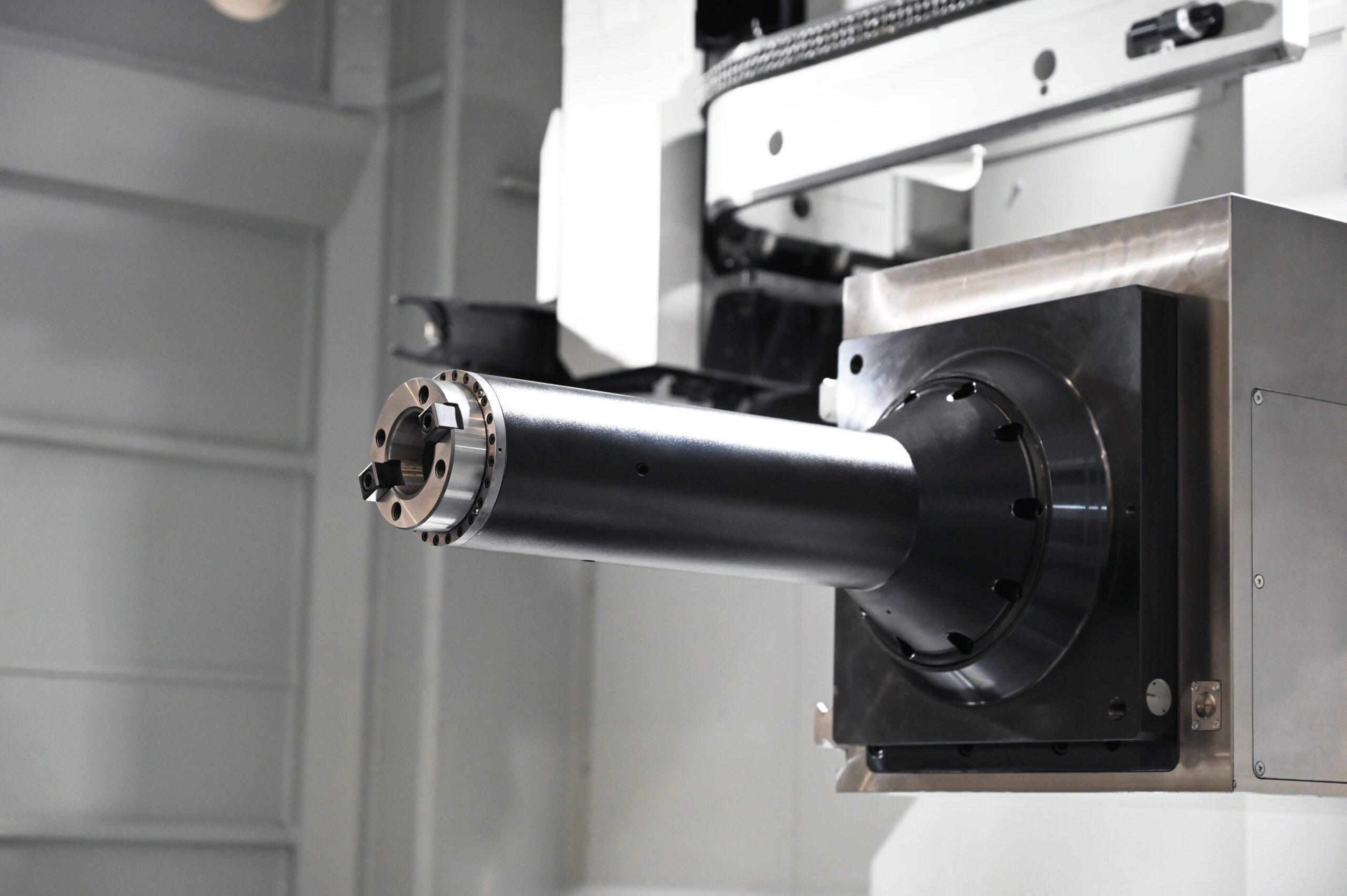

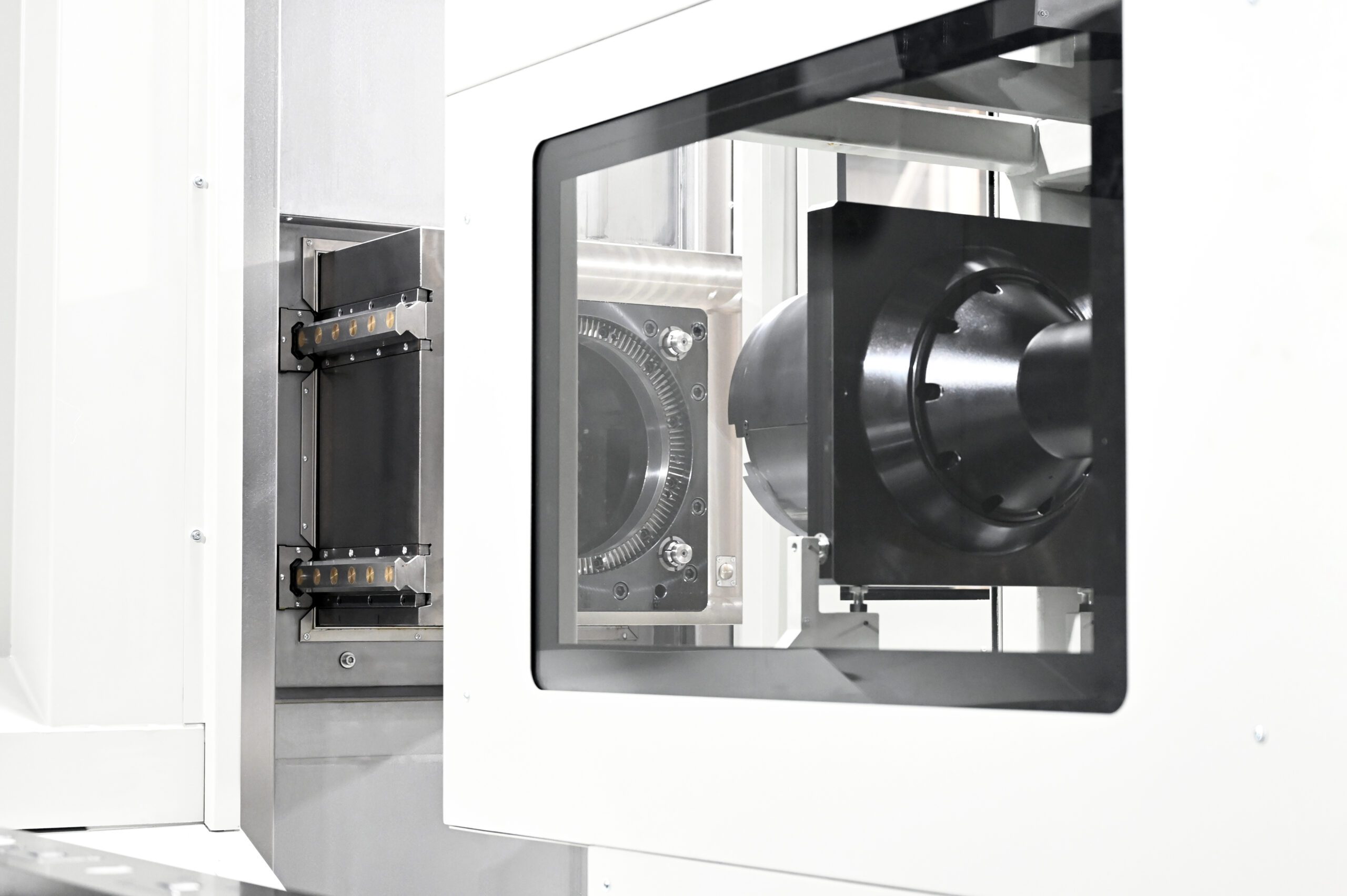

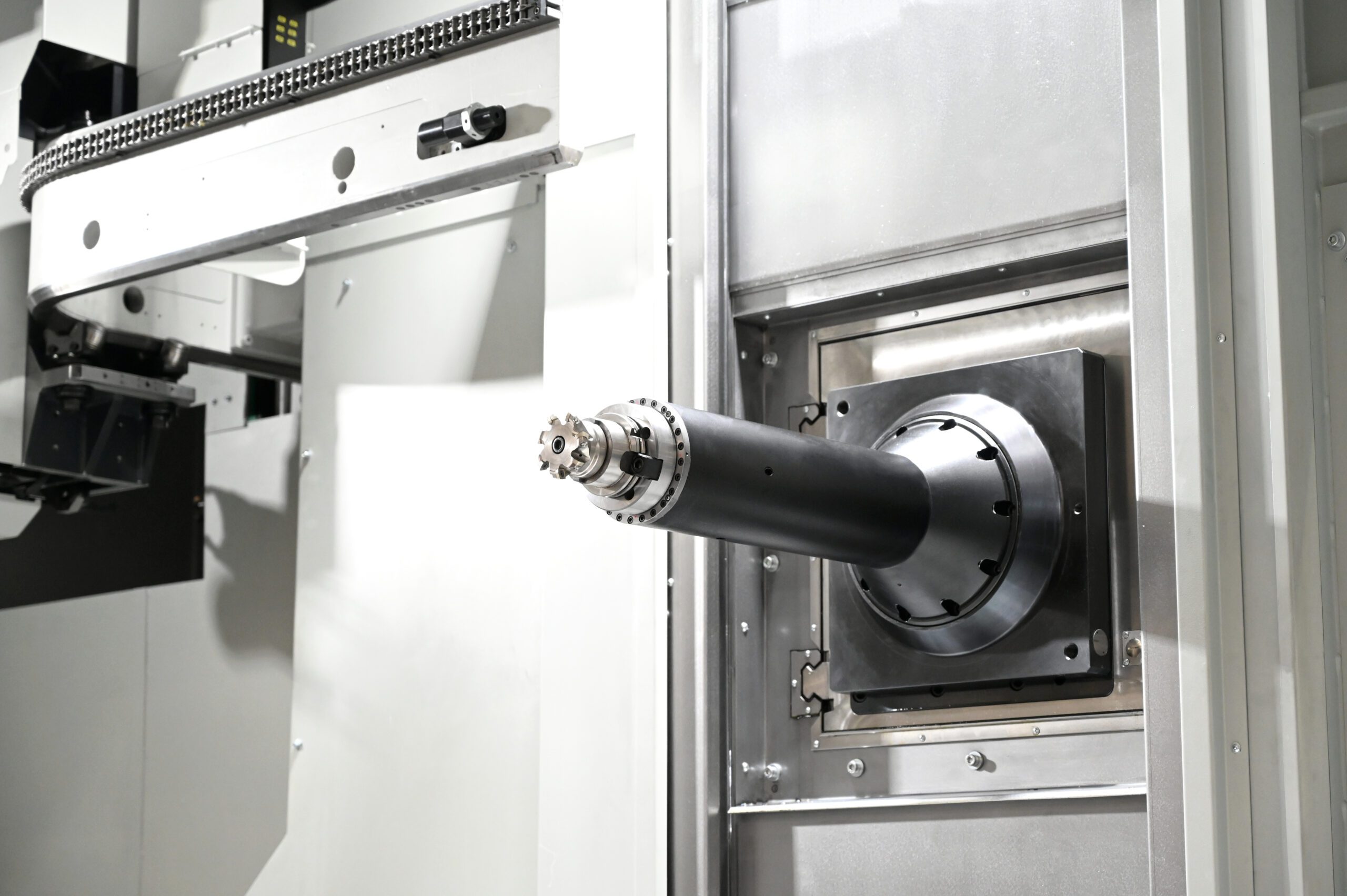

          Výsuv smykadla (osa Y) je 1500 nebo 1600 mm – je největší v kategorii ložových frézek

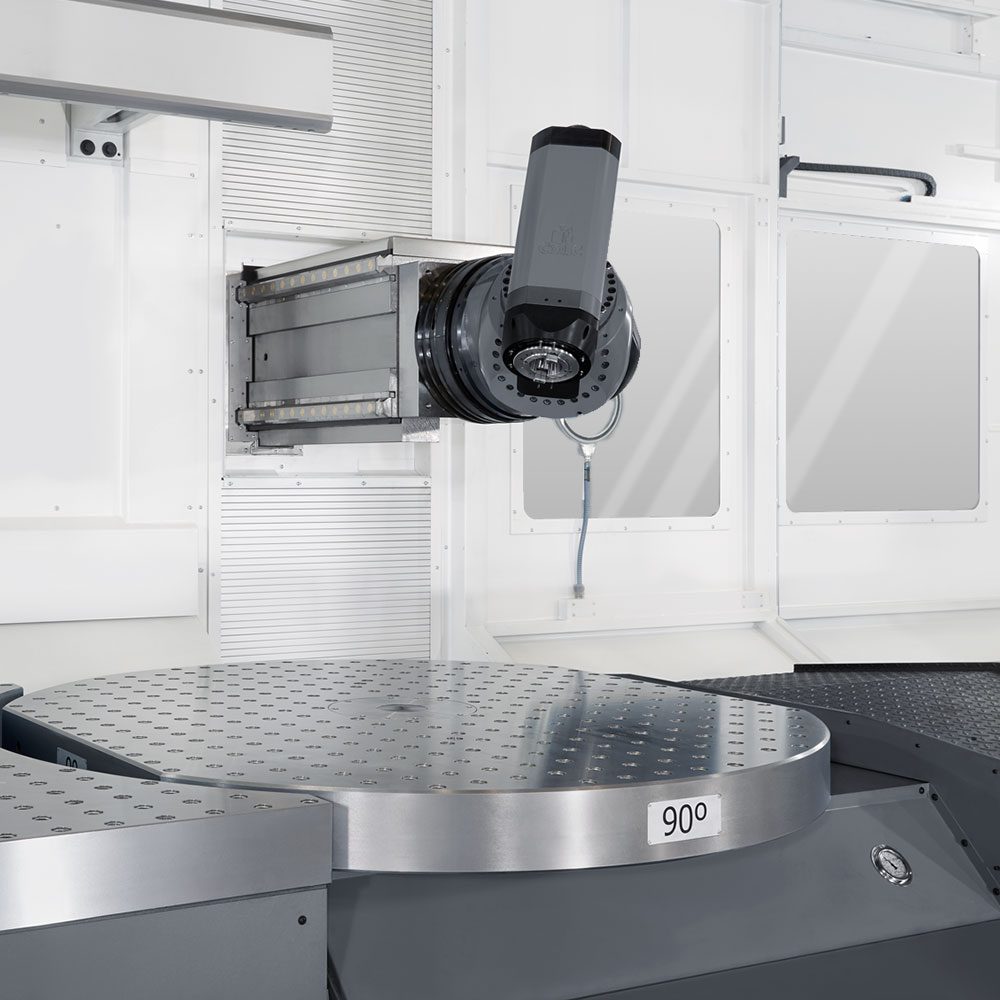

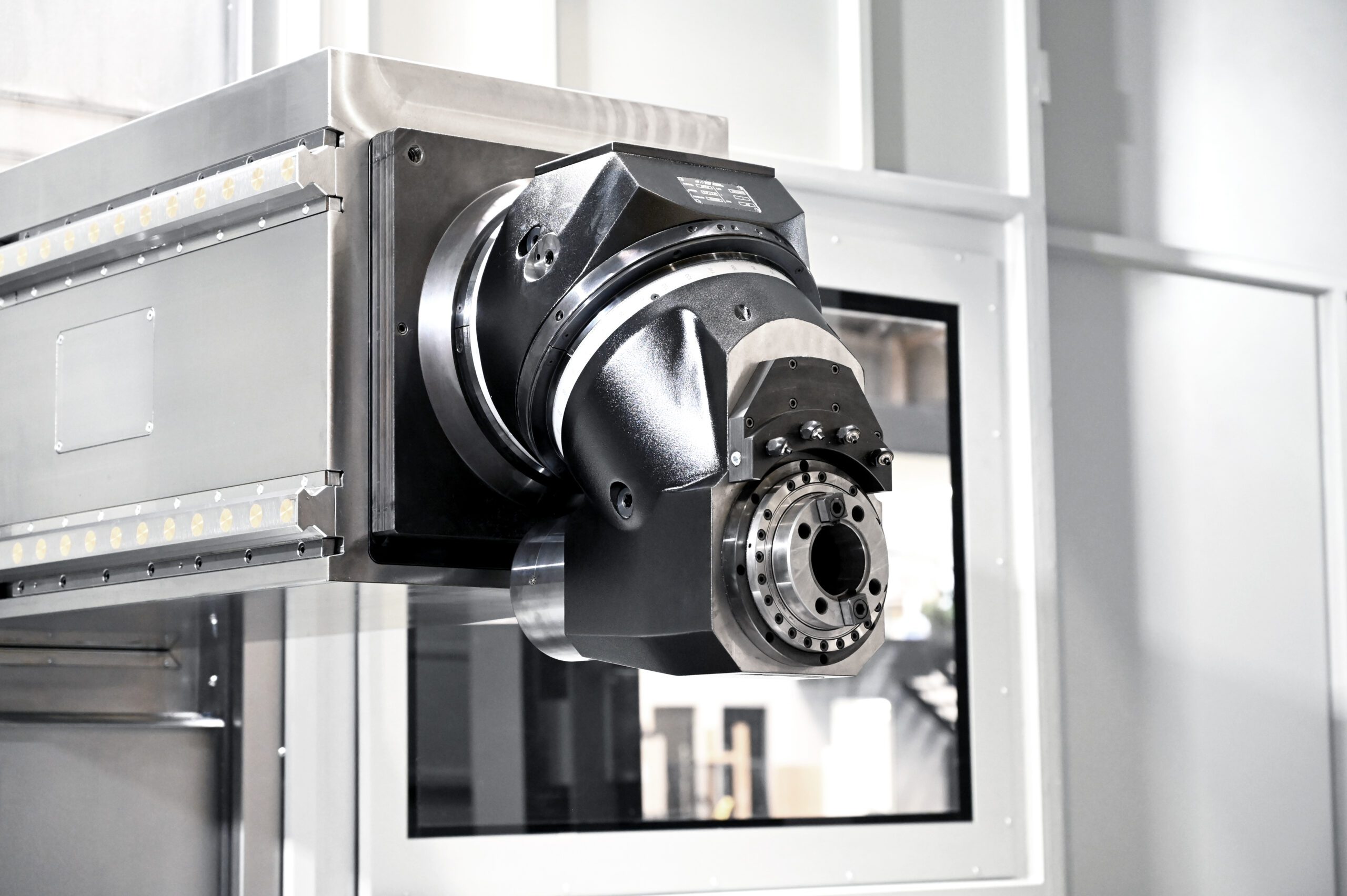

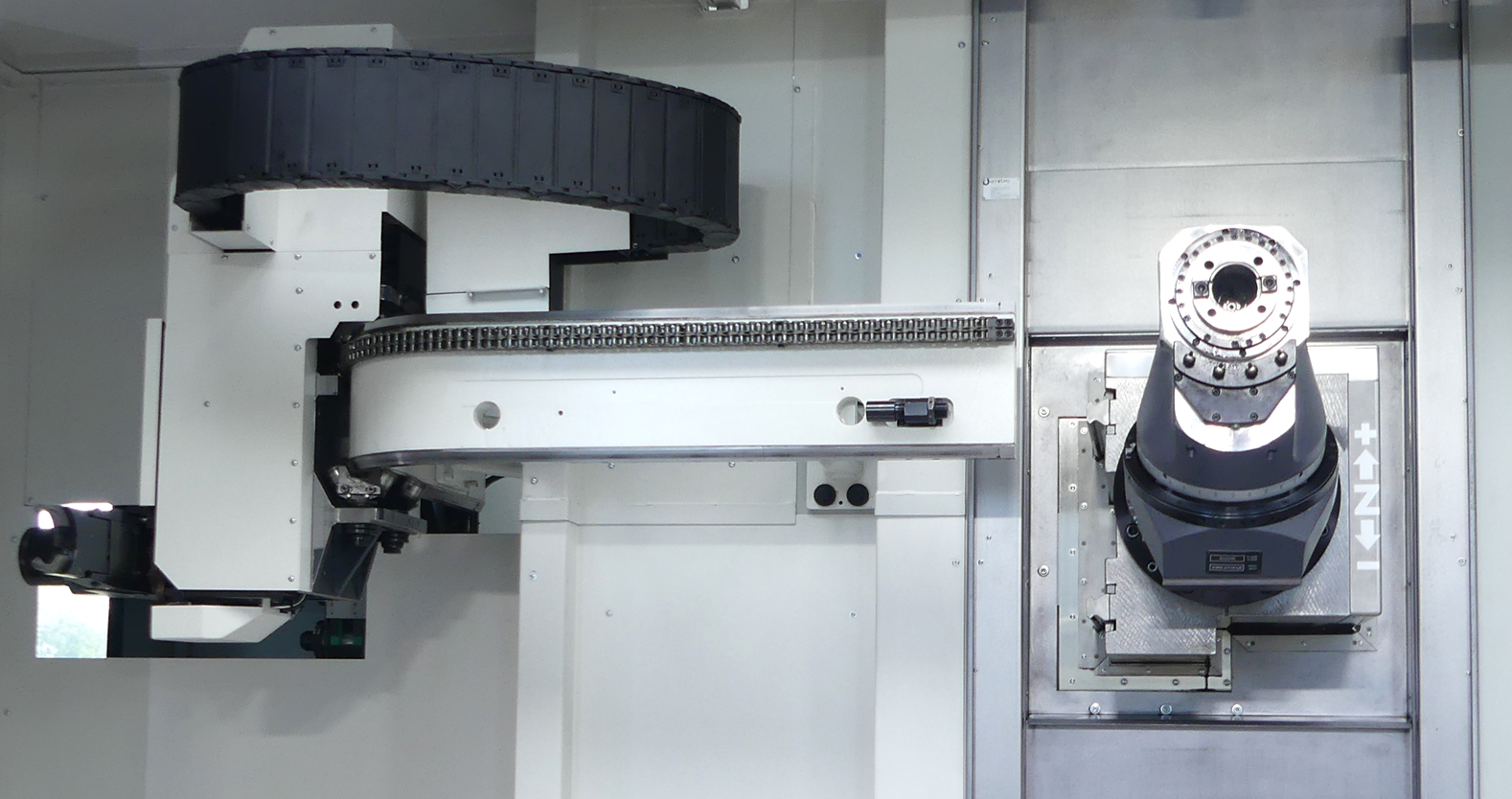

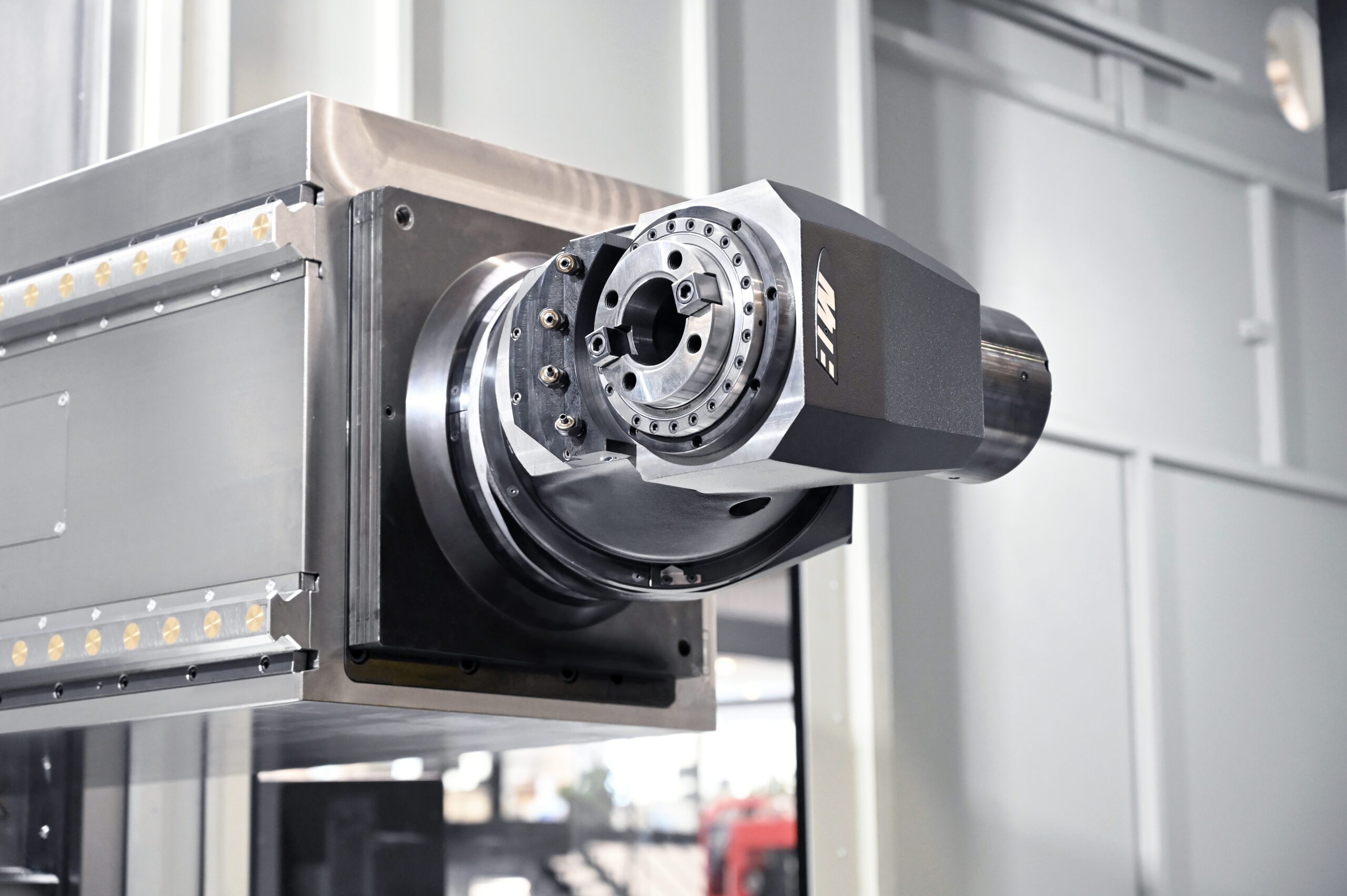

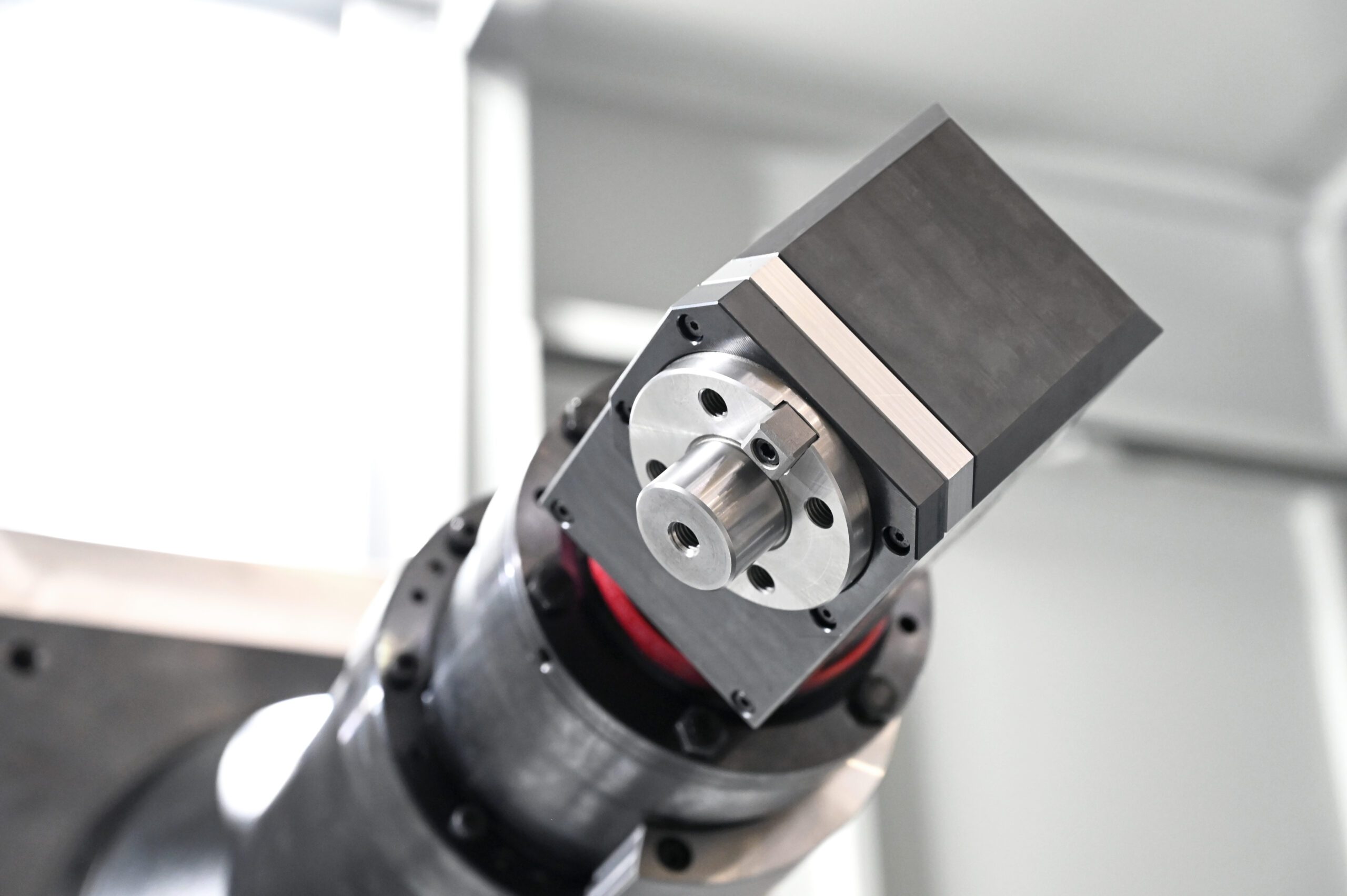

          Dvouosá univerzální hlava řady BFK, která má indexaci po 0,01°v obou osách, má maximální otáčky vřetene 6000 ot/min a maximální kroutící moment 1180 Nm!  S volitelným motorem HEIDENHAIN ve smykadle 40kW v S1 je kroutící moment dokonce 1470 Nm.

          Uložení lineárních os je na lineárním válečkovém vedení INA SCHÄFLER,  a na všech osách je standardně přímé odměřování polohy pomocí pravítek HEIDENHAIN.

          Technické parametry

          KT 3200
          KT 4200
          KT 5200
          Pojezdy
          Osa X (podélný)
          mm
          3000
          4000
          5000
          Osa Y (příčný)
          mm
          1500
          1500
          1500
          Osa Z (vertikální)
          mm
          1500 (2000)
          1500 (2000)
          1500 (2000)
          Pracovní prostor
          Ložový stůl
          mm
          3200 x 1200 / 1400
          4200 x 1200 / 1400
          5200 x 1200 / 1400
          Integrovaný otočný stůl
          mm
          Ø 1200 / 1400 / 1600
          Ø 1200 / 1400 / 1600
          Ø 1200 / 1400 / 1600
          Max. zatížení
          kg
          10000
          14000
          15000
          Posuvy
          Max. posuv
          mm/min
          25000
          25000
          25000
          Ostatní data
          Řídicí systém
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Vnitřní a vnější chlazení vzduchem a / nebo vodou
          bar
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50

          Obráběcí automatické hlavy

          Univerzální dvouosá hlava AFK
          Univerzální dvouosá hlava BFK
          Univerzální dvouosá hlava SFK (pouze na Y = 1500 mm)
          Indexace
          stupeň
          2,5 x 2,5 / 2,5 x 1,0
          0,01 x 0,01
          0,001 x 0,001
          Motor
          kW
          32
          32
          32
          Otáčky
          ot/min
          4000 / 6000
          4000 / 6000
          4000 / 6000
          Krouticí moment
          Nm
          2060 / 1080
          2060 / 1180
          2060 / 1180

          Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. . Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.
