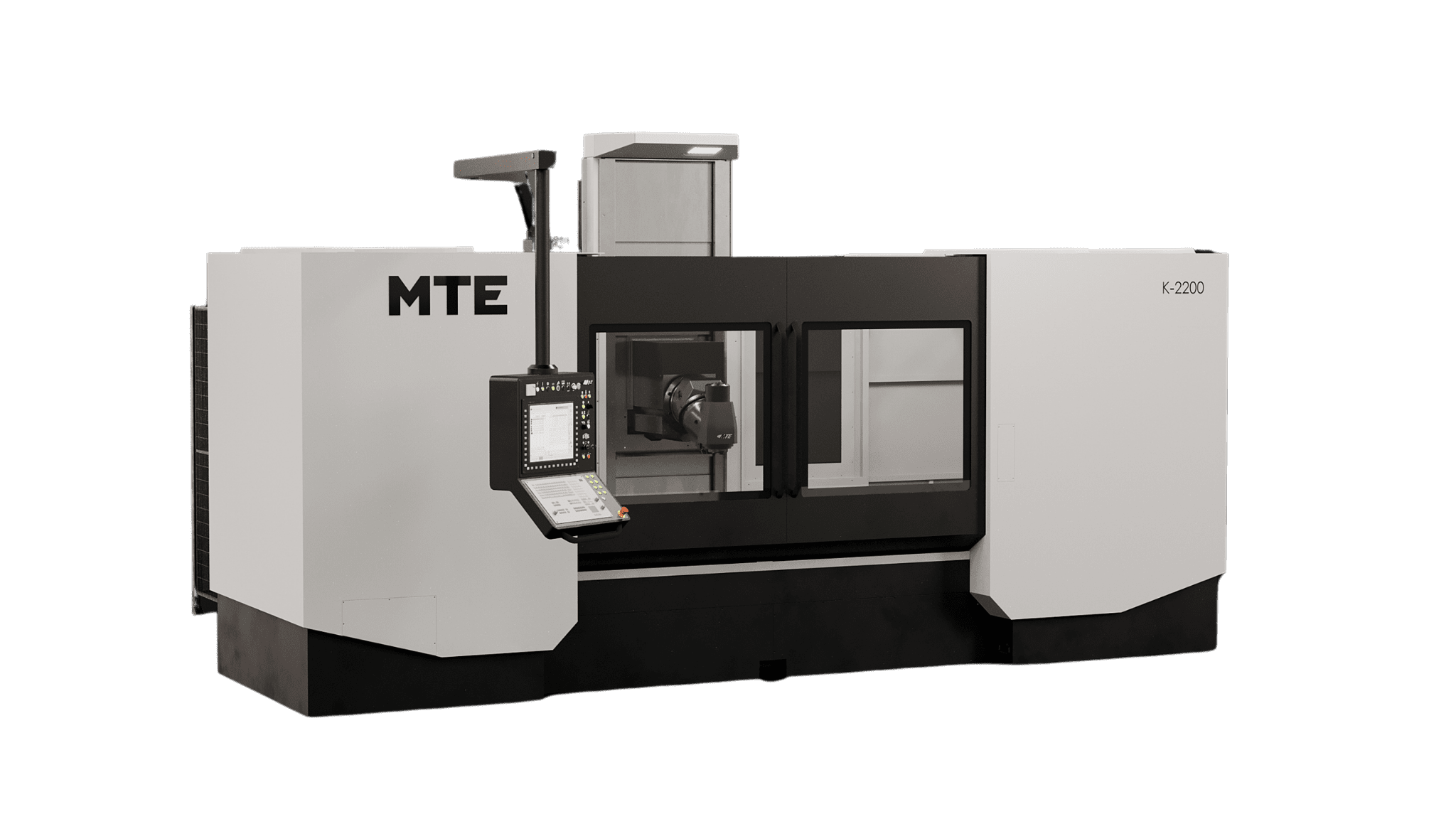

Vodorovná ložová frézka MTE řada K
Nejmenší model stroje firmy MTE
Model K je dalším tuhým strojem uloženým na kluzném vedení. Jedná se o nejmenší model stroje firmy MTE. Podélná osa X, tj. posuvný stůl, může mít pracovní pojezdy 2000 nebo 2500 mm. Únosnost stolu je 4500 / 6000 kg. Vertikální pojezd smykadla je 1100 mm a příčný výsuv smykadla je 1000 mm. Tento stroj je vhodný zejména na výkonové obrábění u menších firem, kde může pracovat desítky let k zákaznické spokojenosti.
Technické parametry
K 2200 | K 2700 | K 3200 | ||
|---|---|---|---|---|
Pojezdy | ||||
Osa X (podélný) | mm | 2000 | 2500 | 3000 |
Osa Y (příčný) | mm | 1000 | 1000 | 1000 |
Osa Z (vertikální) | mm | 1100 | 1100 | 1100 |
Stůl | ||||
Pracovní plocha | mm | 2200 x 850 | 2700 x 850 | 3200 x 850 |
Max. zatížení | kg | 4500 | 6000 | 7000 |
Vřeteno | ||||
Automatická univerzální dvouosá hlava (indexace 2,5° x 2,5°) | ot/min | 4000 (6000) | 4000 (6000) | 4000 (6000) |
Automatická univerzální dvouosá hlava (indexace 1° x 2,5°) | ot/min | 4000 (6000) | 4000 (6000) | 4000 (6000) |
Manuální univerzální dvouosá hlava | ot/min | 4000 (6000) | 4000 (6000) | 4000 (6000) |
Upínací kužel | SK 50 | SK 50 | SK 50 | |
Výkon | kW | 42 | 42 | 42 |
Krouticí moment (32 kW) | Nm | 1020 (555) | 1020 (555) | 1020 (555) |
Posuvy | ||||
Max. posuv | mm/min | 15000 | 15000 | 15000 |
Max. osová síla X, Y, Z | N | 25000 | 25000 | 25000 |
Ostatní data | ||||
Řídicí systém | Heidenhein / Siemens | Heidenhein / Siemens | Heidenhein / Siemens | |
Vnitřní a vnější chlazení vzduchem a / nebo vodou | bar | 20 / 37 / 50 | 20 / 37 / 50 | 20 / 37 / 50 |
Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Nejvíce jsou prodávány pevné dvouosé automatické hlavy AFK s indexací v obou osách po 2,5° a nebo s indexací v ose C po 1°. Hlavy mají zajímavé parametry – otáčky max. 4000 nebo 6000 ot/min s maximálním krouticím momentem 2050 Nm (1085 Nm). Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.
