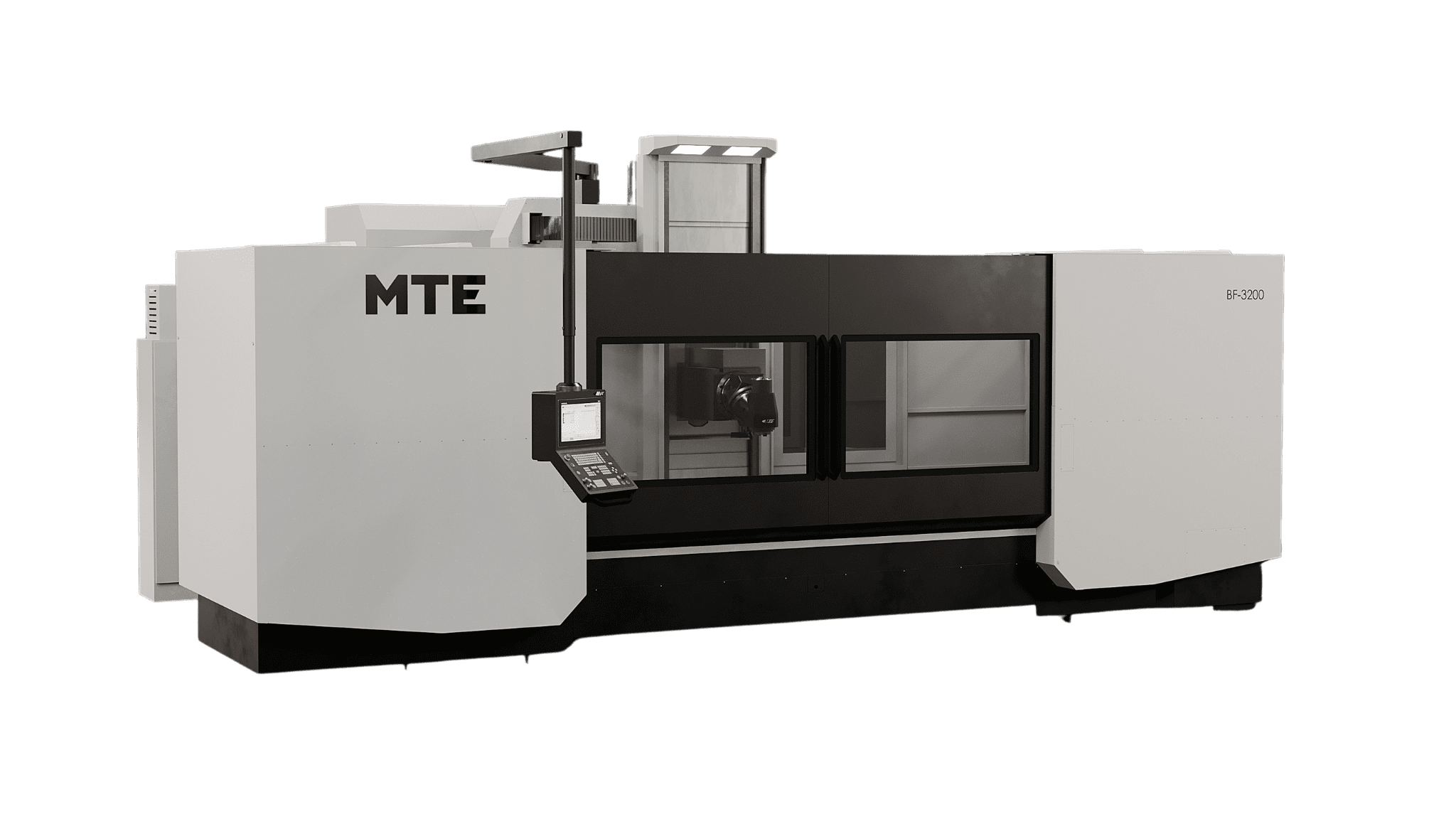

Vodorovná ložová frézka MTE řada BF

Variabilní a flexibilní obráběcí centrum

Model BF je určen pro silové obrábění. Našel si uplatnění ve všeobecném strojírenství při požadavku na velký odběr materiálu. Jedná se o velice tuhý stroj, který má lineární vodicí plochy jednotlivých os na kluzném vedení obložené turcitem. Nejčastěji je stroj vybaven dvouosou automatickou hlavou s indexací v obou osách po 2,5°. Zajímavou alternativou je stejný typ hlavy s 6000 ot/min, kde výkon motoru může být až 40 kW v S1. Další variantou provedení frézovací hlavy může být ortogonální hlava s indexací po 1° v obou osách. Stroj je možno doplnit přídavnými otočnými stoly v horizontální rovině nebo i ve vertikálním uspořádání doplněné koníkem. Velice důležitým rysem stroje je praxí vyzkoušený vývoj, který z něj dělá maximálně spolehlivé zařízení.

Technické parametry

BF 2200
BF 2700
BF 3200
BF 3700
BF 4200
BF 4700
BF 5200
Pojezdy
Osa X (podélný)
mm
2000
2500
3000
3500
4000
4500
5000
Osa Y (příčný)
mm
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
Osa Z (vertikální)
mm
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
Stůl
Pracovní plocha
mm
2200 x 1000 (2200 x 1200)
2700 x 1000 (2700 x 1200)
3200 x 1000 (3200 x 1200)
3700 x 1000 (3700 x 1200)
4200 x 1000 (4200 x 1200)
4700 x 1000 (4700 x 1200)
5200 x 1000 (5200 x 1200)
Max. zatížení
kg
7200
9000
11000
12000
13000
14000
15000
Vřeteno
Automatická univerzální dvouosá hlava (indexace 2,5° x 2,5°)
ot/min
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
Automatická univerzální dvouosá hlava (indexace 1° x 2,5°)
ot/min
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
Automatická ortogonální hlava (indexace 1° x 1°)
ot/min
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
Manuální univerzální dvouosá hlava
ot/min
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
4000 (6000)
Upínací kužel
SK 50
SK 50
SK 50
SK 50
SK 50
SK 50
SK 50
Výkon
kW
32 (40)
32 (40)
32 (40)
32 (40)
32 (40)
32 (40)
32 (40)
Krouticí moment (32 kW)
Nm
2055 (1085)
2055 (1085)
2055 (1085)
2055 (1085)
2055 (1085)
2055 (1085)
2055 (1085)
Posuvy
Max. posuv
mm/min
15000
15000
15000
15000
15000
15000
15000
Max. osová síla X, Y, Z
N
25000
25000
25000
25000
25000
25000
25000
Ostatní data
Řídicí systém
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Vnitřní a vnější chlazení vzduchem a / nebo vodou
bar
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50

Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Nejvíce jsou prodávány pevné dvouosé automatické hlavy AFK s indexací v obou osách po 2,5° a nebo s indexací v ose C po 1°. Hlavy mají zajímavé parametry – otáčky max. 4000 nebo 6000 ot/min s maximálním krouticím momentem 2050 Nm (1085 Nm). Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.
