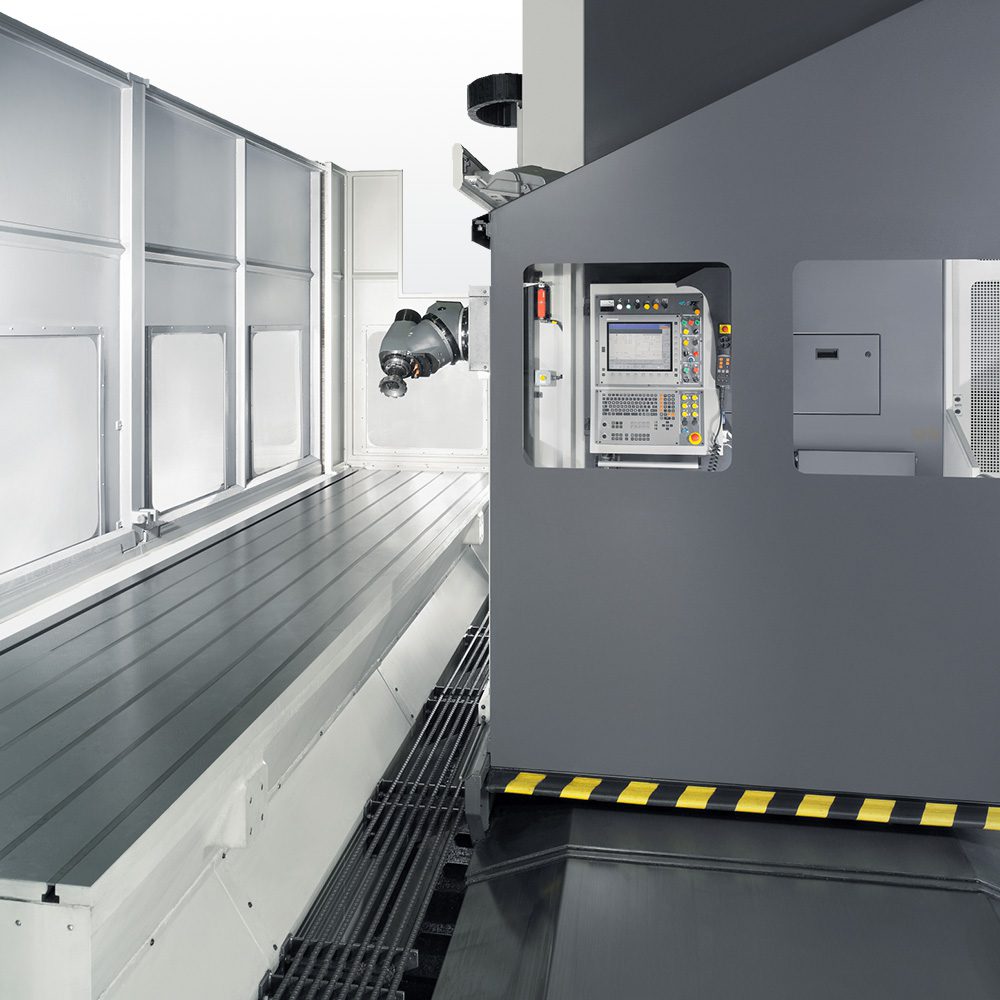

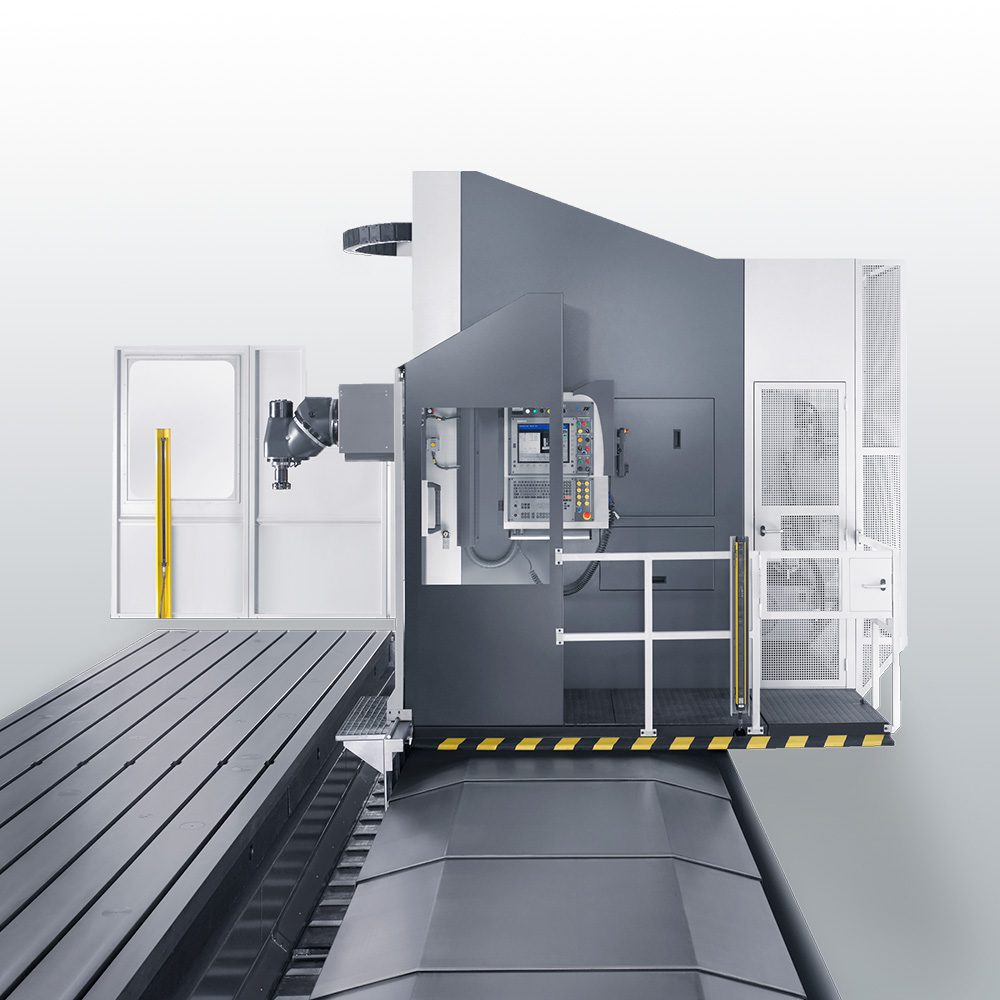

Vodorovná desková frézka MTE řada FBF-S Vodorovná desková frézka MTE, maximální tuhost

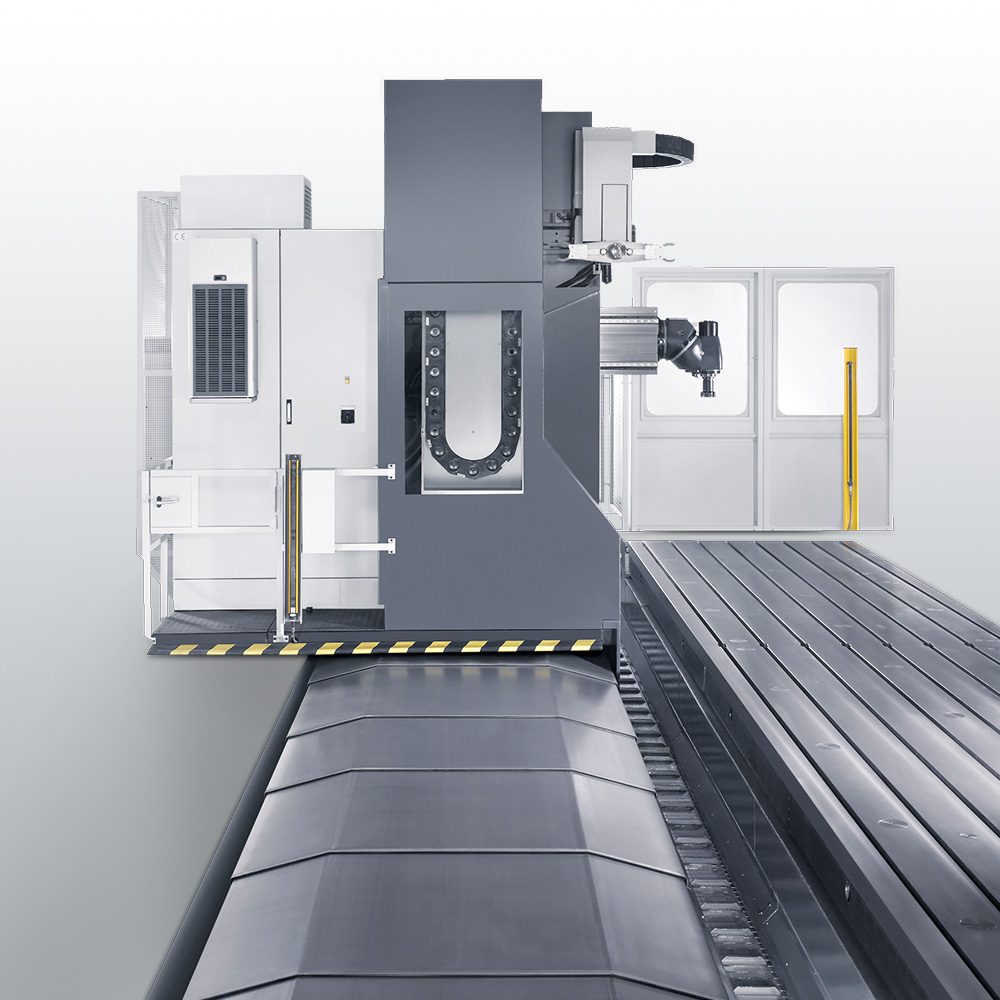

Vodorovná desková frézka MTE
řada FBF-S

Kombinace maximální tuhosti s vysokorychlostním obráběním

Tato desková frézka má pojízdný stojan s vertikálním pojezdem do 2250 mm a s podélným pojezdem do 36000 mm. Výsuv smykadla je 1000, 1200 a 1300 mm. Na čele smykadla je umístěna dvouosá automatická obráběcí hlava. Pracovní prostor lze přizpůsobit požadavkům zákazníka – nejčastěji se jedná o deskové pole, které bývá doplněno otočným stolem, který může mít posuvnou osu. Výměna nástrojů je automatická a MTE nabízí bubnové zásobníky nástrojů pro 24 nebo 30 nástrojů a nebo řetězové zásobníky pro 40, 60, 80 a 100 nástrojů. Další příslušenství stroje závisí na individuálních požadavcích konečných uživatelů. Jedná se o velmi univerzální typ stroje, který kombinuje maximální tuhost s vysokorychlostním obráběním, a tím dosahuje vysoké produktivity práce.

Katalog ke stažení

Formát PDF

Zástavbové požadavky a zdvihy

Formát PDF

Technické parametry

		FBF-S 3000	FBF-S 4000	FBF-S 5000	FBF-S 6000	FBF-S 8000	FBF-S 10000	+2000
Pojezdy
Osa X (podélný)	mm	3000	4000	5000	6000	8000	10000	do 36000
Osa Z (vertikální)	mm	1500 (2000 / 2250)	1500 (2000 / 2250)	1500 (2000 / 2250)	1500 (2000 / 2250)	1500 (2000 / 2250)	1500 (2000 / 2250)	1500 (2000 / 2250)
Osa Y (příčný)	mm	1200 / 1300	1200 / 1300	1200 / 1300	1200 / 1300	1200 / 1300	1200 / 1300	1200 / 1300
Posuvy
Max. posuv	mm/min	25000	25000	25000	25000	25000	25000	25000
Max. osová síla X, Y, Z	N	26000	X = 28000 Y / Z = 25000	X = 28000 Y / Z = 25000	X = 28000 Y / Z = 25000	X = 28000 Y / Z = 25000	X = 28000 Y / Z = 25000	X = 28000 Y / Z = 25000
Ostatní data
Řídicí systém		Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens
Vnitřní a vnější chlazení vzduchem a / nebo vodou	bar	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50

Obráběcí automatické hlavy

		Univerzální dvouosá hlava AFK	Univerzální dvouosá hlava BFK
Indexace	stupeň	2,5 x 2,5 / 2,5 x 1,0	0,01 x 0,01
Motor	kW	32	32
Otáčky	ot/min	4000 /6000	4000 /6000
Krouticí moment	Nm	2060 / 1080	2060 / 1180

Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

Video

Fotogalerie

Vertikální obráběcí centrum UNISING řada UNIVERS6000 Vertikální obráběcí centrum UNISIGN

Vertikální obráběcí centrum UNISING řada UNIVERS6000

Výkonné kompaktní 3 nebo 4osé vertikální CNC obráběcí centrum s přesuvným stojanem a pevným stolem, čímž je zajištěn flexibilní pracovní prostor

UNIVERS6000 získal pověst velmi flexibilního a spolehlivého obráběcího centra a našel uplatnění v mnoha aplikacích. Ke stroji lze dodat výměnou úhlovou hlavu, která má stejné parametry jako hlavní vřeteník a zvyšuje technologické využití stroje.

Katalog ke stažení

Formát PDF

Technické parametry
X (mm)	3000 – 8000
Y (mm)	825 / 1000
Z (mm)	600
Pracovní posuv X / Y /Z (m/min)	32 / 32 / 32
Výkon motoru ve vřeteníku (kW)	26,5 / 36
Otáčky vřetene (min-1)	6000
Krouticí moment na vřeteníku – 2stupňová převodovka (Nm)	650 / 1000
Upínací kužel	HSK100A / ISO50
Zásobník nástrojů (počet nástrojů)	52 – 132

Fotogalerie

Multifunkční vertikální obráběcí centrum s karuselovým stolem UNISING řada UNIPORT7000-MTC

Portálový stroj koncepce „horní gantry“ s karuselovacím stolem do průměru 6000 mm

Jedná se o vysoce kompaktní multifunkční stroj kombinující vertikální karusel s vertikálním portálovým obráběcím strojem. Na stroji lze použít velké množství obráběcích hlav, čímž se stroj stává velmi produktivním. Stroj může být vybaven speciálními hlavami na soustružení, standardními mechanickými hlavami na frézování, vrtání, atd. (přímá, úhlová, univerzální indexovaná po 1° v obou osách) a také kontinuálně řízenou automaticky výměnnou 2osou hlavou s motor-vřetenem, která má světové parametry – S1: 63 kW, 15000 ot/min a 300 Nm nebo S1: 93 kW, 8000 ot/min a 445 Nm. Princip k dosažení maximální produktivity je velice jednoduchý – při jednom upnutí se postupně provedou veškeré obráběcí operace, čímž dojde velkému snížení vedlejších časů. Doplňující příslušenství se dodává dle individuálních zákaznických potřeb.

Katalog ke stažení

Formát PDF

Technické parametry
X (mm)	6000 – 24000+
Y (mm)	2500 – 6500
Z (mm)	1250 / 1600
Max. točný průměr obrobku (mm)	ø 2000 – 6000
Pracovní posuv X / Y /Z (m/min)	40 / 40 / 40
Výkon motoru ve vřeteníku S1 / S6 (kW)	28 / 37 / 65 (S1) / 36 / 42 / 73 (S2)
Max. otáčky (min-1)	6000
Max. krouticí moment na vřeteni S1 / S2 (Nm)	1350 / 1600
Upínací kužel	HSK100A
Zásobník nástrojů (počet nástrojů)	48 – 330
Výkon hlavního motoru karuselovacího stolu (kW)	95

Fotogalerie

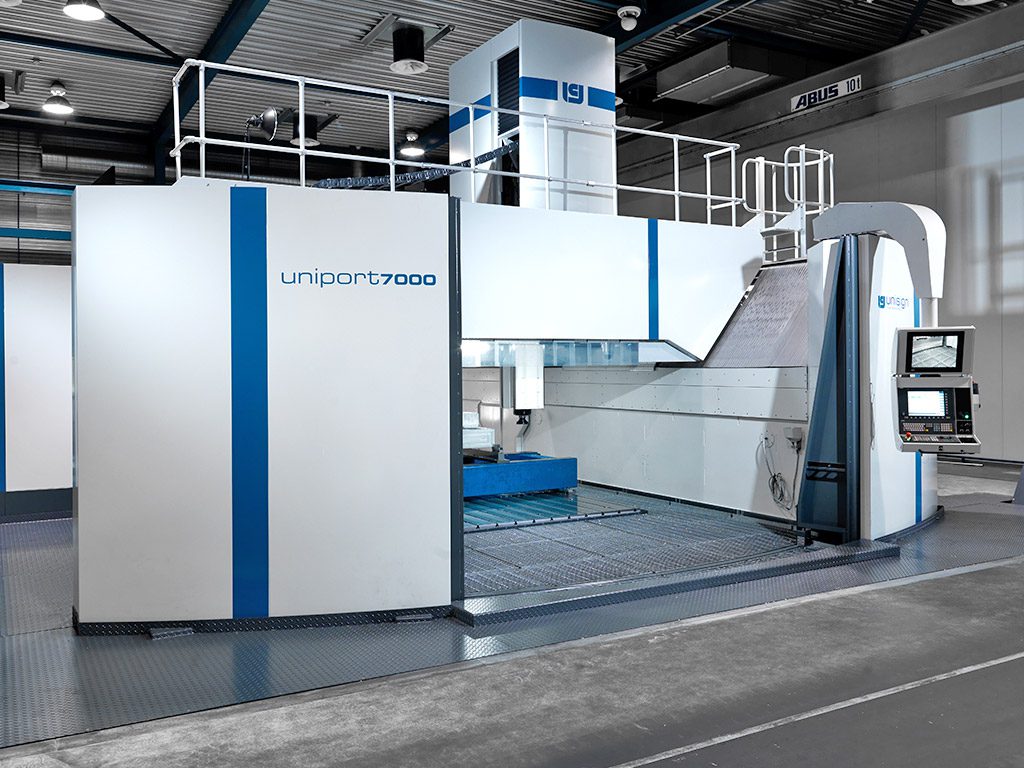

Portálové obráběcí centrum „horní gantry“ UNISING řada UNIPORT7000-OG Portálové centrum

Portálové obráběcí centrum „horní gantry“ UNISING řada UNIPORT7000-OG

5osý portálový stroj „koncepce horní gantry“ s automaticky výměnnými hlavami mezi kterými jsou i 2osé hlavy (kontinuálně řízená s elektro-vřetenem nebo mechanická indexovaná po 1° v obou osách)

Jedná se o pětiosé portálové obráběcí CNC centrum s pevným stolem a přesuvným příčníkem na vyvýšených stojanech koncepce „horní gantry“. Příčník je zhotoven jako „box-in box“ a tím je zaručena maximální tuhost i při velké dynamice stroje. Průchodnost mezi stojany je až 6000 mm, vertikální průchodnost až 2000 mm a délka stolu může být standardně až 24000 mm. Portál má rychloposuvy a pracovní posuvy až 40 m/min. Stroj může být vybaven několika typy automaticky výměnných obráběcích hlav. Kontinuálně řízená automaticky výměnná 2osá hlava s motor-vřetenem má skvělé technické parametry – S1: 63 kW, 15000 ot/min a 300 Nm nebo S1: 93 kW, 8000 ot/min a 460 Nm. Stroj může být vybaven i karuselovacím stolem o průměru až 6000 mm a také paletovým systémem. Doplňující příslušenství se dodává dle individuálních zákaznických potřeb.

Katalog ke stažení

Formát PDF

Technické parametry
X (mm)	6000 – 24000+
Y (mm)	2500 – 6500
Z (mm)	1250 -1600
Horizontální průchodnost (mm)	2000 – 6000
Vertikální průchodnost (mm)	1500 / 2000
Pracovní posuv X / Y /Z (m/min)	40 / 40 / 40
Výkon motoru ve vřeteníku S1 / S6 (kW)	28 / 37 / 65 (S1) / 36 / 42 / 73 (S2)
Max. otáčky (min-1)	6000
Max. krouticí moment na vřeteni S1 / S6 (Nm)	1350 / 1600
Upínací kužel	HSK100A
Zásobník nástrojů (počet nástrojů)	48 – 330

Fotogalerie

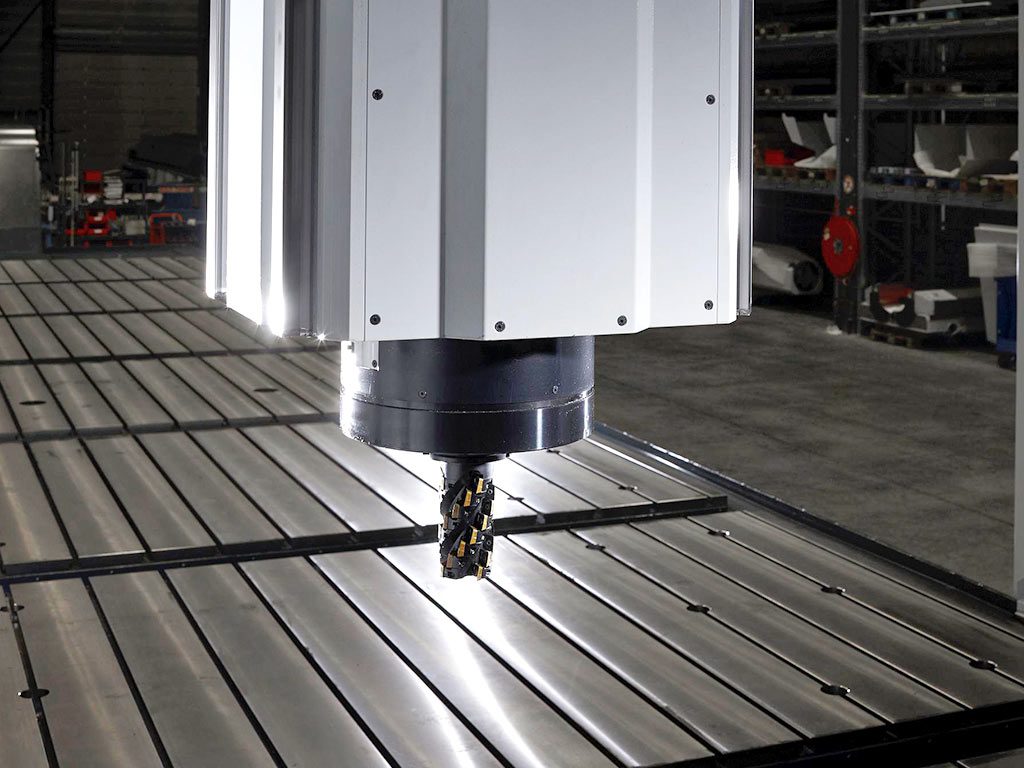

Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT7000 Portálové centrum

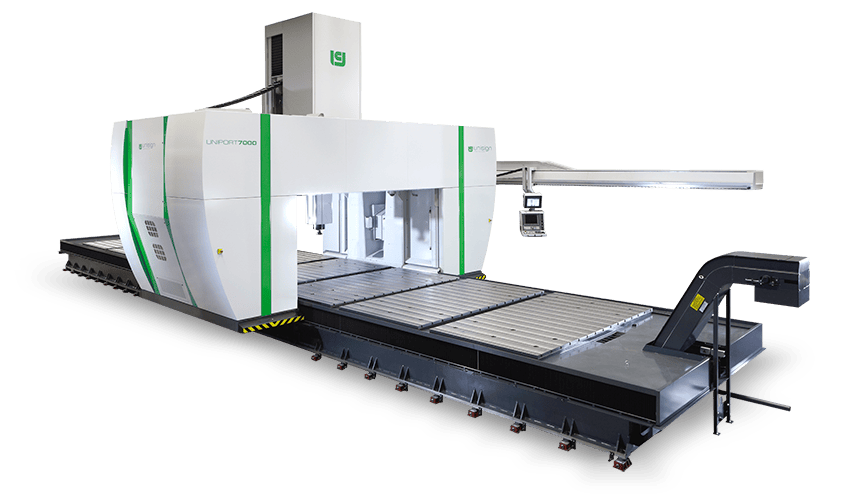

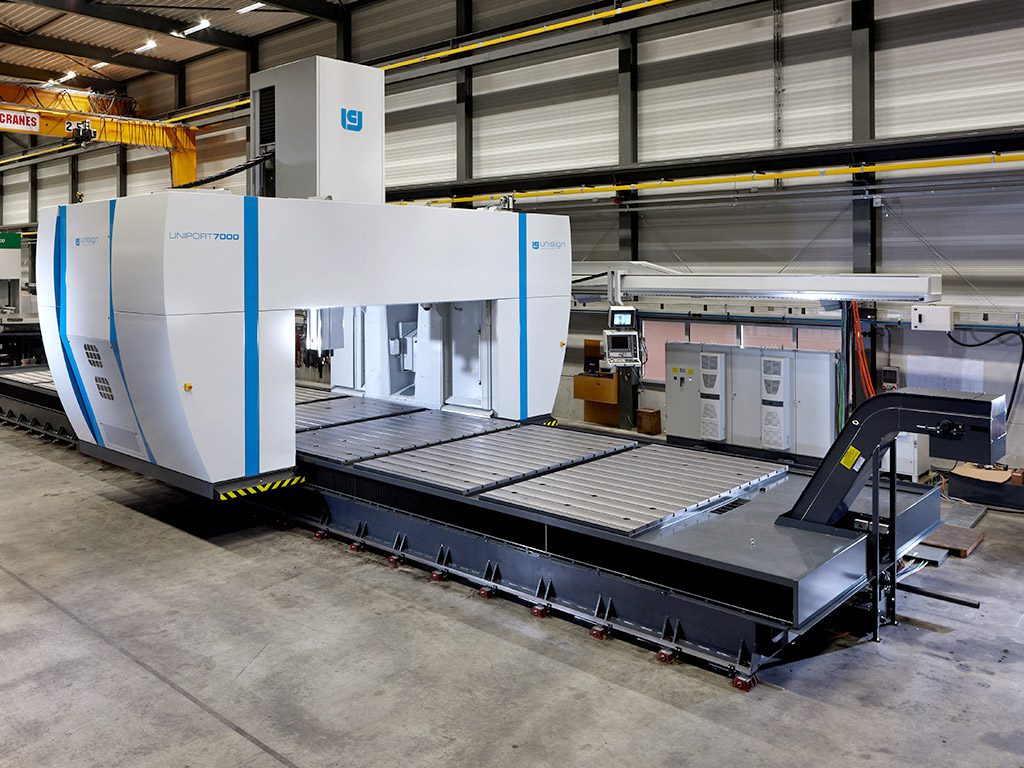

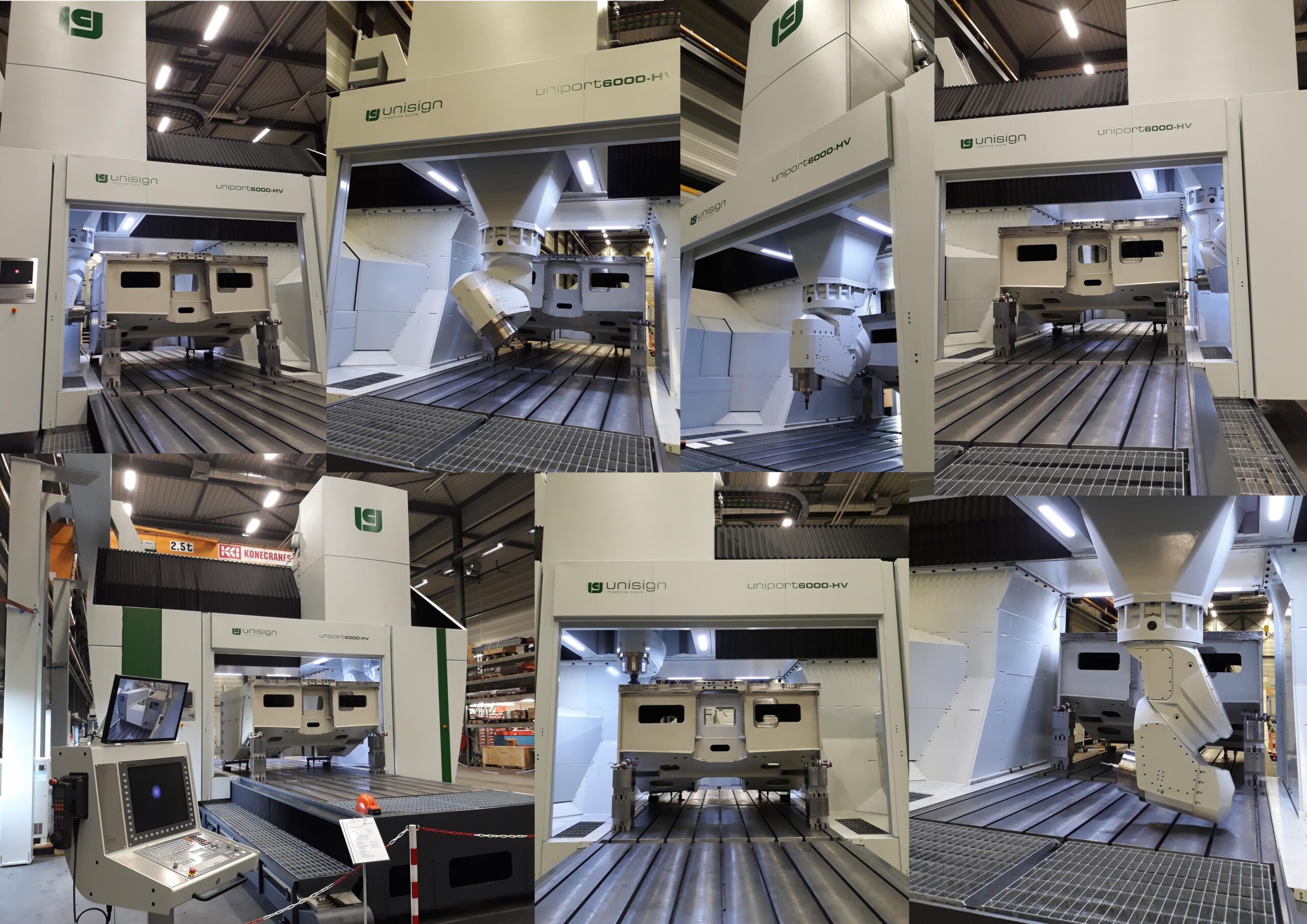

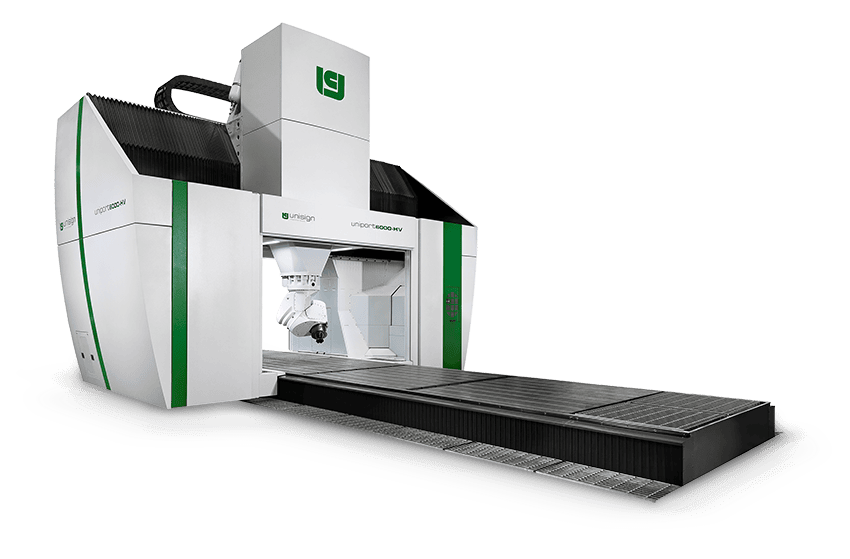

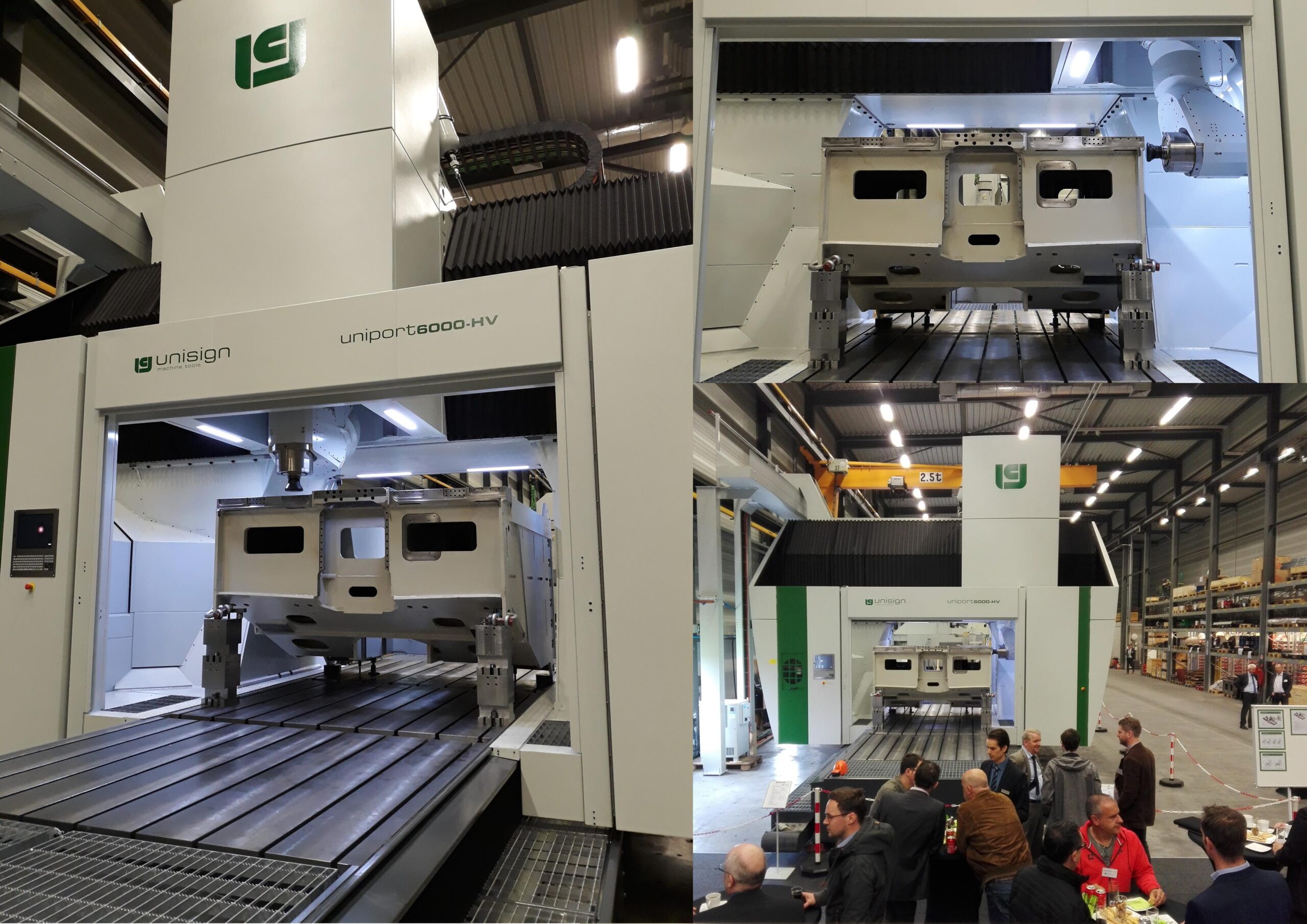

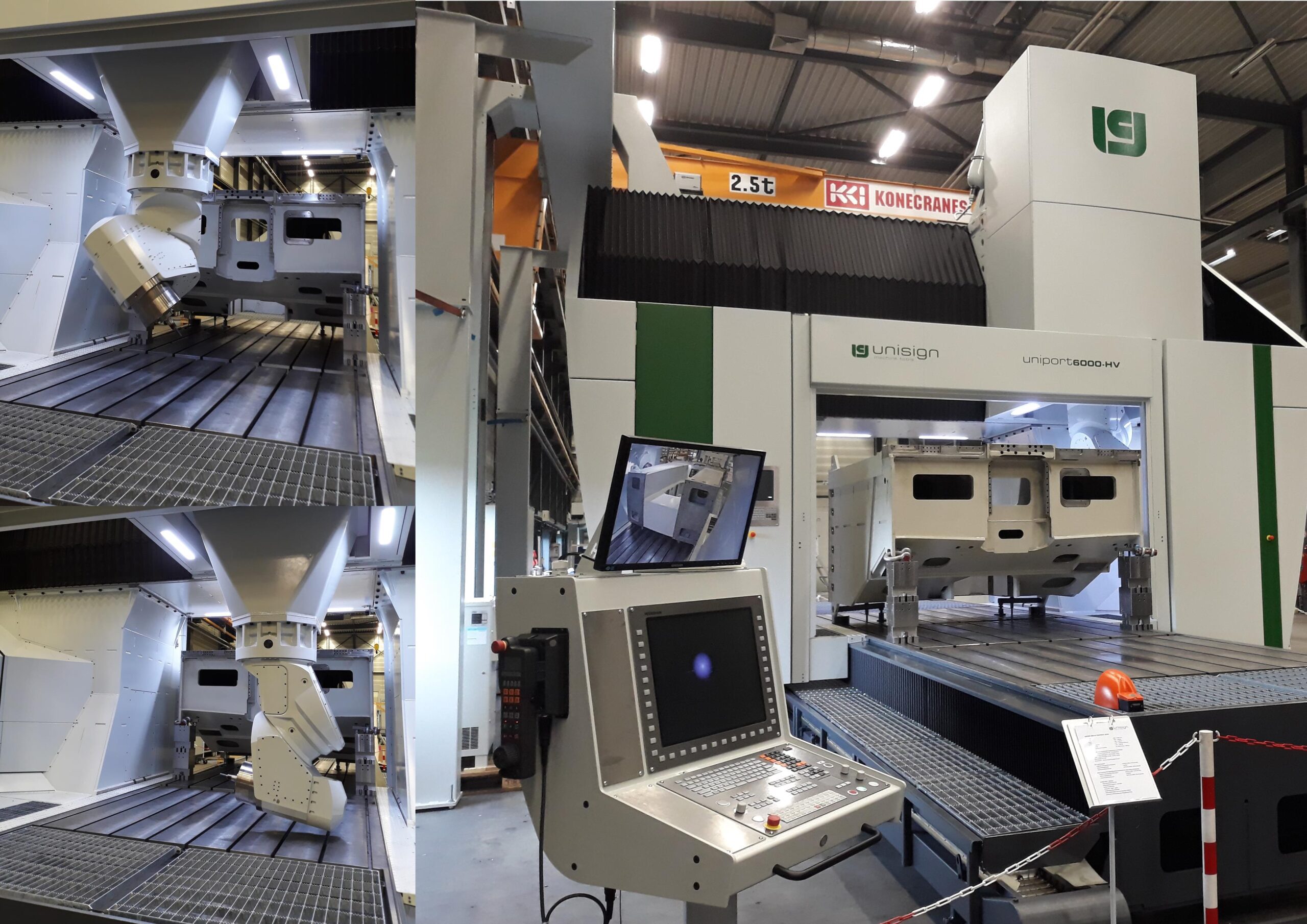

Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT7000

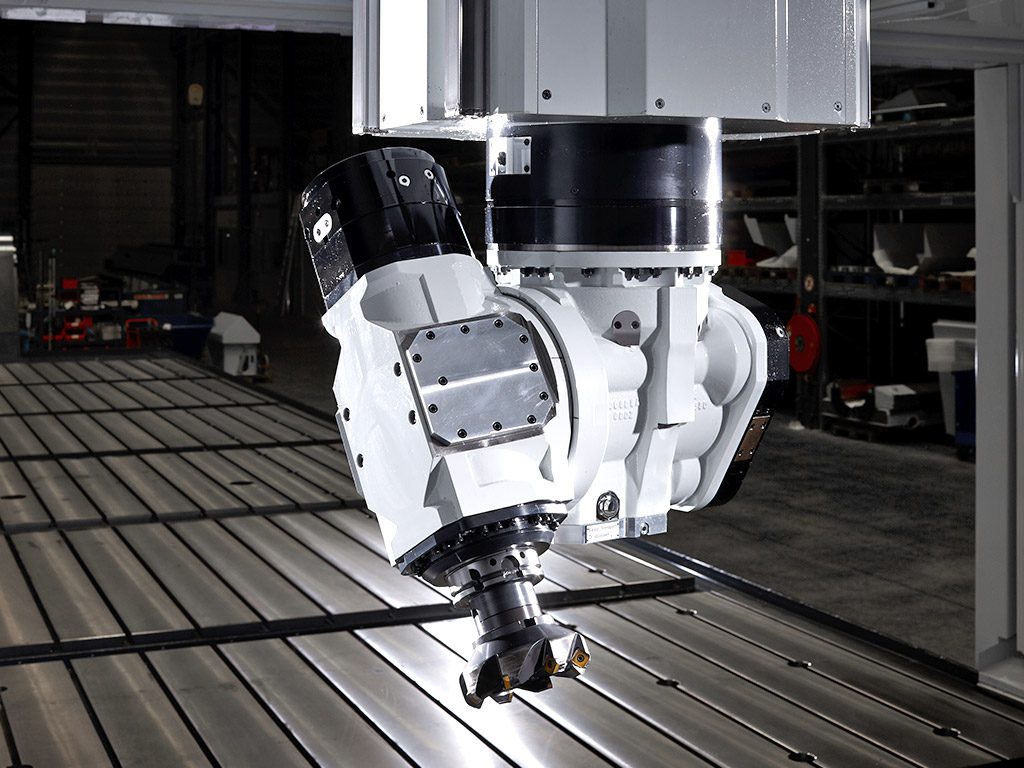

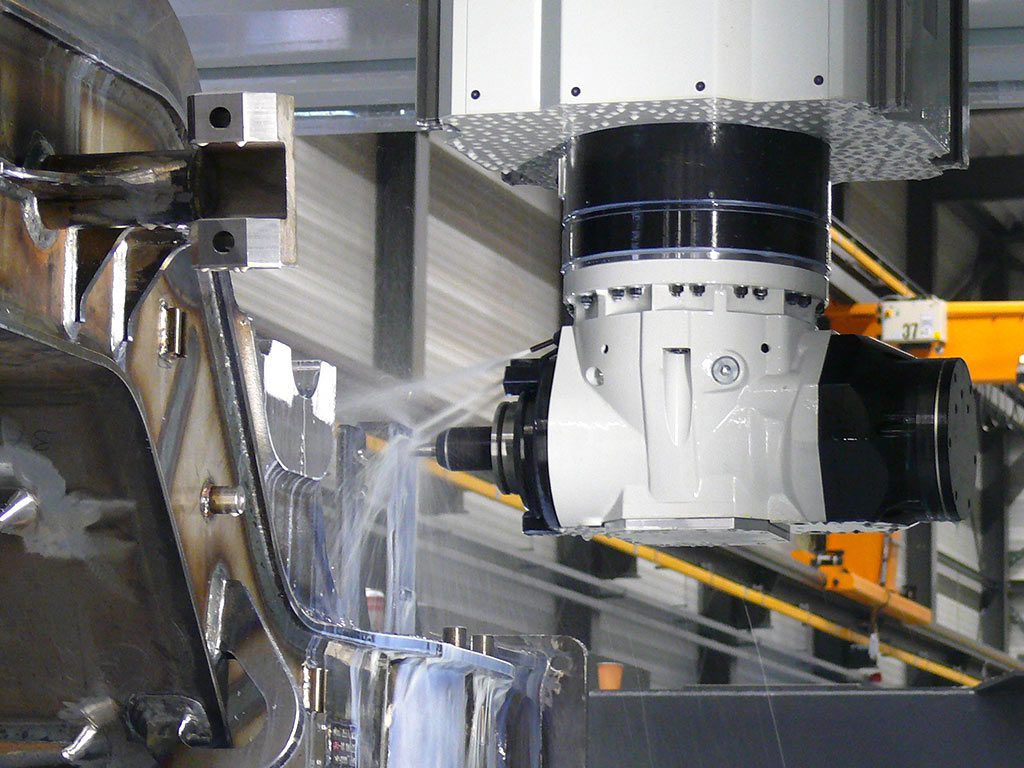

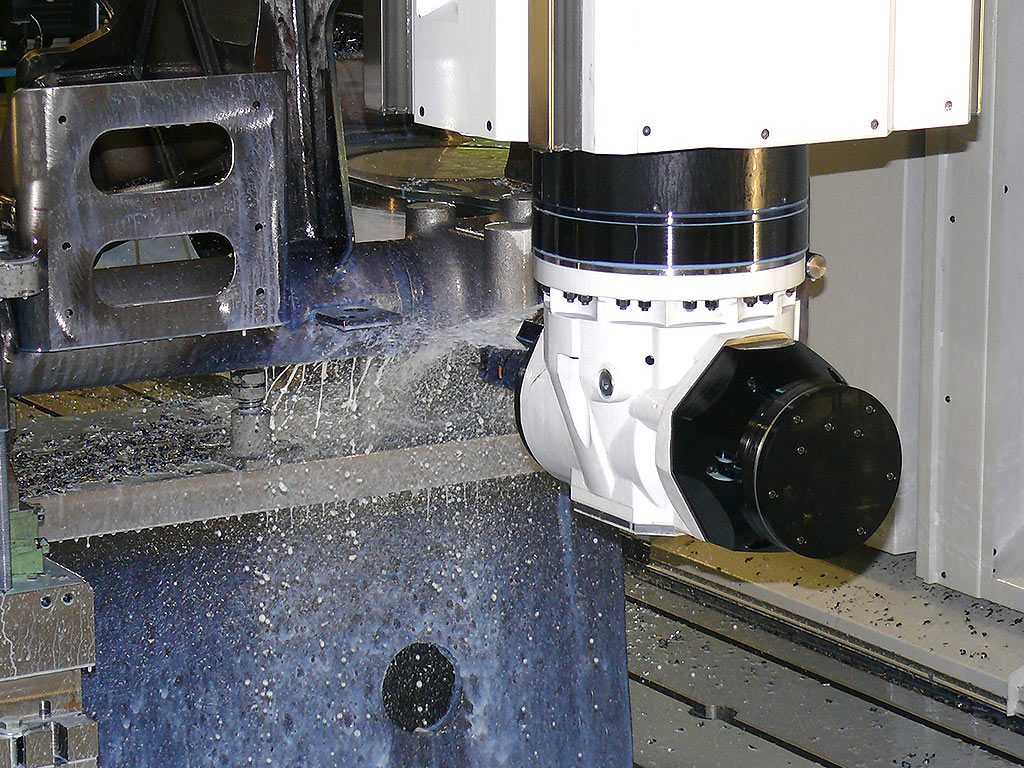

Největší portálový stroj koncepce „spodní gantry“ s automaticky výměnnými hlavami, mezi něž patří i 2osé hlavy (kontinuálně řízená hlava s elektrovřetenem nebo mechanická hlava indexovaná po 1° v obou osách)

Jedná se o tří až pětiosé portálové obráběcí CNC centrum s pevným stolem a přesuvným portálovým stojanem koncepce „spodní gantry“. Příčník je zhotoven jako „box-in box“ a tím je zaručena maximální tuhost i při velké dynamice stroje. Průchodnost mezi stojany je až 6000 mm, vertikální průchodnost 2000 mm a délka stolu může být standardně až 24000 mm. Portál má rychloposuvy a pracovní posuvy až 40 m/min. Stroj může být vybaven několika typy automaticky výměnných obráběcích hlav. Kontinuálně řízená automaticky výměnná 2osá hlava s motor-vřetenem má světové parametry – S1: 63 kW, 15000 ot/min a 300 Nm nebo S1: 93 kW, 8000 ot/min a 460 Nm. Stroj může být vybaven karuselovacím stolem do průměru až 6000 mm a může být také dodán s paletovým systémem. Doplňující příslušenství se dodává dle individuálních zákaznických potřeb.

Katalog ke stažení

Formát PDF

Technické parametry
X (mm)	6000 – 24000+
Y (mm)	2500 – 6500
Z (mm)	1250 -1600
Horizontální průchodnost (mm)	2000 – 6000
Vertikální průchodnost (mm)	1500 / 2000
Pracovní posuv X / Y /Z (m/min)	40 / 40 / 40
Výkon motoru ve vřeteníku S1 / S6 (kW)	28 / 37 / 65 (S1) / 36 / 42 / 73 (S2)
Max. otáčky (min-1)	6000
Max. krouticí moment na vřeteni (Nm)	1350 / 1600
Upínací kužel	HSK100A
Zásobník nástrojů (počet nástrojů)	48 – 330

Video

Fotogalerie
