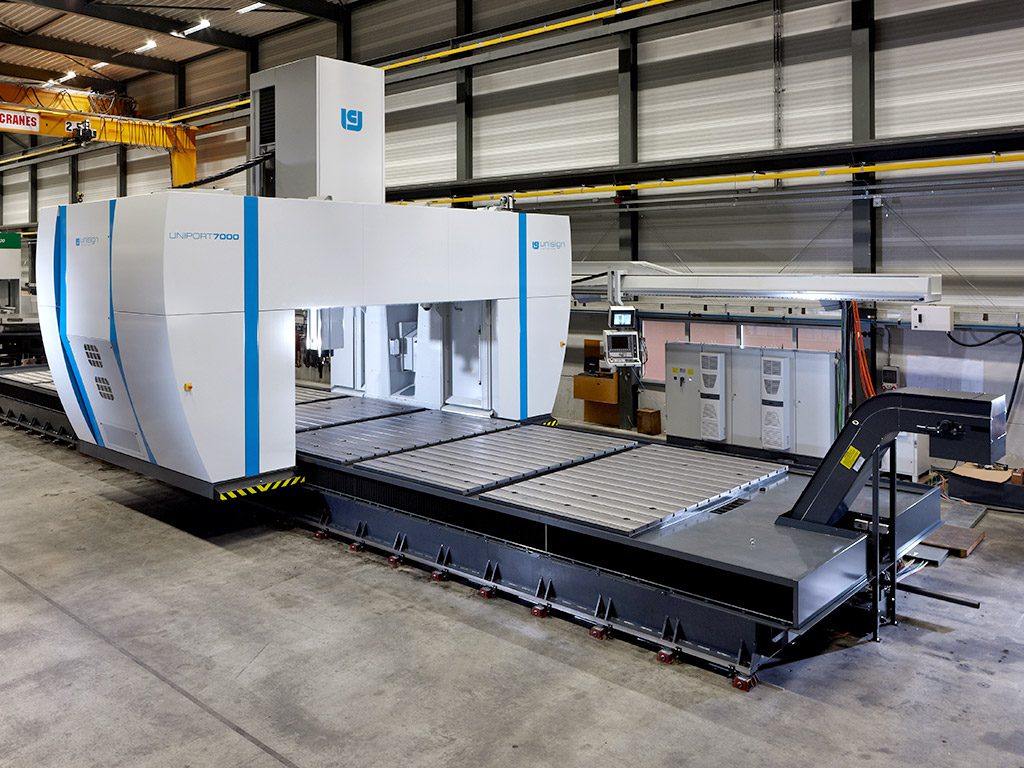

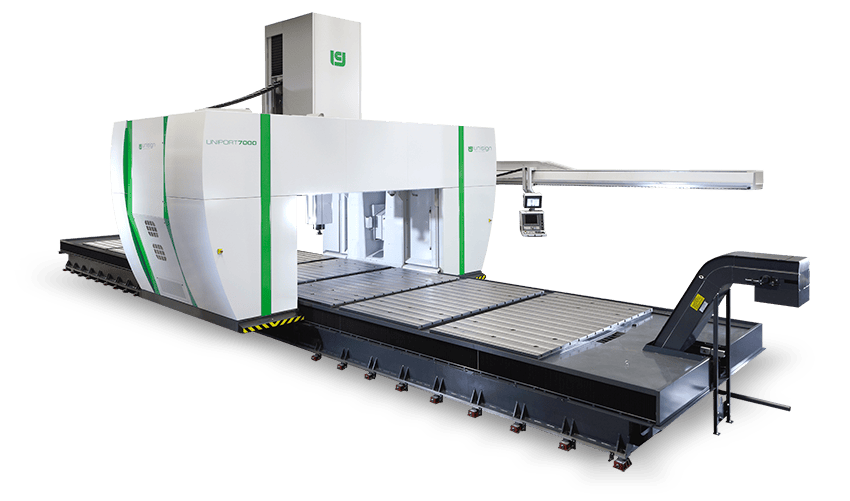

Portálové obráběcí centrum s pojízdným stojanem UNISING řada UNIPORT7000

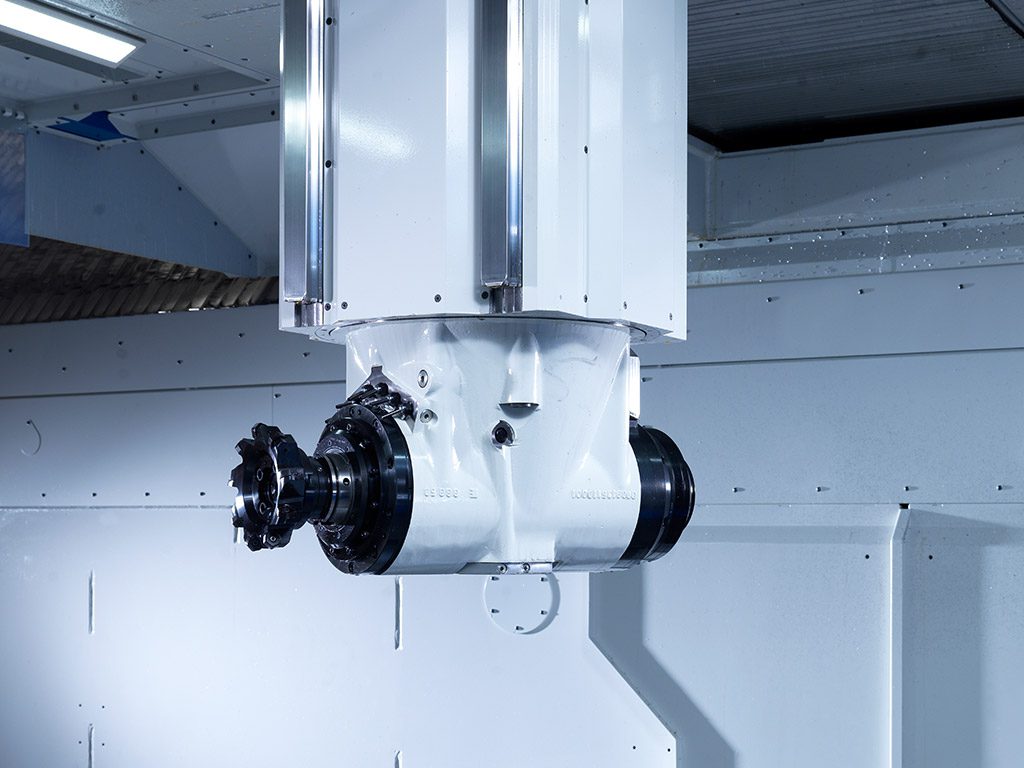

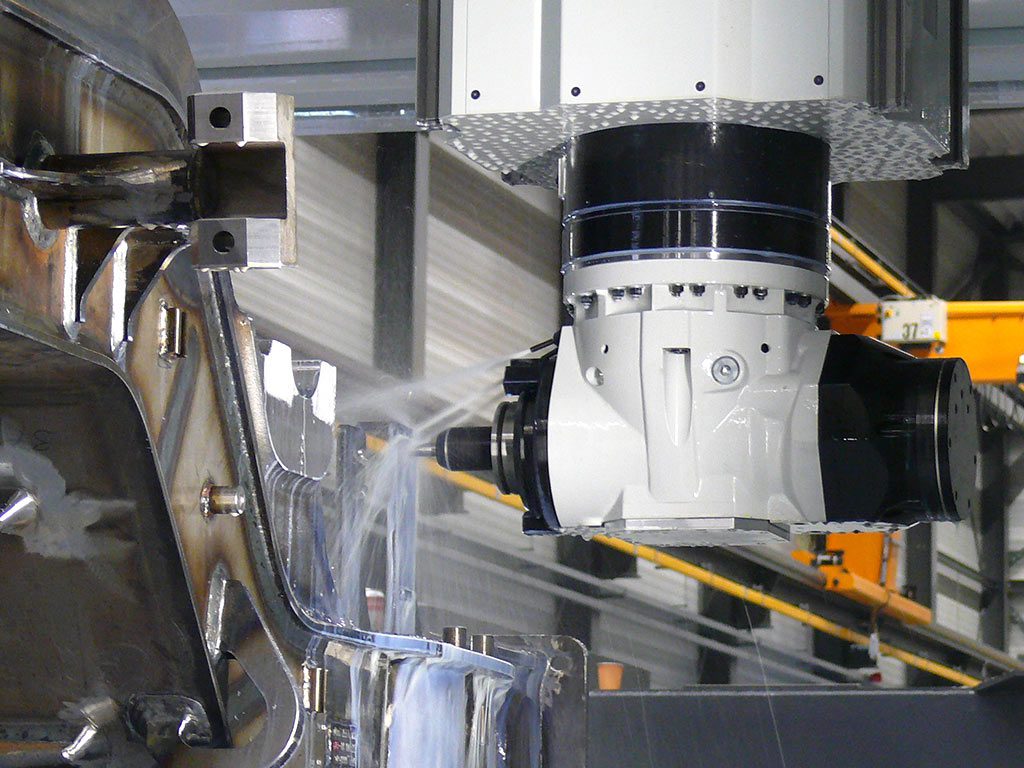

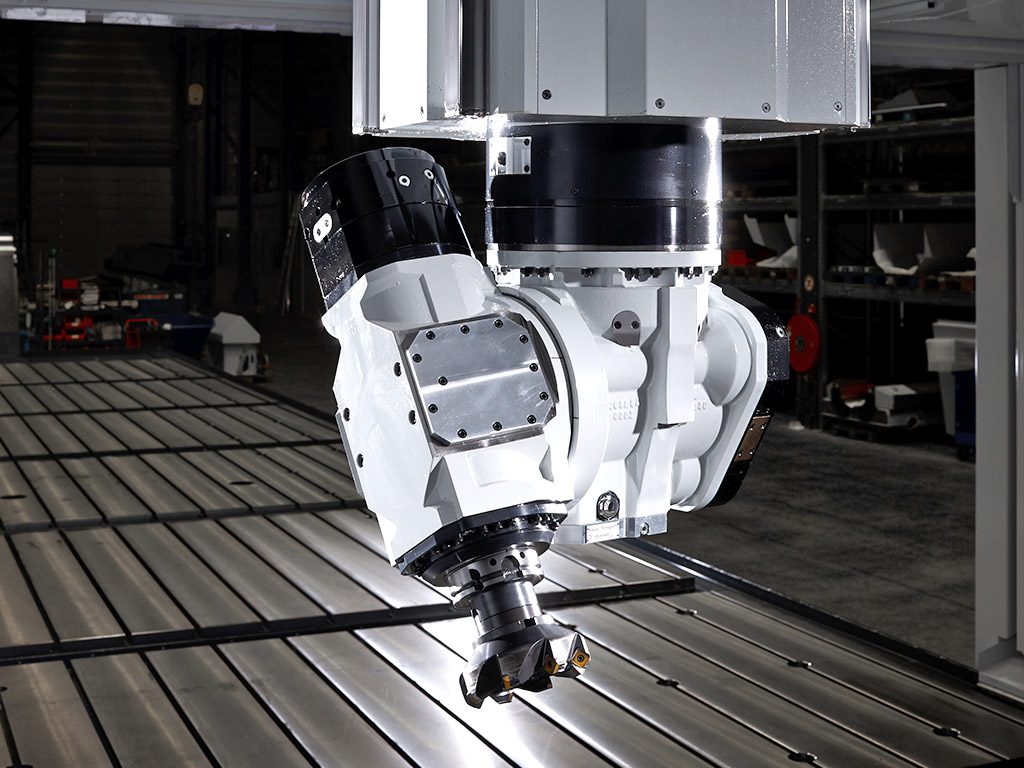

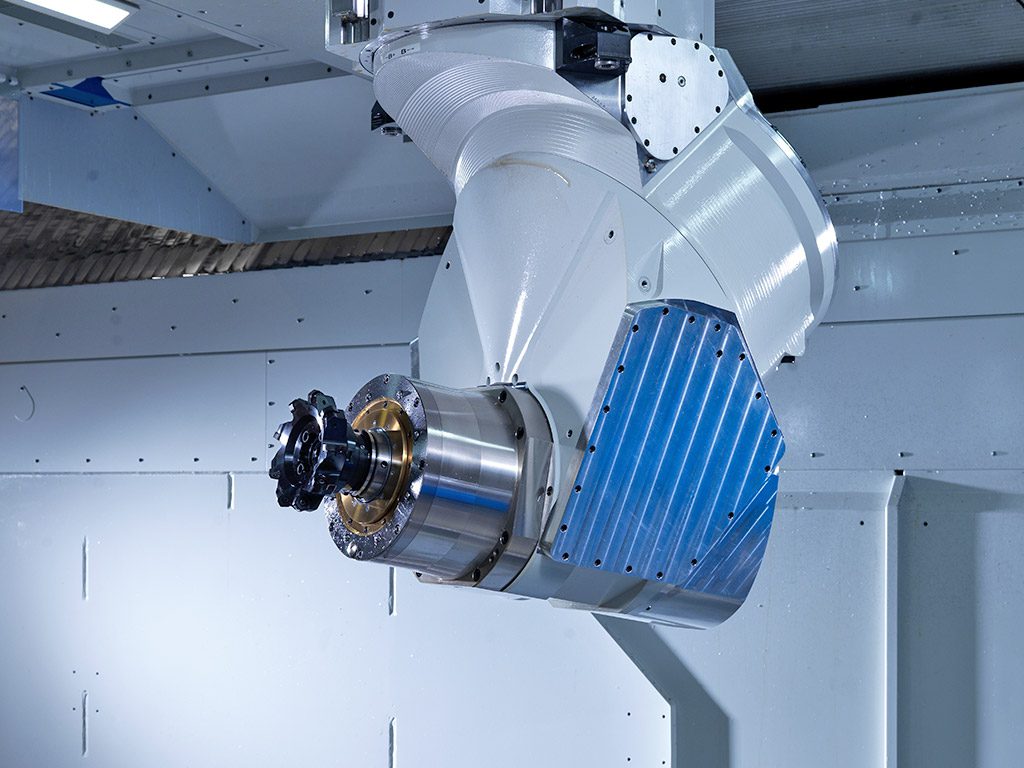

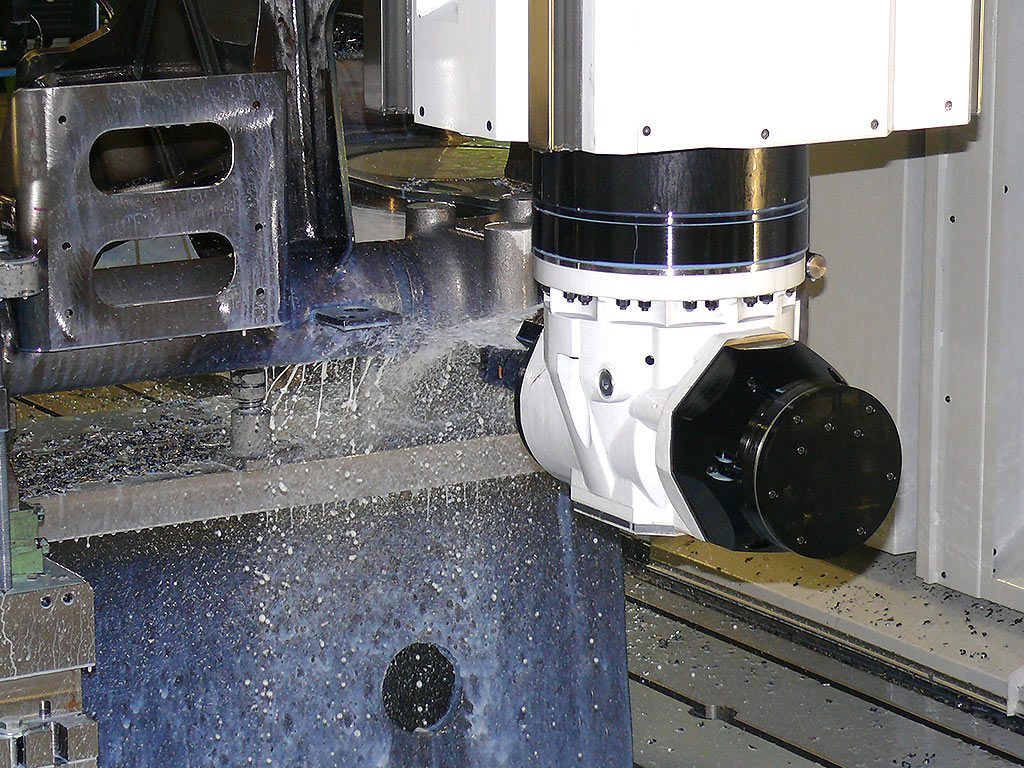

Největší portálový stroj koncepce „spodní gantry“ s automaticky výměnnými hlavami, mezi něž patří i 2osé hlavy (kontinuálně řízená hlava s elektrovřetenem nebo mechanická hlava indexovaná po 1° v obou osách)

Jedná se o tří až pětiosé portálové obráběcí CNC centrum s pevným stolem a přesuvným portálovým stojanem koncepce „spodní gantry“. Příčník je zhotoven jako „box-in box“ a tím je zaručena maximální tuhost i při velké dynamice stroje. Průchodnost mezi stojany je až 6000 mm, vertikální průchodnost 2000 mm a délka stolu může být standardně až 24000 mm. Portál má rychloposuvy a pracovní posuvy až 40 m/min. Stroj může být vybaven několika typy automaticky výměnných obráběcích hlav. Kontinuálně řízená automaticky výměnná 2osá hlava s motor-vřetenem má světové parametry – S1: 63 kW, 15000 ot/min a 300 Nm nebo S1: 93 kW, 8000 ot/min a 460 Nm. Stroj může být vybaven karuselovacím stolem do průměru až 6000 mm a může být také dodán s paletovým systémem. Doplňující příslušenství se dodává dle individuálních zákaznických potřeb.

Technické parametry
X (mm)
6000 – 24000+
Y (mm)
2500 – 6500
Z (mm)
1250 -1600
Horizontální průchodnost (mm)
2000 – 6000
Vertikální průchodnost (mm)
1500 / 2000
Pracovní posuv X / Y /Z (m/min)
40 / 40 / 40
Výkon motoru ve vřeteníku S1 / S6 (kW)
28 / 37 / 65 (S1) / 36 / 42 / 73 (S2)
Max. otáčky (min-1)
6000
Max. krouticí moment na vřeteni (Nm)
1350 / 1600
Upínací kužel
HSK100A
Zásobník nástrojů (počet nástrojů)
48 – 330
