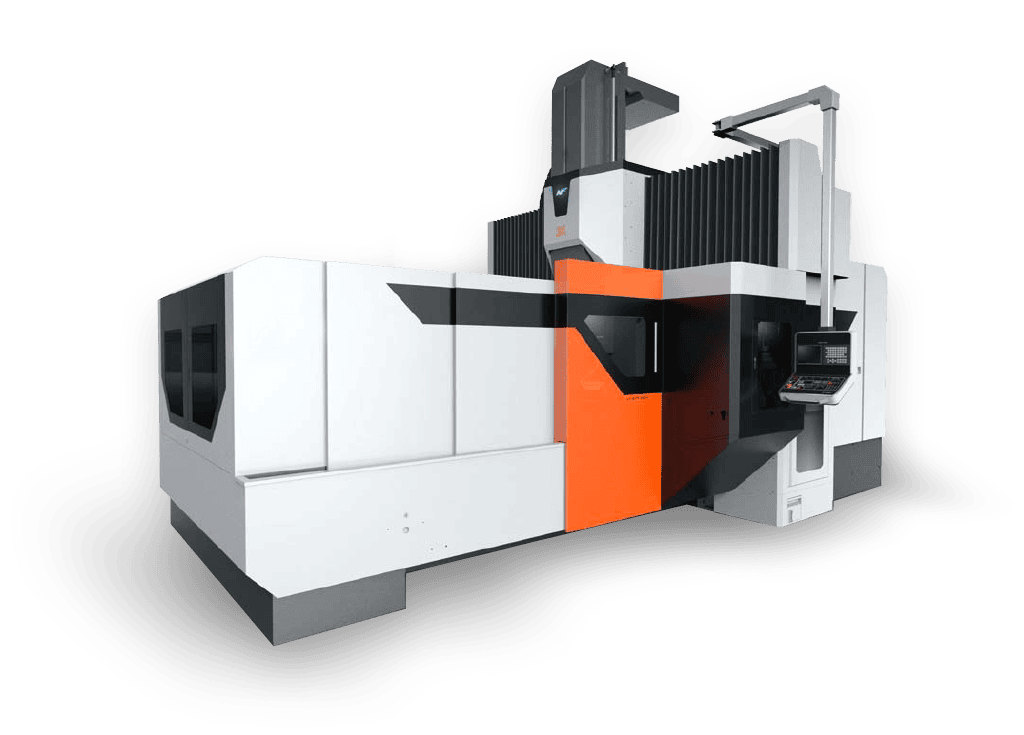

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada HF Portálové obráběcí centrum

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada HF

Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

Stroj HF je velké portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Stroj je v základu tříosý a v provedení s převodovkou (do 6000 ot/min) ho lze vybavit výměnnými hlavami, které zajistí pětistranné obrábění. V případě provedení vřeteníku s řemenovým pohonem mohou otáčky na vřeteni dosahovat až 10000 ot/min. Stroj HF splňuje vysoké nároky při obrábění povrchu forem, řezání hran, 3D obrábění forem a při přesném dokončení kontur. Při provedení s převodovkou se jedná o velice univerzální obráběcí centrum.

Plně automatické 5stranné obrábění
Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
Automatická výměna nástrojů
Osa X od 4200 do 6200 mm
Osa Y od 3500 do 4700 mm
Osa Z od 920 do 1400 mm
Řídicí systémy Heidenhein, Siemens, Fanuc

Katalog ke stažení

Formát PDF

Technické parametry

		HF-4235/42	HF-5235/42	HF-6235/42	HF-4240/47	HF-5240/47	HF-6240/47
Osa X	mm	4200	5200	6200	4200	5200	6200
Osa Y	mm	3500/4200	3500/4200	3500/4200	4000/4700	4000/4700	4000/4700
Osa Z (kluzné vedení)	mm	920/(1020)	920/(1020)	920/(1020)	920/(1020)	920/(1020)	920/(1020)
Osa Z (lineární vedení)	mm	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)
Pracovní plocha stolu	mm	4000 x 3000	5000 x 3000	6000 x 3000	4000 x 3500	5000 x 3500	6000 x 3500
Max. zatížení	kg	20000	24000	28000	20000	24000	28000
Základní výkon vřetena (S1/S6 30 min)*	kW	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)
Počet otáček* (kluzné vedení, dvoustupňová převodovka	ot/min	4000 (6000)	4000 (6000)	4000 (6000)	4000 (6000)	4000 (6000)	4000 (6000)
Počet otáček* (kluzné vedení, převod řemenem	ot/min	8000 (10000)	8000 (10000)	8000 (10000)	8000 (10000)	8000 (10000)	8000 (10000)
Počet otáček* (lineární vedení, dvoustupňová převodovka)	ot/min	22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)	22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)	22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)	22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)	22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)	22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)
Počet otáček* (lineární vedení, převod řemenem)	(10000)	(10000)	(10000)	(10000)	(10000)	(10000)	(10000)
Pracovní posuv	mm/min	1 – 7000	1 – 7000	1 – 7000	1 – 7000	1 – 7000	1 – 7000
Rychloposuv v ose X	m/min	10	10	8	10	10	8
Rychloposuv v ose Y	m/min	10	10	10	10	10	10
Rychloposuv v ose Z	m/min	12	12	12	12	12	12

*Výkonnější modely na vyžádání

Video

Fotogalerie

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada NF Portálové obráběcí centrum

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada NF

Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

Stroj NF je velké portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Stroj je v základu tříosý a v provedení s převodovkou (do 6000 ot/min) ho lze vybavit výměnnými hlavami, které zajistí pětistranné obrábění. V případě provedení vřeteníku s řemenovým pohonem mohou otáčky na vřeteni dosahovat až 10000 ot/min. Stroj NF splňuje vysoké nároky při obrábění povrchu forem, řezání hran, 3D obrábění forem a při přesném dokončení kontur. Při provedení s převodovkou se jedná o velice univerzální obráběcí centrum.

Plně automatické 5stranné obrábění
Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
Automatická výměna nástrojů
Osa X od 2200 do 6200 mm
Osa Y od 2300 do 3900 mm
Osa Z od 920 do 1400 mm
Vertikální průchodnost pod příčníkem až 1535 mm
Řídicí systémy Heidenhein, Siemens, Fanuc

Katalog ke stažení

Formát PDF

Technické parametry

		NF-2223	NF-3223/30	NF-4223/30	NF-5220/30	NF-6223/30	NF-3232/39	NF-4232/39	NF-5232/39	NF-6232/39
Osa X	mm	2200	3200	4200	5200	6200	3200	4200	5200	6200
Osa Y	mm	2300/3000	2300/3000	2300/3000	2300/3000	2300/3000	3200/3900	3200/3900	3200/3900	3200/3900
Osa Z (kluzné vedení)	mm	920 (1020)	920 (1020)	920 (1020)	920 (1020)	920 (1020)	920 (1020)	920 (1020)	920 (1020)	920 (1020)
Osa Z (lineární vedení)	mm	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)	(1000, 1200, 1400)
Pracovní plocha stolu	mm	2000 x 2500	3000 x 2500	4000 x 2500	5000 x 2500	6000 x 2500	3000 x 2450	4000 x 2450	5000 x 2450	6000 x 2450
Max. zatížení	kg	9000	13000	16000	20000	22000	13000	16000	20000	22000
Základní výkon vřetena (S1/S6 30 min)*	kW	18,5/22 (22/26) (30/37)	18,5/22 (22/26) (30/37)	18,5/22 (22/26) (30/37)	18,5/22 (22/26) (30/37)	18,5/22 (22/26) (30/37)	18,5/22 (22/26) (30/37)	18,5/22 (22/26) (30/37)	18,5/22 (22/26) (30/37)	18,5/22 (22/26) (30/37)
Počet otáček* (kluzné vedení, dvoustupňová převodovka	ot/min	4500 (6000)	4500 (6000)	4500 (6000)	4500 (6000)	4500 (6000)	4500 (6000)	4500 (6000)	4500 (6000)	4500 (6000)
Počet otáček* (kluzné vedení, převod řemenem	ot/min	8000 (10000)	8000 (10000)	8000 (10000)	8000 (10000)	8000 (10000)	8000 (10000)	8000 (10000)	8000 (10000)	8000 (10000)
Počet otáček* (lineární vedení, dvoustupňová převodovka)	ot/min	22/26 kW: 4000 (6000) 30/37kW: (3000/5500)	22/26 kW: 4000 (6000) 30/37kW: (3000/5500)	22/26 kW: 4000 (6000) 30/37kW: (3000/5500)	22/26 kW: 4000 (6000) 30/37kW: (3000/5500)	22/26 kW: 4000 (6000) 30/37kW: (3000/5500)	22/26 kW: 4000 (6000) 30/37kW: (3000/5500)	22/26 kW: 4000 (6000) 30/37kW: (3000/5500)	22/26 kW: 4000 (6000) 30/37kW: (3000/5500)	22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
Počet otáček* (lineární vedení, převod řemenem)	ot/min	(10000)	(10000)	(10000)	(10000)	(10000)	(10000)	(10000)	(10000)	(10000)
Pracovní posuv	mm/min	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000
Rychloposuv v ose X	m/min	24	24	18	12,5	10	24	18	12,5	10
Rychloposuv v ose Y	m/min	20	20/15	20/15	20/15	20/15	15/12	15/12	15/12	15/12
Rychloposuv v ose Z	m/min	15	15	15	15	15	15	15	15	15

*Výkonnější modely na vyžádání

Video

Fotogalerie

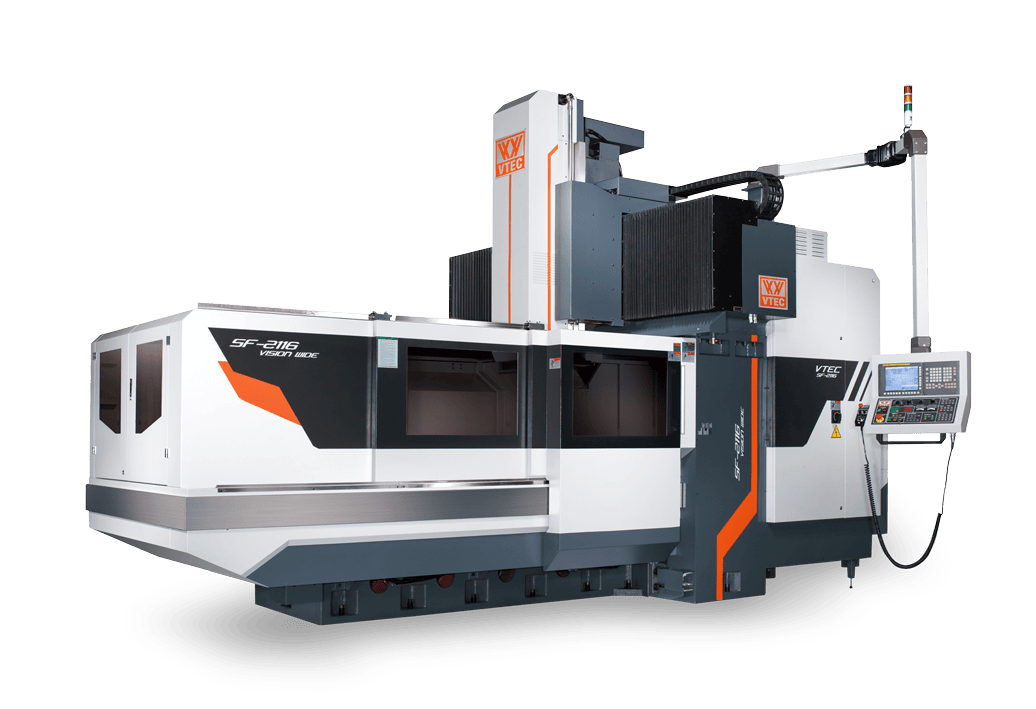

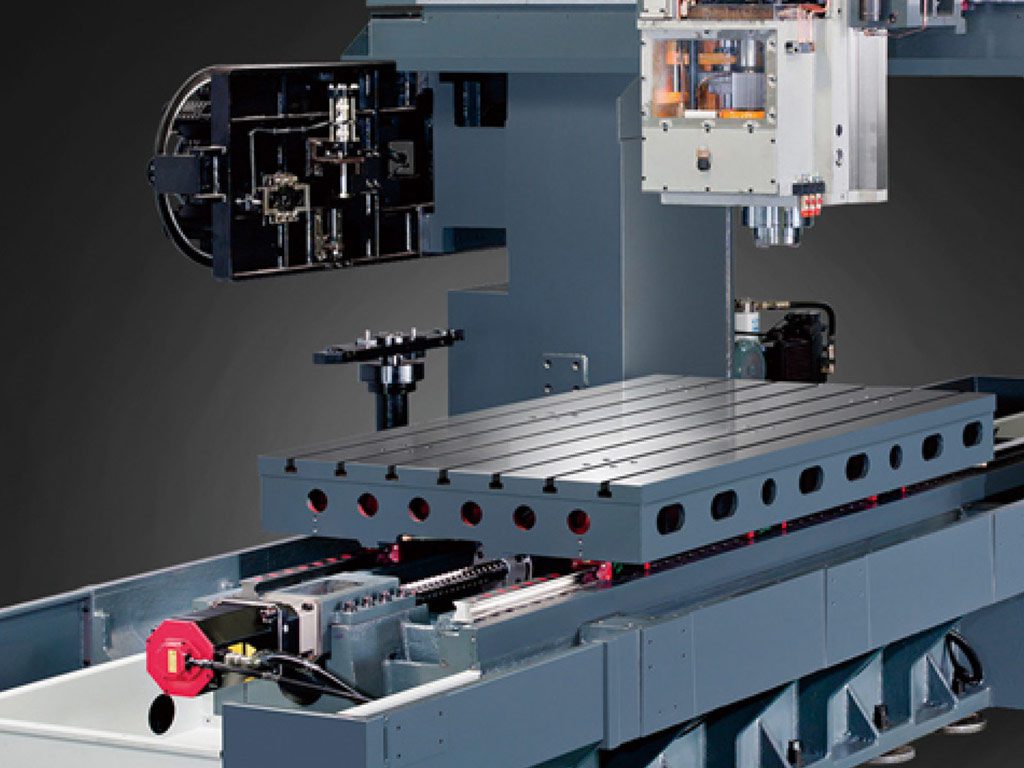

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada SF Portálové obráběcí centrum

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada SF

Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

Stroj SF je nejprodávanějším portálovým obráběcím centrem společnosti Vision Wide. Jedná se o portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Stoj je v základu tříosý a v provedení s převodovkou (do 6000 ot/min) ho lze vybavit výměnnými hlavami, které zajistí pětistranné obrábění. V případě provedení vřeteníku s přímým pohonem mohou otáčky na vřeteni být do 15000 ot/min. Stroj SF splňuje vysoké nároky při obrábění povrchu forem, řezání hran, 3D obrábění forem a při přesném dokončení kontur. Při provedení s převodovkou se jedná o velice univerzální obráběcí stroj.

Plně automatické 5stranné obrábění

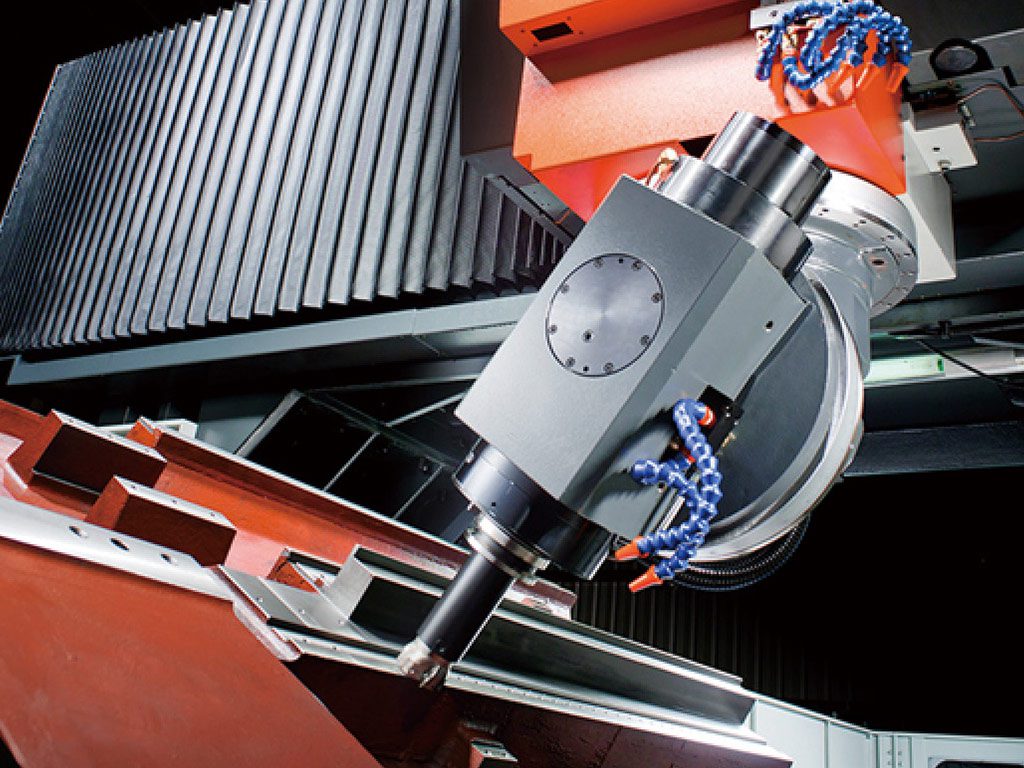

Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
Automatická výměna nástrojů
Rychloposuv na osách X, Y až 24000 mm/min a pracovní posuv 10000 mm/min

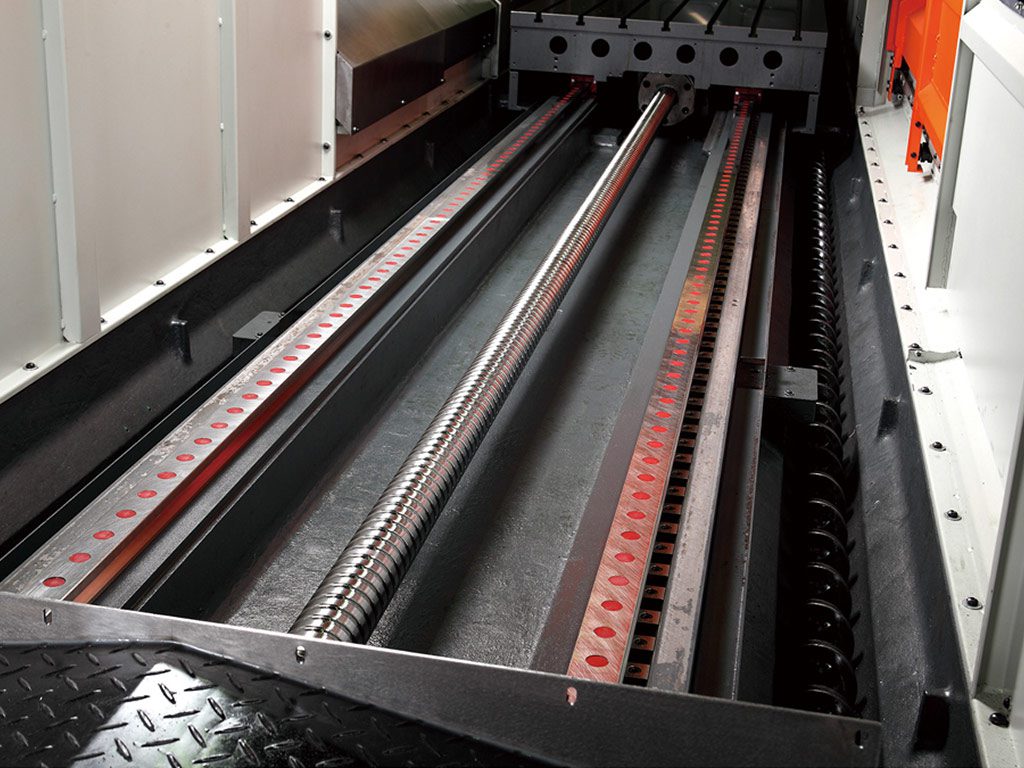

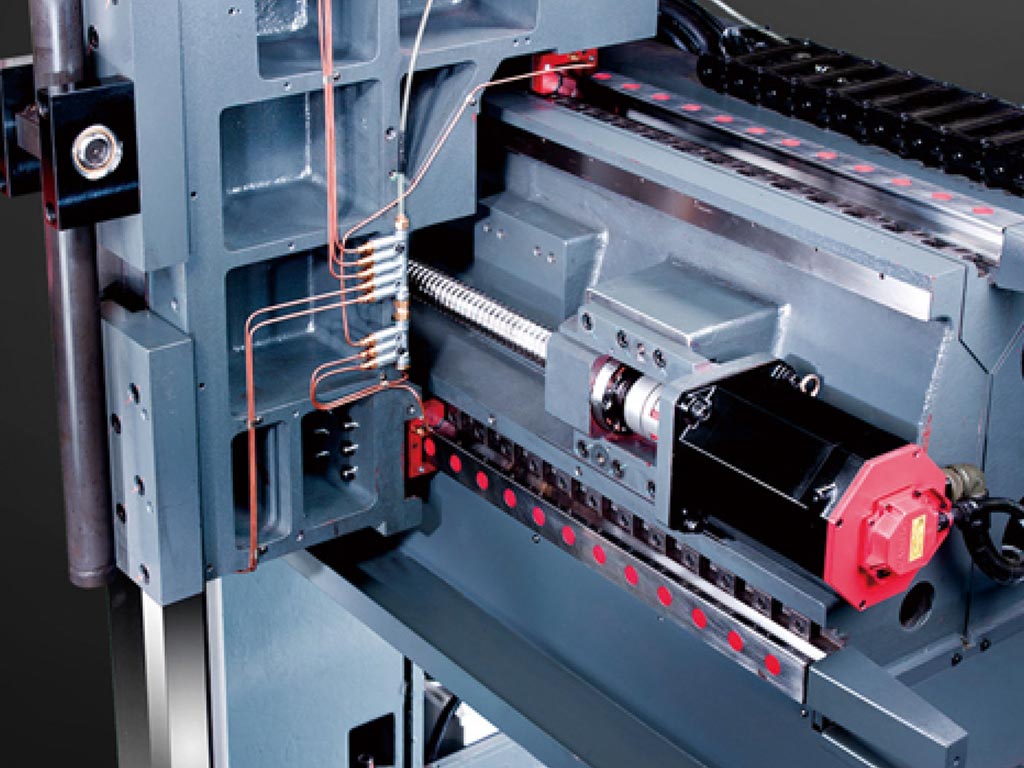

Osa Z (smykadlo) může mít uložení na kluzném nebo lineárním vedení
Pokud je Z osa uložena na lineárním vedení, je rychloposuv 15000 mm/min a díky vysoké akceleraci a zpomalení je zajištěno přesné konturování při vysokorychlostním obrábění forem
Vertikální průchodnost pod příčníkem až 1450 mm
Volitelně lze vřeteník vybavit tepelnou stabilizací, čímž se zaručí vyšší přesnost
Osa X od 2100 do 4100 mm
Osa Y 1600 / 2700 mm
Osa Z 800 / 1000 / 1020 mm
Řídicí systémy Heidenhein, Siemens, Fanuc

Katalog ke stažení

Formát PDF

Technické parametry

		SF-2116/23	SF-2616/23	SF-3116/23	SF-4116/23	SF-2120/27	SF-2620/27	SF-3120/27	SF-4120/27
Osa X	mm	2100	2600	3100	4100	2100	2600	3100	4100
Osa Y	mm	1600/2300	1600/2300	1600/2300	1600/2300	2000/2700	2000/2700	2000/2700	2000/2700
Osa Z (kluzné vedení)	mm	800 (1020)	800 (1020)	800 (1020)	800 (1020)	800 (1020)	800 (1020)	800 (1020)	800 (1020)
Osa Z (lineární vedení)	mm	800 (1000, neplatí pro SF-xx23)	800 (1000, neplatí pro SF-xx23)	800 (1000, neplatí pro SF-xx23)	800 (1000, neplatí pro SF-xx23)	800 (1000, neplatí pro SF-xx27)	800 (1000, neplatí pro SF-xx27)	800 (1000, neplatí pro SF-xx27)	800 (1000, neplatí pro SF-xx27)
Pracovní plocha stolu	mm	2000 x 1500	2500 x 1500	3000 x 1500	4000 x 1500	2000 x 1800	2500 x 1800	3000 x 1800	4000 x 1800
Max. zatížení	kg	8000	9000	10000	12000	8000	9000	10000	12000
Základní výkon vřetena (S1/S6 30 min)*	kW	18,5/22 (22/26)	18,5/22 (22/26)	18,5/22 (22/26)	18,5/22 (22/26)	18,5/22 (22/26)	18,5/22 (22/26)	18,5/22 (22/26)	18,5/22 (22/26)
Počet otáček* (kluzné vedení, dvoustupňová převodovka	ot/min	6000 (4000)	6000 (4000)	6000 (4000)	6000 (4000)	6000 (4000)	6000 (4000)	6000 (4000)	6000 (4000)
Počet otáček* (kluzné vedení, převod řemenem	ot/min	(8000, 10000)	(8000, 10000)	(8000, 10000)	(8000, 10000)	(8000, 10000)	(8000, 10000)	(8000, 10000)	(8000, 10000)
Počet otáček* (lineární vedení, přímý pohon	ot/min	(10000, 12000)	(10000, 12000)	(10000, 12000)	(10000, 12000)	(10000, 12000)	(10000, 12000)	(10000, 12000)	(10000, 12000)
Pracovní posuv	mm/min	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000
Rychloposuv v ose X	m/min	24	24	24	18	24	24	24	18
Rychloposuv v ose Y	m/min	24/20	24/20	24/20	24/20	24/20	24/20	24/20	24/20
Rychloposuv v ose Z	m/min	15	15	15	15	15	15	15	15

*Výkonnější modely na vyžádání

Video

Fotogalerie

Vodorovná ložová frézka MTE řada BF Vodorovná ložová frézka MTE, silové obrábění

Vodorovná ložová frézka MTE řada BF

Variabilní a flexibilní obráběcí centrum

Model BF je určen pro silové obrábění. Našel si uplatnění ve všeobecném strojírenství při požadavku na velký odběr materiálu. Jedná se o velice tuhý stroj, který má lineární vodicí plochy jednotlivých os na kluzném vedení obložené turcitem. Nejčastěji je stroj vybaven dvouosou automatickou hlavou s indexací v obou osách po 2,5°. Zajímavou alternativou je stejný typ hlavy s 6000 ot/min, kde výkon motoru může být až 40 kW v S1. Další variantou provedení frézovací hlavy může být ortogonální hlava s indexací po 1° v obou osách. Stroj je možno doplnit přídavnými otočnými stoly v horizontální rovině nebo i ve vertikálním uspořádání doplněné koníkem. Velice důležitým rysem stroje je praxí vyzkoušený vývoj, který z něj dělá maximálně spolehlivé zařízení.

Katalog ke stažení

Formát PDF

Technické parametry

		BF 2200	BF 2700	BF 3200	BF 3700	BF 4200	BF 4700	BF 5200
Pojezdy
Osa X (podélný)	mm	2000	2500	3000	3500	4000	4500	5000
Osa Y (příčný)	mm	1000 (1200 / 1300)	1000 (1200 / 1300)	1000 (1200 / 1300)	1000 (1200 / 1300)	1000 (1200 / 1300)	1000 (1200 / 1300)	1000 (1200 / 1300)
Osa Z (vertikální)	mm	1000 (1250 / 1500 / 2000)	1000 (1250 / 1500 / 2000)	1000 (1250 / 1500 / 2000)	1000 (1250 / 1500 / 2000)	1000 (1250 / 1500 / 2000)	1000 (1250 / 1500 / 2000)	1000 (1250 / 1500 / 2000)
Stůl
Pracovní plocha	mm	2200 x 1000 (2200 x 1200)	2700 x 1000 (2700 x 1200)	3200 x 1000 (3200 x 1200)	3700 x 1000 (3700 x 1200)	4200 x 1000 (4200 x 1200)	4700 x 1000 (4700 x 1200)	5200 x 1000 (5200 x 1200)
Max. zatížení	kg	7200	9000	11000	12000	13000	14000	15000
Posuvy
Max. posuv	mm/min	15000	15000	15000	15000	15000	15000	15000
Max. osová síla X, Y, Z	N	25000	25000	25000	25000	25000	25000	25000
Ostatní data
Řídicí systém		Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens
Vnitřní a vnější chlazení vzduchem a / nebo vodou	bar	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50

Obráběcí automatické hlavy

		Univerzální dvouosá hlava AFK
Indexace	stupeň	2,5 x 2,5 / 2,5 x 1,0
Motor	kW	32
Otáčky	ot/min	4000 / 6000
Krouticí moment	Nm	2060 / 1080

Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

Video

Fotogalerie

Vodorovná ložová frézka MTE řada K Vodorovná ložová frézka MTE, výkonové obrábění

Vodorovná ložová frézka MTE řada K

Nejmenší model stroje firmy MTE

Model K je dalším tuhým strojem uloženým na kluzném vedení. Jedná se o nejmenší model stroje firmy MTE. Podélná osa X, tj. posuvný stůl, může mít pracovní pojezdy 2000 / 2500 / 3000 / 4000 mm. Vertikální pojezd smykadla je 1100 mm a příčný výsuv smykadla je 1000 mm. Tento stroj je vhodný zejména na výkonové obrábění u menších firem, kde může pracovat desítky let k zákaznické spokojenosti.

Katalog ke stažení

Formát PDF

Technické parametry

		K 2200	K 2700	K 3200	K 4200
Pojezdy
Osa X (podélný)	mm	2000	2500	3000	4000
Osa Y (příčný)	mm	1000	1000	1000	1000
Osa Z (vertikální)	mm	1100	1100	1100	1100
Stůl
Pracovní plocha	mm	2200 x 850	2700 x 850	3200 x 850	4200 x 850
Max. zatížení	kg	4500	6000	7000	7000
Posuvy
Max. posuv	mm/min	15000	15000	15000	15000
Max. osová síla X, Y, Z	N	25000	25000	25000	25000
Ostatní data
Řídicí systém		Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens	Heidenhein / Siemens
Vnitřní a vnější chlazení vzduchem a / nebo vodou	bar	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50	20 / 37 / 50

Obráběcí automatické hlavy

		Univerzální dvouosá hlava AFK
Indexace	stupeň	2,5 x 2,5 / 2,5 x 1,0
Motor	kW	24
Otáčky	ot/min	4000 / 6000
Krouticí moment	Nm	1020 / 500

Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.
