Portálové obráběcí centrum „horní gantry“ pro 5osé obrábění

Portálové obráběcí centrum řady GSF je díky své konstrukci vhodné do omezených pracovních prostor, koncepce pracovního stolů a portálů z jednoho dílu poskytuje stabilní a rychlý výkon, což splňuje požadavky na přesné obrábění forem a obrobků z hliníku.

Malý zástavbový prostor
Konstrukce pracovního stolu a portálu z jednoho dílu umožňuje stabilní a rychlý výkon obrábění
Vhodné pro přesné obrábění forem a obrobků z hliníku
Rychloposuv XY 32 m/min, Z 20 m/min
Pracovní posuv 1 – 20000 mm/min
Řídicí systémy Heidenhein, Siemens, Fanuc

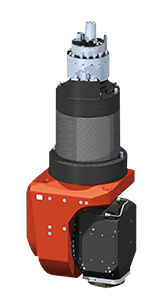

2osá kontinuální automatická obráběcí hlava s přímým pohonem vřetena (vyrobeno HSD Itálie)

Různé modely
Výkon motoru 25 až 50 kW v S1
Otáčky na vřeteni 12000/15000/24000 ot/min
5osé synchronizované obrábění (TCPM 0,04 mm)
Chlazení středem vřetena 20/70 barů

Katalog ke stažení

Formát PDF

Technické parametry

		GSF-1627	GSF-2227	GSF-3027	GSF-4027	GSF-5027	GSF-6027	GSF-2232	GSF-3032	GSF-4032	GSF-5032	GSF-6032
Osa X	mm	1600	2200	3000	4000	5000	6000	2200	3000	4000	5000	6000
Osa Y	mm	2700	2700	2700	2700	2700	2700	3200	3200	3200	3200	3200
Osa Z	mm	1000/1200	1000/1200	1000/1200	1000/1200	1000/1200	1000/1200	1000/1200	1000/1200	1000/1200	1000/1200	1000/1200
Vzdálenost mezi sloupy (šířka portálu)	mm	3400	3400	3400	3400	3400	3400	3900	3900	3900	3900	3900
Pracovní plocha stolu	mm	1600 x 2700	2200 x 2700	3000 x 2700	4000 x 2700	5000 x 2700	6000 x 2700	2200 x 3200	3000 x 3200	4000 x 3200	5000 x 3200	6000 x 3200
T drážky	mm	28 x 11 x 250	28 x 11 x 250	28 x 11 x 250	28 x 11 x 250	28 x 11 x 250	28 x 11 x 250	28 x 11 x 250	28 x 11 x 250	28 x 11 x 250	28 x 11 x 250	28 x 11 x 250
Max. zatížení	kg/m2	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000	3000
Základní výkon vřetena (S1/S6)*	kW	50/65	50/65	50/65	50/65	50/65	50/65	50/65	50/65	50/65	50/65	50/65
Počet otáček* (HSK-A100/ „Built-in“)	ot/min	15000	15000	15000	15000	15000	15000	15000	15000	15000	15000	15000
Krouticí moment (S1/S6	Nm	95,5/164	95,5/164	95,5/164	95,5/164	95,5/164	95,5/164	95,5/164	95,5/164	95,5/164	95,5/164	95,5/164
Pracovní posuv	mm/min	1 – 20000	1 – 20000	1 – 20000	1 – 20000	1 – 20000	1 – 20000	1 – 20000	1 – 20000	1 – 20000	1 – 20000	1 – 20000
Rychloposuv	m/min	XY:32/Z:20	XY:32/Z:20	XY:32/Z:20	XY:32/Z:20	XY:32/Z:20	XY:32/Z:20	XY:32/Z:20	XY:32/Z:20	XY:32/Z:20	XY:32/Z:20	XY:32/Z:20
Kapacita zásobníku	ks	20 (32)	20 (32)	20 (32)	20 (32)	20 (32)	20 (32)	20 (32)	20 (32)	20 (32)	20 (32)	20 (32)

*Výkonnější modely na vyžádání

Video

Fotogalerie

Casting without Splash guard - GSF series newIMG_7844

Multifunkční horizontální obráběcí centrum s karuselovým stolem VISION WIDE řada ASM

Multifunkční obráběcí centrum VISION WIDE řada ASM

Univerzální 5osé obráběcí centrum (volitelně s možností vertikálního soustružení)

ASM Vám zajistí 5osé kontinuální obrobení včetně volitelného vertikálního soustružení při jednom upnutí. Tradičně se obrábí na obráběcím centru, poté na karuselu a v případě nutnosti dokončovacího obrábění i na třetím stroji. Toto univerzální obráběcí centrum zajistí všechny zmíněné operace, čímž se progresivně zvedne produktivita obrábění, protože se na minimum sníží vedlejší časy.
Důležitými znaky tohoto centra jsou vysoké zrychlení a rychlé posuvy na všech osách. Německá hlava CYTEC je špičkou v oboru. Tento typ stroje najde uplatnění zejména při obrábění leteckých komponent, forem, různých skříní, u kterých je potřeba soustružení, turbínových lopatek, v ozubárenství a také při progresivním opracování hliníkových součástí. Ve své kategorii vyniká nadprůměrnou přesností opracování.

Hlavní charakteristiky:

Německá obráběcí hlava CYTEC, ve které je standardně integrované motor vřeteno (S1- kontinuální zatížení: 10000 ot/min, 34 kW, 170 Nm, HSK-A100)
Volitelně u ASM 1612 lze implementovat výkonné vřeteno 7000 otáček/min a krouticí moment v kontinuálním zatížení max 396 Nm
Volitelně u všech typů lze implementovat vysokorychlostní vřeteno 24000 otáček/min, HSK-A63
Otočný stůl ve dvou provedeních: 50 otáček/min pro frézování, nebo 500 otáček/min i pro vertikální soustružení
Volitelně automatický paletizačním systémem – 2 a více palet
Nadprůměrná přesnost polohování P 0,006 mm
Opakovatelná přesnost polohování Ps 0,0055 m

Katalog ke stažení

Formát PDF

Technické parametry

		ASM-1012	ASM-1212	ASM-1612
Osa X	mm	1000	1500	1620
Osa Y	mm	1260	1260	1260
Osa Z	mm	1050	1050	1050
Pracovní plocha stolu	mm	Ø 1000	Ø 1200	Ø 1500
Max. zatížení	kg	2000	2000	3000

Video

Fotogalerie

Portálové obráběcí centrum „horní gantry“ VISION WIDE řada GS Portálové obráběcí centrum

Portálové obráběcí centrum „horní gantry“ VISION WIDE řada GS

Vysokorychlostní 3osé CNC centrum v provedení horní gantry

Portálové obráběcí centrum řady GS je díky své konstrukci vhodné do omezených pracovních prostor, koncepce pracovního stolů a portálů z jednoho dílu poskytuje stabilní a rychlý výkon, což splňuje požadavky na přesné obrábění forem a obrobků z hliníku.

Rychloposuv 24 m/min, volitelně 30 m/min
Pracovní posuv 1 – 24000 mm/min
Zrychlení na osách 5 m/s2
Přímý pohon vřetena „direct drive“ pro 10000 a 12000 ot/min
Vestavěné vřeteno „build in drive“ pro 10000 až 28000 ot/min
Nízká výška stolu, uzavřený pracovní prostor, široké vstupní dveře a ergonomické uspořádání pro snadnou obsluhu
Malý zástavbový prostor
Řídicí systémy Heidenhein, Siemens, Fanuc

Katalog ke stažení

Formát PDF

Technické parametry

		GS-1220	GS-1620	GS-2020	GS-2520	GS-3020
Osa X	mm	1200	1600	2000	2500	3000
Osa Y	mm	2000	2000	2000	2000	2000
Osa Z	mm	800 (1000)	800 (1000)	800 (1000)	800 (1000)	800 (1000)
Vzdálenost mezi sloupy	mm	2600	2600	2600	2600	2600
Pracovní plocha stolu	mm	1200 x 2000	1600 x 2000	2000 x 2000	2500 x 2000	3000 x 2000
T drážky	mm	22 x 11 x 200	22 x 11 x 200	22 x 11 x 200	22 x 11 x 200	22 x 11 x 200
Max. zatížení	kg/m2	3000	3000	3000	3000	3000
Základní výkon vřetena (S1/S6)*	kW	15/18,5	15/18,5	15/18,5	15/18,5	15/18,5
Počet otáček* (přímý pohon vřetene)	ot/min	15000	15000	15000	15000	15000
Krouticí moment (S1/S6)	Nm	92/102	92/102	92/102	92/102	92/102
Pracovní posuv	mm/min	1 – 24000	1 – 24000	1 – 24000	1 – 24000	1 – 24000
Rychloposuv	m/min	24 (30)	24 (30)	24 (30)	24 (30)	24 (30)
Kapacita zásobníku	ks	20 (32)	20 (32)	20 (32)	20 (32)	20 (32)

*Výkonnější modely na vyžádání

Video

Fotogalerie

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada FA Portálové obráběcí centrum

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada FA

Pětiosé portálové obráběcí centrum pro přesný výkon při obrábění forem a dokončovacích operacích

Pojezdy v ose X: 3,1/3,2/4,1/4,2/5,2/6,2/8,2 m
Pojezdy v ose Y: 2,7/3,3 m
Pojezdy v ose Z: 1000/1200 mm
Průchodnost mezi stojany: 2100/2700 mm
Nosnost stolu: 10 000-24 000 Kg
Pracovní posuv: 10 m/min
Otáčky vřetena: 12 000/20 000 ot/min
Válečkové lineární vedení XYZ

Katalog ke stažení

Formát PDF

Technické parametry

		FA-3127	FA-4127	FA-3233	FA-4233	FA-5233	FA-6233	FA-8233
Osa X	mm	3100	4100	3200	4200	5200	6200	8200
Osa Y	mm	2700	2700	3300	3300	3300	3300	3300
Osa Z	mm	1000 (1200)	1000 (1200)	1000 (1200)	1000 (1200)	1000 (1200)	1000 (1200)	1000 (1200)
Pracovní plocha stolu	mm	3000 x 1800	4000 x 1800	3000 x 2450	4000 x 2450	5000 x 2450	6000 x 2450	8000 x 2450
Max. zatížení	kg	10000	12000	13000	16000	20000	22000	24000
Základní výkon vřetena (S1/S6 30 min)*	kW	57/75 (34/43)	57/75 (34/43)	57/75 (34/43)	57/75 (34/43)	57/75 (34/43)	57/75 (34/43)	57/75 (34/43)
Počet otáček*	ot/min	12000 (20000)	12000 (20000)	12000 (20000)	12000 (20000)	12000 (20000)	12000 (20000)	12000 (20000)
Pracovní posuv	mm/min	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000	1 – 10000
Rychloposuv v ose X	m/min	24	18	24	18	12,5	10	8
Rychloposuv v ose Y	m/min	18	18	15	15	15	15	15
Rychloposuv v ose Z	m/min	15	15	15	15	15	15	15

*Výkonnější modely na vyžádání

Video

Fotogalerie

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada BM Portálové obráběcí centrum

Portálové obráběcí centrum s posuvným stolem VISION WIDE řada BM

Portálové obráběcí centrum s pohyblivým příčníkem speciálně navrženo pro obrábění velkých obrobků

Pojezdy v ose X: 4,2/5,2/6,2/8,2/10,2 m
Pojezdy v ose Y: 3,0/3,5/3,7/4,2 m
Pojezdy v ose Z: 1000/1200/1400 mm
Pojezd v ose W: 1000/1200 mm
Průchodnost mezi stojany: 3500/3500 mm
Nosnost stolu: 20 000-36 000 Kg
Pracovní posuv: 7 m/min
Otáčky vřetena: 3000/4000/5500/6000/8000/10 000 ot/min
Válečkové lineární vedení XZ, kluzné vedení YW

Katalog ke stažení

Formát PDF

Technické parametry

		BM-4230/4237	BM-5230/5237	BM-6230/6237	BM-4235/4242	BM-5235/5242	BM-6235/6242
Osa X	mm	4200	5200	6200	4200	5200	6200
Osa Y	mm	3000/3700	3000/3700	3000/3700	3500/4200	3500/4200	3500/4200
Osa Z	mm	1000 (1200, 1400)	1000 (1200, 1400)	1000 (1200, 1400)	1000 (1200, 1400)	1000 (1200, 1400)	1000 (1200, 1400)
Osa W	mm	1000 (1200, 1500)	1000 (1200, 1500)	1000 (1200, 1500)	1000 (1200, 1500)	1000 (1200, 1500)	1000 (1200, 1500)
Pracovní plocha stolu	mm	4000 x 2600	5000 x 2600	6000 x 2600	4000 x 3000	5000 x 3000	6000 x 3000
Max. zatížení	kg	20000	24000	28000	20000	24000	28000
Základní výkon vřetena (S1/S6 30 min)*	kW	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)
Počet otáček* (dvoustupňová převodovka)	ot/min	22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)	22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)	22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)	22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)	22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)	22/26 kW: 4000 (6000) 30/37kW: (3000, 5500)
Počet otáček* (přímý pohon)	ot/min	(8000/10000)	(8000/10000)	(8000/10000)	(8000/10000)	(8000/10000)	(8000/10000)
Pracovní posuv	mm/min	X, Y, Z = 7000 W = 1000	X, Y, Z = 7000 W = 1000	X, Y, Z = 7000 W = 1000	X, Y, Z = 7000 W = 1000	X, Y, Z = 7000 W = 1000	X, Y, Z = 7000 W = 1000
Rychloposuv v ose X	m/min	10	10	8	10	10	8
Rychloposuv v ose Y	m/min	10	10	10	10	10	10
Rychloposuv v ose Z	m/min	12	12	12	12	12	12
Rychloposuv v ose W	m/min	2	2	2	2	2	2

*Výkonnější modely na vyžádání

Video

Fotogalerie
