Vodorovná ložová frézka MTE řada K Vodorovná ložová frézka MTE, výkonové obrábění

Vodorovná ložová frézka MTE řada K

Nejmenší model stroje firmy MTE

Model K je dalším tuhým strojem uloženým na kluzném vedení. Jedná se o nejmenší model stroje firmy MTE. Podélná osa X, tj. posuvný stůl, může mít pracovní pojezdy 2000 / 2500 / 3000 / 4000 mm. Vertikální pojezd smykadla je 1100 mm a příčný výsuv smykadla je 1000 mm. Tento stroj je vhodný zejména na výkonové obrábění u menších firem, kde může pracovat desítky let k zákaznické spokojenosti.

Technické parametry

K 2200
K 2700
K 3200
K 4200
Pojezdy
Osa X (podélný)
mm
2000
2500
3000
4000
Osa Y (příčný)
mm
1000
1000
1000
1000
Osa Z (vertikální)
mm
1100
1100
1100
1100
Stůl
Pracovní plocha
mm
2200 x 850
2700 x 850
3200 x 850
4200 x 850
Max. zatížení
kg
4500
6000
7000
7000
Posuvy
Max. posuv
mm/min
15000
15000
15000
15000
Max. osová síla X, Y, Z
N
25000
25000
25000
25000
Ostatní data
Řídicí systém
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Vnitřní a vnější chlazení vzduchem a / nebo vodou
bar
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50

Obráběcí automatické hlavy

Univerzální dvouosá hlava AFK
Indexace
stupeň
2,5 x 2,5 / 2,5 x 1,0
Motor
kW
24
Otáčky
ot/min
4000 / 6000
Krouticí moment
Nm
1020 / 500

Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne.  Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

Video

Fotogalerie

    Vodorovná ložová frézka MTE řada BT Vodorovná ložová frézka MTE, produktivní a přesná

    Vodorovná ložová frézka MTE řada BT

    Univerzální použití, kombinace výhod výkonového obrábění
    s vysokorychlostním

    Na tomto stroji lze obrábět velké obrobky ze 4 stran. Velkým benefitem je možnost umístění integrovaného otočného stolu o průměru 1000 nebo 1200 mm doprostřed ložového stolu, čímž vzniká možnost pětistranného obrábění. Koncepce stroje s integrovaným otočným stolem zredukuje přepínání obrobku, a tím zkrátí vedlejší časy.
    Volitelně může být stroj i multifunkční, tzn. integrovaný vysokootáčkový stůl (o průměru 1000/1200/1400 mm) je umístěn na pravé straně posuvného stolu a je vhodný pro vertikální soustružení. De facto na tomto stroji obrobíte při jednom upnutí to, na co byste standardně potřebovali stroje dva (obráběcí centrum a karusel).

    Dvouosá univerzální hlava řady BFK, která má indexaci po 0,01°v obou osách, má maximální otáčky vřetene 6000 ot/min a maximální kroutící moment 1180 Nm!  S volitelným motorem HEIDENHAIN ve smykadle 40kW v S1 je kroutící moment dokonce 1470 Nm.

    Uložení lineárních os je na lineárním válečkovém vedení INA SCHÄFLER,  a na všech osách je standardně přímé odměřování polohy pomocí pravítek HEIDENHAIN.

    Technické parametry

    BT 2200
    BT 2700
    BT 3200
    BT 3700
    BT 4200
    BT 5200
    Pojezdy
    Osa X (podélný)
    mm
    2000
    2500
    3000
    3500
    4000
    5000
    Osa Y (příčný)
    mm
    1000 (1200 / 1300)
    1000 (1200 / 1300)
    1000 (1200 / 1300)
    1000 (1200 / 1300)
    1000 (1200 / 1300)
    1000 (1200 / 1300)
    Osa Z (vertikální)
    mm
    1000 (1250 / 1500 / 2000)
    1000 (1250 / 1500 / 2000)
    1000 (1250 / 1500 / 2000)
    1000 (1250 / 1500 / 2000)
    1000 (1250 / 1500 / 2000)
    1000 (1250 / 1500 / 2000)
    Pracovní prostor
    Ložový stůl
    mm
    2200 x 1000 (1200)
    2700 x 1000 (1200)
    3200 x 1000 (1200)
    3700 x 1000 (1200)
    4200 x 1000 (1200)
    5200 x 1000 (1200)
    Integrovaný otočný stůl
    mm
    Ø 1000 / 1200 / 1400
    Ø 1000 / 1200 / 1400
    Ø 1000 / 1200 / 1400
    Ø 1000 / 1200 / 1400
    Ø 1000 / 1200 / 1400
    Ø 1000 / 1200 / 1400
    Max. zatížení
    kg
    7200
    9000
    11000
    12000
    13000
    15000
    Posuvy
    Max. posuv
    mm/min
    25000
    25000
    25000
    25000
    25000
    25000
    Ostatní data
    Řídicí systém
    Heidenhein / Siemens
    Heidenhein / Siemens
    Heidenhein / Siemens
    Heidenhein / Siemens
    Heidenhein / Siemens
    Heidenhein / Siemens
    Vnitřní a vnější chlazení vzduchem a / nebo vodou
    bar
    20 / 37 / 50
    20 / 37 / 50
    20 / 37 / 50
    20 / 37 / 50
    20 / 37 / 50
    20 / 37 / 50

    Obráběcí automatické hlavy

    Univerzální dvouosá hlava AFK
    Univerzální dvouosá hlava BFK
    Indexace
    stupeň
    2,5 x 2,5 / 2,5 x 1,0
    0,01 x 0,01
    Motor
    kW
    32
    32
    Otáčky
    ot/min
    4000 / 6000
    4000 / 6000
    Krouticí moment
    Nm
    2060 / 1080
    2060 / 1180

    Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne.  Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

    Video

    Fotogalerie

      Vodorovná ložová frézka MTE řada RT Vodorovná ložová frézka MTE, produktivní a spolehlivá

      Vodorovná ložová frézka MTE řada RT

      Produktivní a spolehlivé centrum

      V posledních letech se stal velmi oblíbeným model RT, který koncepčně vychází z modelů BT/KT, ale je navíc opatřen otočným stolem s posuvem v ose X. Zákazník má možnost volby otočných stolů o těchto rozměrech: 1050 x 1200 mm, 1250 x 1500 mm, 1400 x 1600 mm a 1600 x 2000 mm a nosnosti do 15000 kg. Pojezd osy X je 2000, 2500, 3000 nebo 3500 mm. Vertikální pojezd smykadla je 1500 nebo 2000 mm. Výsuv smykadla je 1200 nebo 1500 mm. Tento typ robustního stroje v kombinaci s automatickou dvojosou hlavou nabízí zákazníkům široké technologické využití. Jedná se o velmi produktivní a spolehlivé centrum umožňující opracování dílů z 5 stran na jedno upnutí.

      Technické parametry

      RT 2000
      RT 2500
      RT 3000
      RT 3500
      RT 4000
      Pojezdy
      Osa X (podélný)
      mm
      2000
      2500
      3000
      3500
      4000
      Osa Y (příčný)
      mm
      1200 / 1300 / 1500
      1200 / 1300 / 1500
      1200 / 1300 / 1500
      1200 / 1300 / 1500
      1200 / 1300 / 1500
      Osa Z (vertikální)
      mm
      1500 / 2000
      1500 / 2000
      1500 / 2000
      1500 / 2000
      1500 / 2000
      Stůl
      Pracovní plocha otočného stolu
      mm
      1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
      1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
      1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
      1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
      1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
      Max. zatížení
      kg
      5000 – 15000
      5000 – 15000
      5000 – 15000
      5000 – 15000
      5000 – 15000
      Posuvy
      Max. posuv
      mm/min
      25000
      25000
      25000
      25000
      25000
      Max. osová síla X, Y, Z
      N
      26000
      26000
      26000
      26000
      26000
      Ostatní data
      Řídicí systém
      Heidenhein / Siemens
      Heidenhein / Siemens
      Heidenhein / Siemens
      Heidenhein / Siemens
      Heidenhein / Siemens
      Vnitřní a vnější chlazení vzduchem a / nebo vodou
      bar
      20 / 37 / 50 / 70
      20 / 37 / 50 / 70
      20 / 37 / 50 / 70
      20 / 37 / 50 / 70
      20 / 37 / 50 / 70

      Obráběcí automatické hlavy

      Univerzální dvouosá hlava AFK
      Univerzální dvouosá hlava BFK
      Univerzální dvouosá hlava SFK (pouze na Y = 1500 mm)
      Indexace
      stupeň
      2,5 x 2,5 / 2,5 x 1,0
      0,01 x 0,01
      0,001 x 0,001
      Motor
      kW
      32
      32
      32
      Otáčky
      ot/min
      4000 / 6000
      4000 / 6000
      4000 / 6000
      Krouticí moment
      Nm
      2060 / 1080
      2060 / 1180
      2060 / 1180

      Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

      Video

      Fotogalerie

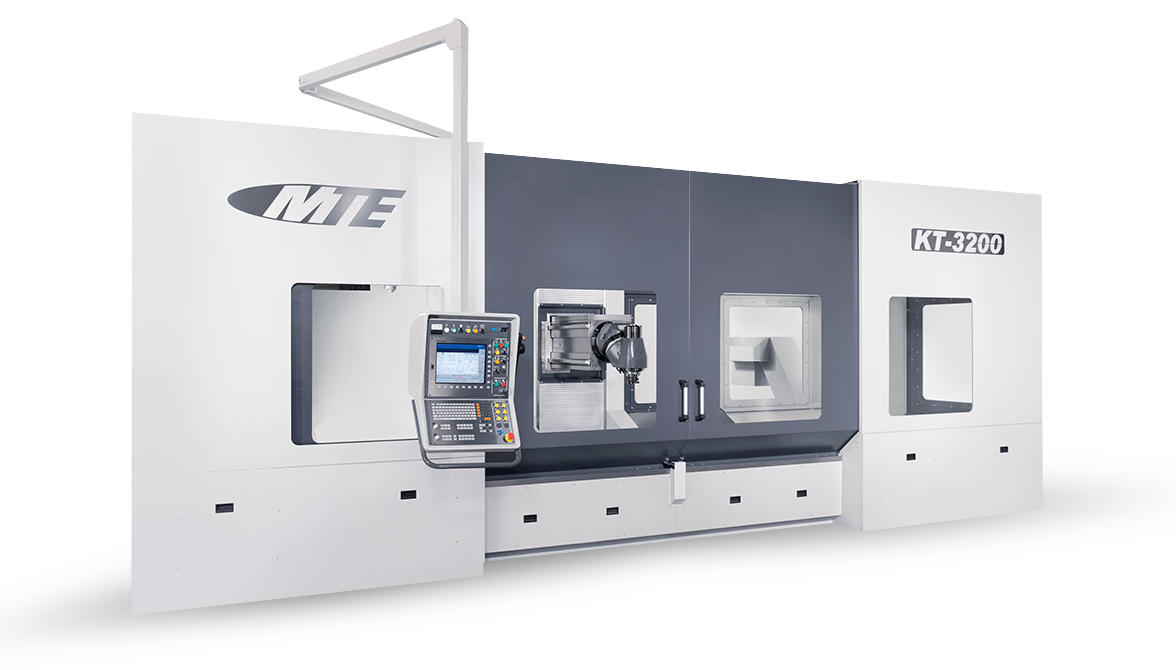

        Vodorovná ložová frézka MTE řada KT Vodorovná ložová frézka MTE, produktivní a přesná

        Vodorovná ložová frézka MTE řada KT

        Univerzální použití, kombinace výhod výkonového obrábění
        s vysokorychlostním. Velký výsuv smykadla.

        Na tomto stroji lze obrábět velké obrobky ze 4 stran. Velkým benefitem je možnost umístění integrovaného otočného stolu o průměru 1200 nebo 1400 mm doprostřed ložového stolu, čímž vzniká možnost pětistranného obrábění. Koncepce stroje s integrovaným otočným stolem zredukuje přepínání obrobku, a tím zkrátí vedlejší časy.
        Volitelně může být stroj i multifunkční, tzn. integrovaný vysokootáčkový stůl (o průměru 1200/1400/1600 mm) je umístěn na pravé straně posuvného stolu a je vhodný pro vertikální soustružení.  De facto na tomto stroji obrobíte při jednom upnutí to, na co byste standardně potřebovali stroje dva (obráběcí centrum a karusel).

        Výsuv smykadla (osa Y) je 1500 nebo 1600 mm – je největší v kategorii ložových frézek

        Dvouosá univerzální hlava řady BFK, která má indexaci po 0,01°v obou osách, má maximální otáčky vřetene 6000 ot/min a maximální kroutící moment 1180 Nm!  S volitelným motorem HEIDENHAIN ve smykadle 40kW v S1 je kroutící moment dokonce 1470 Nm.

        Uložení lineárních os je na lineárním válečkovém vedení INA SCHÄFLER,  a na všech osách je standardně přímé odměřování polohy pomocí pravítek HEIDENHAIN.

        Technické parametry

        KT 3200
        KT 4200
        KT 5200
        Pojezdy
        Osa X (podélný)
        mm
        3000
        4000
        5000
        Osa Y (příčný)
        mm
        1500
        1500
        1500
        Osa Z (vertikální)
        mm
        1500 (2000)
        1500 (2000)
        1500 (2000)
        Pracovní prostor
        Ložový stůl
        mm
        3200 x 1200 / 1400
        4200 x 1200 / 1400
        5200 x 1200 / 1400
        Integrovaný otočný stůl
        mm
        Ø 1200 / 1400 / 1600
        Ø 1200 / 1400 / 1600
        Ø 1200 / 1400 / 1600
        Max. zatížení
        kg
        10000
        14000
        15000
        Posuvy
        Max. posuv
        mm/min
        25000
        25000
        25000
        Ostatní data
        Řídicí systém
        Heidenhein / Siemens
        Heidenhein / Siemens
        Heidenhein / Siemens
        Vnitřní a vnější chlazení vzduchem a / nebo vodou
        bar
        20 / 37 / 50
        20 / 37 / 50
        20 / 37 / 50

        Obráběcí automatické hlavy

        Univerzální dvouosá hlava AFK
        Univerzální dvouosá hlava BFK
        Univerzální dvouosá hlava SFK (pouze na Y = 1500 mm)
        Indexace
        stupeň
        2,5 x 2,5 / 2,5 x 1,0
        0,01 x 0,01
        0,001 x 0,001
        Motor
        kW
        32
        32
        32
        Otáčky
        ot/min
        4000 / 6000
        4000 / 6000
        4000 / 6000
        Krouticí moment
        Nm
        2060 / 1080
        2060 / 1180
        2060 / 1180

        Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. . Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

        Fotogalerie

          Vodorovná desková frézka MTE řada FBF-X Vodorovná desková frézka MTE, maximální tuhost

          Vodorovná desková frézka MTE
          řada FBF-X

          Kombinace maximální tuhosti s vysokorychlostním obráběním

          Tato desková frézka má pojízdný stojan s vertikálním pojezdem do 5000 mm a s podélným pojezdem do 36000 mm. Výsuv smykadla je 1800 mm. Hlavní motor ve smykadle o výkonu 40 kW v kombinaci s třístupňovou převodovkou zajišťuje vysoké krouticí momenty. Na čele smykadla je umístěna dvouosá automatická obráběcí hlava. Volitelně stroj může mít více obráběcích hlav s automatickou výměnou. Pracovní prostor lze přizpůsobit požadavkům zákazníka – nejčastěji se jedná o deskové pole, které bývá doplněno otočným stolem, který může mít posuvnou osu. Výměna nástrojů je automatická a MTE nabízí bubnové zásobníky nástrojů pro 24 nebo 30 nástrojů a nebo řetězové zásobníky pro 40, 60, 80 a 100 nástrojů. Další příslušenství stroje závisí na individuálních požadavcích konečných uživatelů. Jedná se o velmi univerzální typ stroje, který kombinuje maximální tuhost s vysokorychlostním obráběním, a tím dosahuje vysoké produktivity práce.

          Technické parametry

          FBF-X 5000
          FBF-X 6000
          FBF-X 8000
          FBF-X 10000
          FBF-X 12000
          FBF-X 14000
          +2000
          Pojezdy
          Osa X (podélný)
          mm
          5000
          6000
          8000
          10000
          12000
          14000
          do 36000
          Osa Z (vertikální)
          mm
          3500 / 4000 / 4500 / 5000
          3500 / 4000 / 4500 / 5000
          3500 / 4000 / 4500 / 5000
          3500 / 4000 / 4500 / 5000
          3500 / 4000 / 4500 / 5000
          3500 / 4000 / 4500 / 5000
          3500 / 4000 / 4500 / 5000
          Osa Y (příčný)
          mm
          1800
          1800
          1800
          1800
          1800
          1800
          1800
          Posuvy
          Max. posuv
          mm/min
          25000
          25000
          25000
          25000
          25000
          25000
          25000
          Max. osová síla X, Y, Z
          N
          X = 38000, Y / Z = 32000
          X = 38000, Y / Z = 32000
          X = 38000, Y / Z = 32000
          X = 38000, Y / Z = 32000
          X = 38000, Y / Z = 32000
          X = 38000, Y / Z = 32000
          X = 38000, Y / Z = 32000
          Ostatní data
          Řídicí systém
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Vnitřní a vnější chlazení vzduchem a / nebo vodou
          bar
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50

          Obráběcí automatické hlavy (volitelně s automatickou výměnou)

          Univerzální dvouosá hlava AFK
          Univerzální dvouosá hlava BFK
          Univerzální dvouosá hlava SFK
          Přímá hlava HFK
          Indexace
          stupeň
          2,5 x 2,5 / 2,5 x 1,0
          0,01 x 0,01
          0,001 x 0,001
          Motor
          kW
          40
          40
          40
          40
          Otáčky
          ot/min
          4000 / 6000
          4000 / 6000
          4000 / 6000
          4000
          Krouticí moment
          Nm
          2565 / 1355
          2565 / 1470
          2565 / 1470
          2565

          Video

          Fotogalerie
