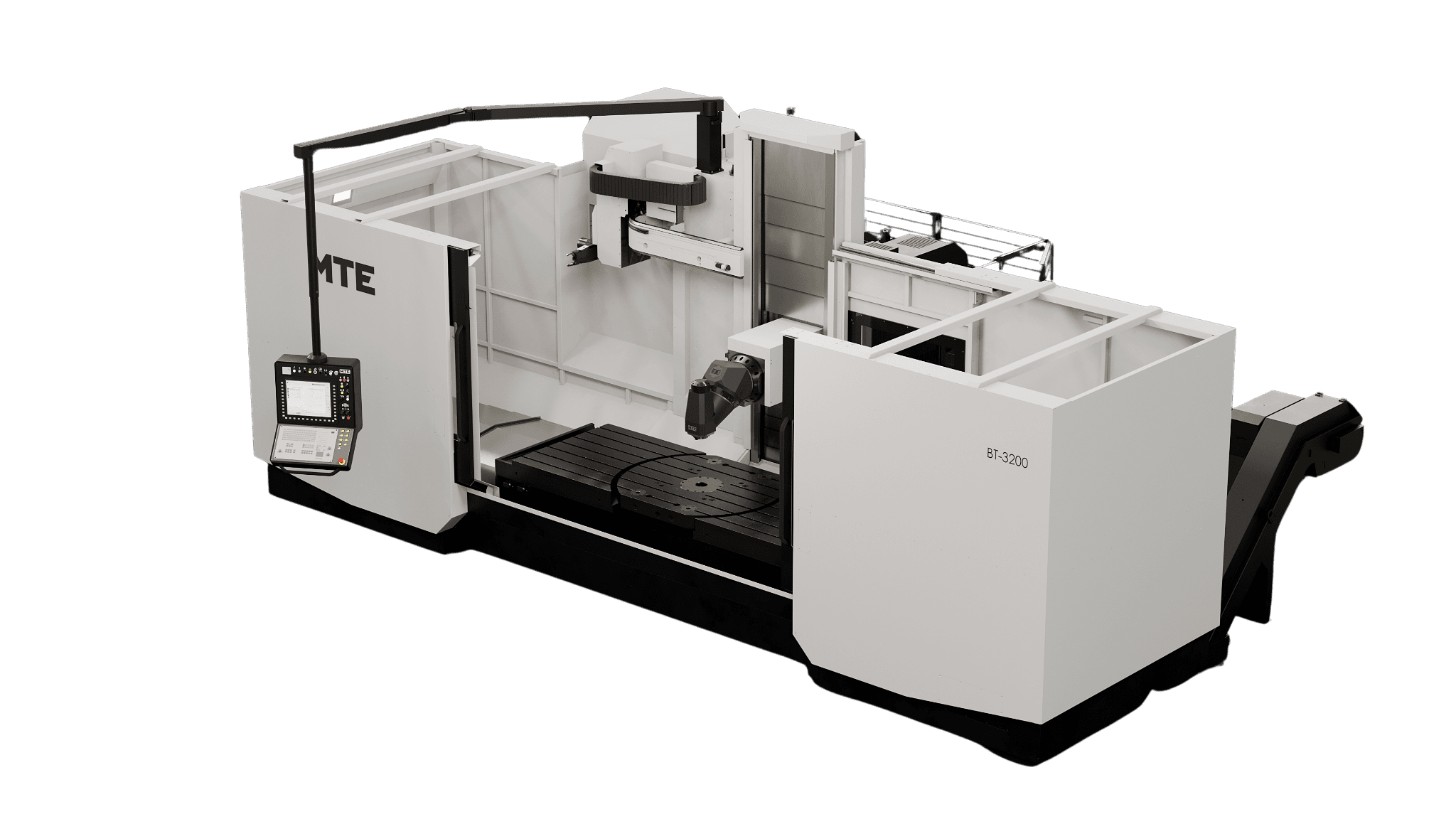

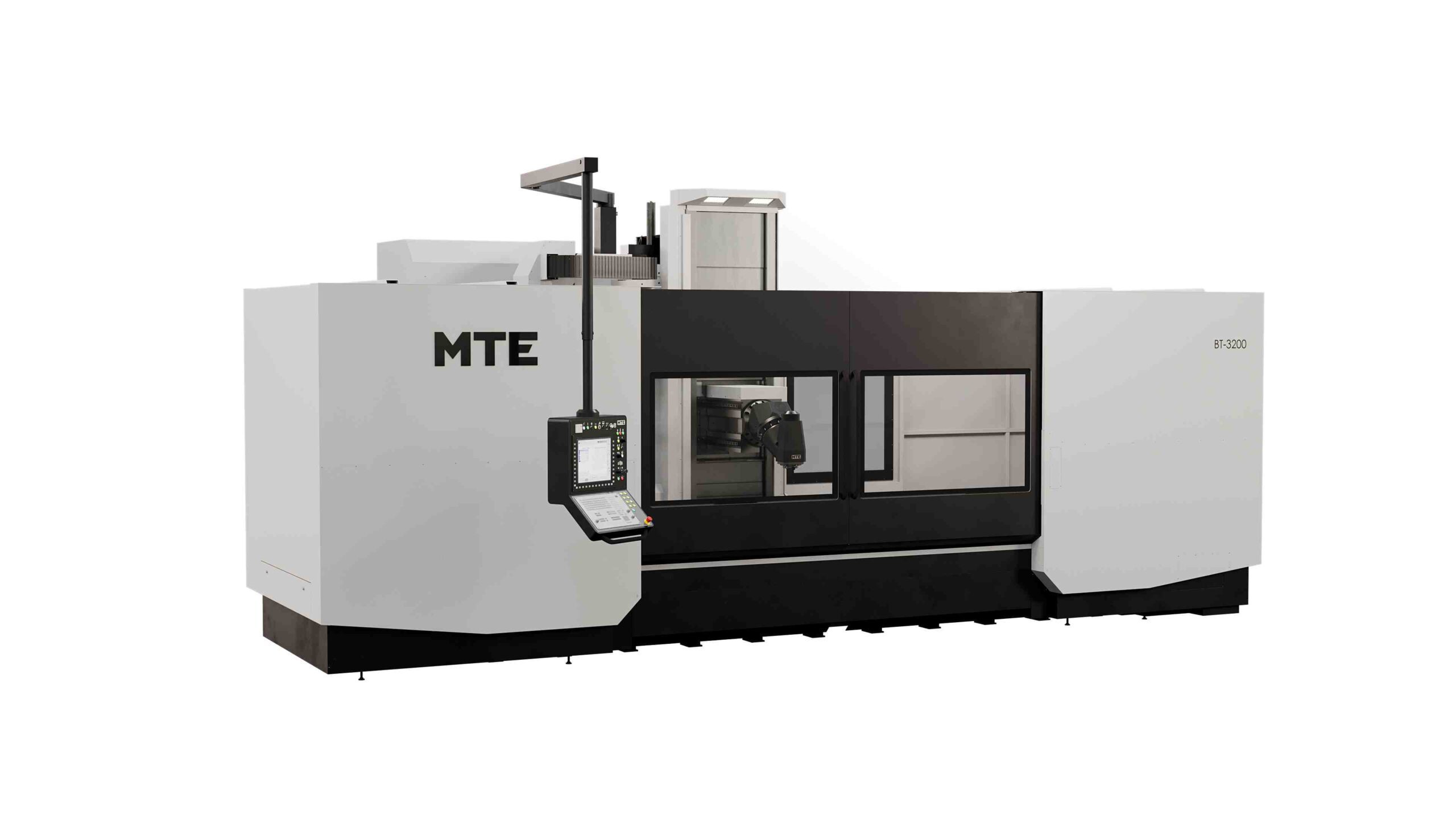

Vodorovná ložová frézka MTE řada BT Vodorovná ložová frézka MTE, produktivní a přesná

Vodorovná ložová frézka MTE řada BT

Dostatečná tuhost při zvýšené dynamice posuvu

Všude tam, kde je kladen důraz na produktivní a přesné obrábění, je vhodný model ložové frézky BT. Model BT se od modelu BF liší zejména provedením vodicích ploch v jednotlivých lineárních osách, u tohoto modelu je řešeno prostřednictvím valivého lineárního vedení INA. Stroj si zachovává dostatečnou tuhost při zvýšené dynamice posuvu – rychloposuv je na všech osách do 25000 mm/min. Podélná osa X, tj. posuvný stůl, může mít pojezdy od 2000 do 5000 mm.
V posuvném stole může být uprostřed integrovaný otočný stůl o průměru 1000 nebo 1200 mm. Volitelně může být integrovaný stůl (o průměru 1000/1200/1400 mm) umístěn na pravé straně posuvného stolu a může být i vysokootáčkový, tzn. vhodný pro vertikální soustružení.

Technické parametry

BT 2200
BT 2700
BT 3200
BT 4200
BT 5200
Pojezdy
Osa X (podélný)
mm
2000
2500
3000
4000
5000
Osa Y (příčný)
mm
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
1000 (1200 / 1300)
Osa Z (vertikální)
mm
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
1000 (1250 / 1500 / 2000)
Stůl
Pracovní plocha
mm
2200 x 1000
2700 x 1000
3200 x 1000
4200 x 1000
5200 x 1000
Max. zatížení
kg
7200
9000
11000
13000
15000
Posuvy
Max. posuv
mm/min
25000
25000
25000
25000
25000
Max. osová síla X, Y, Z
N
21500
21500
21500
21500
21500
Ostatní data
Řídicí systém
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Heidenhein / Siemens
Vnitřní a vnější chlazení vzduchem a / nebo vodou
bar
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50
20 / 37 / 50

Obráběcí automatické hlavy

Univerzální dvouosá hlava AFK
Univerzální dvouosá hlava BFK
Indexace
stupeň
2,5 x 2,5 / 2,5 x 1,0
0,01 x 0,01
Motor
kW
32
32
Otáčky
ot/min
4000 / 6000
4000 / 6000
Krouticí moment
Nm
2060 / 1080
2060 / 1180

Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne.  Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

Video

Fotogalerie

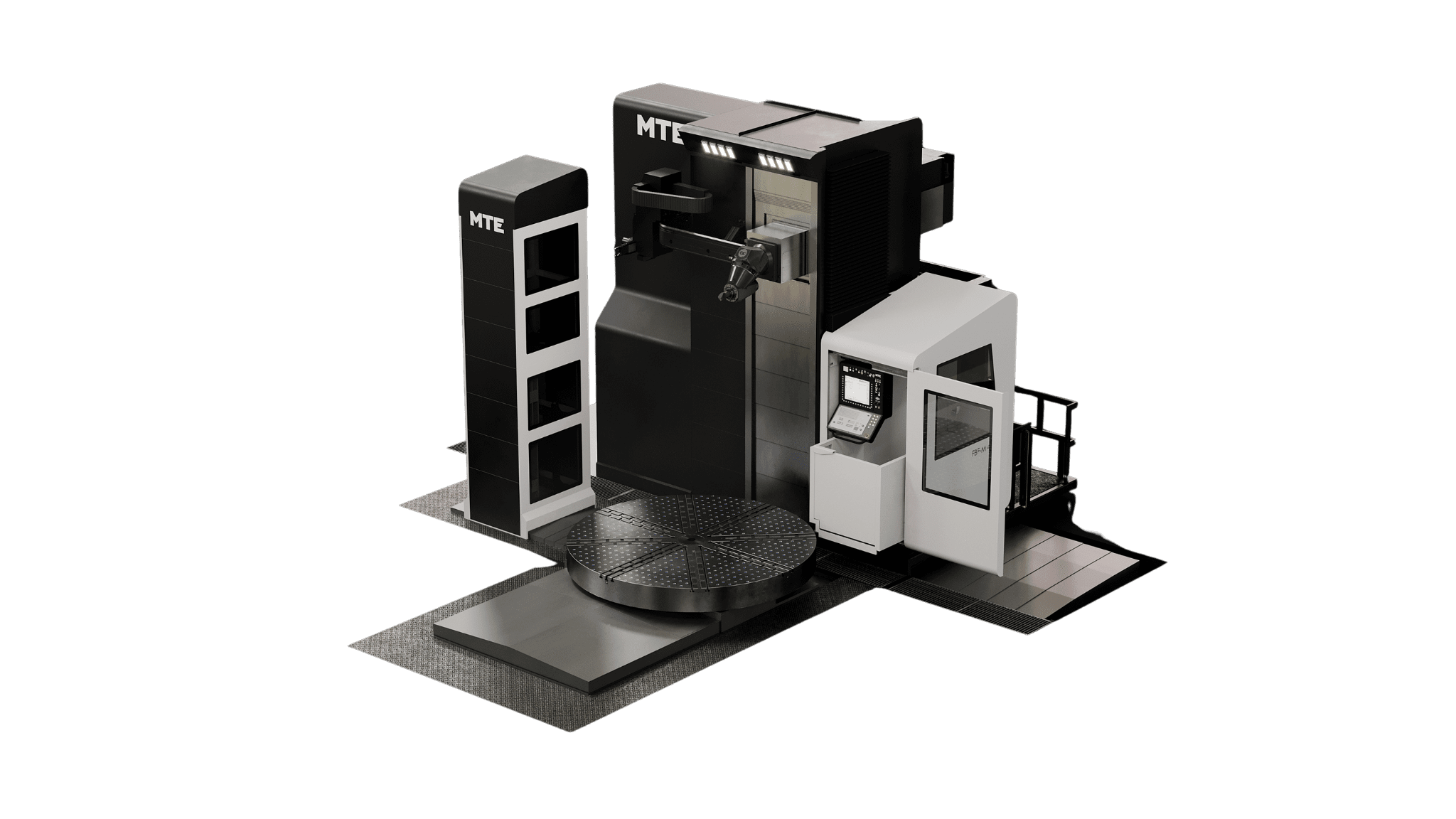

    Vodorovná ložová frézka MTE řada RT Vodorovná ložová frézka MTE, produktivní a spolehlivá

    Vodorovná ložová frézka MTE řada RT

    Produktivní a spolehlivé centrum

    V posledních letech se stal velmi oblíbeným model RT, který koncepčně vychází z modelů BT/KT, ale je navíc opatřen otočným stolem s posuvem v ose X. Zákazník má možnost volby otočných stolů o těchto rozměrech: 1050 x 1200 mm, 1250 x 1500 mm, 1400 x 1600 mm a 1600 x 2000 mm a nosnosti do 15000 kg. Pojezd osy X je 2000, 2500, 3000 nebo 3500 mm. Vertikální pojezd smykadla je 1500 nebo 2000 mm. Výsuv smykadla je 1200 nebo 1500 mm. Tento typ robustního stroje v kombinaci s automatickou dvojosou hlavou nabízí zákazníkům široké technologické využití. Jedná se o velmi produktivní a spolehlivé centrum umožňující opracování dílů z 5 stran na jedno upnutí.

    Technické parametry

    RT 2000
    RT 2500
    RT 3000
    RT 3500
    RT 4000
    Pojezdy
    Osa X (podélný)
    mm
    2000
    2500
    3000
    3500
    4000
    Osa Y (příčný)
    mm
    1200 / 1300 / 1500
    1200 / 1300 / 1500
    1200 / 1300 / 1500
    1200 / 1300 / 1500
    1200 / 1300 / 1500
    Osa Z (vertikální)
    mm
    1500 / 2000
    1500 / 2000
    1500 / 2000
    1500 / 2000
    1500 / 2000
    Stůl
    Pracovní plocha otočného stolu
    mm
    1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
    1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
    1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
    1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
    1200 x 1500 / 1400 x 1600 / 1600 x 2000 / 1800 x 2000
    Max. zatížení
    kg
    5000 – 15000
    5000 – 15000
    5000 – 15000
    5000 – 15000
    5000 – 15000
    Posuvy
    Max. posuv
    mm/min
    25000
    25000
    25000
    25000
    25000
    Max. osová síla X, Y, Z
    N
    26000
    26000
    26000
    26000
    26000
    Ostatní data
    Řídicí systém
    Heidenhein / Siemens
    Heidenhein / Siemens
    Heidenhein / Siemens
    Heidenhein / Siemens
    Heidenhein / Siemens
    Vnitřní a vnější chlazení vzduchem a / nebo vodou
    bar
    20 / 37 / 50 / 70
    20 / 37 / 50 / 70
    20 / 37 / 50 / 70
    20 / 37 / 50 / 70
    20 / 37 / 50 / 70

    Obráběcí automatické hlavy

    Univerzální dvouosá hlava AFK
    Univerzální dvouosá hlava BFK
    Univerzální dvouosá hlava SFK (pouze na Y = 1500 mm)
    Indexace
    stupeň
    2,5 x 2,5 / 2,5 x 1,0
    0,01 x 0,01
    0,001 x 0,001
    Motor
    kW
    32
    32
    32
    Otáčky
    ot/min
    4000 / 6000
    4000 / 6000
    4000 / 6000
    Krouticí moment
    Nm
    2060 / 1080
    2060 / 1180
    2060 / 1180

    Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

    Video

    Fotogalerie

      Vodorovná ložová frézka MTE řada KT Vodorovná ložová frézka MTE, produktivní a přesná

      Vodorovná ložová frézka MTE řada KT

      Produktivní a přesné obrábění

      Všude tam, kde je kladen důraz na produktivní a přesné obrábění, je vhodný model ložové frézky KT. Provedení vodicích ploch v jednotlivých lineárních osách je u tohoto modelu řešeno prostřednictvím valivého lineárního vedení INA. Stroj si zachovává dostatečnou tuhost při zvýšené dynamice posuvu – rychloposuv je na všech osách do 25000 mm/min. Podélná osa X, tj. posuvný stůl, může mít pojezdy od 3000 do 5000 mm, příčná osa Y má pojezd 1500 mm.
      V posuvném stole může být uprostřed integrovaný otočný stůl o průměru 1200 nebo 1400 mm. Volitelně může být integrovaný stůl (o průměru 1200/1400/1600/1800/2000 mm) umístěn na pravé straně posuvného stolu a může být i vysokootáčkový, tzn. vhodný pro vertikální soustružení.

      Technické parametry

      KT 3200
      KT 4200
      KT 5200
      Pojezdy
      Osa X (podélný)
      mm
      3000
      4000
      5000
      Osa Y (příčný)
      mm
      1500
      1500
      1500
      Osa Z (vertikální)
      mm
      1500 (2000)
      1500 (2000)
      1500 (2000)
      Stůl
      Pracovní plocha
      mm
      3200 x 1200 / 1400
      4200 x 1200 / 1400
      5200 x 1200 / 1400
      Max. zatížení
      kg
      10000
      14000
      15000
      Posuvy
      Max. posuv
      mm/min
      25000
      25000
      25000
      Max. osová síla X, Y, Z
      N
      26000
      26000
      26000
      Ostatní data
      Řídicí systém
      Heidenhein / Siemens
      Heidenhein / Siemens
      Heidenhein / Siemens
      Vnitřní a vnější chlazení vzduchem a / nebo vodou
      bar
      20 / 37 / 50
      20 / 37 / 50
      20 / 37 / 50

      Obráběcí automatické hlavy

      Univerzální dvouosá hlava AFK
      Univerzální dvouosá hlava BFK
      Univerzální dvouosá hlava SFK (pouze na Y = 1500 mm)
      Indexace
      stupeň
      2,5 x 2,5 / 2,5 x 1,0
      0,01 x 0,01
      0,001 x 0,001
      Motor
      kW
      32
      32
      32
      Otáčky
      ot/min
      4000 / 6000
      4000 / 6000
      4000 / 6000
      Krouticí moment
      Nm
      2060 / 1080
      2060 / 1180
      2060 / 1180

      Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. . Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

      Fotogalerie

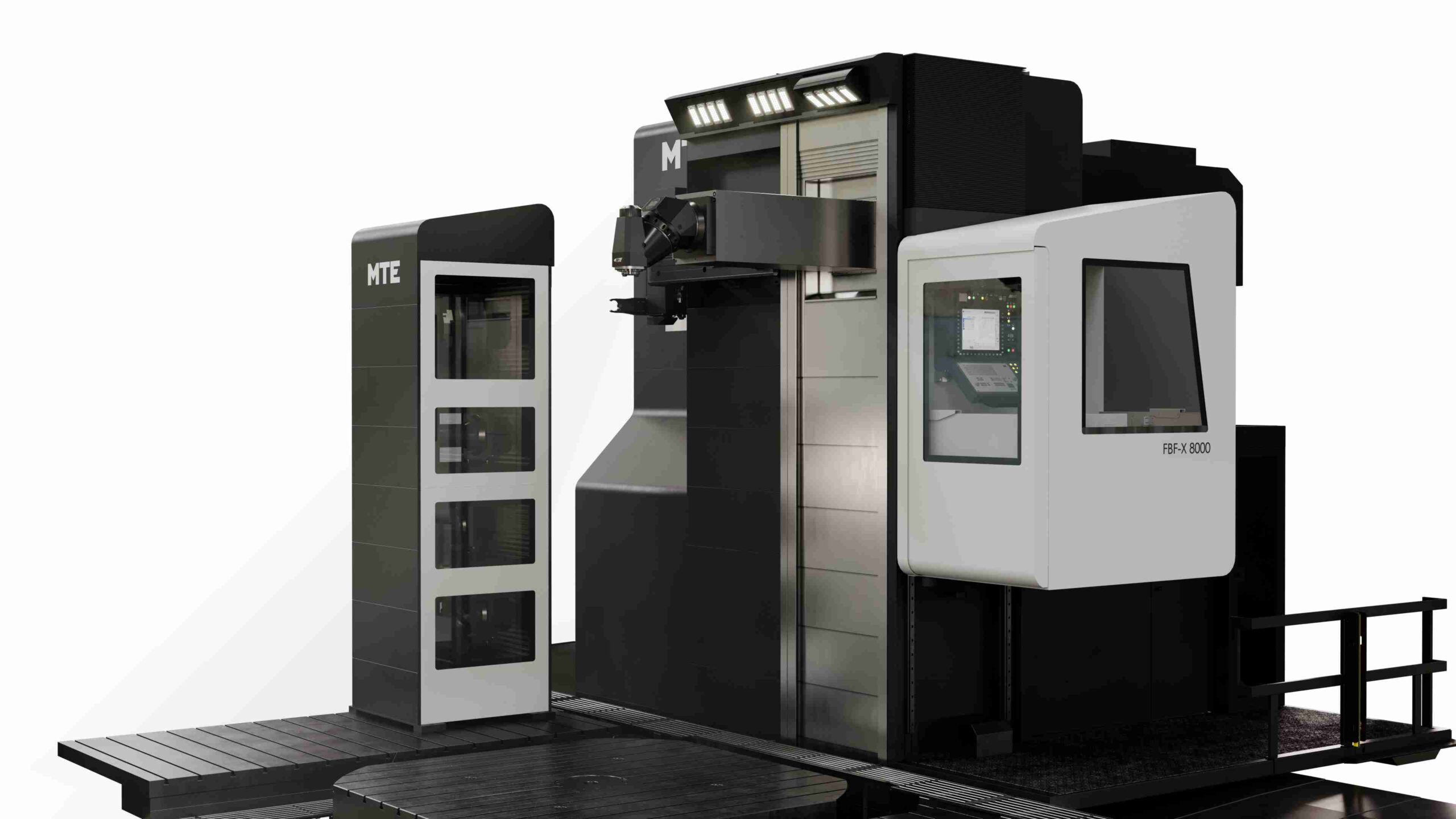

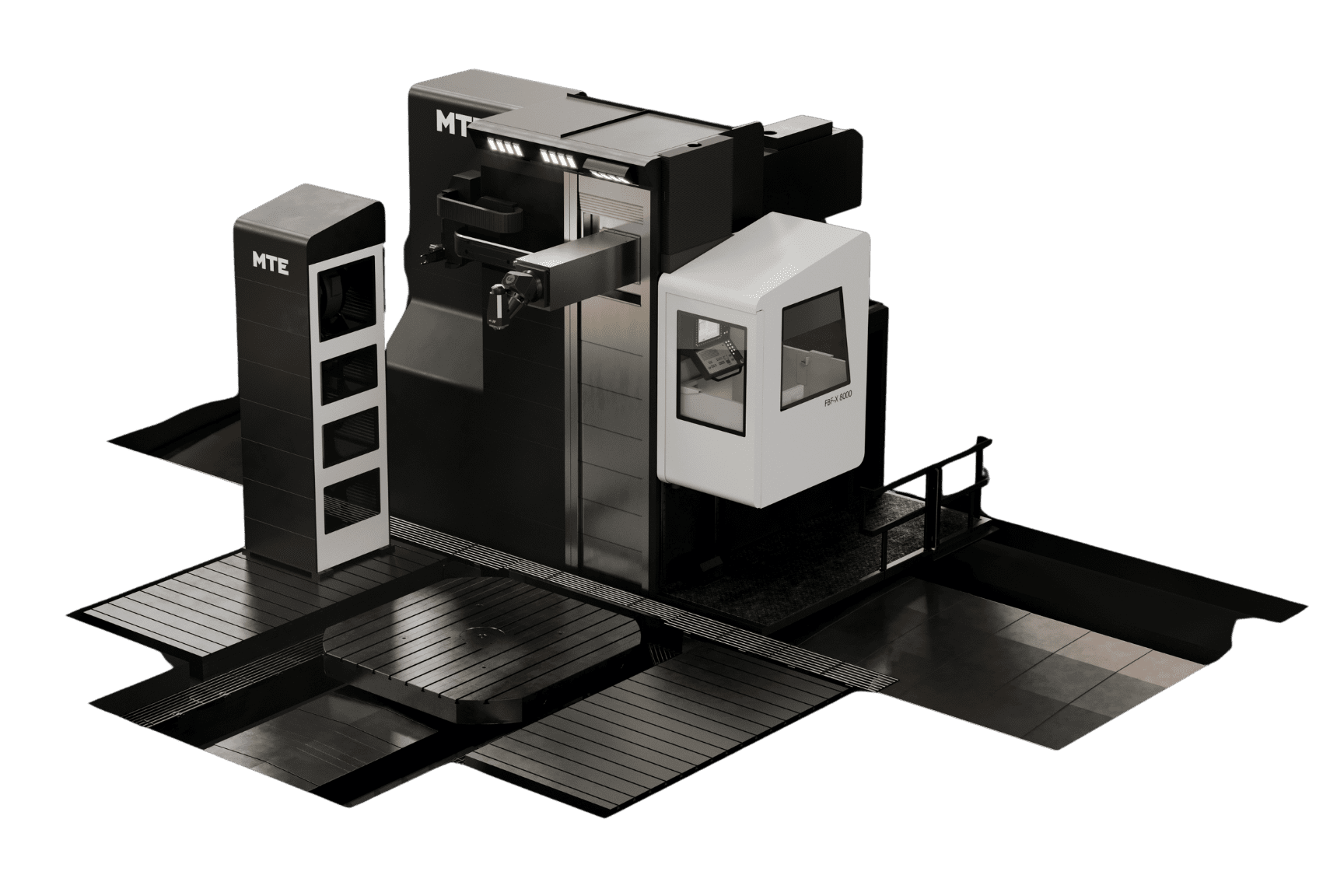

        Vodorovná desková frézka MTE řada FBF-X Vodorovná desková frézka MTE, maximální tuhost

        Vodorovná desková frézka MTE
        řada FBF-X

        Kombinace maximální tuhosti s vysokorychlostním obráběním

        Tato desková frézka má pojízdný stojan s vertikálním pojezdem do 5000 mm a s podélným pojezdem do 36000 mm. Výsuv smykadla je 1800 mm. Hlavní motor ve smykadle o výkonu 40 kW v kombinaci s třístupňovou převodovkou zajišťuje vysoké krouticí momenty. Na čele smykadla je umístěna dvouosá automatická obráběcí hlava. Volitelně stroj může mít více obráběcích hlav s automatickou výměnou. Pracovní prostor lze přizpůsobit požadavkům zákazníka – nejčastěji se jedná o deskové pole, které bývá doplněno otočným stolem, který může mít posuvnou osu. Výměna nástrojů je automatická a MTE nabízí bubnové zásobníky nástrojů pro 24 nebo 30 nástrojů a nebo řetězové zásobníky pro 40, 60, 80 a 100 nástrojů. Další příslušenství stroje závisí na individuálních požadavcích konečných uživatelů. Jedná se o velmi univerzální typ stroje, který kombinuje maximální tuhost s vysokorychlostním obráběním, a tím dosahuje vysoké produktivity práce.

        Technické parametry

        FBF-X 5000
        FBF-X 6000
        FBF-X 8000
        FBF-X 10000
        FBF-X 12000
        FBF-X 14000
        +2000
        Pojezdy
        Osa X (podélný)
        mm
        5000
        6000
        8000
        10000
        12000
        14000
        do 36000
        Osa Z (vertikální)
        mm
        3500 / 4000 / 4500 / 5000
        3500 / 4000 / 4500 / 5000
        3500 / 4000 / 4500 / 5000
        3500 / 4000 / 4500 / 5000
        3500 / 4000 / 4500 / 5000
        3500 / 4000 / 4500 / 5000
        3500 / 4000 / 4500 / 5000
        Osa Y (příčný)
        mm
        1800
        1800
        1800
        1800
        1800
        1800
        1800
        Posuvy
        Max. posuv
        mm/min
        25000
        25000
        25000
        25000
        25000
        25000
        25000
        Max. osová síla X, Y, Z
        N
        X = 38000, Y / Z = 32000
        X = 38000, Y / Z = 32000
        X = 38000, Y / Z = 32000
        X = 38000, Y / Z = 32000
        X = 38000, Y / Z = 32000
        X = 38000, Y / Z = 32000
        X = 38000, Y / Z = 32000
        Ostatní data
        Řídicí systém
        Heidenhein / Siemens
        Heidenhein / Siemens
        Heidenhein / Siemens
        Heidenhein / Siemens
        Heidenhein / Siemens
        Heidenhein / Siemens
        Heidenhein / Siemens
        Vnitřní a vnější chlazení vzduchem a / nebo vodou
        bar
        20 / 37 / 50
        20 / 37 / 50
        20 / 37 / 50
        20 / 37 / 50
        20 / 37 / 50
        20 / 37 / 50
        20 / 37 / 50

        Obráběcí automatické hlavy (volitelně s automatickou výměnou)

        Univerzální dvouosá hlava AFK
        Univerzální dvouosá hlava BFK
        Univerzální dvouosá hlava SFK
        Přímá hlava HFK
        Indexace
        stupeň
        2,5 x 2,5 / 2,5 x 1,0
        0,01 x 0,01
        0,001 x 0,001
        Motor
        kW
        40
        40
        40
        40
        Otáčky
        ot/min
        4000 / 6000
        4000 / 6000
        4000 / 6000
        4000
        Krouticí moment
        Nm
        2565 / 1355
        2565 / 1470
        2565 / 1470
        2565

        Video

        Fotogalerie

          Vodorovná desková frézka MTE řada FBF-M Vodorovná desková frézka MTE, maximální tuhost

          Vodorovná desková frézka MTE
          řada FBF-M

          Kombinace maximální tuhosti s vysokorychlostním obráběním

          Tato desková frézka má pojízdný stojan s vertikálním pojezdem do 3000 mm a s podélným pojezdem do 36000 mm. Výsuv smykadla je 1500 mm. Na čele smykadla je umístěna dvouosá automatická obráběcí hlava. Volitelně stroj může mít více obráběcích hlav s automatickou výměnou. Pracovní prostor lze přizpůsobit požadavkům zákazníka – nejčastěji se jedná o deskové pole, které bývá doplněno otočným stolem, který může mít posuvnou osu. Výměna nástrojů je automatická a MTE nabízí bubnové zásobníky nástrojů pro 24 nebo 30 nástrojů a nebo řetězové zásobníky pro 40, 60, 80 a 100 nástrojů. Další příslušenství stroje závisí na individuálních požadavcích konečných uživatelů. Jedná se o velmi univerzální typ stroje, který kombinuje maximální tuhost s vysokorychlostním obráběním, a tím dosahuje vysoké produktivity práce.

          Technické parametry

          FBF-M 4000
          FBF-M 5000
          FBF-M 6000
          FBF-M 8000
          FBF-M 10000
          FBF-M 12000
          FBF-M 14000
          +2000
          Pojezdy
          Osa X (podélný)
          mm
          4000
          5000
          6000
          8000
          10000
          12000
          14000
          do 36000
          Osa Z (vertikální)
          mm
          2000 (2500 / 3000)
          2000 (2500 / 3000)
          2000 (2500 / 3000)
          2000 (2500 / 3000)
          2000 (2500 / 3000)
          2000 (2500 / 3000)
          2000 (2500 / 3000)
          2000 (2500 / 3000)
          Osa Y (příčný)
          mm
          1500
          1500
          1500
          1500
          1500
          1500
          1500
          1500
          Posuvy
          Max. posuv
          mm/min
          25000
          25000
          25000
          25000
          25000
          25000
          25000
          25000
          Max. osová síla X, Y, Z
          N
          X = 28000, Y / Z = 25000
          X = 28000, Y / Z = 25000
          X = 35000, Y / Z = 30500
          X = 35000, Y / Z = 30500
          X = 35000, Y / Z = 30500
          X = 35000, Y / Z = 30500
          X = 35000, Y / Z = 30500
          X = 35000, Y / Z = 30500
          Ostatní data
          Řídicí systém
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Heidenhein / Siemens
          Vnitřní a vnější chlazení vzduchem a / nebo vodou
          bar
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50
          20 / 37 / 50

          Obráběcí automatické hlavy (volitelně s automatickou výměnou)

          Univerzální dvouosá hlava AFK
          Univerzální dvouosá hlava BFK
          Univerzální dvouosá hlava SFK
          Univerzální dvouosá hlava SFK
          Univerzální dvouosá hlava AFK
          Univerzální dvouosá hlava BFK
          Univerzální dvouosá hlava SFK
          Přímá hlava HFK
          Indexace
          stupeň
          2,5 x 2,5 / 2,5 x 1,0
          0,01 x 0,01
          0,001 x 0,001
          2,5 x 2,5 / 2,5 x 1,0
          0,01 x 0,01
          0,001 x 0,001
          Motor
          kW
          32
          32
          32
          40
          40
          40
          32 / 40
          Otáčky
          ot/min
          4000 / 6000
          4000 / 6000
          4000 / 6000
          4000 / 6000
          4000 / 6000
          4000 / 6000
          4000
          Krouticí moment
          Nm
          2060 / 1080
          2060 / 1180
          2060 / 1180
          2565 / 1355
          2565 / 1470
          2565 / 1470
          2060 / 2565

          Video

          Fotogalerie
