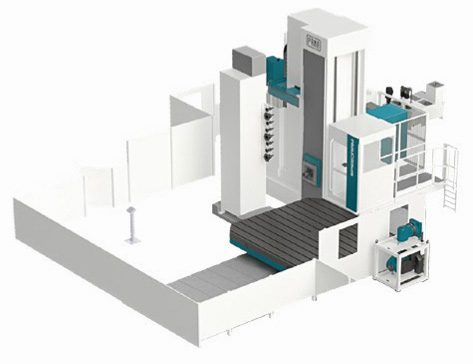

Vodorovná vyvrtávačka desková PAMA řada SPEEDRAM HP
CNC vyvrtávací a frézovací stroj pro produktivní obrábění
Speedram HP je vhodným řešením pro přesné a vysoce produktivní souřadnicové vrtání, vyvrtávání, frézování a řezání závitů zejména obrobků velkých rozměrů a hmotností nebo prostorově členitých obrobků z litiny, ocelolitiny a oceli. Speedram HP CNC vyvrtávací a frézovací stroj lze v případě speciálních technologických požadavků zákazníků navrhnout a vyrobit na míru tak, aby obstál při nejnáročnějších aplikací v oborech jako jsou:
- energetika
- formy & nástroje
- těžební průmysl
- loďařství
- všeobecné strojírenství
Řada Speedram HP má tyto parametry:
- přímý pohon
- průměr pracovního vřetena 120 – 180 m
- vertikální posuv 2000 – 10000 mm
- výkon vřetena 66 – 108 kW
- otáčky vřetena 3000 – 5000 ot/min
SPEEDRAM 1000 HP, 2000 HP, 3000 HP, 4000 HP, 5000 HP, 6000 HP
Pracovní rozjezdy | ||
|---|---|---|
X osa (stojan) | mm | 5000 |
mm | +N x 1000 | |
Y osa (vřeteník) | mm | 2000 – 10000 |
Z osa (smykadlo) | mm | 1200 – 2500 |
W osa (pracovní vřeteno) | mm | 600 – 1000 |
Z+W osy | mm | 1800 – 3500 |
Vřeteník | ||
Průřez smykadla | mm | 430×430 / 500×500 / 600×600 |
Průměr pracovního vřetena | mm | 120 – 180 |
Max. otáčky vřetena | ot/min | 3000 – 5000 |
Výkon pracovního vřetena | kW | 66 – 108 |
Max. krouticí moment vřetena | Nm | 1175 – 3900 |
Kuželová dutina | ISO 50 | |
Pracovní posuvy | ||
Rychloposuvy os X, Y, Z, W / pracovní posuvy | m/min | až 30 |
