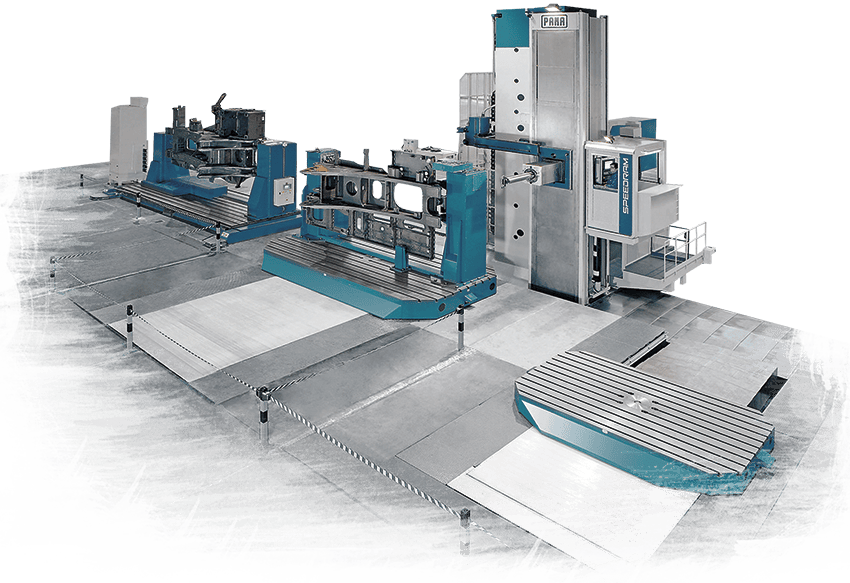

Vodorovná vyvrtávačka desková PAMA řada SPEEDRAM

CNC vyvrtávací a frézovací stroj pro silové obrábění

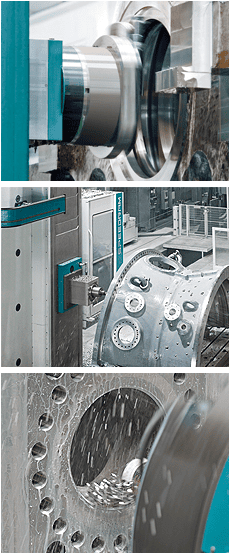

Řada Speedram je navržena pro velmi vysokou přesnost, výkon a strukturální tuhost a dosahuje tak perfektních výsledků obrábění u nejnáročnějších aplikací u těžkých a velikostně rozměrných komponentů vyžadujících velký úběr materiálu spojený s vysokou pracovní přesností obrábění a kvalitnějšími dokončovacími operacemi, než jen samotné hrubování materiálu. Speedram CNC vyvrtávací a frézovací stroje mohou být vybaveny několika typy zásobníků nástrojů, automatickým výměnným příslušenstvím dle přání zákazníka (dvouosé plynule řízené hlavy, pravoúhlé, univerzální a ortogonální frézovací hlavy a lícní desky) tak, aby byly zajištěny potřeby nejnáročnějších aplikací v oborech jako jsou:

energetika
ropa & plyn
těžební průmysl
loďařství
všeobecné strojírenství

Řada Speedram má tyto parametry:

výkon hlavního pohonu 41 – 138 kW
průměr pracovního vřetena 130 – 300 m
vertikální posuv 2000 – 10000 mm
nosnost otočného stolu 25000 – 600000 kg

Katalog ke stažení

Formát PDF

Pracovní rozjezdy

		1000	2000	3000	4000	5000
X osa (stojan)	mm	5000	5000	5000	5000	5000
	mm	+N x 1000	+N x 1000	+N x 1000	+N x 1000	+N x 1000
Y osa (vřeteník)	mm	2000 – 5000	3000 – 7000	3000 – 7000	4000 – 10000	4000 – 10000
Z osa (smykadlo)	mm	1200	1600	1600	2000	2000
W osa (pracovní vřeteno)	mm	800	1200	1200	1600	1600
Z+W osy	mm	2000	2800	2800	3600	3600

Vřeteník

		1000	2000	3000	4000	5000
Průřez smykadla	mm	430 x 430	430 x 430	500 x 500	500 x 500	600 x 600
Průměr pracovního vřetena	mm	130 150 / 160	150 / 160	150 / 160 180 200 225	180 200 225	200 225 260 280 300
Max. otáčky vřetena	ot/min	4000 (3500) / 3000	(3500) / 3000	3500 2800 2400 2200	2800 2400 2200	2400 2200 1600 1500 1500
Převodový poměr		2	2	3	3	3
Max. výkon vřetena	kW	(41) / 61 (61) / 82	(61) / 82	(82) / 111	(82) / 111	(111) / 138
Max. krouticí moment vřetena	Nm	(1389) / 2066 (2571) / 3451	(2571) / 3451	(5751) / 7796 (6730) / 9123 (7219) / 9787 (8198) / 1114	(6730) / 9123 (7219) / 9787 (8198) / 1114	(10304) / 12803 (11565) / 14371 (13668) / 16983 (14900) / 18551
