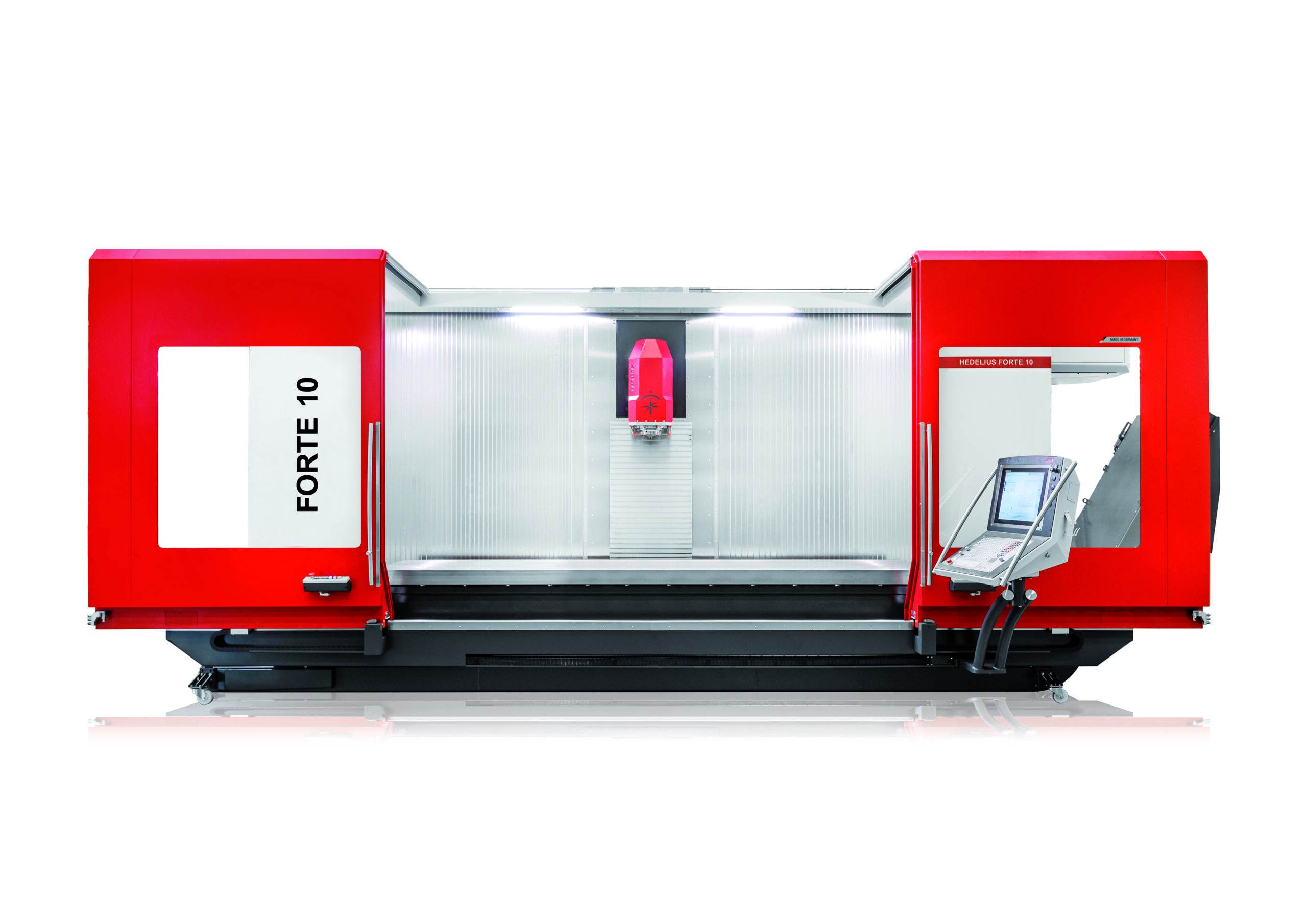

Vertikální obráběcí CNC centrum HEDELIUS FORTE 10 3600
3osé vertikální obráběcí centrum FORTE 10 3600 přesvědčí svými extra velkými pojezdy, výkonným frézovacím vřetenem s kuželem nástroje SK50, BT50 nebo HSK A100, standardním 40násobným zásobníkem nástrojů a rozsáhlým příslušenstvím.
Hlavní charakteristiky
- Extra velký zdvih v ose Z: 1 165 mm
- Pomocí přepážky může být pracovní prostor rozdělen na dvě části
- Pevný pracovní stůl umožňuje velké zatížení
- Automatická výměna až pro 192 nástrojů
- Hlavní vřetena s upínáním SK50, BT50 nebo volitelně s HSK A100
- Délka nástroje až 400 mm
Doporučené příslušenství
- Záložní (standby) zásobník pro 152 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
- ZeroClamp system nulový upínací systém integrovaný do pevného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
- NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
- Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků
- Automatická výměnná stanice Pick-up, kterou je možné umístit z boku pracovního stolu pro uložení frézovacích hlav nebo nadrozměrných nástrojů
- Frézovací hlavy rozšíří technologické možnosti 3osého stroje o možnost obrábět z čela nebo z boční strany obrobku a to i pod úhlem
Technické parametry | |
|---|---|
X-, Y-, Z-pojezd | 3600 x 1000 x 1165 mm |
Rozdělení pracovního prostoru | 2 x 1465 mm |
Počet otáček | 8000 / 12000 ot/min |
Výkon vřetena | 50 kW |
Upínací kužel vřetena | SK50 / BT50 / HSK A100 |
Rychloposuvy os X-, Y-, Z- | 40 / 40 / 40 m/min |
Odměřovací systém | přímý |
Počet nástrojů | 40 / 192 (max.) |
Řídicí systém | Heidenhain / Sinumerik |
Upínací pracovní plocha | 4080 x 1000 mm |
Zatížení stolu | 5500 kg |
