Portálové obráběcí centrum „horní gantry“ VISION WIDE řada GS Portálové obráběcí centrum

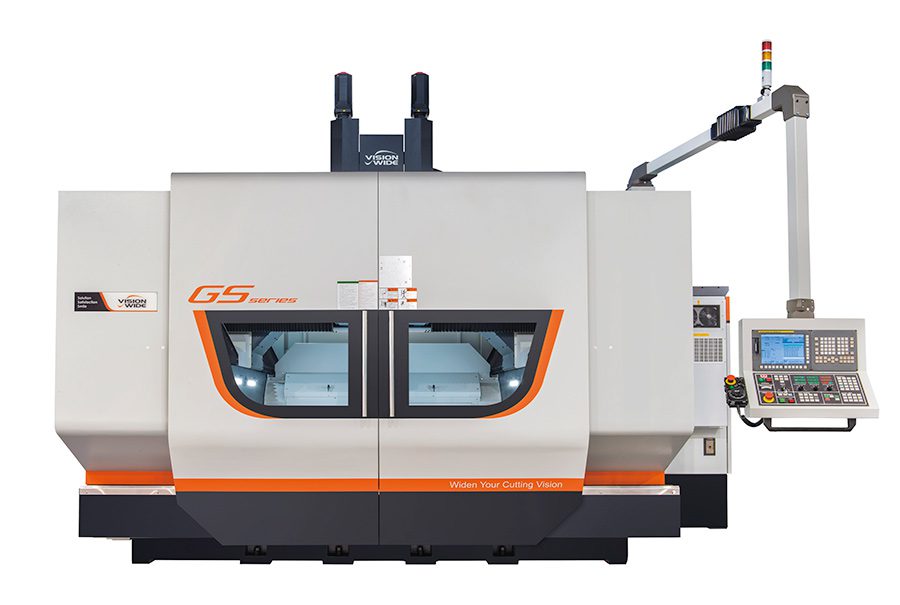

Portálové obráběcí centrum „horní gantry“ VISION WIDE řada GS

Vysokorychlostní 3osé CNC centrum v provedení horní gantry

Portálové obráběcí centrum řady GS je díky své konstrukci vhodné do omezených pracovních prostor, koncepce pracovního stolů a portálů z jednoho dílu poskytuje stabilní a rychlý výkon, což splňuje požadavky na přesné obrábění forem a obrobků z hliníku.

  • Rychloposuv 24 m/min, volitelně 30 m/min
  • Pracovní posuv 1 – 24000 mm/min
  • Zrychlení na osách 5 m/s2
  • Přímý pohon vřetena „direct drive“ pro 10000 a 12000 ot/min
  • Vestavěné vřeteno „build in drive“ pro 10000 až 28000 ot/min
  • Nízká výška stolu, uzavřený pracovní prostor, široké vstupní dveře a ergonomické uspořádání pro snadnou obsluhu
  • Malý zástavbový prostor
  • Řídicí systémy Heidenhein, Siemens, Fanuc

Katalog ke stažení

Formát PDF

Technické parametry

GS-1220
GS-1620
GS-2020
GS-2520
GS-3020
Osa X
mm
1200
1600
2000
2500
3000
Osa Y
mm
2000
2000
2000
2000
2000
Osa Z
mm
800 (1000)
800 (1000)
800 (1000)
800 (1000)
800 (1000)
Vzdálenost mezi sloupy
mm
2600
2600
2600
2600
2600
Pracovní plocha stolu
mm
1200 x 2000
1600 x 2000
2000 x 2000
2500 x 2000
3000 x 2000
T drážky
mm
22 x 11 x 200
22 x 11 x 200
22 x 11 x 200
22 x 11 x 200
22 x 11 x 200
Max. zatížení
kg/m2
3000
3000
3000
3000
3000
Základní výkon vřetena (S1/S6)*
kW
15/18,5
15/18,5
15/18,5
15/18,5
15/18,5
Počet otáček* (přímý pohon vřetene)
ot/min
15000
15000
15000
15000
15000
Krouticí moment (S1/S6)
Nm
92/102
92/102
92/102
92/102
92/102
Pracovní posuv
mm/min
1 – 24000
1 – 24000
1 – 24000
1 – 24000
1 – 24000
Rychloposuv
m/min
24 (30)
24 (30)
24 (30)
24 (30)
24 (30)
Kapacita zásobníku
ks
20 (32)
20 (32)
20 (32)
20 (32)
20 (32)

*Výkonnější modely na vyžádání

Video

Fotogalerie

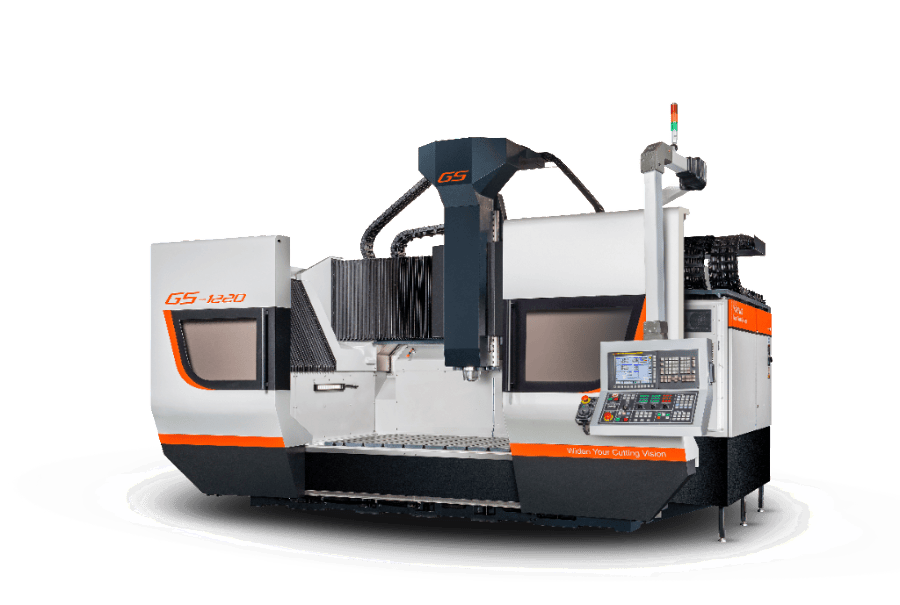

GS_1

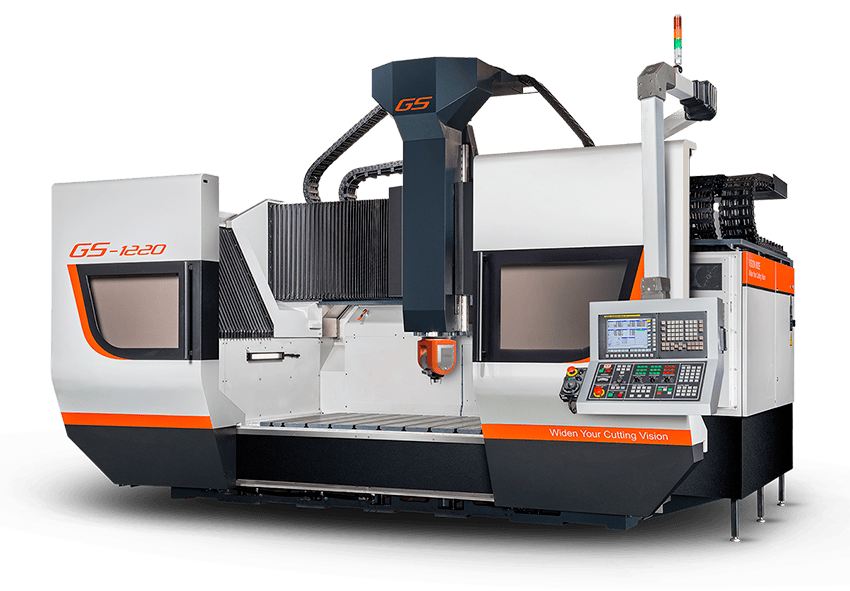

GS-rada-vw-01

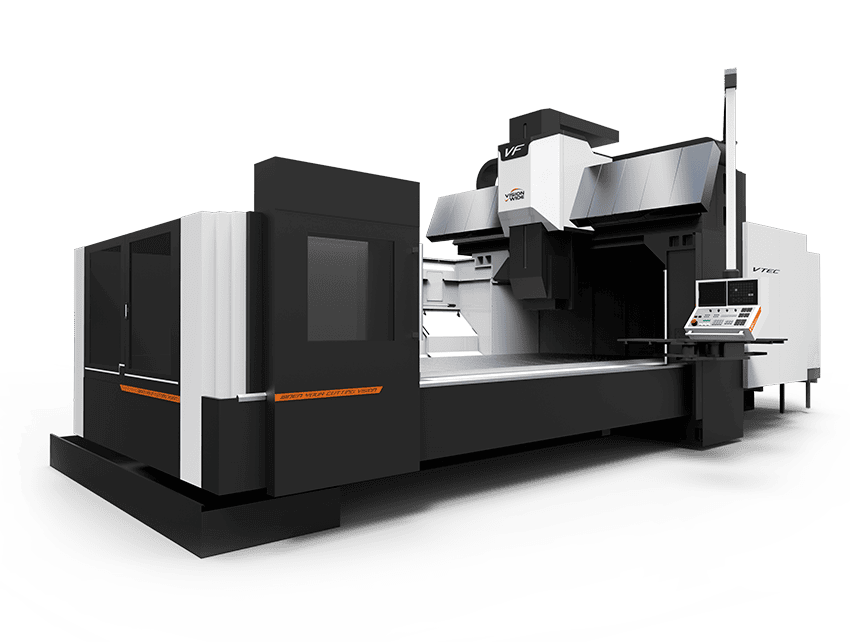

    Portálové obráběcí centrum s posuvným stolem VISION WIDE řada VF Portálové obráběcí centrum

    Portálové obráběcí centrum s posuvným stolem VISION WIDE řada VF

    Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

    Stroj VF je tříosé CNC portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Na všech lineárních osách je kluzné vedení, které maximálně utlumí vzniklé vibrace při obrábění. Stroj je vhodný pro silové obrábění.

    • 5stranné obrábění s použitím hlav
    • Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
    • Automatická výměna nástrojů
    • Osa X od 3200 do 5200 mm
    • Osa Y 2300 / 2600 mm
    • Osa Z 920 / 1020 mm
    • Speciální šikmá konstrukce příčníku a saní pro vřeteník zvyšuje tuhost stroje
    • Stojany o rozměru 452 x 1000 mm
    • Řídicí systémy Heidenhein, Siemens, Fanuc

    Katalog ke stažení

    Formát PDF

    Technické parametry

    VF-3000
    VF-4000
    VF-5000
    VF-3026
    VF-4026
    VF-5026
    Osa X (kluzné vedení)
    mm
    3200
    4200
    5200
    3200
    4200
    5200
    Osa Y (kluzné vedení)
    mm
    2300
    2300
    2300
    2600
    2600
    2600
    Osa Z (kluzné vedení)
    mm
    920 (1020)
    920 (1020)
    920 (1020)
    920 (1020)
    920 (1020)
    920 (1020)
    Pracovní plocha stolu
    mm
    3200 x 2050
    4200 x 2050
    5200 x 2050
    3200 x 2050
    4200 x 2050
    5200 x 2050
    Max. zatížení
    kg
    11000
    13000
    15000
    11000
    13000
    15000
    Základní výkon vřetena (S1/S6 30 min)*
    kW
    18,5/22 (22/26) (30/37)
    18,5/22 (22/26) (30/37)
    18,5/22 (22/26) (30/37)
    18,5/22 (22/26) (30/37)
    18,5/22 (22/26) (30/37)
    18,5/22 (22/26) (30/37)
    Počet otáček* (kluzné vedení, dvoustupňová převodovka)
    ot/min
    4000 (6000)
    4000 (6000)
    4000 (6000)
    4000 (6000)
    4000 (6000)
    4000 (6000)
    Počet otáček* (kluzné vedení, převod řemenem)
    ot/min
    (8000/10000)
    (8000/10000)
    (8000/10000)
    (8000/10000)
    (8000/10000)
    (8000/10000)
    Pracovní posuv
    mm/min
    1 – 7000
    1 – 7000
    1 – 7000
    1 – 7000
    1 – 7000
    1 – 7000
    Rychloposuv v ose X
    m/min
    12
    10
    10
    12
    10
    10
    Rychloposuv v ose Y
    m/min
    12
    12
    12
    12
    12
    12
    Rychloposuv v ose Z
    m/min
    12
    12
    12
    12
    12
    12

    *Výkonnější modely na vyžádání

    Video

    Fotogalerie

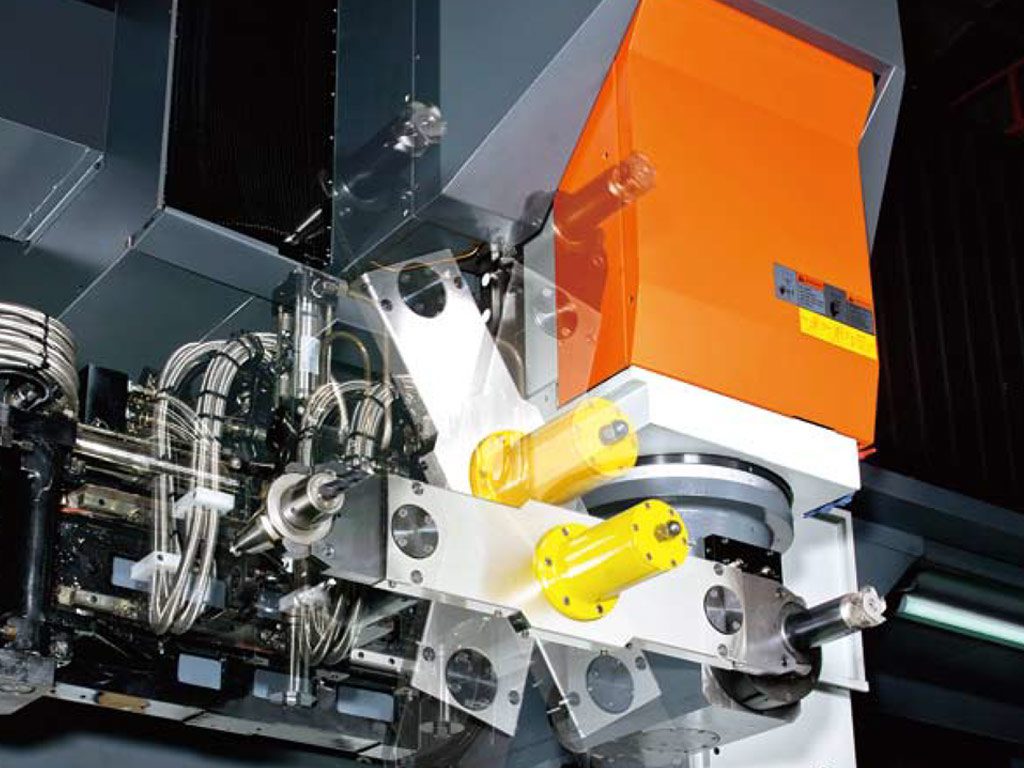

    nf-03

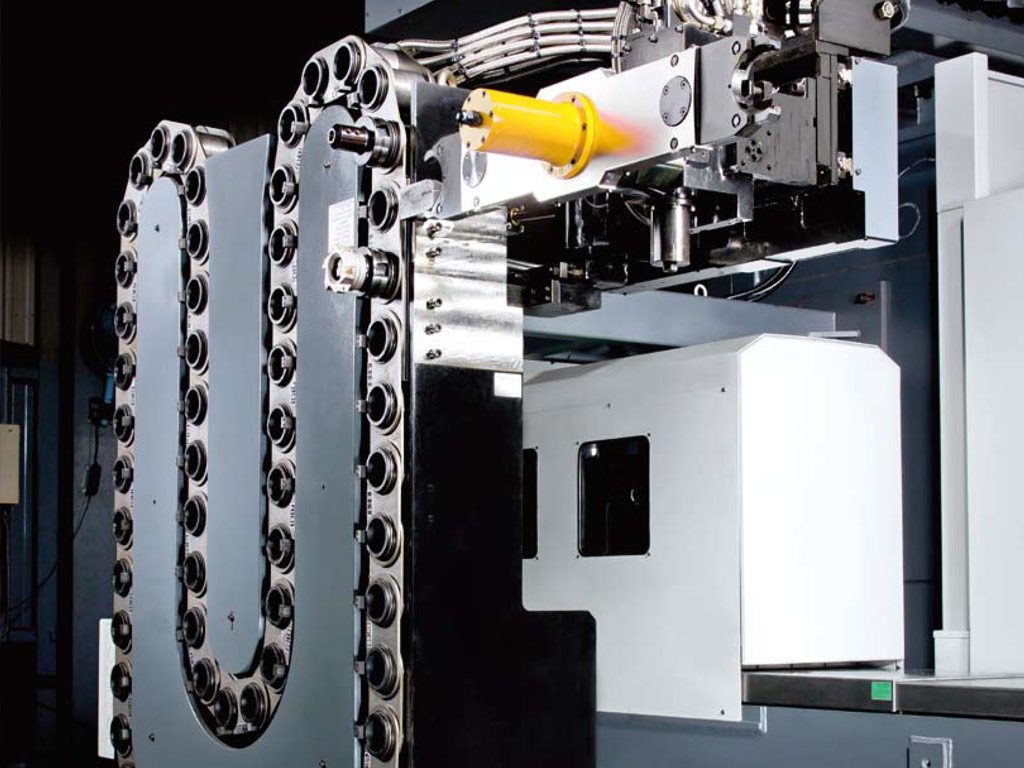

    nf-01

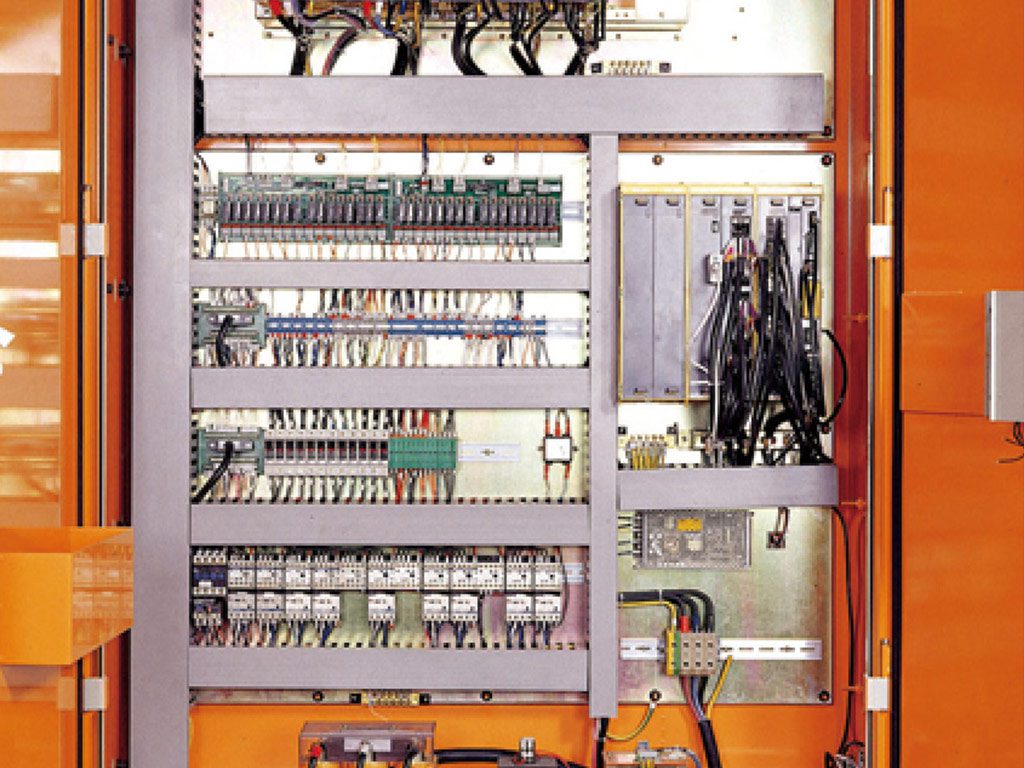

    sf-12

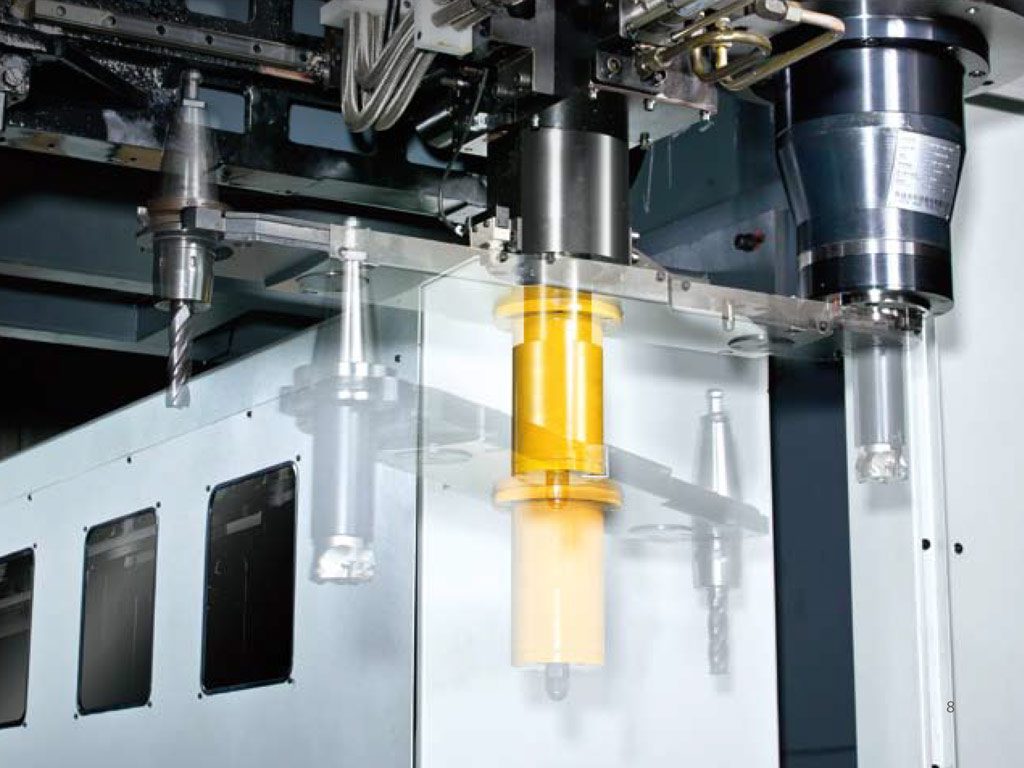

    nf-02
    sf-08
    nf-03

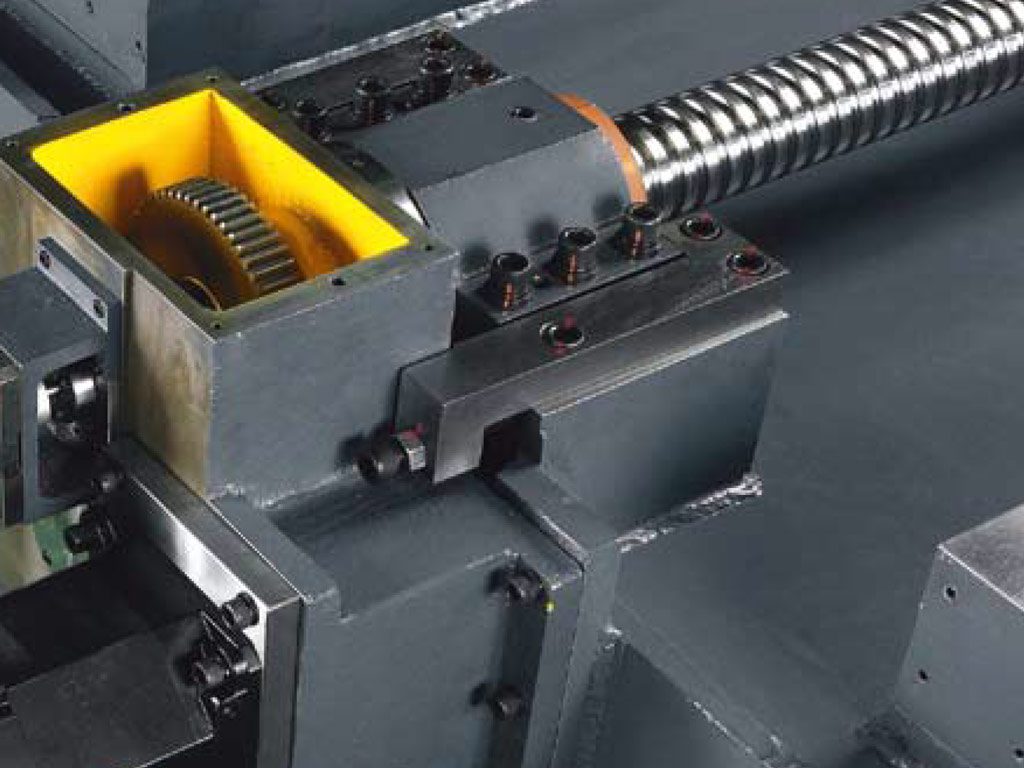

    nf-04
    sf-13

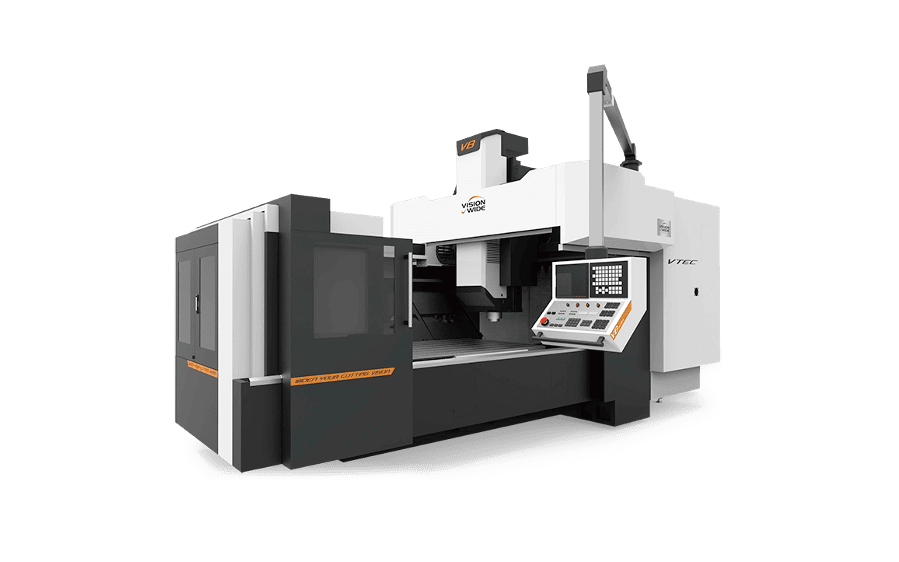

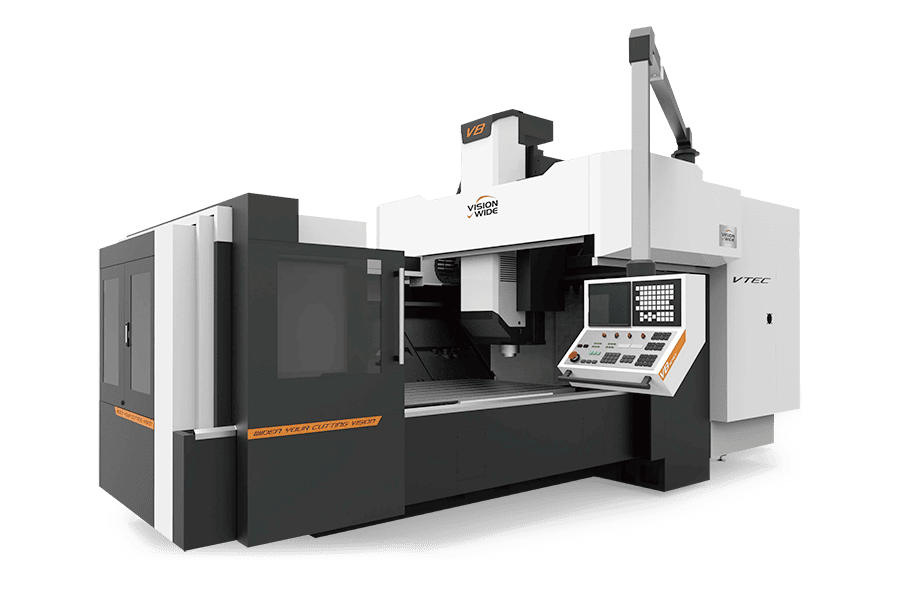

      Portálové obráběcí centrum s posuvným stolem VISION WIDE řada VB Portálové obráběcí centrum

      Portálové obráběcí centrum s posuvným stolem VISION WIDE řada VB

      Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

      Stroj VB je tříosé CNC portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Na všech lineárních osách je kluzné vedení, které maximálně utlumí vzniklé vibrace při obrábění. Stroj je vhodný pro silové obrábění.

      • 5stranné obrábění s použitím hlav
      • automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
      • automatická výměna nástrojů
      • Osa X od 2000 do 4100 mm
      • Osa Y 1600 / 2000 mm
      • Osa Z 800 – 1020 mm
      • Řídicí systémy Heidenhein, Siemens, Fanuc

      Katalog ke stažení

      Formát PDF

      Technické parametry

      VB-2016
      VB-2516
      VB-3016
      VB-2020
      VB-2520
      VB-3020
      VB-4020
      Osa X (kluzné vedení)
      mm
      2000
      2500
      3100
      2000
      2500
      3100
      4100
      Osa Y (kluzné vedení)
      mm
      1600
      1600
      1600
      2000
      2000
      2000
      2000
      Osa Z (kluzné vedení)
      mm
      800 (1020)
      800 (1020)
      800 (1020)
      800 (1020)
      800 (1020)
      800 (1020)
      800 (1020)
      Pracovní plocha stolu
      mm
      2000 x 1300
      2500 x 1300
      3100 x 1300
      2000 x 1700
      2500 x 1700
      3100 x 1700
      4100 x 1700
      Max. zatížení
      kg
      8000
      9000
      10000
      9000
      10000
      11000
      12000
      Základní výkon vřetena (S1/S6 30 min)*
      kW
      18,5/22 (22/26) (30/37)
      18,5/22 (22/26) (30/37)
      18,5/22 (22/26) (30/37)
      18,5/22 (22/26) (30/37)
      18,5/22 (22/26) (30/37)
      18,5/22 (22/26) (30/37)
      18,5/22 (22/26) (30/37)
      Počet otáček* (kluzné vedení, dvoustupňová převodovka)
      ot/min
      4000 (6000)
      4000 (6000)
      4000 (6000)
      4000 (6000)
      4000 (6000)
      4000 (6000)
      4000 (6000)
      Počet otáček* (kluzné vedení, převod řemenem)
      ot/min
      (8000/10000)
      (8000/10000)
      (8000/10000)
      (8000/10000)
      (8000/10000)
      (8000/10000)
      (8000/10000)
      Pracovní posuv
      mm/min
      1 – 7000
      1 – 7000
      1 – 7000
      1 – 7000
      1 – 7000
      1 – 7000
      1 – 7000
      Rychloposuv v ose X
      m/min
      15
      15
      12
      15
      15
      12
      12
      Rychloposuv v ose Y
      m/min
      15
      15
      12
      15
      15
      12
      12
      Rychloposuv v ose Z
      m/min
      15
      15
      15
      15
      15
      15
      15

      *Výkonnější modely na vyžádání

      Video

      Fotogalerie

      nf-03
      nf-01
      sf-12

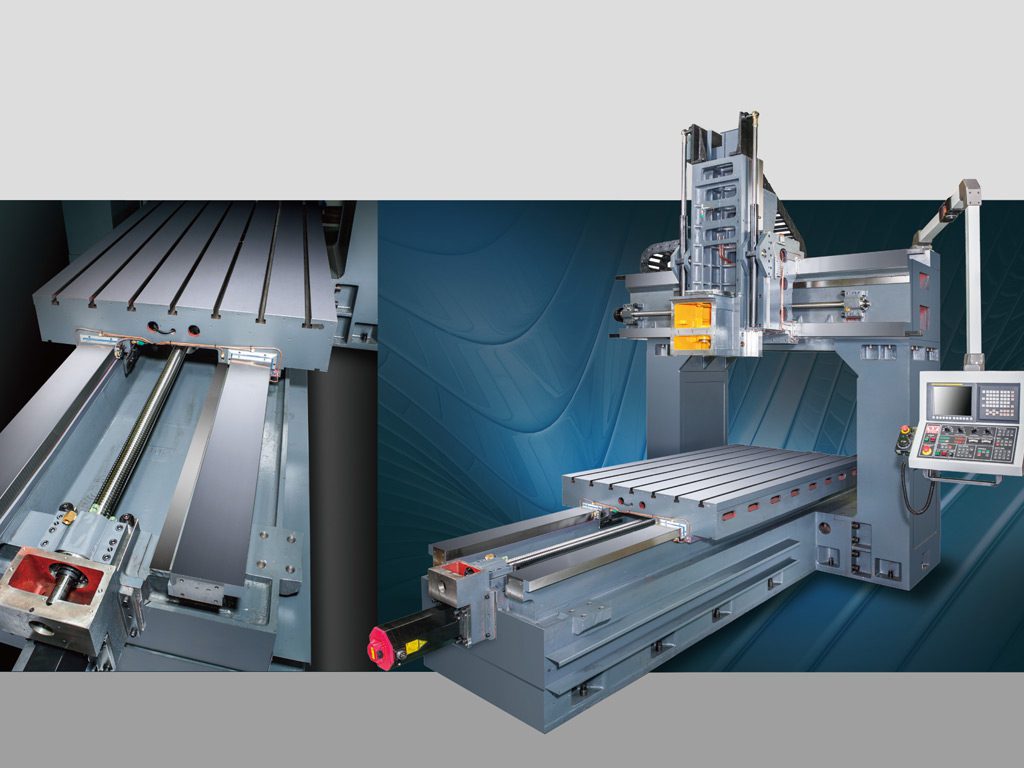

      01-VB
      sf-08

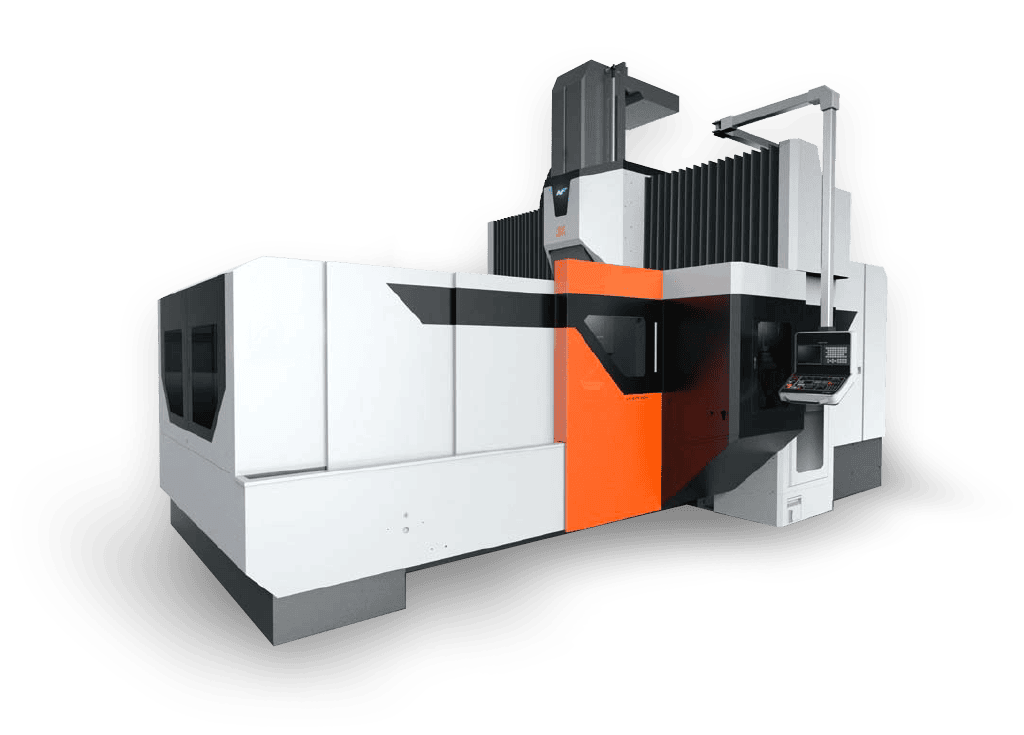

        Portálové obráběcí centrum s posuvným stolem VISION WIDE řada HF Portálové obráběcí centrum

        Portálové obráběcí centrum s posuvným stolem VISION WIDE řada HF

        Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

        Stroj HF je velké portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Stroj je v základu tříosý a v provedení s převodovkou (do 6000 ot/min) ho lze vybavit výměnnými hlavami, které zajistí pětistranné obrábění. V případě provedení vřeteníku s řemenovým pohonem mohou otáčky na vřeteni dosahovat až 10000 ot/min. Stroj HF splňuje vysoké nároky při obrábění povrchu forem, řezání hran, 3D obrábění forem a při přesném dokončení kontur. Při provedení s převodovkou se jedná o velice univerzální obráběcí centrum.

        • Plně automatické 5stranné obrábění
        • Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
        • Automatická výměna nástrojů
        • Osa X od 4200 do 6200 mm
        • Osa Y od 3500 do 4700 mm
        • Osa Z od 920 do 1400 mm
        • Řídicí systémy Heidenhein, Siemens, Fanuc

        Katalog ke stažení

        Formát PDF

        Technické parametry

        HF-4235/42
        HF-5235/42
        HF-6235/42
        HF-4240/47
        HF-5240/47
        HF-6240/47
        Osa X
        mm
        4200
        5200
        6200
        4200
        5200
        6200
        Osa Y
        mm
        3500/4200
        3500/4200
        3500/4200
        4000/4700
        4000/4700
        4000/4700
        Osa Z (kluzné vedení)
        mm
        920/(1020)
        920/(1020)
        920/(1020)
        920/(1020)
        920/(1020)
        920/(1020)
        Osa Z (lineární vedení)
        mm
        (1000, 1200, 1400)
        (1000, 1200, 1400)
        (1000, 1200, 1400)
        (1000, 1200, 1400)
        (1000, 1200, 1400)
        (1000, 1200, 1400)
        Pracovní plocha stolu
        mm
        4000 x 3000
        5000 x 3000
        6000 x 3000
        4000 x 3500
        5000 x 3500
        6000 x 3500
        Max. zatížení
        kg
        20000
        24000
        28000
        20000
        24000
        28000
        Základní výkon vřetena (S1/S6 30 min)*
        kW
        22/26 (30/37)
        22/26 (30/37)
        22/26 (30/37)
        22/26 (30/37)
        22/26 (30/37)
        22/26 (30/37)
        Počet otáček* (kluzné vedení, dvoustupňová převodovka
        ot/min
        4000 (6000)
        4000 (6000)
        4000 (6000)
        4000 (6000)
        4000 (6000)
        4000 (6000)
        Počet otáček* (kluzné vedení, převod řemenem
        ot/min
        8000 (10000)
        8000 (10000)
        8000 (10000)
        8000 (10000)
        8000 (10000)
        8000 (10000)
        Počet otáček* (lineární vedení, dvoustupňová převodovka)
        ot/min
        22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)
        22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)
        22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)
        22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)
        22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)
        22/26 kW: 4000 (6000) 30/37kW: (3000)/(5500)
        Počet otáček* (lineární vedení, převod řemenem)
        (10000)
        (10000)
        (10000)
        (10000)
        (10000)
        (10000)
        (10000)
        Pracovní posuv
        mm/min
        1 – 7000
        1 – 7000
        1 – 7000
        1 – 7000
        1 – 7000
        1 – 7000
        Rychloposuv v ose X
        m/min
        10
        10
        8
        10
        10
        8
        Rychloposuv v ose Y
        m/min
        10
        10
        10
        10
        10
        10
        Rychloposuv v ose Z
        m/min
        12
        12
        12
        12
        12
        12

        *Výkonnější modely na vyžádání

        Video

        Fotogalerie

        sf-01
        sf-08
        sf-13
        nf-04
        nf-03
        nf-02
        nf-01
        sf-12

          Portálové obráběcí centrum s posuvným stolem VISION WIDE řada NF Portálové obráběcí centrum

          Portálové obráběcí centrum s posuvným stolem VISION WIDE řada NF

          Portálové obráběcí centrum s posuvným stolem pro 3osé až 5stranné obrábění

          Stroj NF je velké portálové centrum s posuvným stolem a pevným portálovým stojanem. Konstrukce stroje je z odlitků. Stroj je v základu tříosý a v provedení s převodovkou (do 6000 ot/min) ho lze vybavit výměnnými hlavami, které zajistí pětistranné obrábění. V případě provedení vřeteníku s řemenovým pohonem mohou otáčky na vřeteni dosahovat až 10000 ot/min. Stroj NF splňuje vysoké nároky při obrábění povrchu forem, řezání hran, 3D obrábění forem a při přesném dokončení kontur. Při provedení s převodovkou se jedná o velice univerzální obráběcí centrum.

          • Plně automatické 5stranné obrábění
          • Automatická výměna hlav: 90° hlava / prodlužovací hlava / univerzální hlava
          • Automatická výměna nástrojů
          • Osa X od 2200 do 6200 mm
          • Osa Y od 2300 do 3900 mm
          • Osa Z od 920 do 1400 mm
          • Vertikální průchodnost pod příčníkem až 1535 mm
          • Řídicí systémy Heidenhein, Siemens, Fanuc

          Katalog ke stažení

          Formát PDF

          Technické parametry

          NF-2223
          NF-3223/30
          NF-4223/30
          NF-5220/30
          NF-6223/30
          NF-3232/39
          NF-4232/39
          NF-5232/39
          NF-6232/39
          Osa X
          mm
          2200
          3200
          4200
          5200
          6200
          3200
          4200
          5200
          6200
          Osa Y
          mm
          2300/3000
          2300/3000
          2300/3000
          2300/3000
          2300/3000
          3200/3900
          3200/3900
          3200/3900
          3200/3900
          Osa Z (kluzné vedení)
          mm
          920 (1020)
          920 (1020)
          920 (1020)
          920 (1020)
          920 (1020)
          920 (1020)
          920 (1020)
          920 (1020)
          920 (1020)
          Osa Z (lineární vedení)
          mm
          (1000, 1200, 1400)
          (1000, 1200, 1400)
          (1000, 1200, 1400)
          (1000, 1200, 1400)
          (1000, 1200, 1400)
          (1000, 1200, 1400)
          (1000, 1200, 1400)
          (1000, 1200, 1400)
          (1000, 1200, 1400)
          Pracovní plocha stolu
          mm
          2000 x 2500
          3000 x 2500
          4000 x 2500
          5000 x 2500
          6000 x 2500
          3000 x 2450
          4000 x 2450
          5000 x 2450
          6000 x 2450
          Max. zatížení
          kg
          9000
          13000
          16000
          20000
          22000
          13000
          16000
          20000
          22000
          Základní výkon vřetena (S1/S6 30 min)*
          kW
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          18,5/22 (22/26) (30/37)
          Počet otáček* (kluzné vedení, dvoustupňová převodovka
          ot/min
          4500 (6000)
          4500 (6000)
          4500 (6000)
          4500 (6000)
          4500 (6000)
          4500 (6000)
          4500 (6000)
          4500 (6000)
          4500 (6000)
          Počet otáček* (kluzné vedení, převod řemenem
          ot/min
          8000 (10000)
          8000 (10000)
          8000 (10000)
          8000 (10000)
          8000 (10000)
          8000 (10000)
          8000 (10000)
          8000 (10000)
          8000 (10000)
          Počet otáček* (lineární vedení, dvoustupňová převodovka)
          ot/min
          22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
          22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
          22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
          22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
          22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
          22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
          22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
          22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
          22/26 kW: 4000 (6000) 30/37kW: (3000/5500)
          Počet otáček* (lineární vedení, převod řemenem)
          ot/min
          (10000)
          (10000)
          (10000)
          (10000)
          (10000)
          (10000)
          (10000)
          (10000)
          (10000)
          Pracovní posuv
          mm/min
          1 – 10000
          1 – 10000
          1 – 10000
          1 – 10000
          1 – 10000
          1 – 10000
          1 – 10000
          1 – 10000
          1 – 10000
          Rychloposuv v ose X
          m/min
          24
          24
          18
          12,5
          10
          24
          18
          12,5
          10
          Rychloposuv v ose Y
          m/min
          20
          20/15
          20/15
          20/15
          20/15
          15/12
          15/12
          15/12
          15/12
          Rychloposuv v ose Z
          m/min
          15
          15
          15
          15
          15
          15
          15
          15
          15

          *Výkonnější modely na vyžádání

          Video

          Fotogalerie

          sf-01
          sf-08
          sf-13
          nf-04
          nf-03
          nf-02
          nf-01
          sf-12
