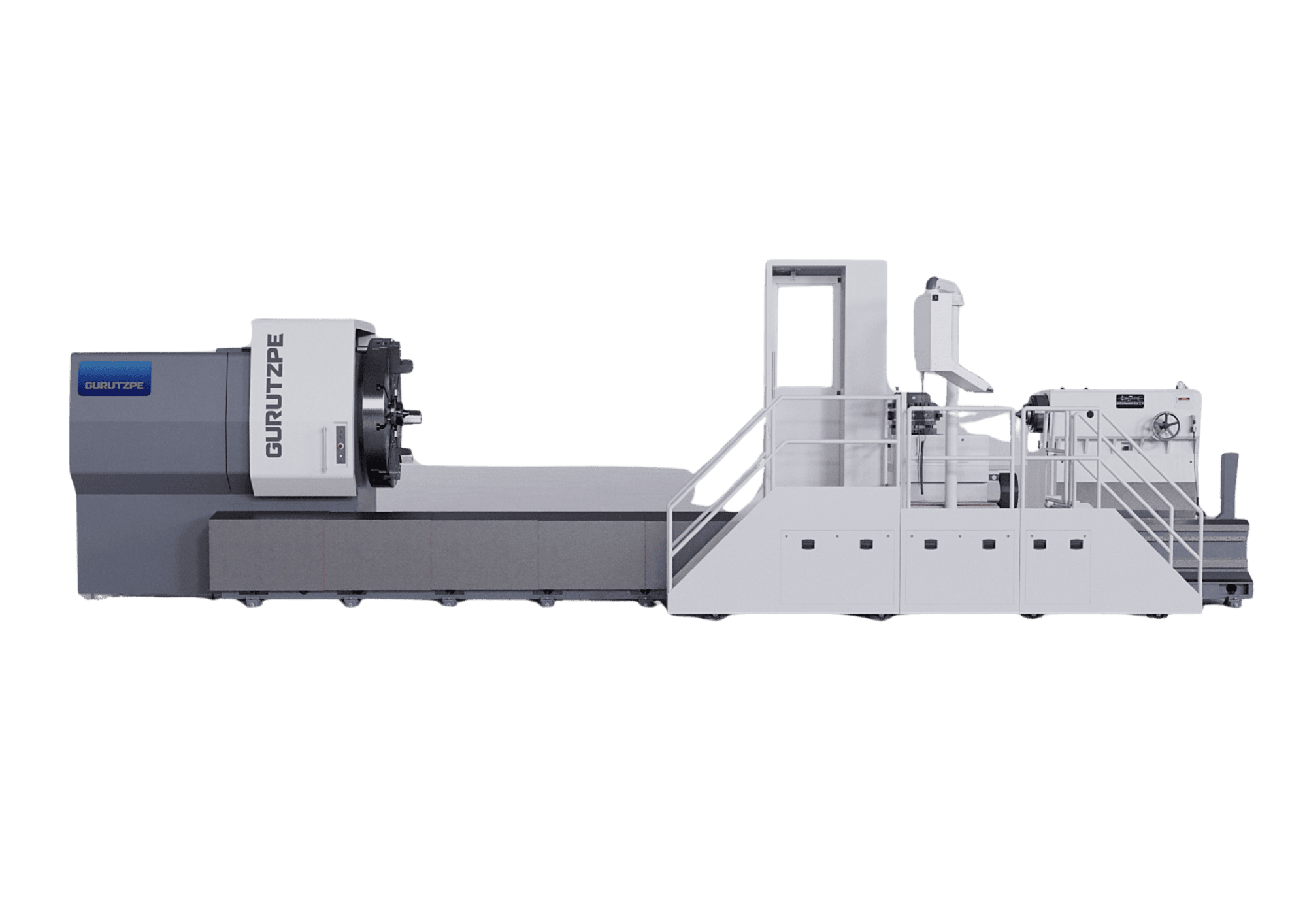

Horizontální CNC soustruh GURUTZPE řada GLH Horizontální CNC soustruh GURUTZPE

Horizontální CNC soustruh GURUTZPE řada GLH

Vynikající pro rozmanité obráběcí operace

Tyto soustruhy mají litinové lůžko z monobloku se 4 + 1 vedením a samostředicí dvojité vedení ve tvaru „V“. Kombinují flexibilitu (křížení suportu) s maximální tuhostí, přesností, odolností a vynikající ergonomií. Obsluha tak může celou dobu pohodlně a bezpečně dohlížet na proces obrábění. Díky těmto vlastnostem jsou soustruhy řady GLH vynikající pro rozmanité obráběcí operace, což umožňuje výrobu širokého spektra velkých dílů.

  • Rychlé nastavení stroje
  • Vysoká produktivita
  • Dobrý přístup k pracovnímu prostoru, bezpečný a ergonomický
  • Skvělá stabilita a vynikající tuhost stroje
  • Optimální odvod třísek
  • Stroje můžou být vybaveny frézovacími, brousícími, vyvrtávacími a dalšími jednotkami pro rozmanité možnosti obrábění

Technické parametry

GLH 25
GLH 25
GLH 25
GLH 30
GLH 30
GLH 30
Pracovní prostor
Točný průměr nad ložem
mm
2500
2500
2500
3000
3000
3000
Točný průměr nad suportem
mm
2100
2100
2100
2500
2500
2500
Točná délka
m
≤ 25
≤ 25
≤ 25
≤ 30
≤ 30
≤ 30
Hlavní motor
Výkon S1 / S2
kW
92/114
92/114
113/140
113/140
113/140
142/176
Krouticí moment S1 / S2
kNm
31,2/38,7
31,2/38,7
65/80
38,3/47,5
65/80
81,4/100
Otáčky
ot/min
0÷500
0÷500
0÷300
0÷500
0÷300
0÷250
Ukončení vřetena DIN 55026
A20
A28
A28
A28
A28
A28
Koník
Váha obrobku
t
30
40
60
40
60
90

Video

Fotogalerie

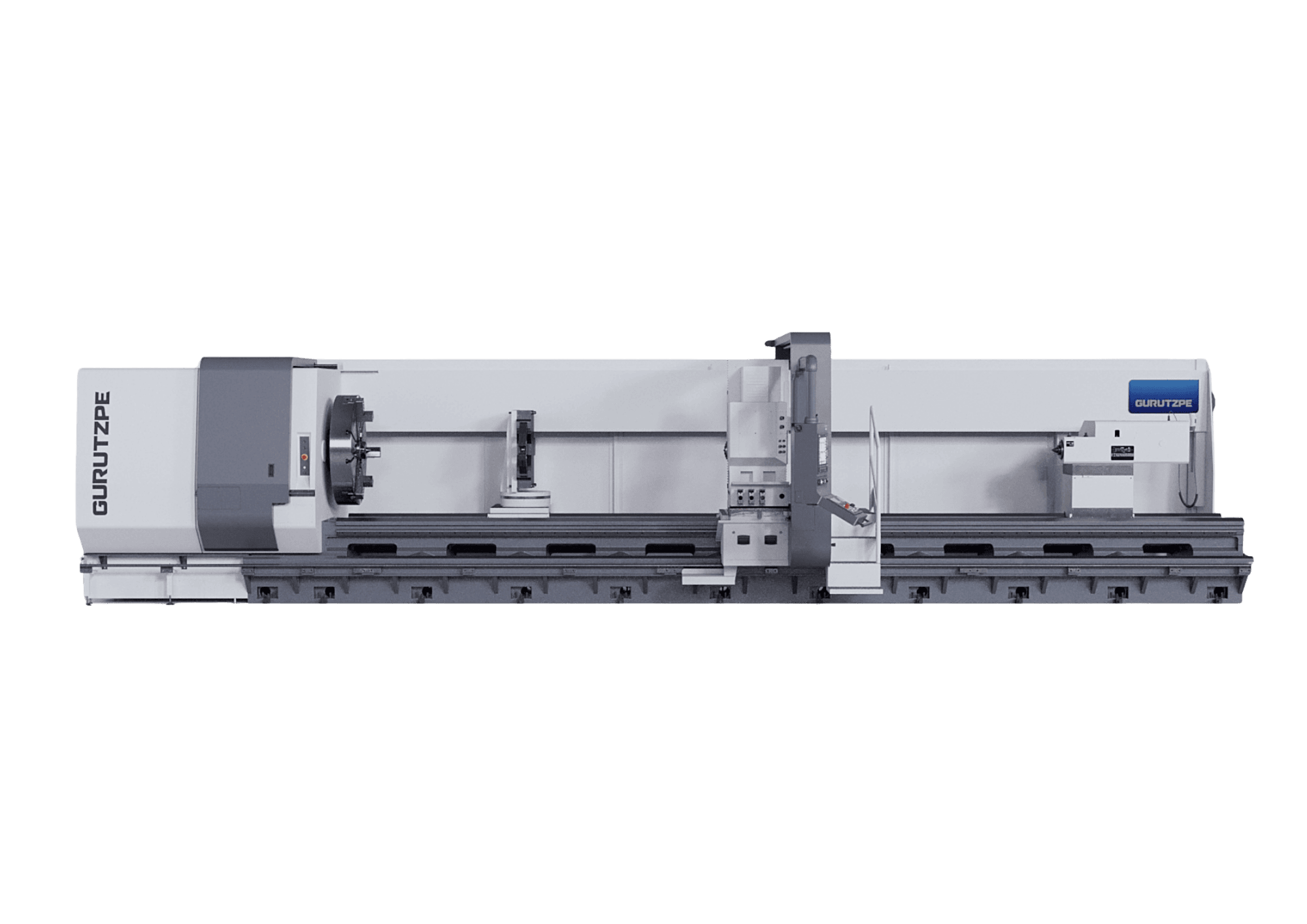

    Horizontální CNC soustruh GURUTZPE řada GLX Horizontální CNC soustruh GURUTZPE

    Horizontální CNC soustruh GURUTZPE řada GLX

    Multifunkční soustruh s frézováním, broušením, vrtáním, vyvrtáváním …

    Soustruhy řady GLX kombinují v jednom stroji inverzní technologii vedení typu „V“ s tradiční konfigurací posouvání. Stroj má 4 + 1 vedení ve dvou samostatných oblastech, jedno vedení pro suport nástrojů a druhý pro střed koníka a stabilní lunety. Stroj je tedy schopný obrábět kus na jedno upnutí, což umožňuje, aby suport s nástrojem pojížděl po loži bez přerušení soustružení. To vše vede k značné úspoře časů při výrobě součástek.

    • Vysoká produktivita, rychlé nastavení stroje
    • Skvělá stabilita a vynikající tlumení díky lité základně monobloku a samostředicímu dvojitému vedení ve tvaru „V“
    • Optimální odvod třísek
    • Velmi dobrá ergonomie a přístup pro obsluhu
    • Volitelné integrované krytování stroje, větší ochrana před odletujícími třískami
    • Stroje můžou být vybaveny osou Y pro obrábění nejsložitějších technologií

    Technické parametry

    GLX 13
    GLX 16
    GLX 20
    Pracovní prostor
    Točný průměr nad ložem
    mm
    1300
    1600
    2000
    Točný průměr nad suportem
    mm
    1000
    1300
    1700
    Točná délka
    m
    ≤ 15
    ≤ 15
    ≤ 20
    Hlavní motor
    Výkon S1 / S2
    kW
    28/34 [39/48]
    39/48 [51/65]
    71/88 [92/114]
    Krouticí moment S1 / S2
    kNm
    5,3/6,5 [7,4/9,2]
    11,2/13,7 [13,8/17,6]
    24,4/30,2 [31,2/38,7]
    Otáčky
    ot/min
    0÷1000*
    0÷800*
    0÷500*
    Ukončení vřetena DIN 55026
    A11
    A15
    A20
    Vnitřní průměr vřetena
    mm
    110 [360]
    110 [550]
    110
    Koník
    Váha obrobku
    t
    ≤ 12
    ≤ 18
    ≤ 25

    *Maximální rychlost po dobu 10 minut. Maximální rychlost při nepřetržité rychlosti, 60% maximální rychlosti. V případě dalších požadavků se na nás obraťte.

    Video

    Fotogalerie

      Horizontální CNC soustruh GURUTZPE řada GL Horizontální CNC soustruh GURUTZPE

      Horizontální CNC soustruh GURUTZPE řada GL

      Maximální tuhost, přesnost a životnost

      Stroje řady GL mají litinové monoblokové lůžko, samostředicí dvojité vedení ve tvaru „V“, indukčně kalené, a také třetí podpůrné vedení. Díky tomu může tento stroj nabídnout maximální tuhost, přesnost a životnost.

      • Jednoduchá koncepce horizontálního soustruhu = velká spolehlivost
      • Skvělá stabilita a vynikající tlumení díky lité základně monobloku a samostředicímu dvojitému vedení ve tvaru „V“
      • Optimální odvod třísek
      • Velmi dobrá ergonomie a přístup pro obsluhu
      • Volitelné integrované krytování stroje, větší ochrana před odletujícími třískami
      • Stroje mohou být vybaveny osou Y pro obrábění nejsložitějších technologií
      • Volitelná motorizace vřetena pro další operace obrábění: frézování, vrtání, …
      • Integrované měření (volitelné)

      Technické parametry

      GL 10
      GL 13
      GL 16
      GL 20
      Pracovní prostor
      Točný průměr nad ložem
      mm
      1000
      1300
      1600
      2000
      Točný průměr nad suportem
      mm
      700
      1000
      1300
      1600
      Točná délka
      m
      ≤ 3
      ≤ 8
      ≤ 15
      ≤ 15
      Hlavní motor
      Výkon S1 / S2
      kW
      22/28 [28/34]
      28/34 [39/48]
      39/48 [51/65]
      71/88 [92/114]
      Krouticí moment S1 / S2
      kNm
      2,7/3,3 [3,4/4,2]
      5,3/6,5 [7,4/9,2]
      11,2/13,7 [13,8/17,6]
      24,4/30,2 [31,2/38,7]
      Otáčky
      ot/min
      0÷1400*
      0÷1000*
      0÷800*
      0÷500*
      Ukončení vřetena DIN 55026
      A11
      A11
      A15
      A20
      Vnitřní průměr vřetena
      mm
      130
      110 [360]
      110 [550]
      110
      Koník
      Váha obrobku
      t
      5
      6/10/12
      6/10/15/18
      15/20/25

      *Maximální rychlost po dobu 10 minut. Maximální rychlost při nepřetržité rychlosti, 60% maximální rychlosti. V případě dalších požadavků se na nás obraťte.

      Video

      Fotogalerie

        Vertikální obráběcí centrum UNISING řada UNIPRO5-L Vertikální obráběcí centrum UNISIGN

        Vertikální obráběcí centrum UNISING řada UNIPRO5-L

        Vysocerychlostní a výkonné 3 nebo 4osé vertikální obráběcí centrum

        UNIPRO5-L kombinuje schopnost výkonového obrábění s vysokou dynamikou stroje a zaručuje nejvyšší přesnosti obrábění. Zrychlení stroje je 8 m/s2! Standardní otáčky vřetene jsou 12000 ot/min, opčně lze nabídnout až 25000 ot/min. V kombinaci s pracovním prostorem o délce až 6000 mm je tento stroj vhodný pro opracování všech typů materiálů při minimálním počtu upnutí. Hodí se zejména do leteckého průmyslu (například opracování částí křídel).

        Technické parametry
        X (mm)
        2000 / 6000
        Y (mm)
        600 / 800
        Z (mm)
        500
        Pracovní posuv X / Y /Z (m/min)
        60 / 60 / 60
        Výkon motoru ve vřeteníku (kW)
        36 / 58 / 100
        Otáčky vřetene (min-1)
        12000 / 16000 / 25000
        Krouticí moment na vřeteníku – 2stupňová převodovka (Nm)
        180 / 135 / 90
        Upínací kužel
        HSK63A / ISO40
        Zásobník nástrojů (počet nástrojů)
        79 / 179 (Y = 600), 57 / 157 (Y = 800)

        Video

        Fotogalerie

          Vertikální obráběcí centrum UNISING řada UNIVERS6000 Vertikální obráběcí centrum UNISIGN

          Vertikální obráběcí centrum UNISING řada UNIVERS6000

          Výkonné kompaktní 3 nebo 4osé vertikální CNC obráběcí centrum s přesuvným stojanem a pevným stolem, čímž je zajištěn flexibilní pracovní prostor

          UNIVERS6000 získal pověst velmi flexibilního a spolehlivého obráběcího centra a našel uplatnění v mnoha aplikacích. Ke stroji lze dodat výměnou úhlovou hlavu, která má stejné parametry jako hlavní vřeteník a zvyšuje technologické využití stroje.

          Technické parametry
          X (mm)
          3000 – 8000
          Y (mm)
          825 / 1000
          Z (mm)
          600
          Pracovní posuv X / Y /Z (m/min)
          32 / 32 / 32
          Výkon motoru ve vřeteníku (kW)
          26,5 / 36
          Otáčky vřetene (min-1)
          6000
          Krouticí moment na vřeteníku – 2stupňová převodovka (Nm)
          650 / 1000
          Upínací kužel
          HSK100A / ISO50
          Zásobník nástrojů (počet nástrojů)
          52 – 132
