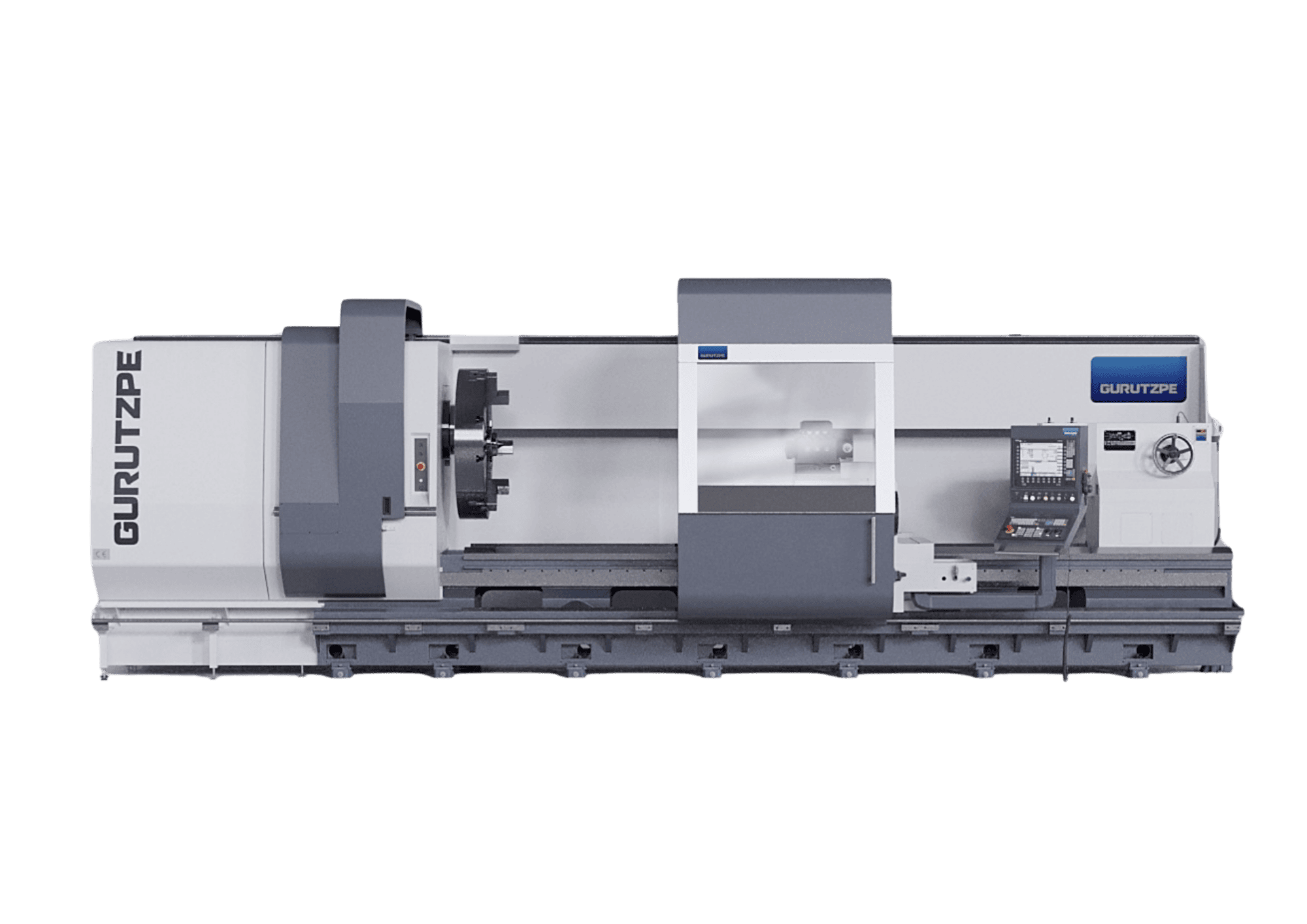

Horizontální CNC soustruh GURUTZPE řada GL
Maximální tuhost, přesnost a životnost
Stroje řady GL mají litinové monoblokové lůžko, samostředicí dvojité vedení ve tvaru „V“, indukčně kalené, a také třetí podpůrné vedení. Díky tomu může tento stroj nabídnout maximální tuhost, přesnost a životnost.
- Jednoduchá koncepce horizontálního soustruhu = velká spolehlivost
- Skvělá stabilita a vynikající tlumení díky lité základně monobloku a samostředicímu dvojitému vedení ve tvaru „V“
- Optimální odvod třísek
- Velmi dobrá ergonomie a přístup pro obsluhu
- Volitelné integrované krytování stroje, větší ochrana před odletujícími třískami
- Stroje mohou být vybaveny osou Y pro obrábění nejsložitějších technologií
- Volitelná motorizace vřetena pro další operace obrábění: frézování, vrtání, …
- Integrované měření (volitelné)
Technické parametry
GL 10 | GL 13 | GL 16 | GL 20 | ||
---|---|---|---|---|---|
Pracovní prostor | |||||
Točný průměr nad ložem | mm | 1000 | 1300 | 1600 | 2000 |
Točný průměr nad suportem | mm | 700 | 1000 | 1300 | 1600 |
Točná délka | m | ≤ 3 | ≤ 8 | ≤ 15 | ≤ 15 |
Hlavní motor | |||||
Výkon S1 / S2 | kW | 22/28 [28/34] | 28/34 [39/48] | 39/48 [51/65] | 71/88 [92/114] |
Krouticí moment S1 / S2 | kNm | 2,7/3,3 [3,4/4,2] | 5,3/6,5 [7,4/9,2] | 11,2/13,7 [13,8/17,6] | 24,4/30,2 [31,2/38,7] |
Otáčky | ot/min | 0÷1400* | 0÷1000* | 0÷800* | 0÷500* |
Ukončení vřetena DIN 55026 | A11 | A11 | A15 | A20 | |
Vnitřní průměr vřetena | mm | 130 | 110 [360] | 110 [550] | 110 |
Koník | |||||
Váha obrobku | t | 5 | 6/10/12 | 6/10/15/18 | 15/20/25 |
*Maximální rychlost po dobu 10 minut. Maximální rychlost při nepřetržité rychlosti, 60% maximální rychlosti. V případě dalších požadavků se na nás obraťte.
