Horizontální CNC soustruh GURUTZPE řada GHD Horizontální CNC soustruh GURUTZPE

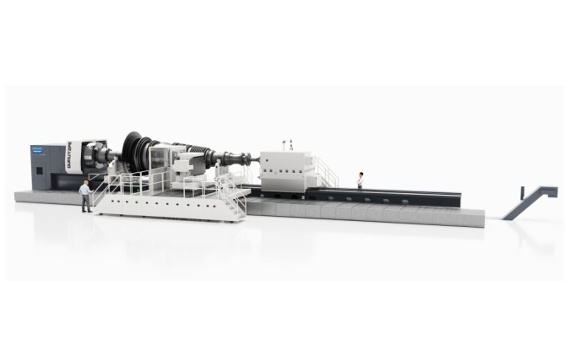

Horizontální CNC soustruh GURUTZPE řada GHD

Optimální řešení pro velké těžké díly

Soustruhy GURUTZPE s hydrostatickým vedením jsou založeny na architektuře dvojité litiny, indukčně kalené po celé své délce. Lože soustruhu se skládá ze systému hydrostatického vedení, podélného a příčného, využívajícího technologii hydrostatiky, která zaručuje nepřekonatelný výkon z hlediska tuhosti, tlumení, polohování a životnosti. Jedná se o nejznámější systém vedení pro těžké přesné stroje.

Vynikající tuhost umožňující bezkonkurenční přesnost obrábění i pro nejnáročnější technologie obrábění
Vysoká míra tlumení absorbuje kolísající zatížení z obrábění a tím zajišťuje větší přesnost
Minimální spotřeba energie díky zanedbatelné úrovni tření
Vyšší kvalita polohování díky hydrostatickému systému vedení a předejití fenoménu stick-slip
Nulové opotřebení systému vedení, a tím i nekonečná životnost, díky nulovému kontaktu mezi kluznými plochami (plynule regulovaný olejový film)
Velmi dobrý přístup ke všem částem stroje pro ergonomický provoz a údržbu
Možnost nasazení všech obráběcích modulů na suport (soustružení, frézování, broušení, vyvrtávání, automatická výměna nástrojů…)

Technické parametry

		GHD 30	GHD 30	GHD 30	GHD 40	GHD 40	GHD 40
Pracovní prostor
Točný průměr nad ložem	mm	3000	3000	3000	4000	4000	4000
Točný průměr nad suportem	mm	3000	3000	3000	4000	4000	4000
Točná délka	m	≤ 25	≤ 25	≤ 25	≤ 25	≤ 25	≤ 25
Hlavní motor
Výkon S1 / S2	kW	113/140	142/176	184/228	142/176	184/228	226/280
Krouticí moment S1 / S2	kNm	65/80	81/100	105/130	81/100	105/130	130/160
Otáčky	ot/min	0÷300	0÷250	0÷200	0÷250	0÷200	0÷200
Ukončení vřetena DIN 55026		speciální	speciální	speciální	speciální	speciální	speciální
Koník
Váha obrobku	t	60	90	130	90	130	200

Video

Fotogalerie

Horizontální CNC soustruh GURUTZPE řada GLH Horizontální CNC soustruh GURUTZPE

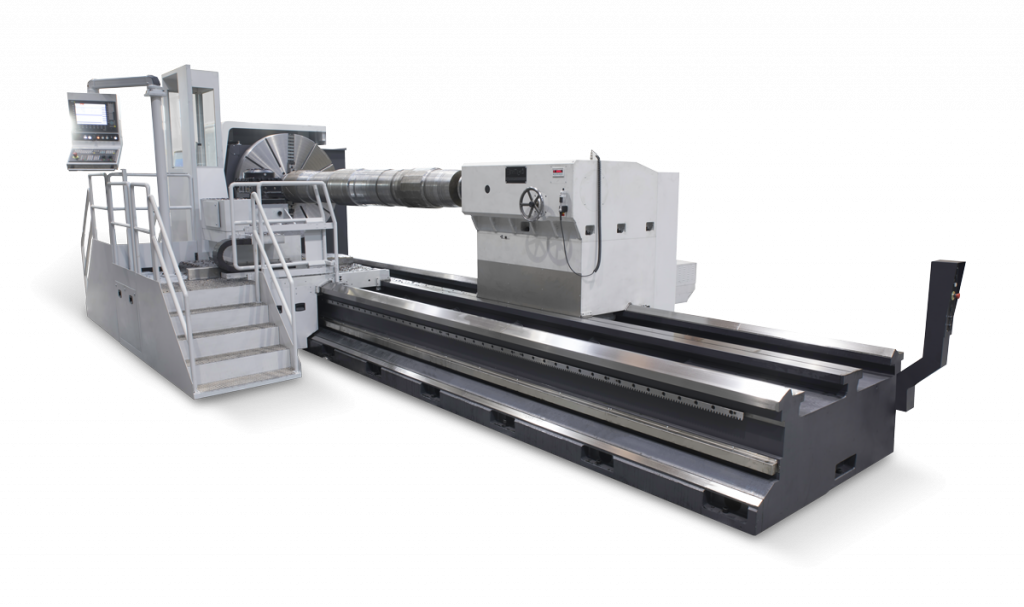

Horizontální CNC soustruh GURUTZPE řada GLH

Vynikající pro rozmanité obráběcí operace

Tyto soustruhy mají litinové lůžko z monobloku se 4 + 1 vedením a samostředicí dvojité vedení ve tvaru „V“. Kombinují flexibilitu (křížení suportu) s maximální tuhostí, přesností, odolností a vynikající ergonomií. Obsluha tak může celou dobu pohodlně a bezpečně dohlížet na proces obrábění. Díky těmto vlastnostem jsou soustruhy řady GLH vynikající pro rozmanité obráběcí operace, což umožňuje výrobu širokého spektra velkých dílů.

Rychlé nastavení stroje
Vysoká produktivita
Dobrý přístup k pracovnímu prostoru, bezpečný a ergonomický
Skvělá stabilita a vynikající tuhost stroje
Optimální odvod třísek
Stroje můžou být vybaveny frézovacími, brousícími, vyvrtávacími a dalšími jednotkami pro rozmanité možnosti obrábění

Technické parametry

		GLH 25	GLH 25	GLH 25	GLH 30	GLH 30	GLH 30
Pracovní prostor
Točný průměr nad ložem	mm	2500	2500	2500	3000	3000	3000
Točný průměr nad suportem	mm	2100	2100	2100	2500	2500	2500
Točná délka	m	≤ 25	≤ 25	≤ 25	≤ 30	≤ 30	≤ 30
Hlavní motor
Výkon S1 / S2	kW	92/114	92/114	113/140	113/140	113/140	142/176
Krouticí moment S1 / S2	kNm	31,2/38,7	31,2/38,7	65/80	38,3/47,5	65/80	81,4/100
Otáčky	ot/min	0÷500	0÷500	0÷300	0÷500	0÷300	0÷250
Ukončení vřetena DIN 55026		A20	A28	A28	A28	A28	A28
Koník
Váha obrobku	t	30	40	60	40	60	90

Video

Fotogalerie

Horizontální CNC soustruh GURUTZPE řada GLX Horizontální CNC soustruh GURUTZPE

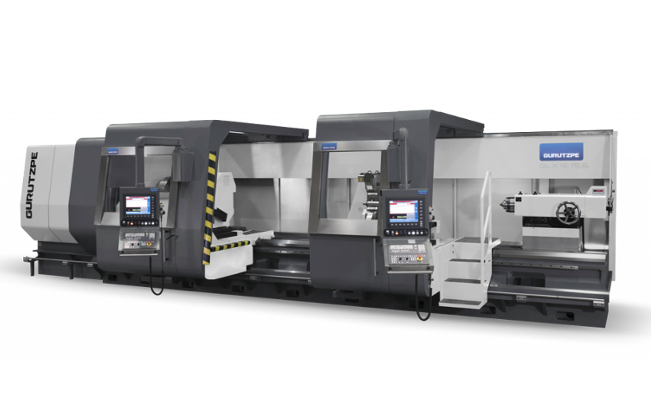

Horizontální CNC soustruh GURUTZPE řada GLX

Multifunkční soustruh s frézováním, broušením, vrtáním, vyvrtáváním …

Soustruhy řady GLX kombinují v jednom stroji inverzní technologii vedení typu „V“ s tradiční konfigurací posouvání. Stroj má 4 + 1 vedení ve dvou samostatných oblastech, jedno vedení pro suport nástrojů a druhý pro střed koníka a stabilní lunety. Stroj je tedy schopný obrábět kus na jedno upnutí, což umožňuje, aby suport s nástrojem pojížděl po loži bez přerušení soustružení. To vše vede k značné úspoře časů při výrobě součástek.

Vysoká produktivita, rychlé nastavení stroje
Skvělá stabilita a vynikající tlumení díky lité základně monobloku a samostředicímu dvojitému vedení ve tvaru „V“
Optimální odvod třísek
Velmi dobrá ergonomie a přístup pro obsluhu
Volitelné integrované krytování stroje, větší ochrana před odletujícími třískami
Stroje můžou být vybaveny osou Y pro obrábění nejsložitějších technologií

Technické parametry

		GLX 13	GLX 16	GLX 20
Pracovní prostor
Točný průměr nad ložem	mm	1300	1600	2000
Točný průměr nad suportem	mm	1000	1300	1700
Točná délka	m	≤ 15	≤ 15	≤ 20
Hlavní motor
Výkon S1 / S2	kW	28/34 [39/48]	39/48 [51/65]	71/88 [92/114]
Krouticí moment S1 / S2	kNm	5,3/6,5 [7,4/9,2]	11,2/13,7 [13,8/17,6]	24,4/30,2 [31,2/38,7]
Otáčky	ot/min	0÷1000*	0÷800*	0÷500*
Ukončení vřetena DIN 55026		A11	A15	A20
Vnitřní průměr vřetena	mm	110 [360]	110 [550]	110
Koník
Váha obrobku	t	≤ 12	≤ 18	≤ 25

*Maximální rychlost po dobu 10 minut. Maximální rychlost při nepřetržité rychlosti, 60% maximální rychlosti. V případě dalších požadavků se na nás obraťte.

Video

Fotogalerie

Horizontální CNC soustruh GURUTZPE řada GL Horizontální CNC soustruh GURUTZPE

Horizontální CNC soustruh GURUTZPE řada GL

Maximální tuhost, přesnost a životnost

Stroje řady GL mají litinové monoblokové lůžko, samostředicí dvojité vedení ve tvaru „V“, indukčně kalené, a také třetí podpůrné vedení. Díky tomu může tento stroj nabídnout maximální tuhost, přesnost a životnost.

Jednoduchá koncepce horizontálního soustruhu = velká spolehlivost
Skvělá stabilita a vynikající tlumení díky lité základně monobloku a samostředicímu dvojitému vedení ve tvaru „V“
Optimální odvod třísek
Velmi dobrá ergonomie a přístup pro obsluhu
Volitelné integrované krytování stroje, větší ochrana před odletujícími třískami
Stroje mohou být vybaveny osou Y pro obrábění nejsložitějších technologií
Volitelná motorizace vřetena pro další operace obrábění: frézování, vrtání, …
Integrované měření (volitelné)

Technické parametry

		GL 10	GL 13	GL 16	GL 20
Pracovní prostor
Točný průměr nad ložem	mm	1000	1300	1600	2000
Točný průměr nad suportem	mm	700	1000	1300	1600
Točná délka	m	≤ 3	≤ 8	≤ 15	≤ 15
Hlavní motor
Výkon S1 / S2	kW	22/28 [28/34]	28/34 [39/48]	39/48 [51/65]	71/88 [92/114]
Krouticí moment S1 / S2	kNm	2,7/3,3 [3,4/4,2]	5,3/6,5 [7,4/9,2]	11,2/13,7 [13,8/17,6]	24,4/30,2 [31,2/38,7]
Otáčky	ot/min	0÷1400*	0÷1000*	0÷800*	0÷500*
Ukončení vřetena DIN 55026		A11	A11	A15	A20
Vnitřní průměr vřetena	mm	130	110 [360]	110 [550]	110
Koník
Váha obrobku	t	5	6/10/12	6/10/15/18	15/20/25

*Maximální rychlost po dobu 10 minut. Maximální rychlost při nepřetržité rychlosti, 60% maximální rychlosti. V případě dalších požadavků se na nás obraťte.
