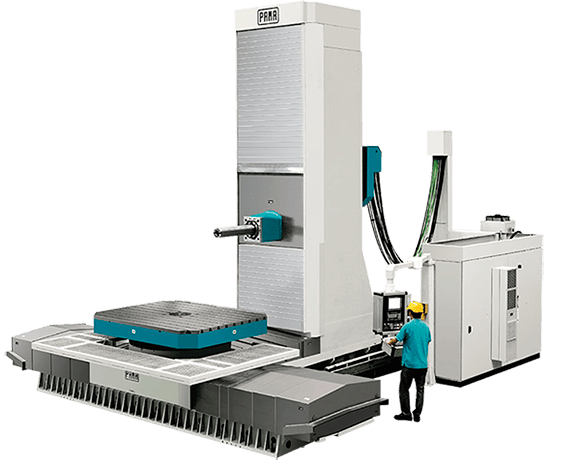

Vodorovná vyvrtávačka stolová PAMA řada SPEEDMAT
Stolové provedení vyvrtávacího a frézovacího centra Speedmat je ideálním řešením pro nejnáročnější obráběcí aplikace vyžadující přesné vyvrtávání a frézování. Speedmat CNC horizontální obráběcí centrum může být doplněno podle potřeb zákazníka širokou řadou zásobníků nástrojů a jiným příslušenstvím, které zajistí potřeby pro nejnáročnější aplikace v odvětvích jako jsou:
- letectví
- energetika
- těžební průmysl
- ropa & plyn
- všeobecné strojírenství
Řada Speedmat se skládá z šesti základních modelů s těmito parametry:
- průměr vyvrtávacího vřetena 130 – 160 mm
- velikost palet 1250 × 1250 mm – 2000 × 2500 mm
- max nosnost stolu 10000 – 25000 kg
- max točný průměr obrobku Ø 2600 – 4600 mm
Pracovní rozjezdy
2600/10 | 3000/10 | 3000/16 | 3800/16 | 3800/25 | 4600/25 | ||
|---|---|---|---|---|---|---|---|
X osa (stůl) | mm | 2600 | 3000 | 3000 | 3800 | 4000 | 5000 |
Y osa (vřeteník) | mm | 2000 / 2500 | 2000 / 2500 | 2000 / 2500 | 2000 / 3000 | 2000 / 3000 | 2000 / 3000 |
Z osa (stojan) | mm | 2300 / 2700 | 2300 / 2700 | 2300 / 2700 | 2700 | 2700 | 2700 |
W osa (vyvrtávací vřeteno) | mm | 800 | 800 | 800 | 800 | 800 | 800 |
Max. točný průměr | mm | 2600 | 3000 | 3000 | 3800 | 3800 | 4600 |
Stoly
2600/10 | 3000/10 | 3000/16 | 3800/16 | 3800/25 | 4600/25 | ||
|---|---|---|---|---|---|---|---|
Velikost stolu | mm | 1400 x 1600 | 1400 x 1600 | 1800 x 2200 | 1800 x 2200 | 2000 x 2500 | 2000 x 2500 |
Nosnost stolu | t | 10 | 10 | 16 | 16 | 25 | 25 |
Velikost palet | mm | 1250×1250 1250×1600 | 1250×1250 1250×1600 | 1600×1600 1600×2000 | 1600×1600 1600×2000 | 2000×2000 2000×2500 | 2000×2000 2000×2500 |
Nosnost palet | t | 8 | 8 | 12 | 12 | 20 | 20 |
Pracovní pojezdy
2600/10 | 3000/10 | 3000/16 | 3800/16 | 3800/25 | 4600/25 | ||
|---|---|---|---|---|---|---|---|
X osa rychloposuv / pracovní posuv | m/min | 25 | 25 | 25 | 25 | 20 | 20 |
Y, Z, W rychloposuv / pracovní posuv | m/min | 25 | 25 | 25 | 25 | 25 | 25 |
B osa pracovní posuv / rychloposuv | ot/min | 5 | 5 | 4 | 4 | 3 | 3 |
Vřeteník W130
2600/10 | 3000/10 | 3000/16 | 3800/16 | 3800/25 | 4600/25 | ||
|---|---|---|---|---|---|---|---|
Průměr vyvrtávacího vřetena | mm | 130 | 130 | 130 | 130 | 130 | 130 |
Max otáčky vřetena | ot/min | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
Počet převodů | 2 | 2 | 2 | 2 | 2 | 2 | |
Max. výkon vřetena S1 | kW | 37 | 37 | 37 | 37 | 37 | 37 |
Max. krouticí moment vřetena S1 | Nm | 1530 | 1530 | 1530 | 1530 | 1530 | 1530 |
Vřeteník W150 / W160
2600/10 | 3000/10 | 3000/16 | 3800/16 | 3800/25 | 4600/25 | ||
|---|---|---|---|---|---|---|---|
Průměr vyvrtávacího vřetena | mm | 150 / 160 | 150 / 160 | 150 / 160 | 150 / 160 | 150 / 160 | 150 / 160 |
Max. otáčky vřetena | ot/min | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Počet převodů | 2 | 2 | 2 | 2 | 2 | 2 | |
Max. výkon vřetena S1 | kW | 52 | 52 | 52 | 52 | 52 | 52 |
Max. krouticí moment vřetena S1 | Nm | 2396 | 2396 | 2396 | 2396 | 2396 | 2396 |
