Vodorovná ložová frézka MTE řada RT-V

Ideální řešení pro pětistranné obrábění velkých obrobků

Osvědčená řada RT, která má integrovaný otočný stůl posuvný v ose X, byla rozšířena o další, již sedmou, CNC osu. Stojan je posuvný v příčném směru ke stolu a defacto se jedná o konstrukční koncepci stroje T, kterou mají stolové horizontky oblíbené v ČR a na Slovensku.
V kombinaci s dvouosou obráběcí hlavou nabízí nejlepší řešení pro produktivní frézování velkých obrobků z pěti stran na jedno upnutí. Točný průměr obrobku může být až 4000 mm!
Veškeré konstrukční části stroje jsou z litiny. Stroj zaručuje vysokou tuhost a přesnost při obrábění i v hraničních pozicích.

Technické parametry

		RT-V
Pojezdy
Osa X (podélný)	mm	3000 /3500/4000
Osa Y (příčný)	mm	1500 / 1600
Osa Z (vertikální)	mm	1500 / 2000 / 2500
Stůl
Pracovní plocha otočného stolu posuvného v ose X (osa C)	mm	2000 x 2000 až 3000 x 3000
Max. zatížení	kg	15000 – 16000
Posuvy
Posuv stojanu – příčná osa V	mm/min	1000 – 3000
Ostatní data
Řídicí systém		Heidenhein / Siemens
Automatická výměna nástrojů (upínací kužel SK 50)	bar	40 – 120

Obráběcí automatické hlavy

		Univerzální dvouosá hlava AFK	Univerzální dvouosá hlava BFK	Univerzální dvouosá hlava SFK (pouze na Y = 1500 mm)
Indexace	stupeň	2,5 x 2,5 / 2,5 x 1,0	0,01 x 0,01	0,001 x 0,001
Motor	kW	32	32	32
Otáčky	ot/min	4000 / 6000	4000 / 6000	4000 / 6000
Krouticí moment	Nm	2060 / 1080	2060 / 1180	2060 / 1180

Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.

Video

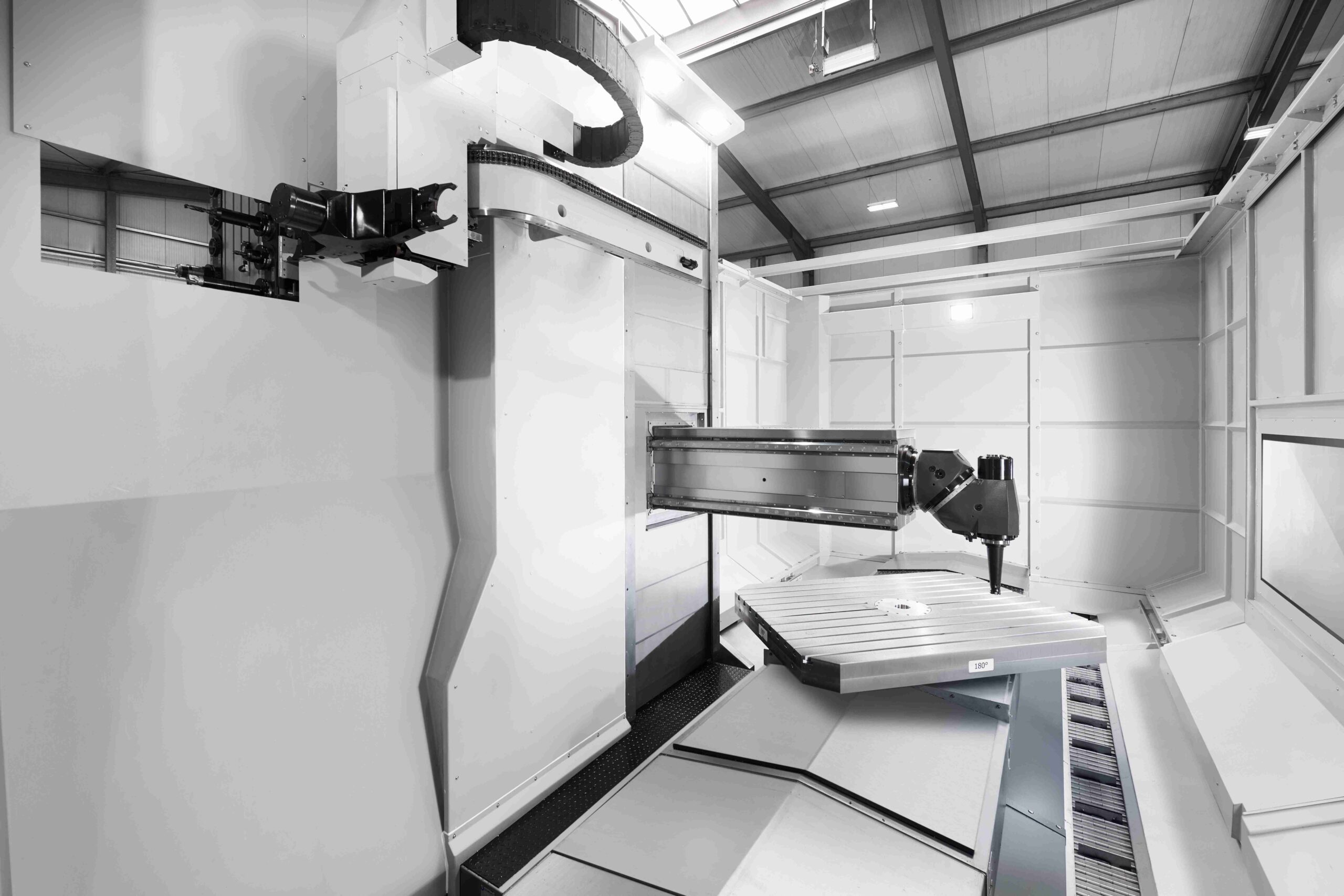

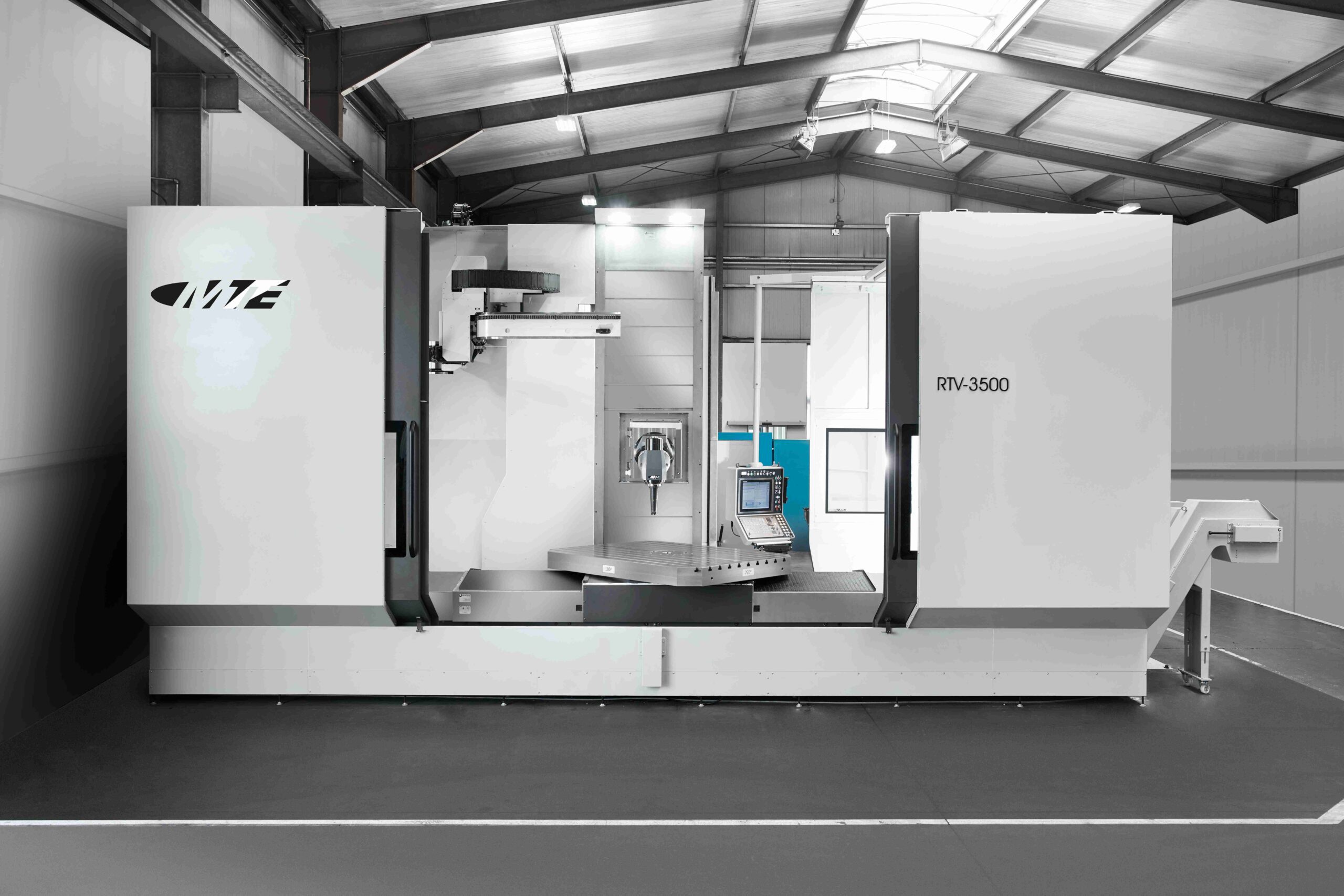

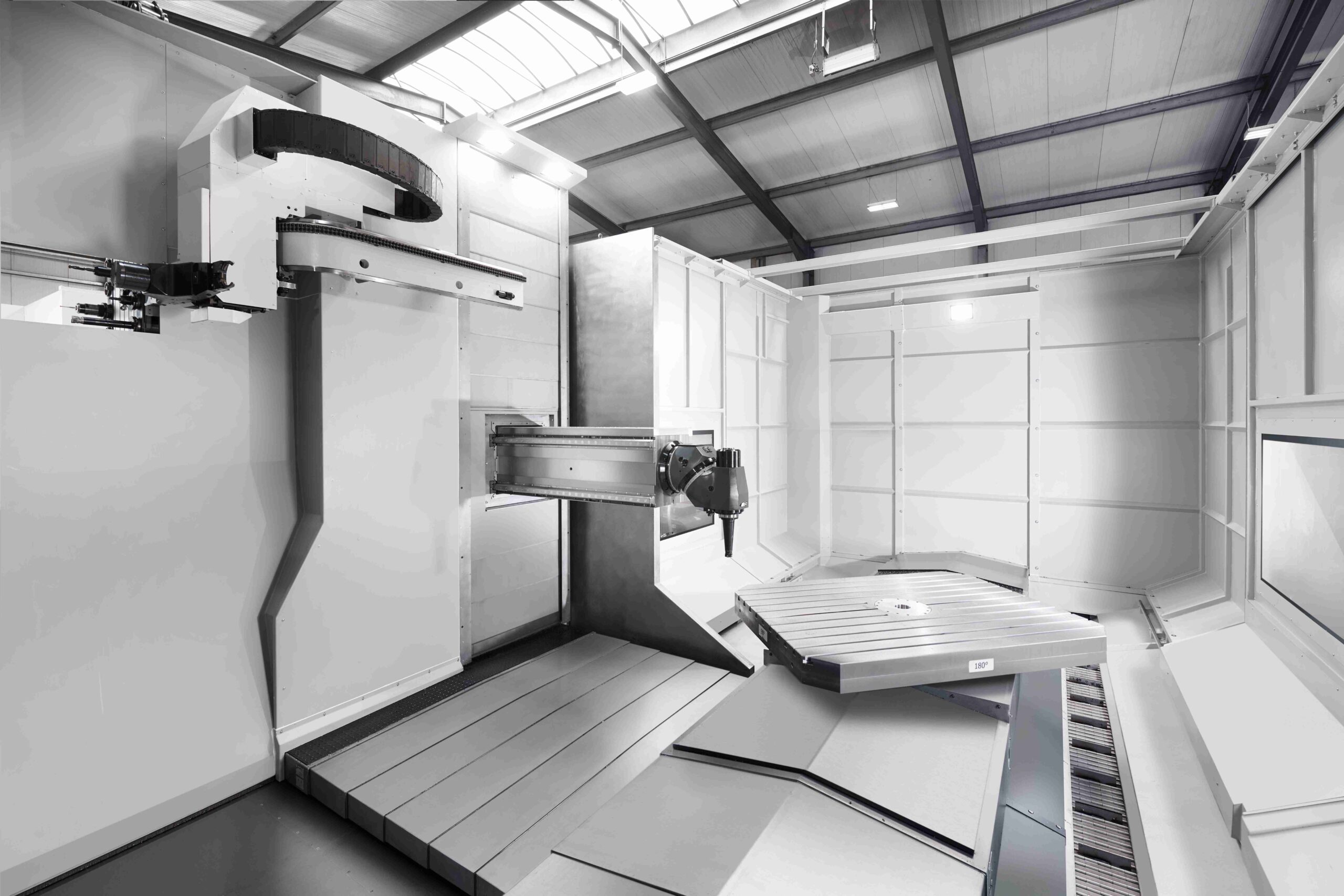

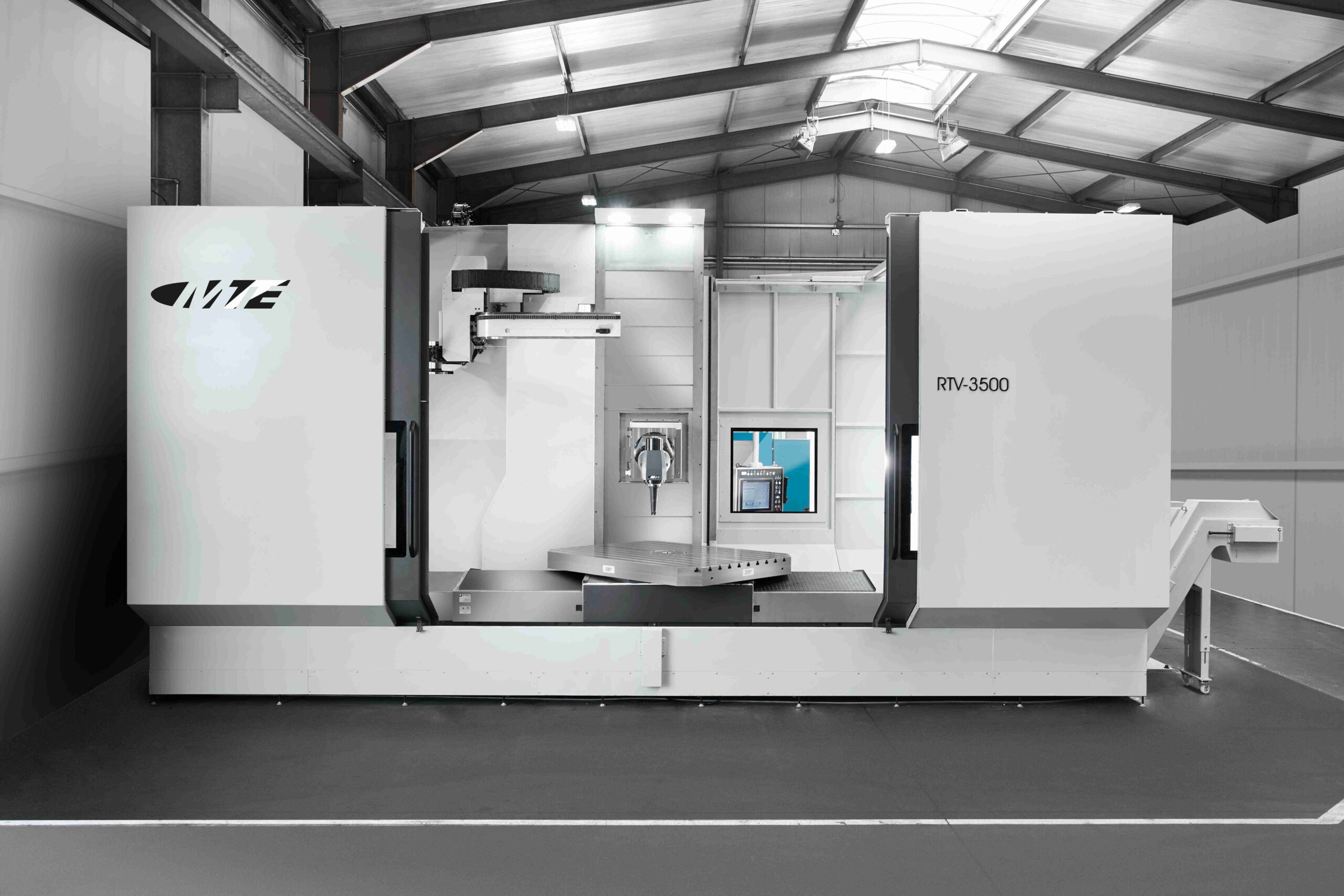

Fotogalerie
