Vodorovná desková frézka MTE
řada SB-M

Vodorovná desková frézka bez nutnosti standardního základu

Stroj této koncepce nepotřebuje základ jako standardní deskové frézky, ale stačí pouze hloubka základu cca 60 cm, což znamená velkou úsporu nákladů za základ.

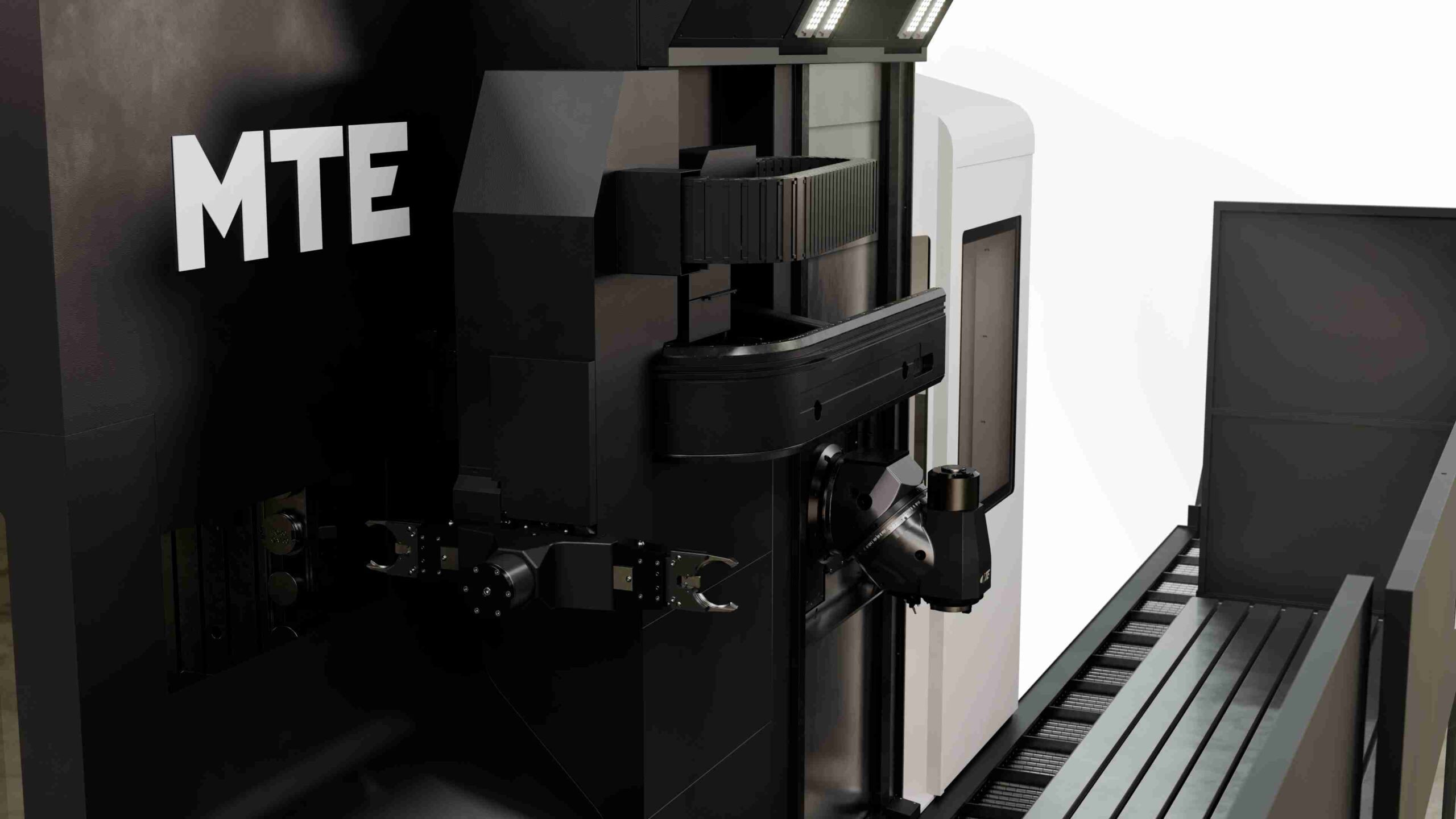

Jedná se deskovou CNC frézku s pojízdným stojanem. Vlastní stojan je umístěn na robustních saních, které se posouvají podél stolu, tzn. ve směru osy X. Saně stojanu mají dvojí uložení ve směru osy X. Jedno lineární vedení je umístěno přímo na boku pracovního stolu a druhé vedení je v zadní části na speciální podpoře. Na stojanu ve vertikálním směru osy Z jezdí konzola pro smykadlo. V příčném vedení konzoly se posouvá horizontální smykadlo (osa Y), na kterém je upevněna automatická univerzální dvojosá hlava.  Pracovním prostorem je zvýšené litinové deskové pole o šířce od 1100 do 1500 mm (výška 900 mm). V deskovém poli může být integrován otočný stůl. Koncepce stroje umožňuje rozdělený pracovní prostor (v jednom se obrábí a ve druhém se upíná). Toto obráběcí centrum může být opčně vybaveno automatickou výměnou nástrojů – řetězovým zásobníkem pro 40, 60, 80 nebo 100 nástrojů. Plnění řetězového zásobníku nástroji je možné pohodlně z boku stroje i po dobu co stroj obrábí.

Technické parametry

SB-M
Pojezdy
Osa X (podélný)
mm
3500 – 20 500
Osa Z (vertikální)
mm
1500 / 2000 / 2500
Osa Y (příčný)
mm
1000/1200/1300/1500
Posuvy
Max. posuv
mm/min
25000
Ostatní data
Řídicí systém
Heidenhein / Siemens

Obráběcí automatické hlavy (volitelně s automatickou výměnou)

Univerzální dvouosá hlava AFK
Univerzální dvouosá hlava BFK
Univerzální dvouosá hlava SFK
Univerzální dvouosá hlava AFK
Univerzální dvouosá hlava BFK
Univerzální dvouosá hlava SFK
Přímá hlava HFK
Indexace
stupeň
2,5 x 2,5 / 2,5 x 1,0
0,01 x 0,01
0,01 x 0,01
2,5 x 2,5 / 2,5 x 1,0
0,01 x 0,01
0,001 x 0,001
Motor
kW
32
32
32
40
40
40
32 / 40
Otáčky
ot/min
4000 / 6000
4000 / 6000
4000 / 6000
4000 / 6000
4000 / 6000
4000 / 6000
4000
Krouticí moment
Nm
2060 / 1080
2060 / 1180
2060 / 1180
2565 / 1355
2565 / 1470
2565 / 1470
2060 / 2565
