Vodorovná desková frézka MTE řada FBF-S
Kombinace maximální tuhosti s vysokorychlostním obráběním

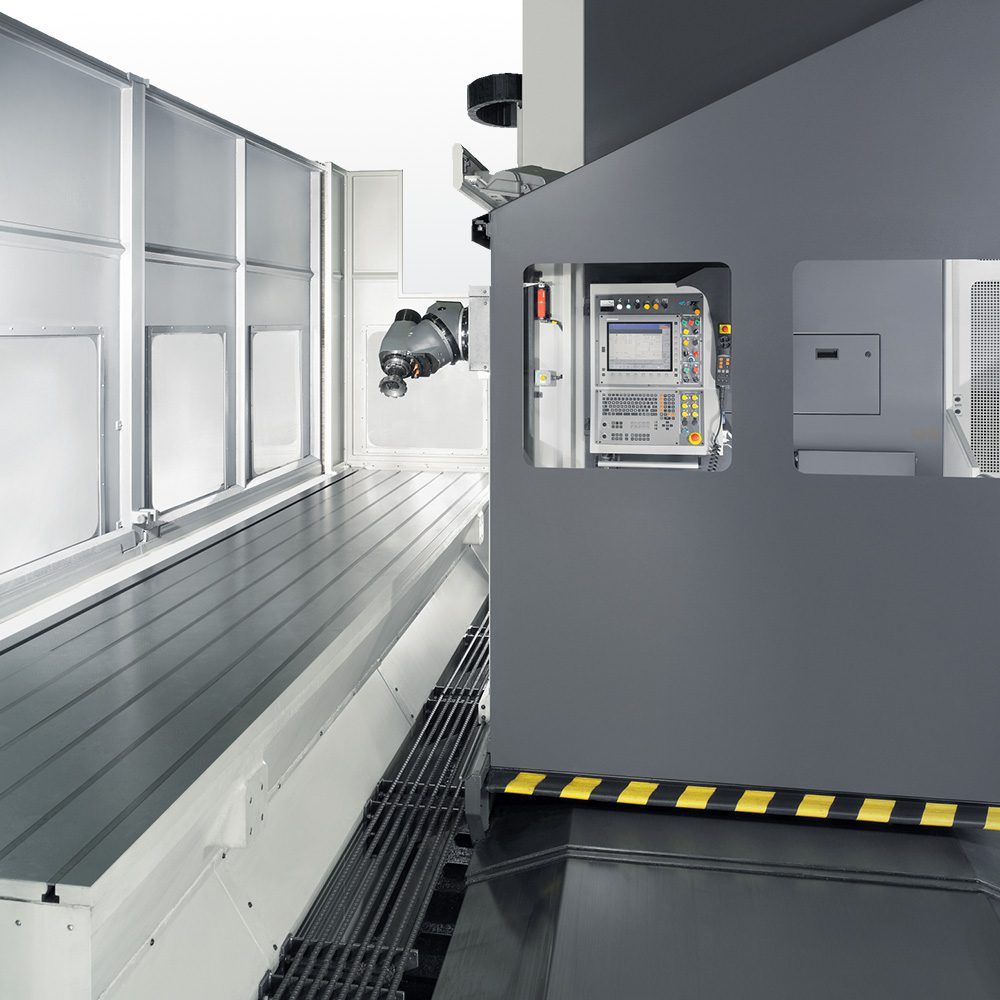

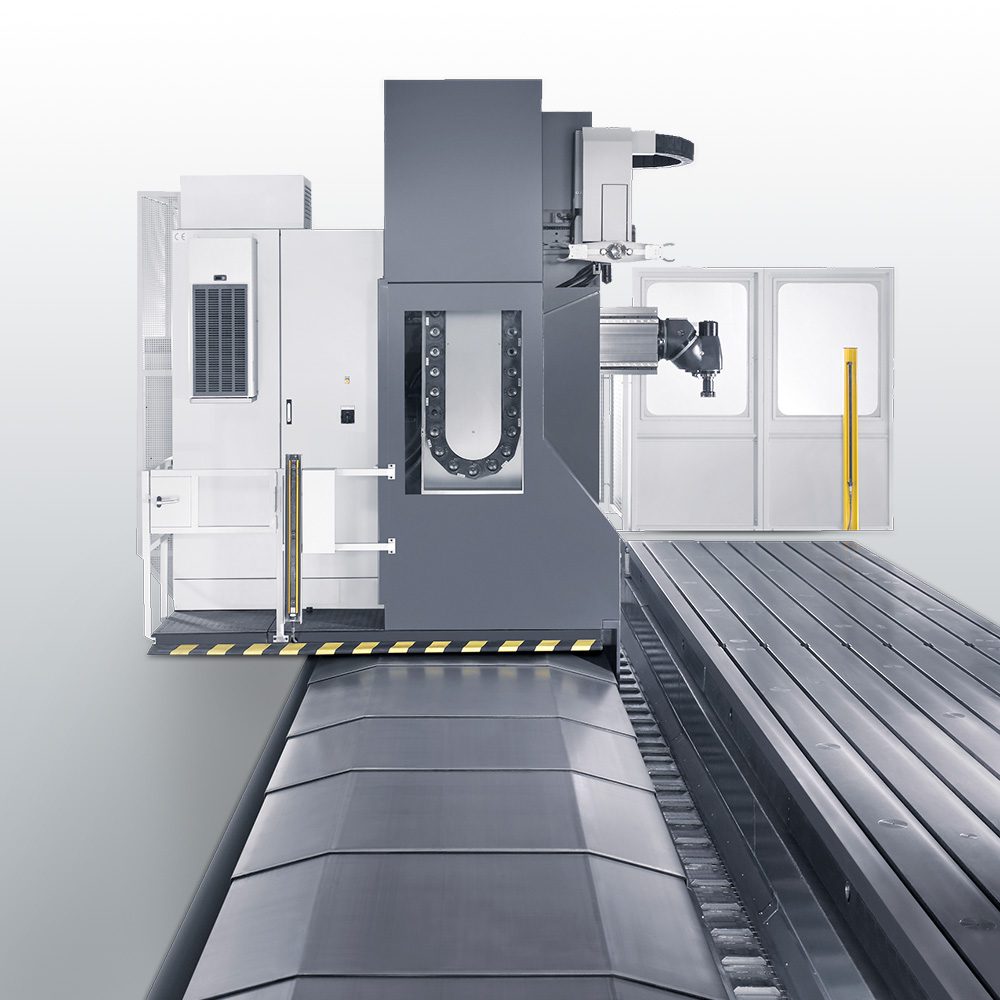

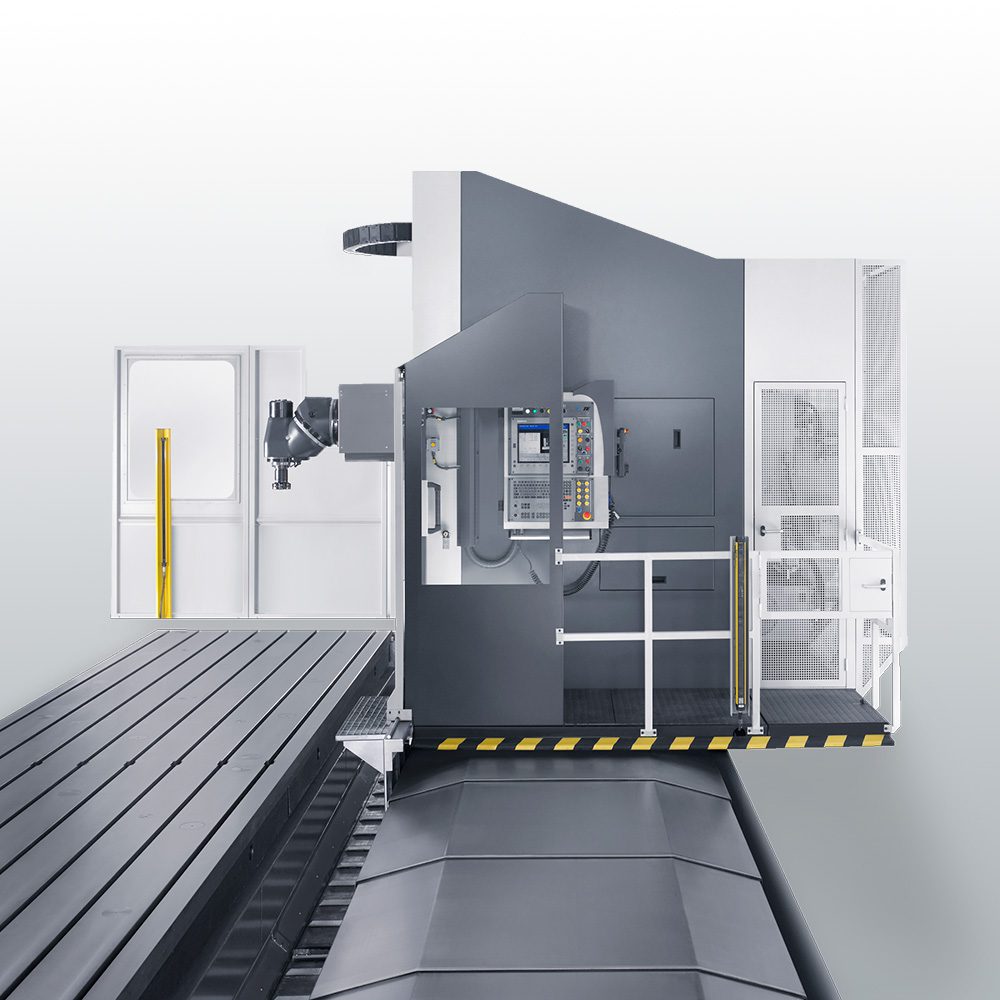

Tato desková frézka má pojízdný stojan s vertikálním pojezdem do 2250 mm a s podélným pojezdem do 36000 mm. Výsuv smykadla je 1000, 1200 a 1300 mm. Na čele smykadla je umístěna dvouosá automatická obráběcí hlava. Pracovní prostor lze přizpůsobit požadavkům zákazníka – nejčastěji se jedná o deskové pole, které bývá doplněno otočným stolem, který může mít posuvnou osu. Výměna nástrojů je automatická a MTE nabízí bubnové zásobníky nástrojů pro 24 nebo 30 nástrojů a nebo řetězové zásobníky pro 40, 60, 80 a 100 nástrojů. Další příslušenství stroje závisí na individuálních požadavcích konečných uživatelů. Jedná se o velmi univerzální typ stroje, který kombinuje maximální tuhost s vysokorychlostním obráběním, a tím dosahuje vysoké produktivity práce.
Technické parametry
FBF-S 3000 | FBF-S 4000 | FBF-S 5000 | FBF-S 6000 | FBF-S 8000 | FBF-S 10000 | +2000 | ||
|---|---|---|---|---|---|---|---|---|
Pojezdy | ||||||||
Osa X (podélný) | mm | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | do 36000 |
Osa Z (vertikální) | mm | 1500 (2000 / 2250) | 1500 (2000 / 2250) | 1500 (2000 / 2250) | 1500 (2000 / 2250) | 1500 (2000 / 2250) | 1500 (2000 / 2250) | 1500 (2000 / 2250) |
Osa Y (příčný) | mm | 1200 / 1300 | 1200 / 1300 | 1200 / 1300 | 1200 / 1300 | 1200 / 1300 | 1200 / 1300 | 1200 / 1300 |
Posuvy | ||||||||
Max. posuv | mm/min | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 |
Max. osová síla X, Y, Z | N | 26000 | X = 28000 Y / Z = 25000 | X = 28000 Y / Z = 25000 | X = 28000 Y / Z = 25000 | X = 28000 Y / Z = 25000 | X = 28000 Y / Z = 25000 | X = 28000 Y / Z = 25000 |
Ostatní data | ||||||||
Řídicí systém | Heidenhein / Siemens | Heidenhein / Siemens | Heidenhein / Siemens | Heidenhein / Siemens | Heidenhein / Siemens | Heidenhein / Siemens | Heidenhein / Siemens | |
Vnitřní a vnější chlazení vzduchem a / nebo vodou | bar | 20 / 37 / 50 | 20 / 37 / 50 | 20 / 37 / 50 | 20 / 37 / 50 | 20 / 37 / 50 | 20 / 37 / 50 | 20 / 37 / 50 |
Obráběcí automatické hlavy
Univerzální dvouosá hlava AFK | Univerzální dvouosá hlava BFK | ||
|---|---|---|---|
Indexace | stupeň | 2,5 x 2,5 / 2,5 x 1,0 | 0,01 x 0,01 |
Motor | kW | 32 | 32 |
Otáčky | ot/min | 4000 /6000 | 4000 /6000 |
Krouticí moment | Nm | 2060 / 1080 | 2060 / 1180 |
 |  |
Všechny MTE stroje jsou osazeny obráběcími hlavami, jejichž výrobu má MTE plně pod kontrolou. Hlavy jsou letitou praxí ozkoušeny a jsou velice spolehlivé. V případě havárie hlavy má MTE dostatečné množství servisních hlav k zapůjčení konečným uživatelům. Výměna hlavy v České republice a na Slovensku se realizuje cca do týdne. Hlavy mají standardně olejové chlazení tělesa hlavy a ložisek, čímž je zaručena jejich přesnost.
