Vertikální soustružnické centrum KENYOU řada VT / VTM
2 a víceosé multifunkční vertikální soustruhy s možností automatické výměny palet
- VT = Vertical Turning (svislé soustružení)
- VTM = Vertical Turning and Milling (svislé soustružení a frézování)
- Hlavní díly „box type“ konstrukce z litiny pro vysokou tuhost a tlumením vibrací
- Symetrický design stojanu a základního dílu stroje pro optimální rozložení sil a minimalizaci vlivu teploty
- Kluzné vedení lineárních os

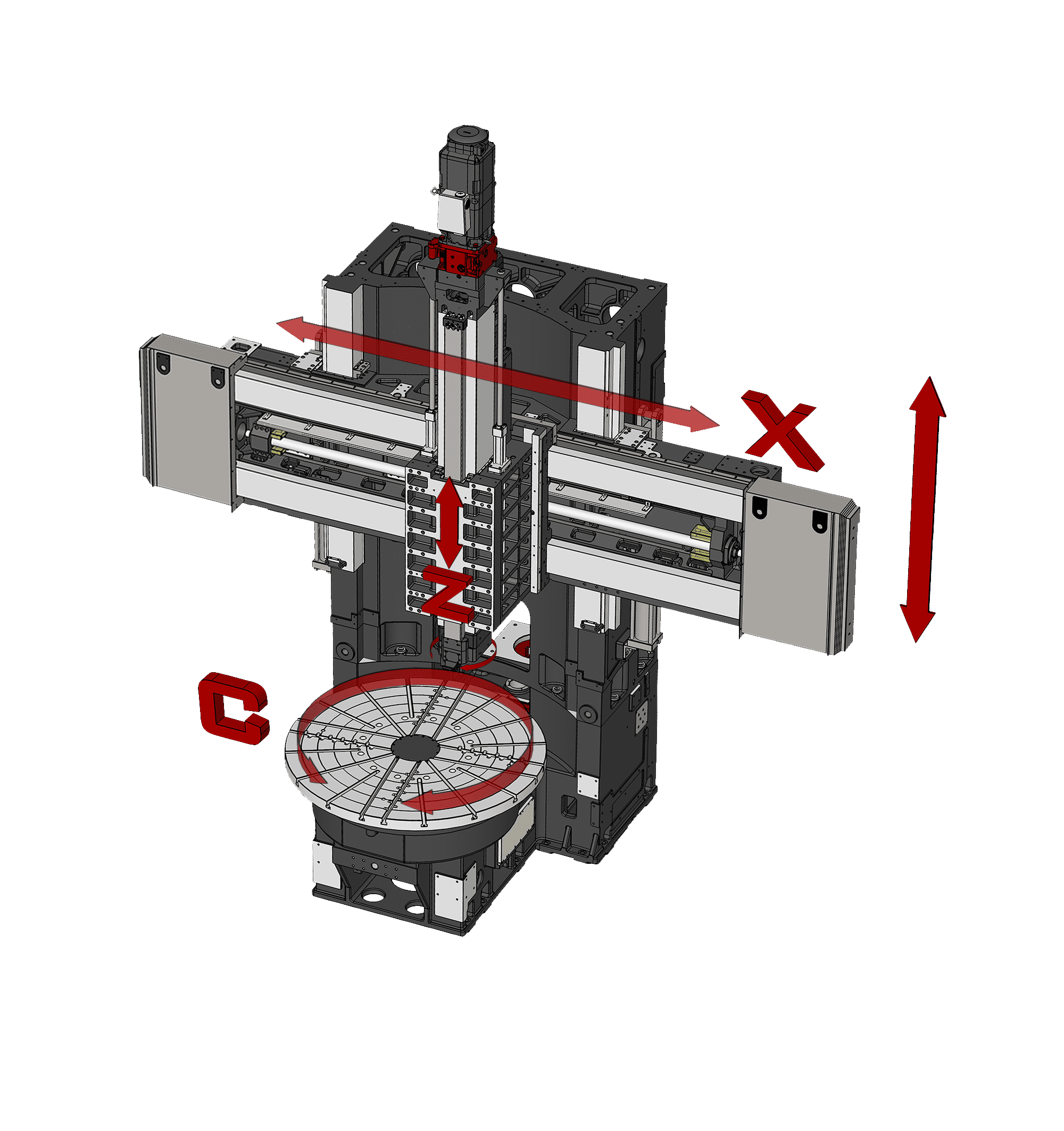

- Osa X – horizontální zdvih smykadla po příčníku
- Osa Z – svislý zdvih smykadla
- Osa W – výškově přestavitelný příčník v krocích po 200 mm nebo pevný příčník
- Pohon stolu s dvoustupňovou převodovkou

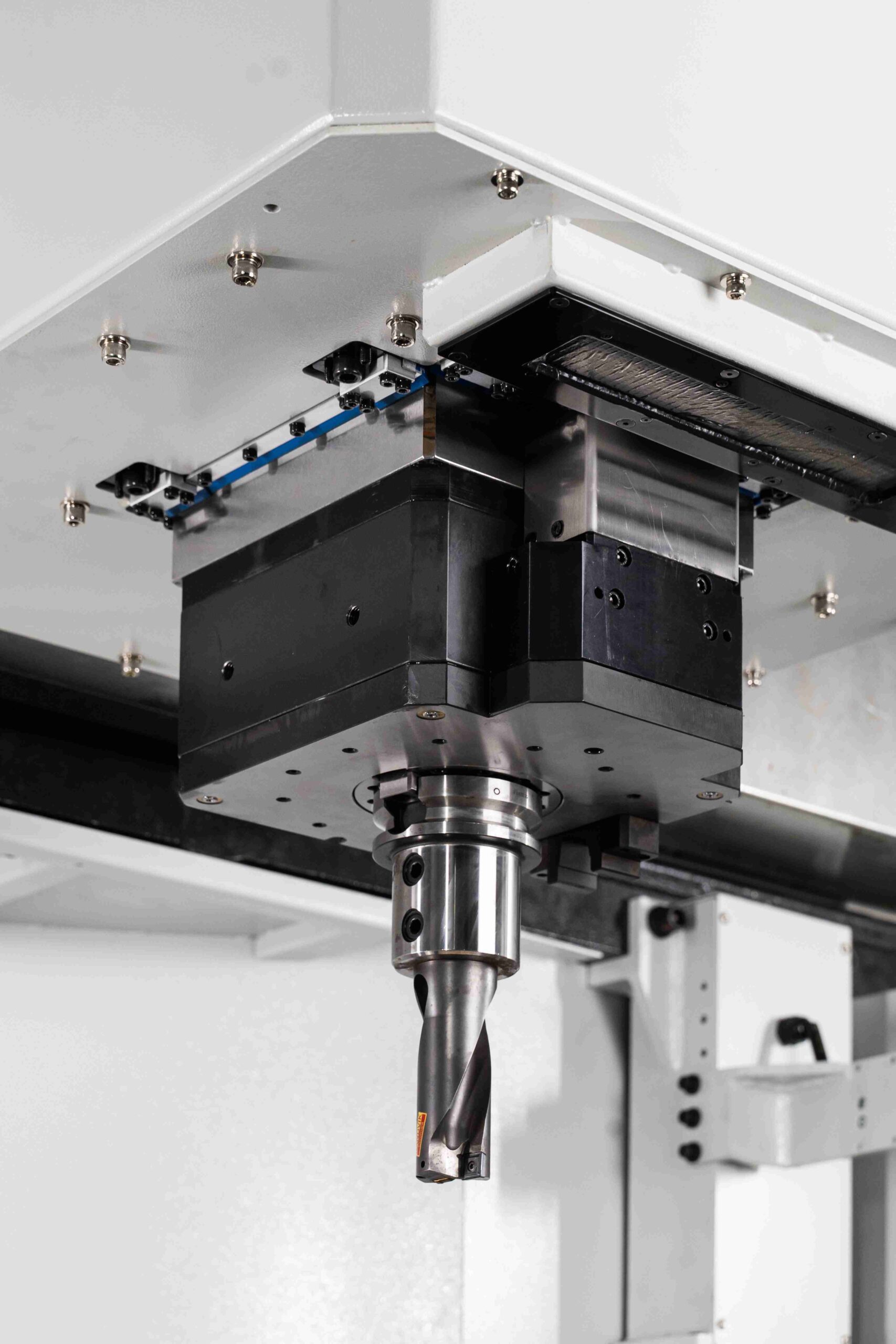

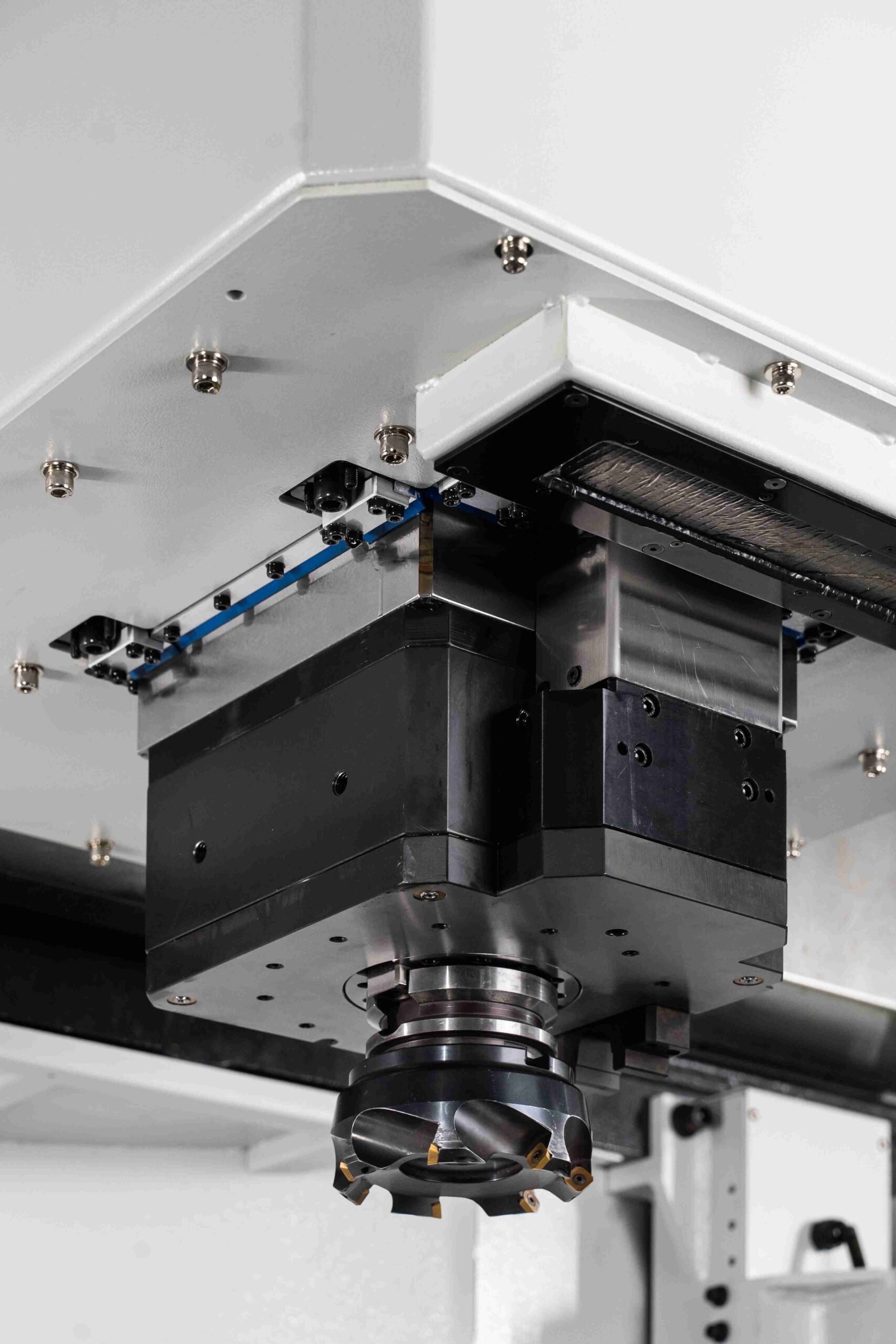

- Frézovací vřeteno s dvoustupňovou převodovkou

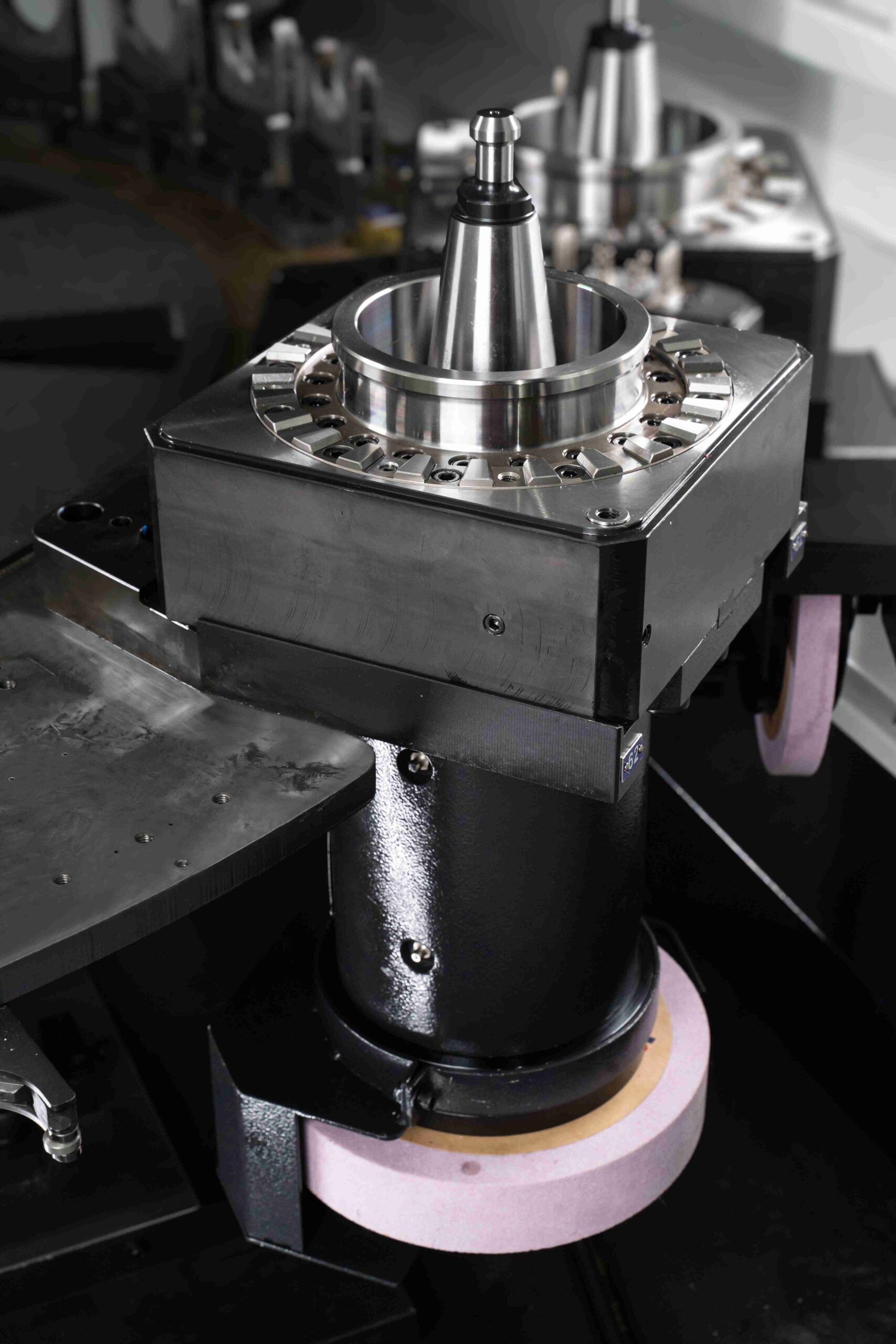

- Široký výběr soutružnických, frézovacích a brousicích hlav
- Široký výběr zásobníků nástrojů a přídavných hlav pro automatickou výměnu

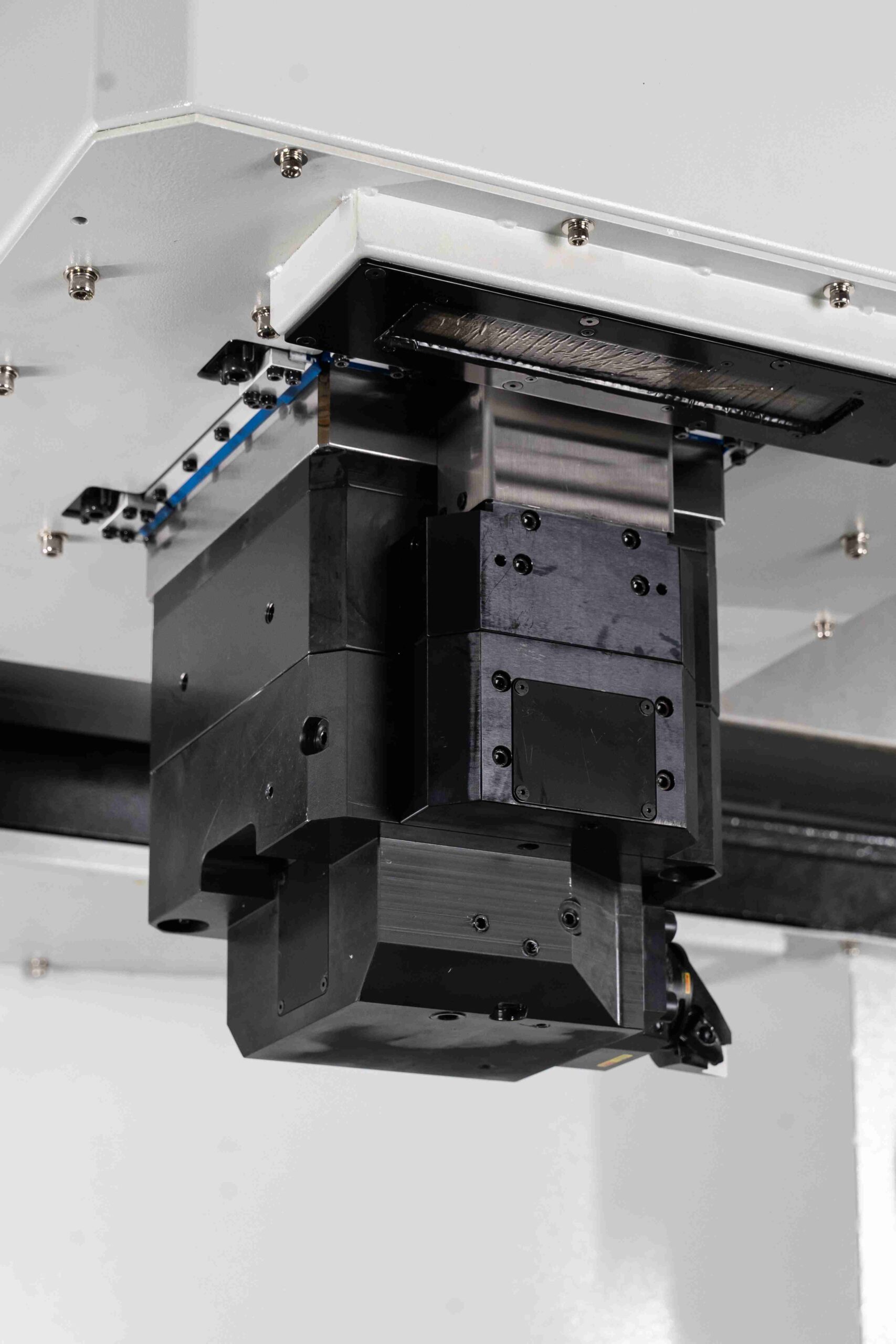

- Patentované upínání přídavných hlav s upínací silou 8 tun, provedení stolu s osou Y

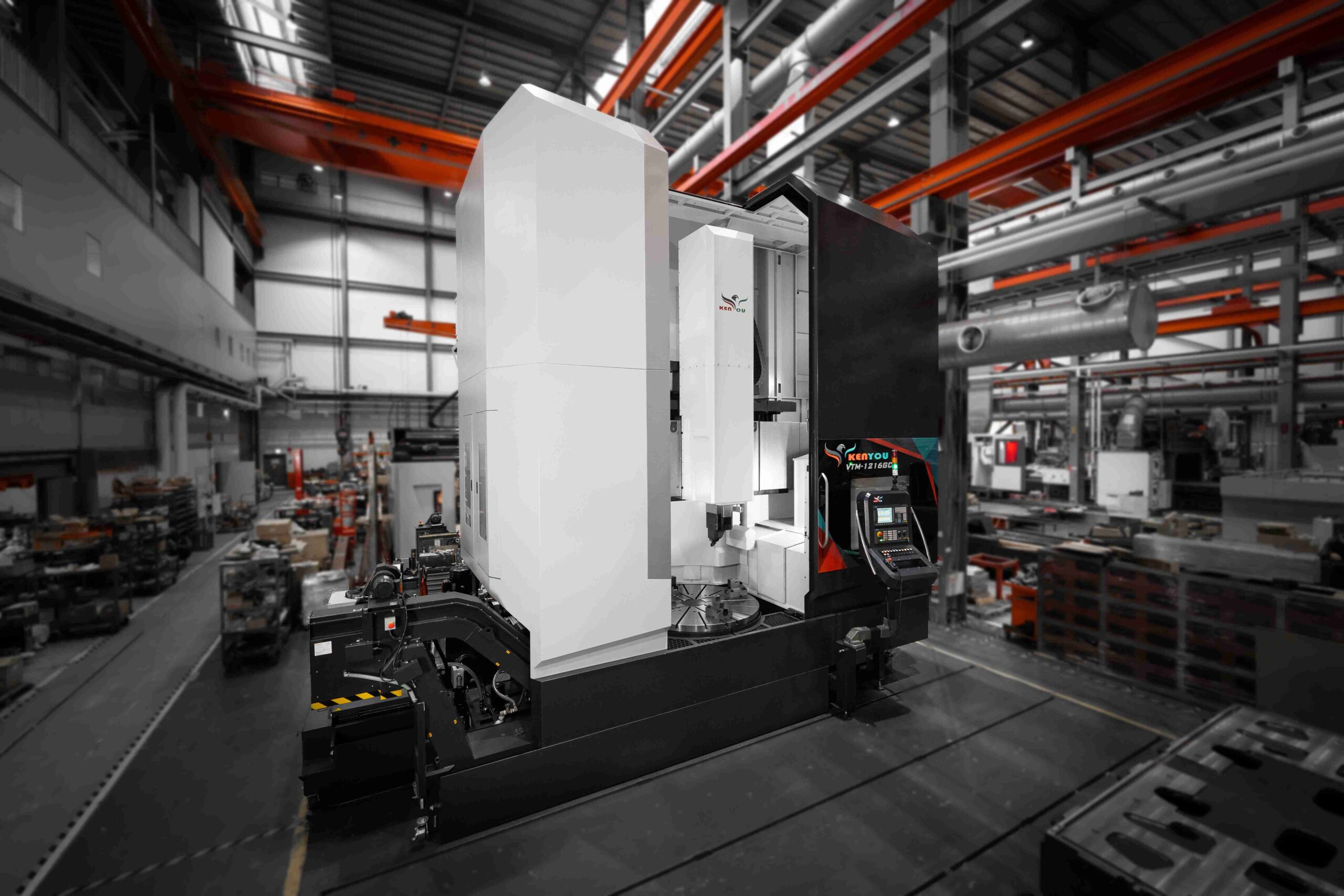

- Obvodové krytování pracovního prostoru, nebo plné krytování se střechou
- Řídicí systém SIEMENS 828D nebo FANUC 0iTF Plus
Technické parametry
VT/VTM-1216 | VT/VTM-1616 | VT/VTM-1623 | VT/VTM-2023 | VT/VTM-2028 | VT/VTM-2528 | VT/VTM-2534 | VT/VTM-3034 | ||
|---|---|---|---|---|---|---|---|---|---|
Průměr stolu | mm | 1250 | 1600 | 1600 | 2000 | 2000 | 2500 | 2500 | 3000 |
Max. průměr soustružení | mm | 1600 | 1600 | 2300 | 2300 | 2800 | 2800 | 3400 | 3400 |
Max. točný průměr | mm | 1800 | 1800 | 2300 | 2300 | 2800 | 2800 | 3400 | 3400 |
Max. výška soustružení | mm | 1300 (1700) | 1300 (1700) | 1300 (1700) | 1300 (1700) | 1700 (2100) | 1700 (2100) | 1700 (2100) | 1700 (2100) |
Max. nosnost stolu | kg | 5000 | 8000 | 8000 | 10000 | 10000 | 15000 | 15000 | 20000 |
Max. otáčky stolu | ot/min | 400 | 300 | 300 | 200 | 200 | 160 | 160 | 120 |
Osa X (horizontální zdvih) | mm | -100 (-850) / +950 | -100 (-850) / +950 | -100 (-1000) / +1170 | -100 (-1000) / +1170 | -200 (-1200) / +1400 | -200 (-1200) / +1400 | -200 (-1200) / +1400 | -200 (-1200) / +1400 |
Osa Z (svislý zdvih) | mm | 1000 (1400) | 1000 (1400) | 1000 (1400) | 1000 (1400) | 1200 (1400) | 1200 (1400) | 1200 (1400) | 1200 (1400) |
Osa W (přestavitelný příčník, v krocích po 200 mm) | mm | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | 1000 |
Osa c (pro řadu VTM) | stupně | 360 | 360 | 360 | 360 | 360 | 360 | 360 | 360 |
Zásobník nástrojů – počet pozic | ks | dle provedení stroje | dle provedení stroje | dle provedení stroje | dle provedení stroje | dle provedení stroje | dle provedení stroje | dle provedení stroje | dle provedení stroje |
