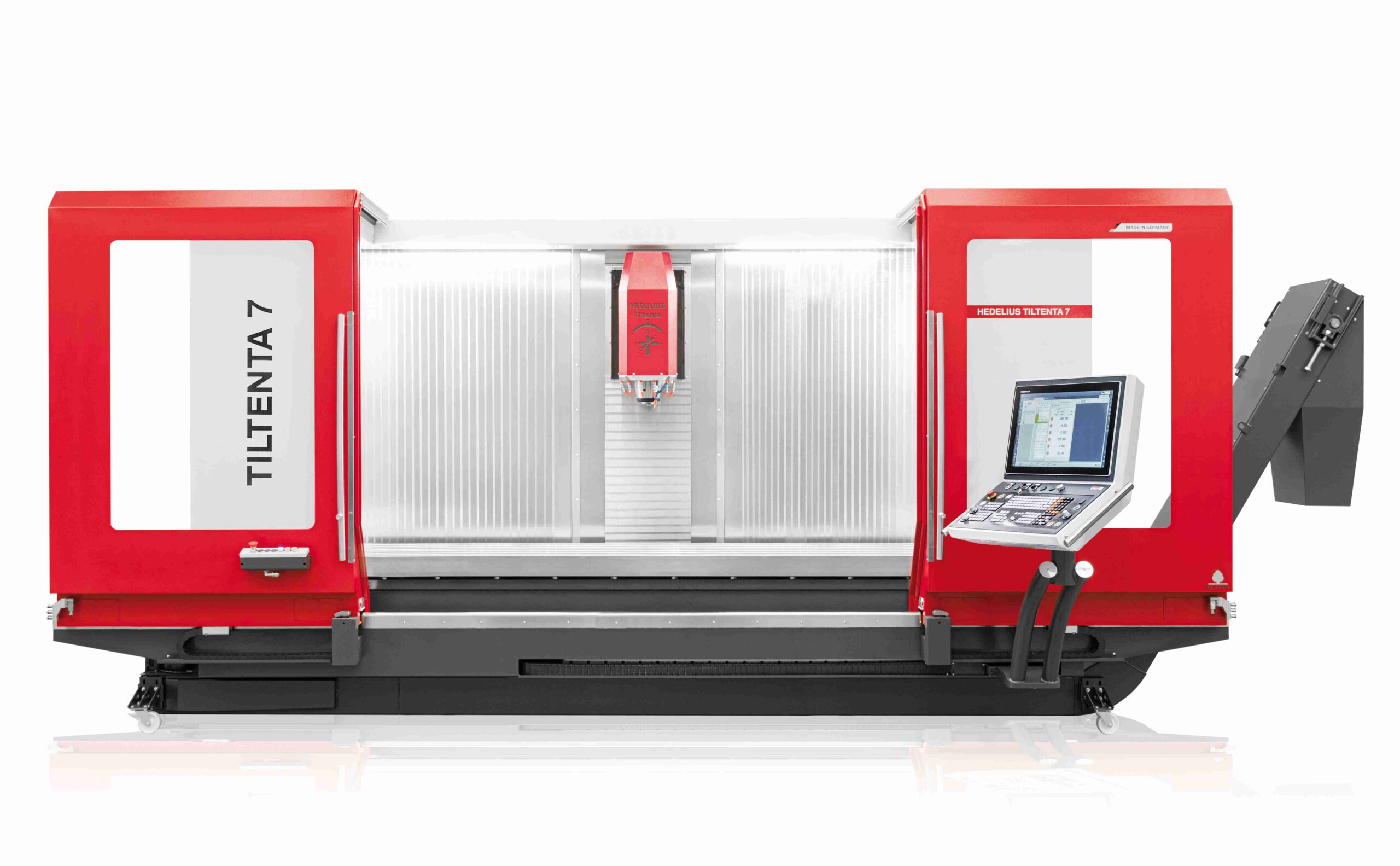

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 7 2600 NEO

TILTENTA 7 NEO nabízí nové možnosti při obrábění jednotlivých dílů a sérií. Ať už jde o čelní obrábění dlouhých obrobků nebo pětistranné kompletní obrábění s integrovaným NC otočným stolem – koncept s pojízdným stojanem TILTENTA 7 dokáže díky své univerzálnosti splnit mnoho obráběcích úloh ve všeobecném strojírenství, nástrojářství a při výrobě forem. Kombinace plynule nastavitelného hlavního vřetena a dlouhého stolu stroje s integrovaným NC otočným stolem umožňuje jak výrobu velkých obrobků tak přesné 5osé obrábění na jednom stroji.

Hlavní charakteristiky

Univerzální 5osé obráběcí centrum
S plynule otočným hlavním vřetenem
Integrovaný NC otočný stůl pro velká zatížení
Velký pracovní prostor se zdvihem X = 2600 mm
Rychlá výměna nástrojů

Doporučené příslušenství

Efektivní obrábění v rozděleném pracovním prostoru
Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 600 mm)
Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
ZeroClamp system
Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu

Technické parametry
X-, Y-, Z-pojezd	2600/2030 x 700 x 695/800 mm
Rozdělení pracovního prostoru	1300 / 840 mm
Rozsah naklápění	-5 – +98°/-98° – +98°
Počet otáček	14000 / 18000 ot/min
Výkon vřetena	22 / 29 / 35 kW
Počet nástrojů	45 / 225 / 309 (max.)
Upínací kužel vřetena	SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-	40 / 40 / 40 m/min
Odměřovací systém	přímý
Řídicí systém	Heidenhain / Sinumerik
Upínací plocha stolu	3080 x 700 mm
Zatížení stolu	2500 kg
Průměr otočného stolu	Ø 700 mm
Zatížení otočného stolu	800 kg
Točný průměr	Ø 1050 mm
