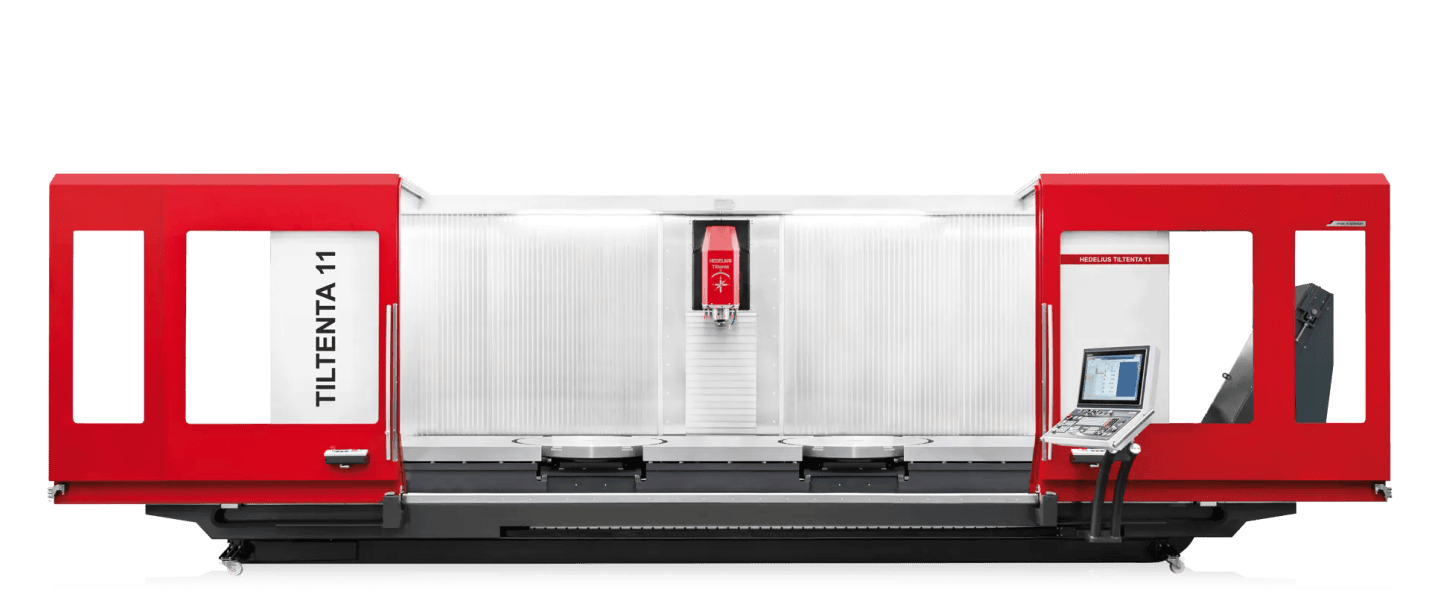

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 11 4600 2R

I přes délku pojezdu v ose Y 4600 mm proběhne výměna nástroje u stroje TILTENTA 11 4600 během několika sekund – díky velkému zásobníku s 65 nástroji se výrazně zkracuje doba výměny. Toto 5osé obráběcí centrum má dokonale navrženou pracovní oblast s vertikálním krytem z nerezové oceli a dobrým přístupem k pracovnímu prostoru. Pomocí přepážky může být pracovní prostor rozdělen na dvě části a souběžně s obráběním tak lze nakládat obrobky.

Hlavní charakteristiky

  • Velká délka pojezdu v ose Y
  • Univerzální obráběcí centrum s naklápěcím hlavním vřetenem umožňující 4/5osé obrábění
  • Velké zatížení pevného pracovního stolu
  • Opčně s integrovaným NC otočným stolem s vysokým zatížením
  • Nejvyšší přesnost je zaručena prostřednictvím čtyř posuvných os nástroje a jedné osy obrobku
  • Rychlá výměna nástrojů

Doporučené příslušenství

  • Efektivní obrábění v rozděleném pracovním prostoru
    Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
  • ZeroClamp system
    Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry
X-, Y-, Z-pojezd
4600/4030 x 1100 x 900/1005 mm
Rozdělení pracovního prostoru
2 x 2025 mm
Rozsah naklápění
-5 – +98°/-98° – +98°
Upínací plocha stolu
5080 x 1100 mm
Počet otáček
14000 / 15000 / 18000 ot/min
Výkon vřetena
22 / 35 / 37 / 50 kW
Upínací kužel vřetena
SK40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Počet nástrojů
65 / 245 / 329 (max.)
Řídicí systém
Heidenhain / Sinumerik
Zatížení stolu
6000 kg
Průměr otočného stolu
Ø 1140 mm
Zatížení otočného stolu
1800 kg
Točný průměr
Ø 1450 mm
