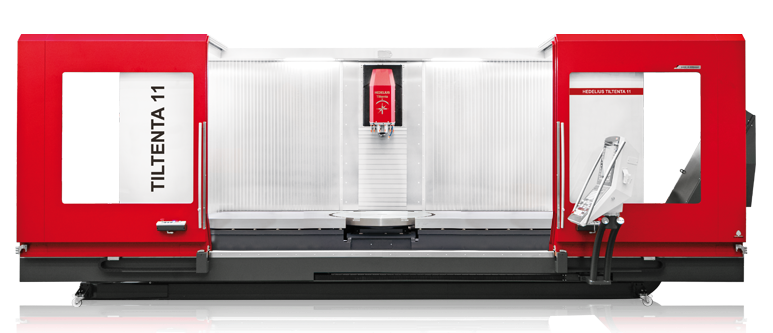

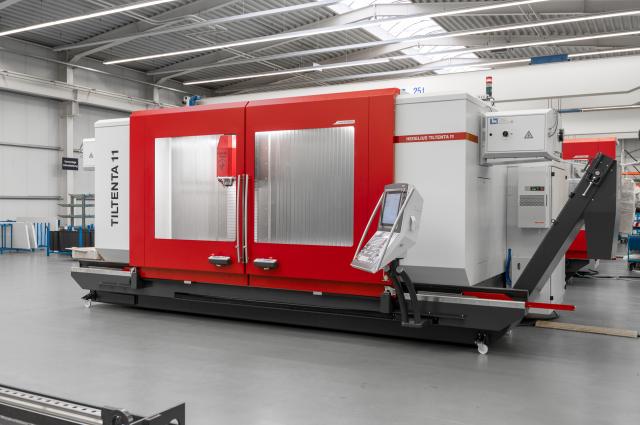

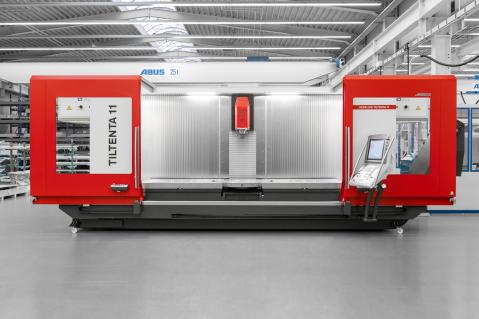

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 11 3600

Čtyři osy pohybu nástroje zaručují nezávislost obrobku na dynamice stroje: toto jsou ideální podmínky pro rychlostní obrábění a posuvy až do 40 metrů za minutu. Toto 5osé centrum vybavené výkonným kapalinou chlazeným vřetenem CELOX® přesvědčí svým vysokým řezným výkonem 50 kW a přesností. Pojezdy osy X, Y a Z obráběcího centra T11 3600 nastavují nové standardy, stejně tak jako neodmyslitelně tuhá konstrukce stroje.

Hlavní charakteristiky

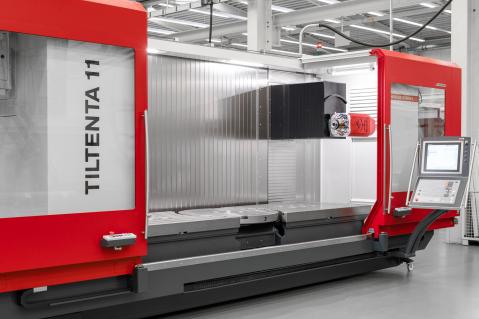

  • Velký zdvih v ose Y 1100 mm
  • Univerzální obráběcí centrum s naklápěcím hlavním vřetenem umožňující 5osé obrábění

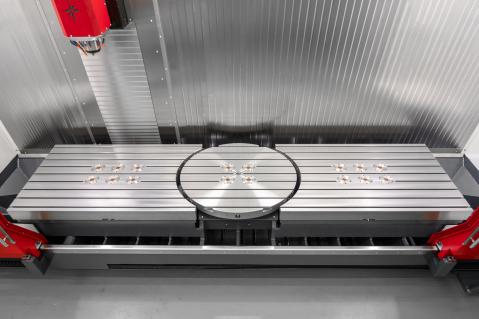

  • Integrovaný NC otočný stůl se zatížením až 1800 kg a průměrem 1140 mm
  • Obrábění obrobků o délce až 3600 mm, opčně rozdělený pracovní prostor
  • Robustní tuhá konstrukce
  • Nejvyšší přesnost je zaručena prostřednictvím čtyř posuvných os nástroje a jedné osy obrobku
  • Ideální pro rychlostní obrábění
  • Posuvy až do 40 metrů za minutu

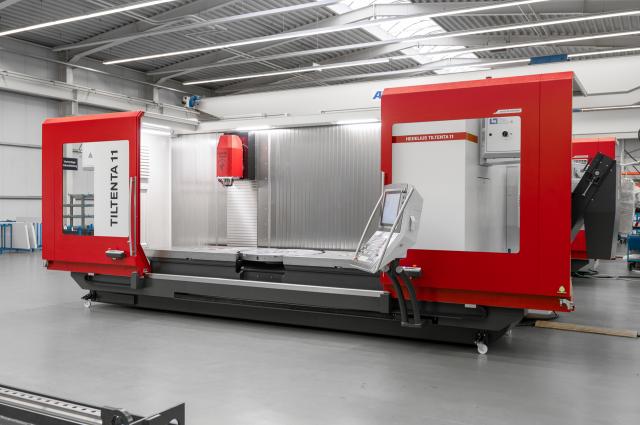

  • Výkonné kapalinou chlazené vřeteno CELOX® k dosažení vysokých řezných výkonů a přesností.

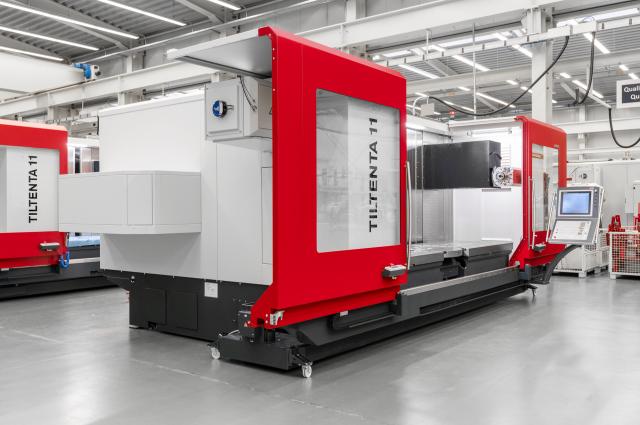

  • Rychlá výměna nástrojů
  • Velmi kompaktní provedení, ergonomická konstrukce pracovního prostoru

Doporučené příslušenství

  • Efektivní obrábění v rozděleném pracovním prostoru
    Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
  • ZeroClamp system
    Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry
X-, Y-, Z-pojezd
3600/3030 x 1100 x 900/1005 mm
Rozsah naklápění
-5 – +98°/-98° – +98°
Počet otáček
14000/15000/18000 ot/min
Výkon vřetena
22/29/35/50 kW
Počet nástrojů
65 / 245 (max.)
Upínací kužel vřetena
SK 40/HSK A63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Řídicí systém
Heidenhain TNC 640 / Sinumerik 840 D
Upínací pracovní plocha
4080 x 1100 mm
Zatížení stolu
5000 kg
Zatížení otočného stolu
Ø 1140 mm
Průměr otočného stolu
1800 kg
Točný průměr
Ø 1450 mm
