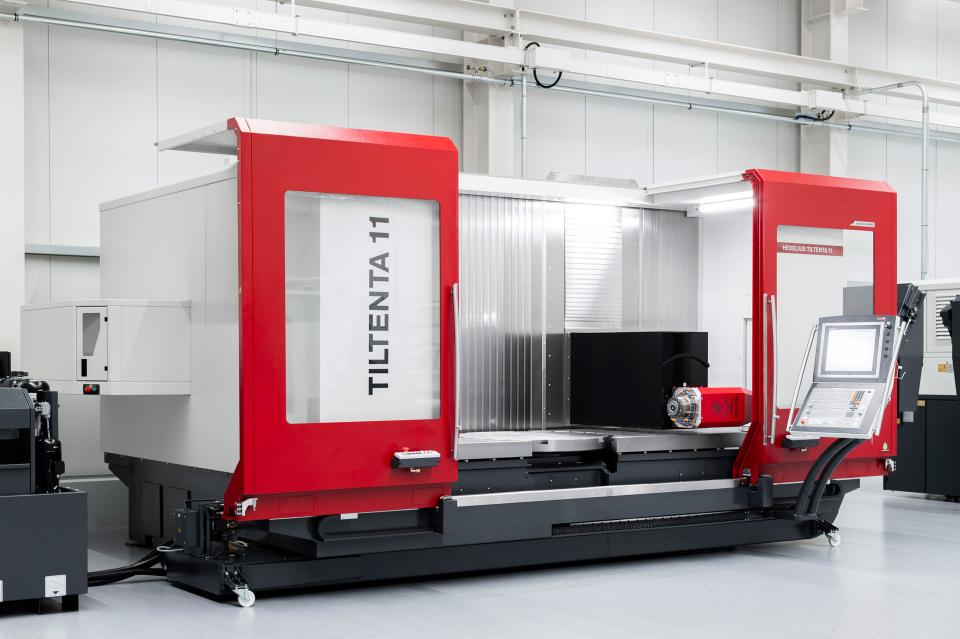

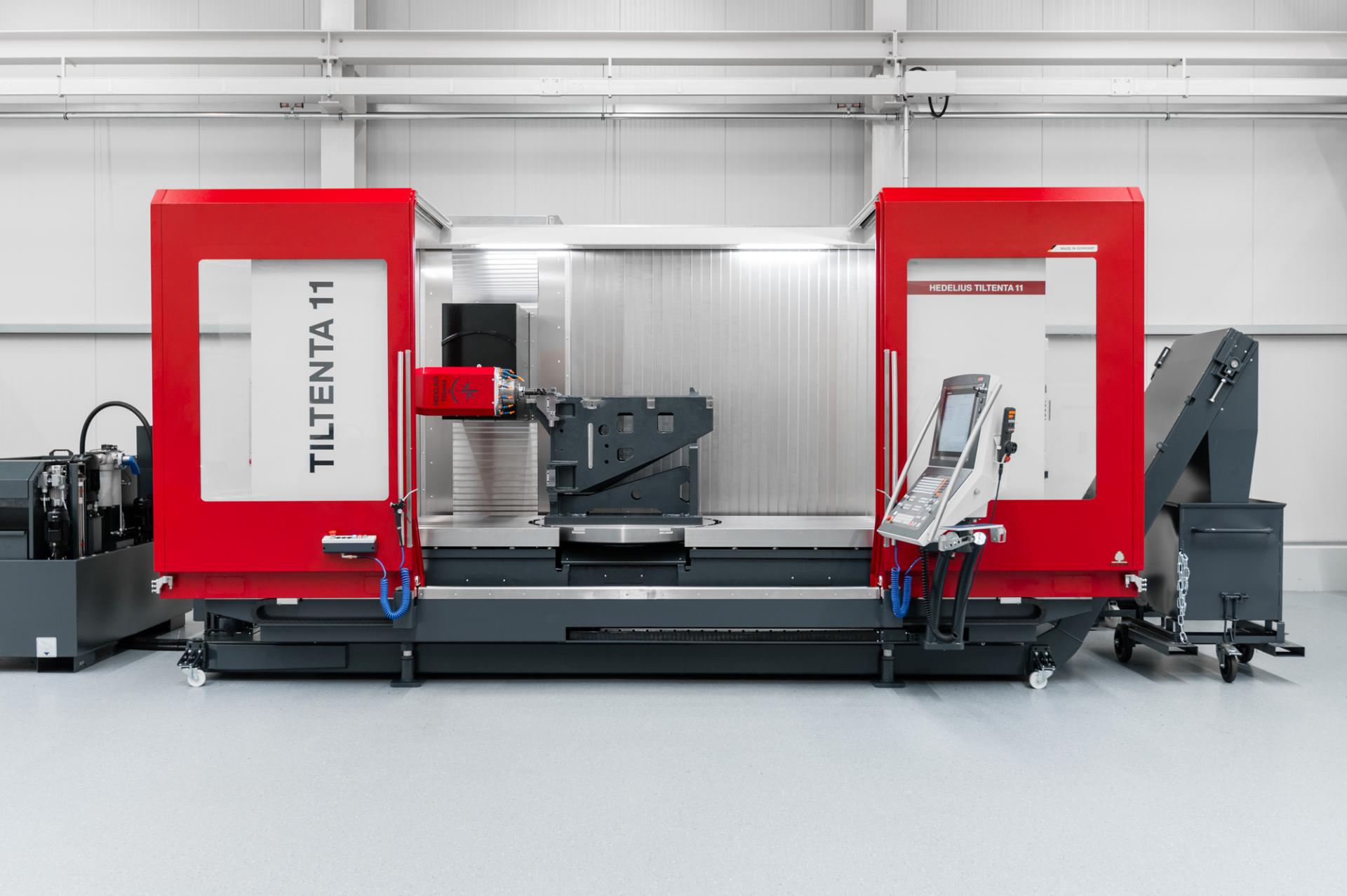

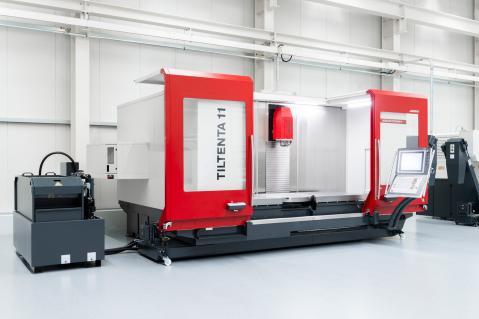

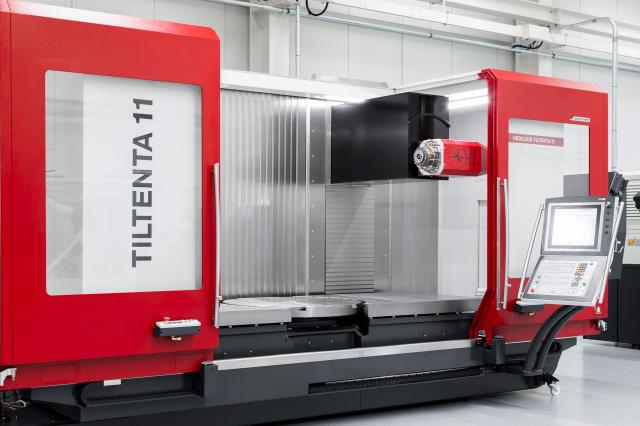

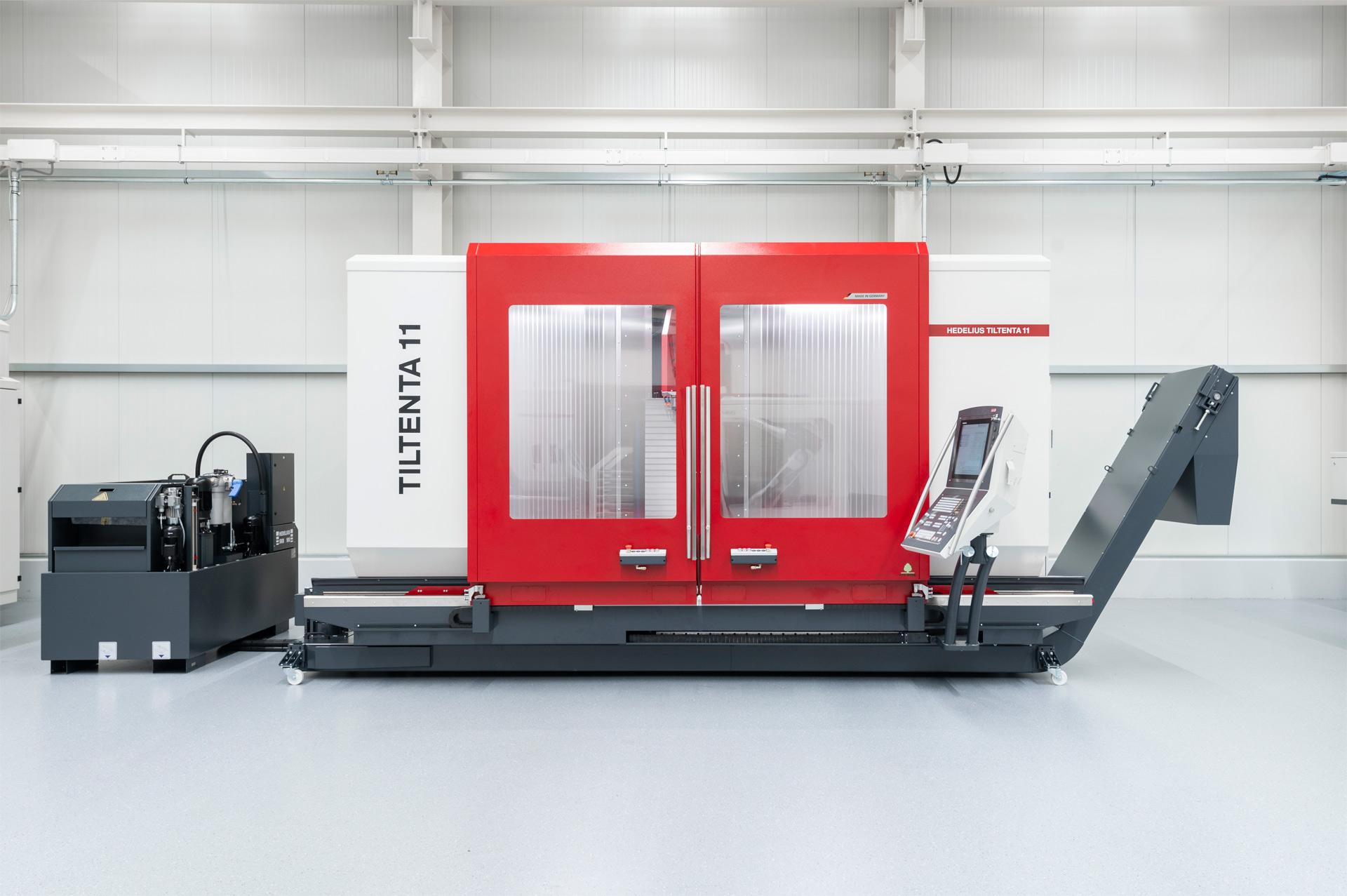

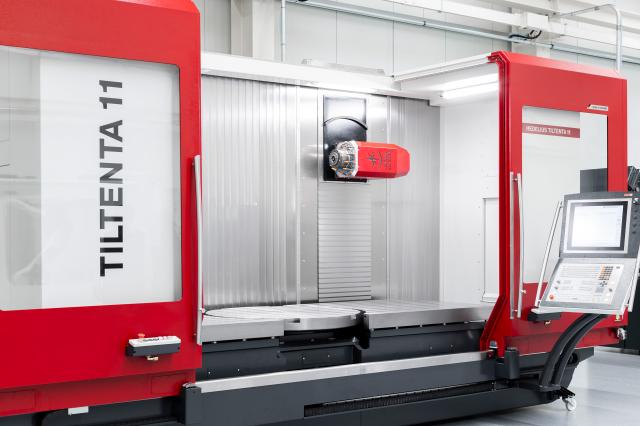

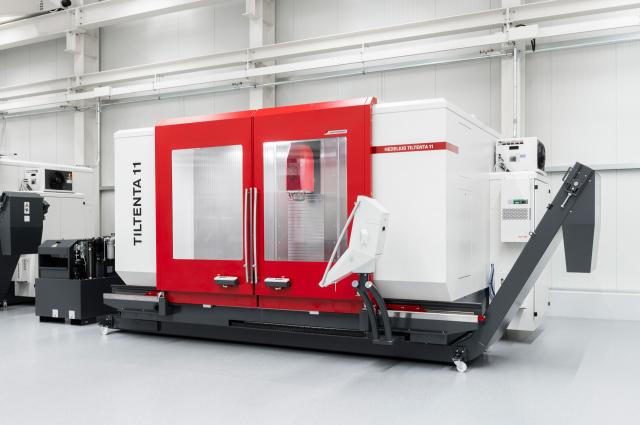

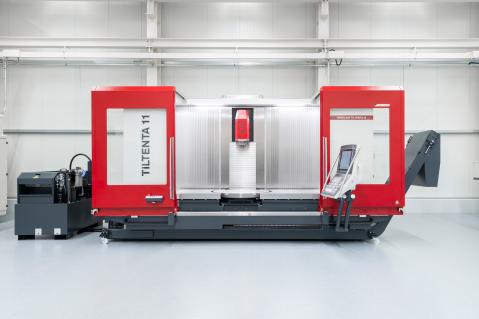

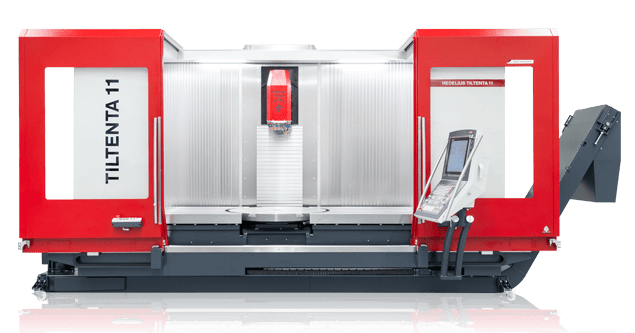

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 11 2600

S pozoruhodným zdvihem 1100 mm v ose Y postupuje řada TILTENTA-11 od společnosti HEDELIUS do nových dimenzí. TILTENTA 11-2600 nabízí nové oblasti použití při obrábění v kusové a sériové výrobě při obrábění strojních součástí, nástrojů a automobilových součástí.  Ať už jde o konečné opracování dlouhých obrobků nebo o 5stranné kompletní opracování s využitím integrovaného NC otočného stolu – TILTENTA-koncept s pojízdným stojanem řeší mnoho úkolů. Spojení plynule naklápěcího hlavního vřetena a dlouhého stolu stroje s integrovaným NC otočným stolem umožňuje kombinovanou výrobu velkých obrobků a přesné 5osé obrábění na jednom stroji

Hlavní charakteristiky

  • Velký zdvih v ose Y 1100 mm
  • Univerzální obráběcí centrum s naklápěcím hlavním vřetenem umožňující 5osé obrábění

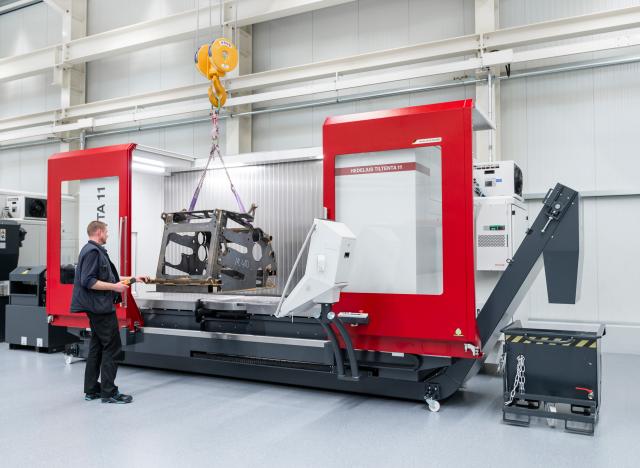

  • Zatížení stolu až 4000 kg

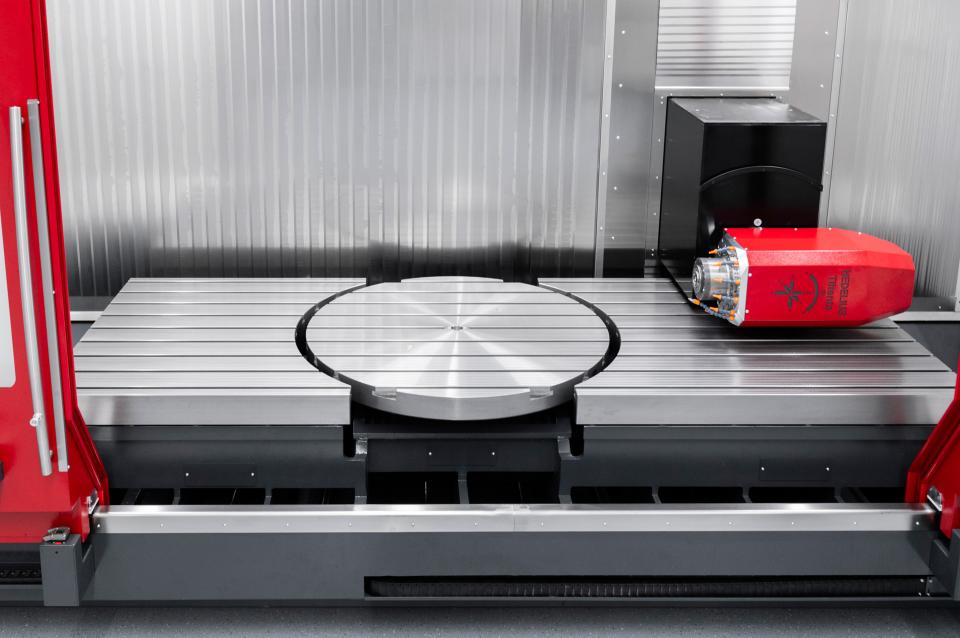

  • Opčně s integrovaným NC otočným stolem se zatížením až 1800 kg a točným průměrem až 1450 mm
  • Robustní tuhá konstrukce
  • Nejvyšší přesnost je zaručena prostřednictvím čtyř posuvných os nástroje a jedné osy obrobku
  • Rychlá výměna nástrojů
  • Velmi kompaktní provedení, ergonomická konstrukce pracovního prostoru
  • Vhodné zejména pro mnoho obráběcích operací pro výrobce nástrojů a forem

Doporučené příslušenství

  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • ZeroClamp system
    Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • Inovativní technologie posuvů 3D FORMINGSTAR výrazně zvyšuje výkon, zajišťuje zvýšenou plynulost a perfektní kvalitu povrchu obrobku
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků
  • Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry
X-, Y-, Z-pojezd
2600/2030 x 1100 x 900/1005 mm
Rozsah naklápění
-5 – +98°/-98° – +98°
Počet otáček
14000 / 15000 / 18000 ot/min
Výkon vřetena
22 / 35 / 37 / 50 kW
Počet nástrojů
65 / 245 / 329 (max.)
Upínací kužel vřetena
SK 40 / BT40 / HSK A63
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Řídicí systém
Heidenhain / Sinumerik
Upínací pracovní plocha
3080 x 1100 mm
Zatížení stolu
4000 kg

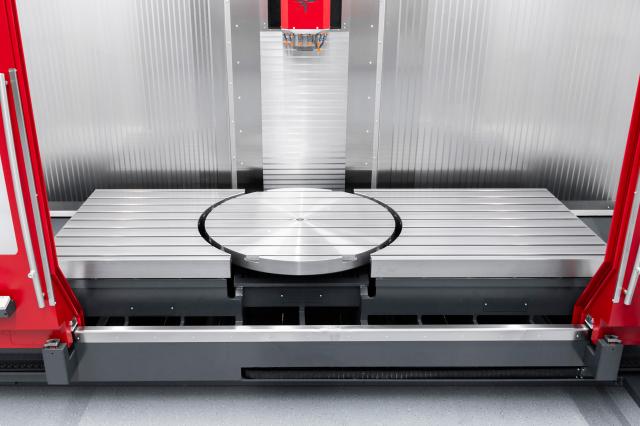

Průměr otočného stolu
Ø 1140 mm
Zatížení otočného stolu
1800 kg
Točný průměr
Ø 1450 mm

Video

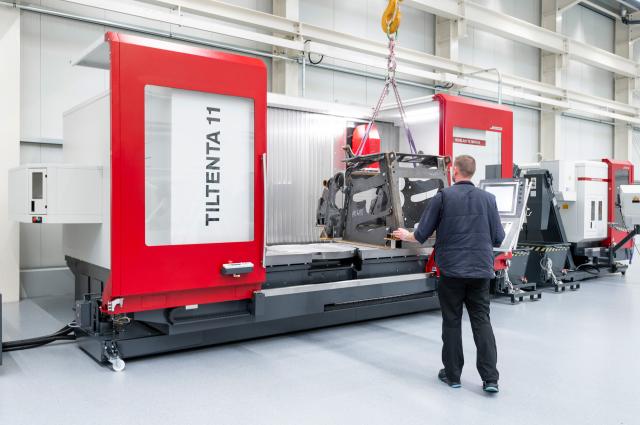

Fotogalerie
