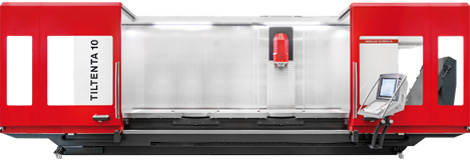

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 10 4600 2R

Hodně modelů řady TILTENTA může být vybaveno dvěma integrovanými NC otočnými stoly pro efektivní 5osé kyvadlové obrábění. TILTENTA 10-4600 nabízí dva plnohodnotné pracovní prostory s přepážkou v pracovním prostoru, každý s pojezdem X= 1990 mm. Přepážku lze během několika minut demontovat a pracovní prostor je tak připraven pro dlouhé obrobky. Motorem ovládané dveře pracovního prostoru (volitelná výbava) tohoto obráběcího centra zvyšují komfort použití pro vaše zaměstnance.

Jednoznačně lepší: BIG PLUS
Díky současnému kontaktu kužele nástroje a čela vřetena BIG PLUS je dosaženo extrémně stabilního spojení mezi držákem nástroje a vřetenem. Zároveň je vřeteno kompatibilní se všemi běžnými typy upínání SK50.

Hlavní charakteristiky

  • Extra velký zdvih v osách Z a Y 1000 mm
  • Plynule otočné hlavní vřeteno s hydraulickým upínáním
  • Velké zatížení stolu
  • Volitelně s integrovaným otočným stolem s velkou nosností
  • Highlight: zásobník nástrojů až pro 192 nástrojů
  • Délka nástroje až 400 mVelké

Doporučené příslušenství

  • Efektivní obrábění v rozděleném pracovním prostoru
    Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • Záložní (standby) zásobník pro 152 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
  • ZeroClamp system
    Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry
X-, Y-, Z-pojezd
4600/3760 x 1000 x 1000/1165 mm
Rozsah naklápění
-5 – +98°/-98° – +98°
Upínací plocha stolu
4080 x 1000 mm
Počet otáček
8000 / 12000 ot/min
Výkon vřetena
50 kW
Upínací kužel vřetena
SK50 / BT50 / HSK A100
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Počet nástrojů
40 / 192 (max.)
Řídicí systém
Heidenhain TNC 640 / Sinumerik 840 D
Zatížení stolu
5500 kg
Průměr otočného stolu
Ø 1000 mm
Zatížení otočného stolu
1600 / 2200 kg
Točný průměr
Ø 1450 mm
