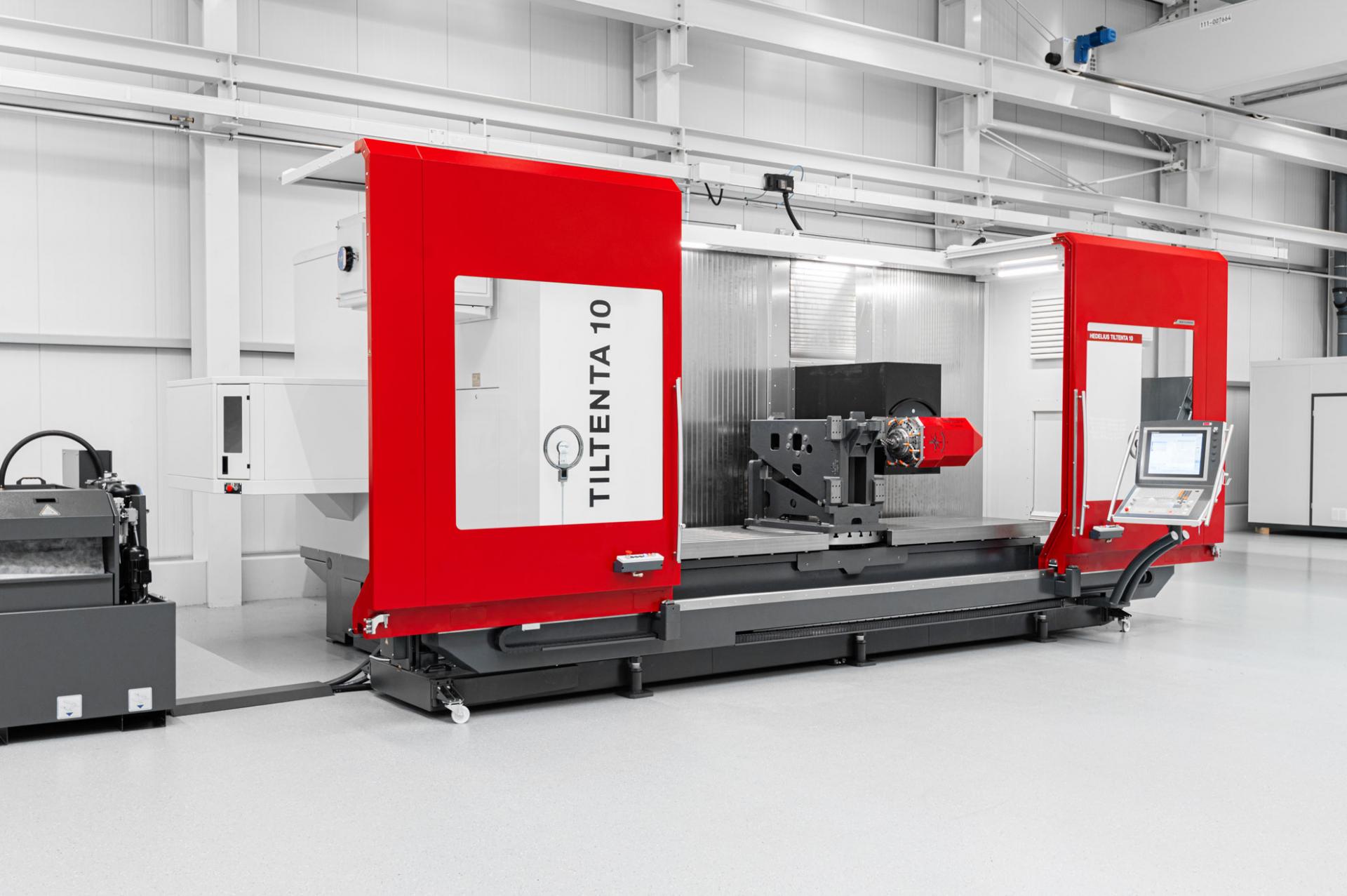

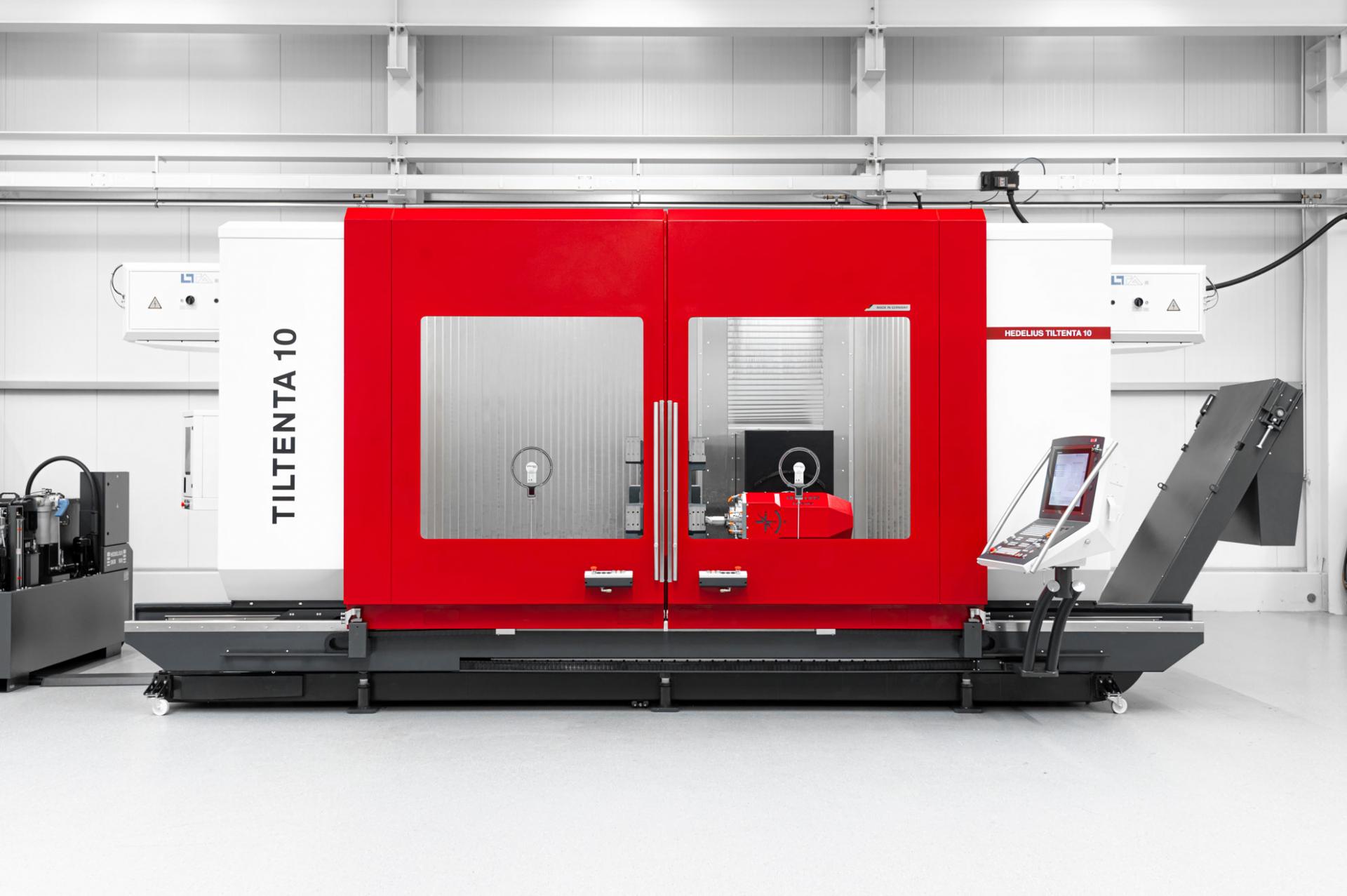

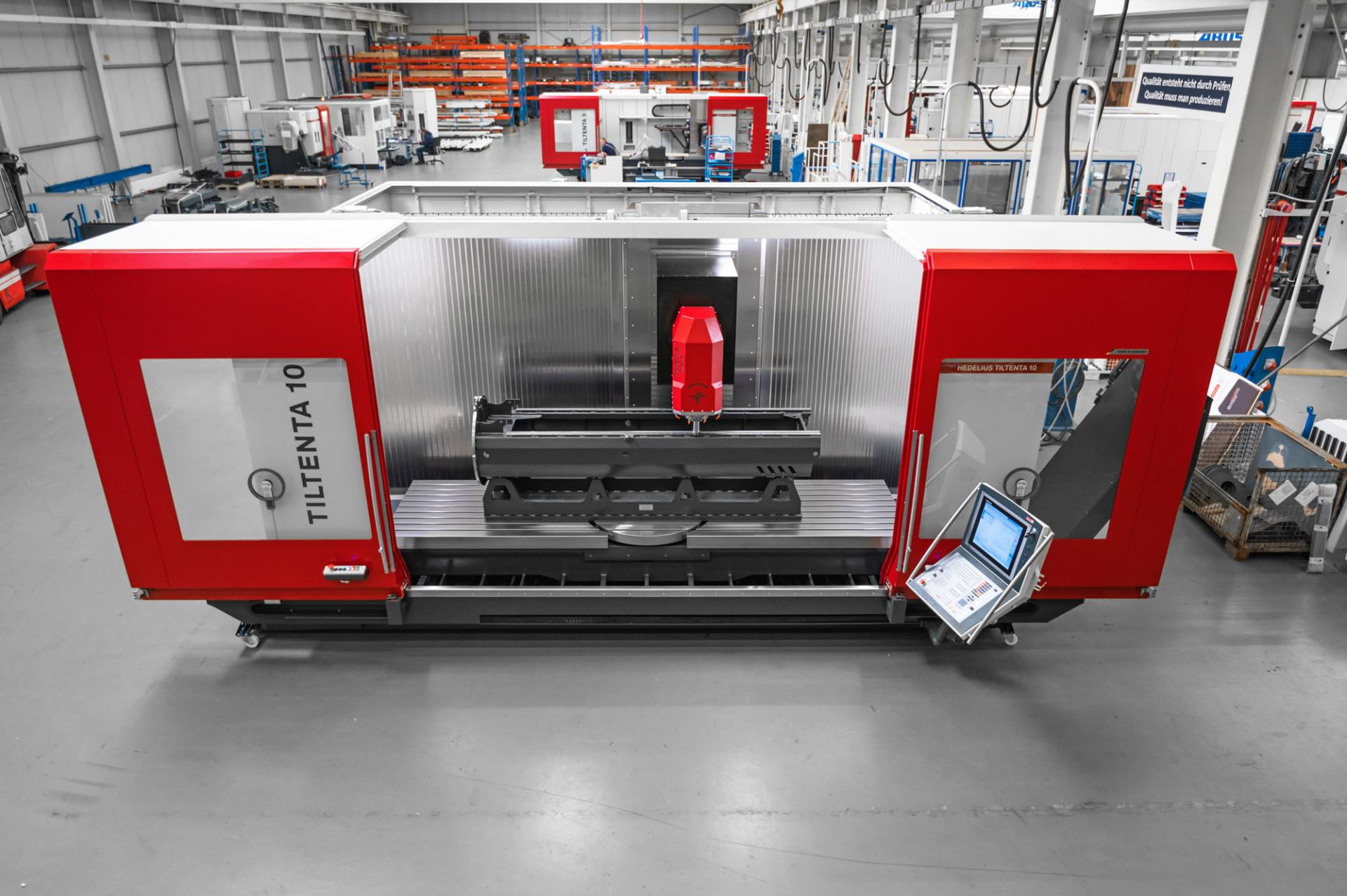

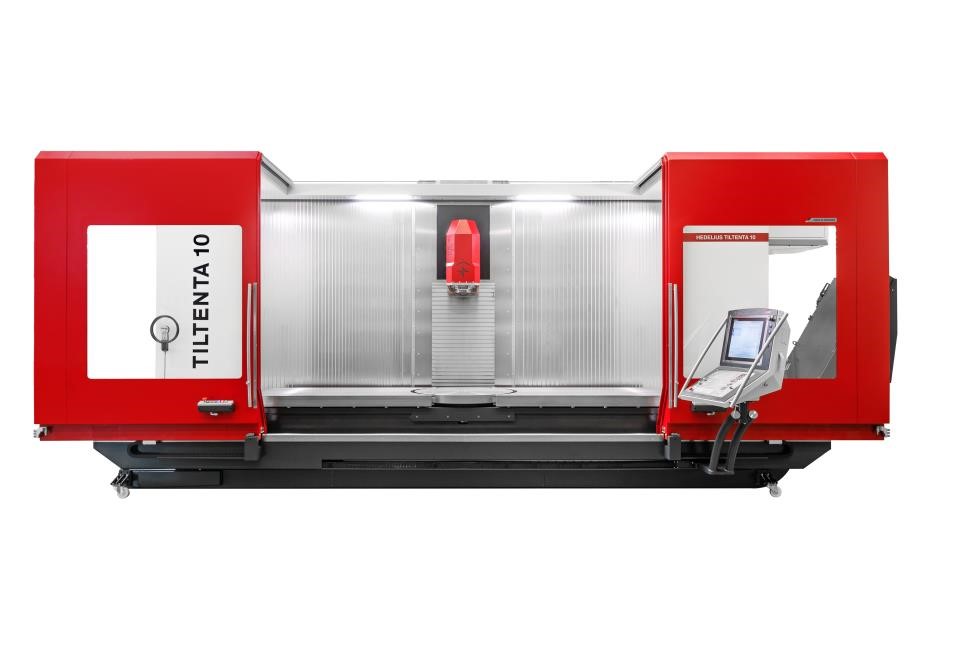

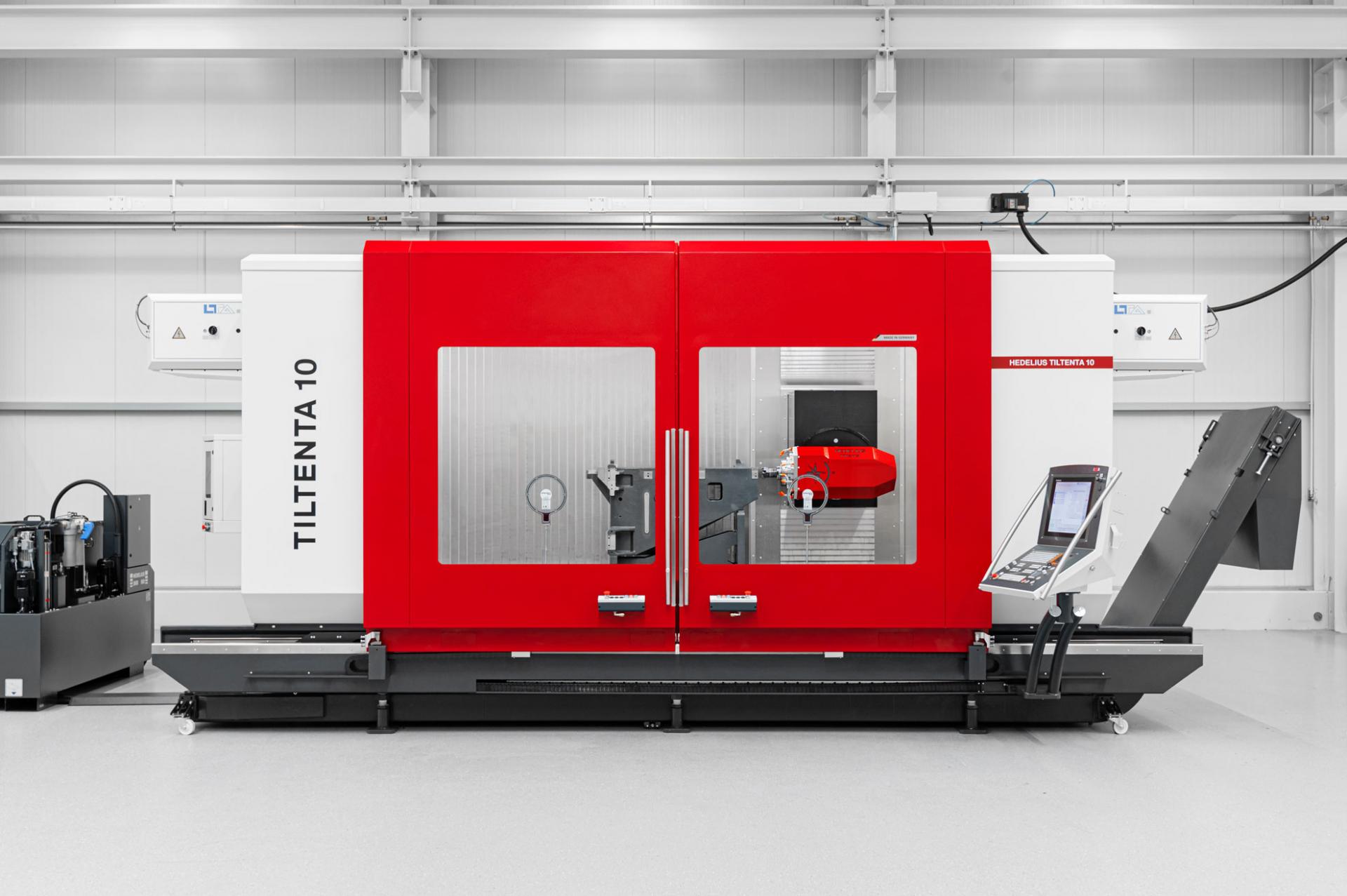

Vertikální obráběcí CNC centrum HEDELIUS TILTENTA 10 3600

TILTENTA 10 doplňuje velmi úspěšnou řadu TILTENTA. Disponuje pojezdy 3600 x 1000 x 1000 (X/Y/Z) a integrovaným otočným stolem s vysokou nosností stolu 2200 kg. TILTENTA 10 je standardně vybavena upínacím systémem SK50 BIG PLUS (volitelně: HSK A100).

Jasná volba: BIG PLUS. Kuželový a rovinný kontakt nástrojového uložení ve vřetenu stroje BIG PLUS zajišťuje extrémně stabilní spojení mezi nástrojem a vřetenem. Vřeteno je také kompatibilní se všemi běžnými upínacími systémy SK50.

Hlavní charakteristiky

  • Velká délka pojezdu v ose Y 1000 mm

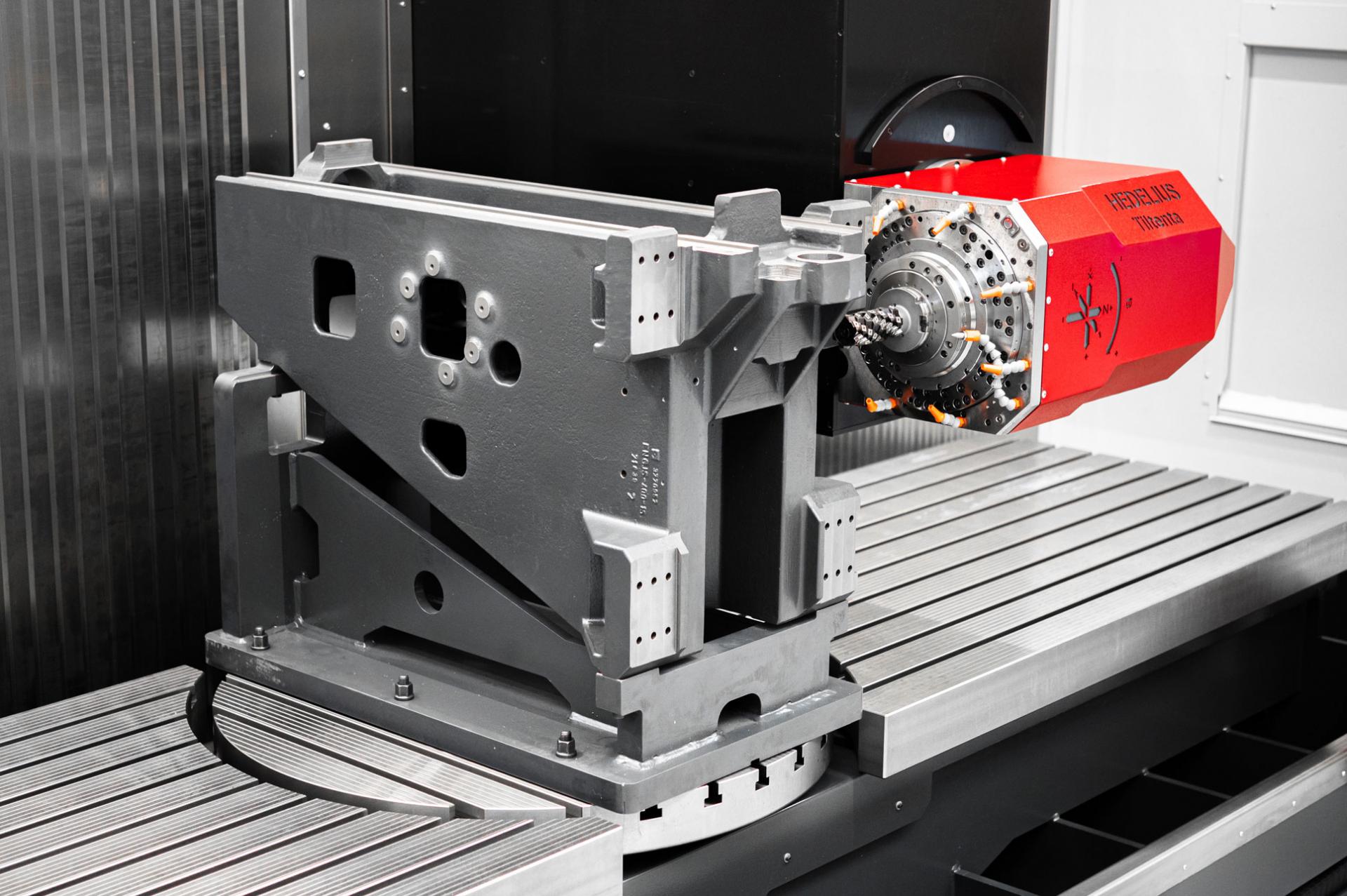

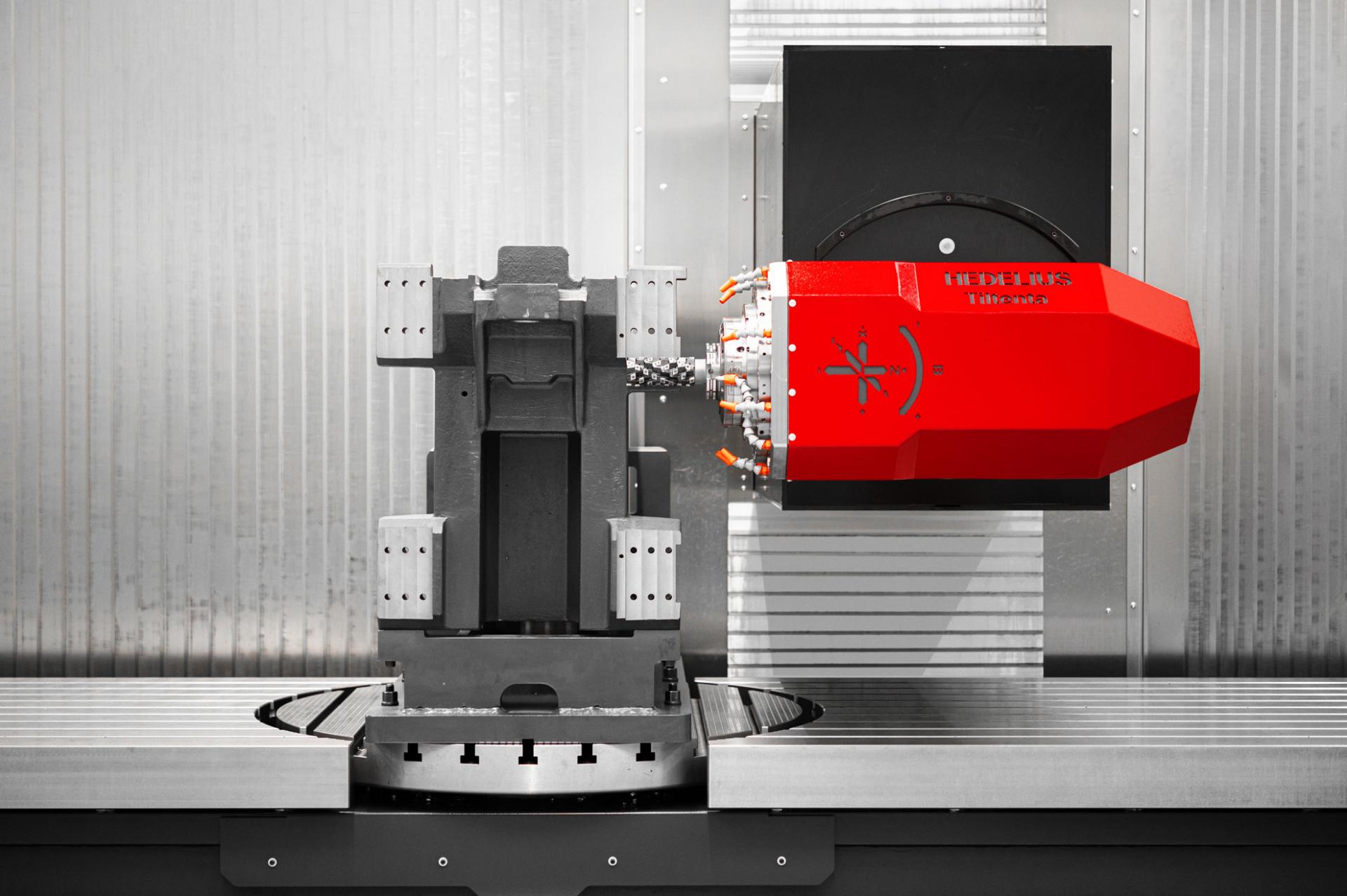

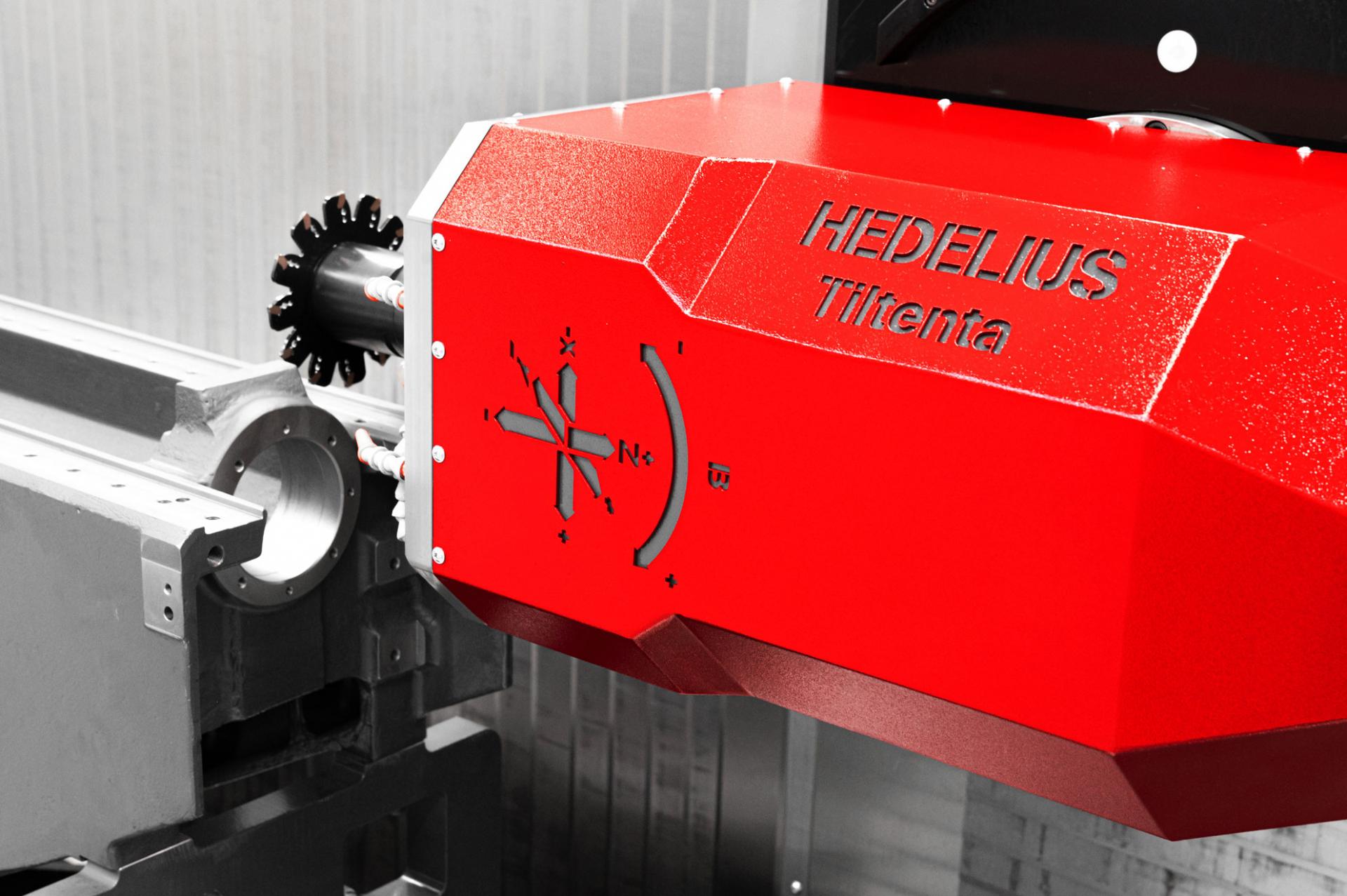

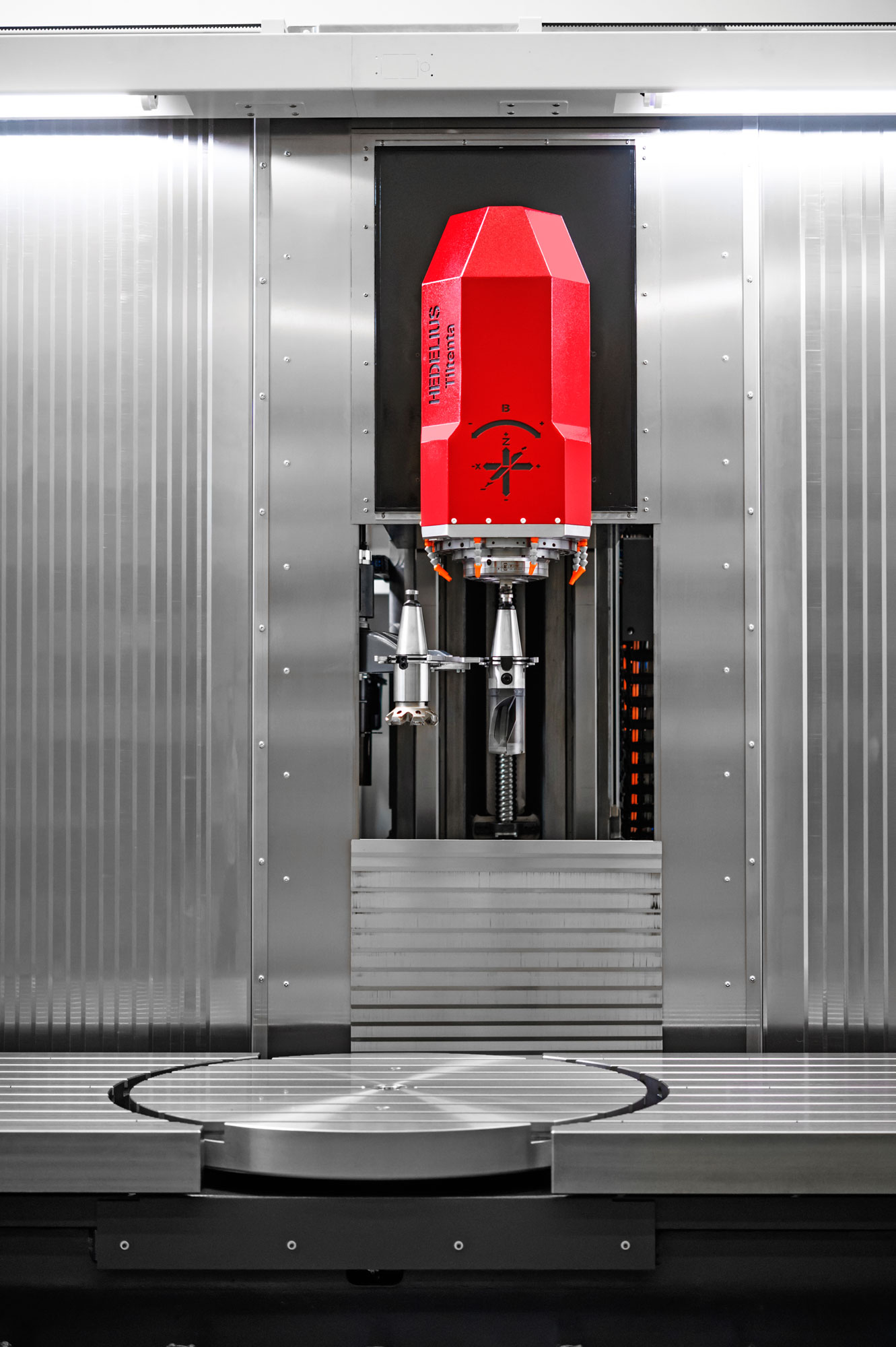

  • Plynule nastavitelné otočné hlavní vřeteno s hydraulickým upínáním
  • Velké zatížení pevného pracovního stolu

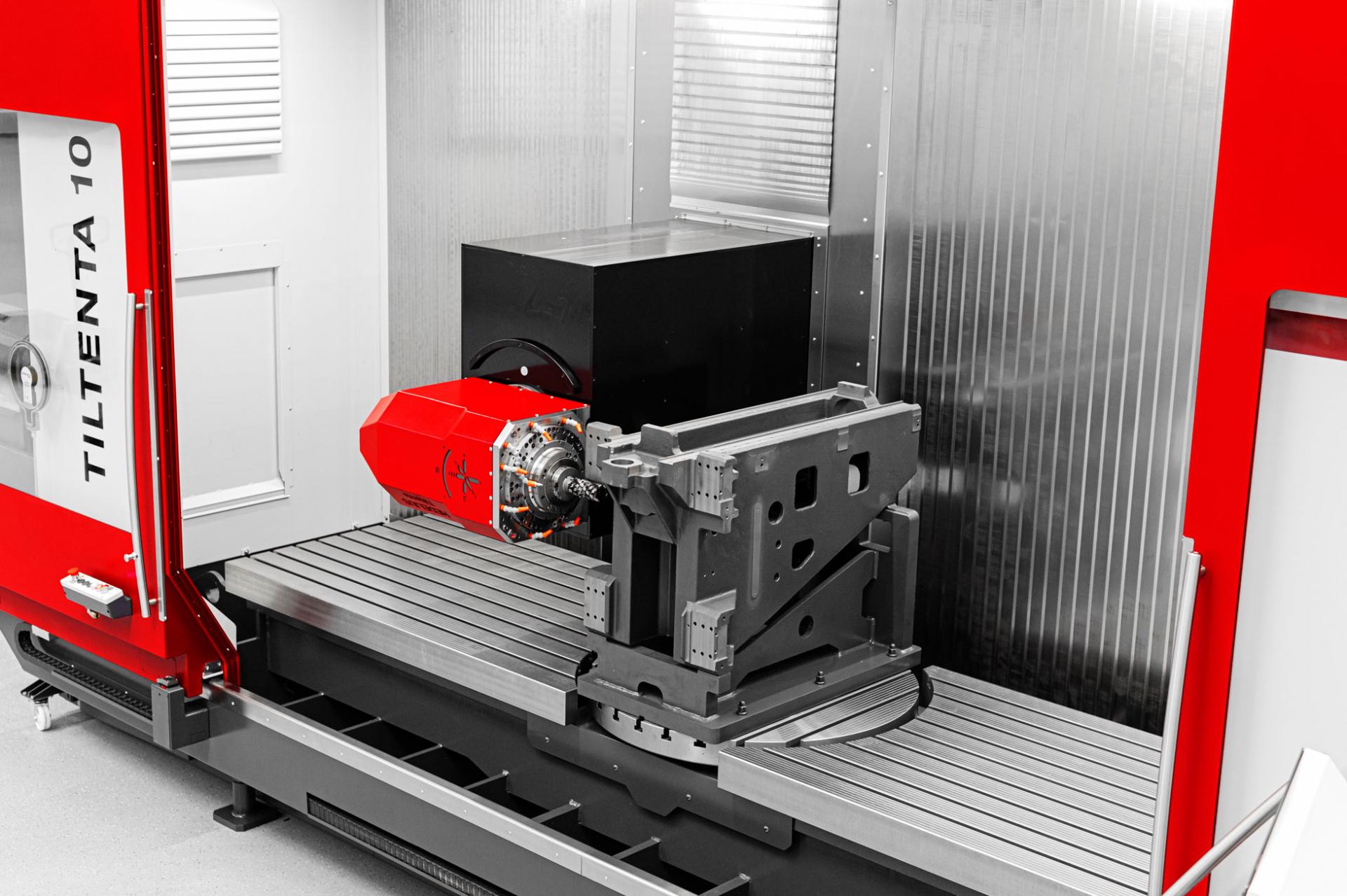

  • Opčně s integrovaným NC otočným stolem s vysokým zatížením
  • Nástroje o velikosti až 400 mm

Doporučené příslušenství

  • Efektivní obrábění v rozděleném pracovním prostoru
    Pracovní prostor pro obrábění v kyvadlovém režimu se vytvoří jednoduchou a rychlou instalací přepážky. Výsledkem je úspora vedlejších časů upínání a vyšší produktivita
  • NC otočné stoly vhodné pro vícestranné obrábění a obrábění hřídelí
  • Záložní (standby) zásobník pro 180 nástrojů doplněný o čistící a mazací stanici, nástroje kompletně pod kontrolou, úspora vedlejších časů
  • PICK-UP zásobník pro automatickou výměnu velkých nebo dlouhých nástrojů (až 5 nástrojů, max. Ø 210 mm, max. délka 480 mm)
  • Hydraulické nebo pneumatické upínací systémy k automatickému ovládání nulových bodů nebo upínacích svěráků.
  • ZeroClamp system
    Nulový upínací systém integrovaný do otočného/sklopného stolu bez omezení pojezdu v ose Z. Zkrácení prostojů, upínání mimo stroj, rychlá a snadná výměna obrobků.
  • Automatizace s robotickým systémem umožňující využití stroje s maximální produktivitou na druhé směně nebo o víkendu
Technické parametry
X-, Y-, Z-pojezd
3600/2760 x 1000 x 1000/1165 mm
Rozsah naklápění
-5 – +98°/-98° – +98°
Počet otáček
8000/12000 ot/min
Výkon vřetena
50 kW
Upínací plocha stolu
4080 x 1000 mm
Upínací kužel vřetena
SK 50/BT50/HSK A100
Rychloposuvy os X-, Y-, Z-
40 / 40 / 40 m/min
Odměřovací systém
přímý
Počet nástrojů
40 / 192 (max.)
Řídicí systém
Heidenhain TNC 640 / Sinumerik 840 D
Zatížení stolu
5500 kg
Průměr otočného stolu
Ø 1000 mm
Zatížení otočného stolu
1600/2200 kg
Točný průměr
Ø 1450 mm
